WorksheetsPKKR KELAS XI GENAP PAT
Total questions: 30
Worksheet time: 15mins
Pernyataan di bawah ini yang bukan merupakan tujuan perawatan berkala sistem kelistrikan adalah ...
Mencegah terjadinya masalah kelistrikan yang lebih besar
Mengembalikan performa mesin agar mendekati kondisi spesifikasi semula
Menghindari terjadinya short circuit
Menghindari terjadinya open circuit
Usia part kelistrikan bisa lebih panjang
Fungsi kabel pada wiring kelistrikan adalah untuk :
Mengurangi tahanan kelistrikan.
Mengubah energi listrik menjadi cahaya.
Penghantar arus listrik
Pengaman kelistrikan
Pengaman saklar.
Kabel dengan konstruksi isolatornya tebal terbuat dari karet silikon, digunakan pada wiring sistem kelistrikan ...
Penerangan
Pengisian
Pengapian
Starter
Power window
Fungsi komponen tersebut adalah
Mengurangi tahanan listrik
Pengaman sirkuit kelistrikan
Pengaman saklar
Penghubung arus listrik
Penghubung massa
Kapasitas ampere pada sekring dapat diidentifikasi berdasarkan warnanya. Warna biru pada sekering memiliki kapasitas …
7,5 A
10 A
15 A
20 A
25 A
Saklar/switch berfungsi untuk …
Memutuskan dan menghubungkan arus listrik
Mengurangi hambatan listrik
Penghubung arus listrik dari satu komponen ke komponen lainnya
Pengaman rangkaian kelistrikan
Menghasilkan arus listrik
Berikut adalah nama – nama terminal pada IG switch …
B, IG, ST dan AC
30, 85, 86 dan 87
30, 31, 50, C
B, 50, ST,IG
F,N,E dan B
Fungsi kaki C dan D pada relay di atas secara berurutan adalah untuk ...
Beban dan Negatif (Massa)
Beban dan arus Positif
Arus Positif dan Arus positif
Arus positif dan Negatf (Massa)
Negatif (Massa) dan negatif (Massa)
Jika dilakukan pemeriksaan hubungan terminal pada kunci kontak menggunakan OHMmeter, saat kunci kontak posisi ON starter, maka terminal yang terhubung adalah ...
Terminal B dan Terminal ST
Terminal B dan Terminal 30
Terminal ST dan Terminal ACC
Terminal Positif dan Terminal Negatif
Terminal C dan Terminal IG
Pemeriksaan relay salah satunya yaitu pemeriksaan kondisi lilitan relay dengan menggunakan OHM meter, jika kondisi lilitan relay bagus, maka hasil pembacaan di OHMmeter adalah ...
0 ohm
Tidak Terhingga
25 Kilo Ohm
12 Volt
2 Ampere
Pernyataan di bawah ini yang bukan merupakan tujuan perawatan berkala sistem kelistrikan adalah ...
Mencegah terjadinya masalah kelistrikan yang lebih besar
Mengembalikan performa mesin agar mendekati kondisi spesifikasi semula
Menghindari terjadinya short circuit
Menghindari terjadinya open circuit
Usia part kelistrikan bisa lebih panjang
Fungsi sistem stater pada kendaraan adalah …
Penghidup awal pada kendaraan
Penghasil bunga api
Pengisian kembali baterai
Untuk penerangan jalan
Pengubah energy listrik menjadi gerak
Komponen – komponen sistem starter adalah …
Baterai, kunci kontak, Relay, motor starter
Baterai, Kunci kontak, Regulator, motor starter
Baterai, kunci kontak, Alternator, motor starter
Baterai, kunci kontak, Regulator, Alternator
Baterai, kunci kontak, regulator, alternator
Berikut yang BUKAN merupakan komponen motor starter …
Rotor, inti stator, Brush, Rotor coil
Komutator, Inti armature, Lilitan Armature, Brush Holder
Komutator, rotor, inti stator, brush
Komutator, Lilitan stator, inti stator, brush
Komutator, inti armature, inti stator, Lilitan stator
Komponen tersebut berfungsi untuk …
Menghantarkan arus listrik dari field coil ke komutator
Membangkitkan kemagnetan
Menghubungkan dan memutuskan arus listrik
Menghubungkan arus listrik dari kunci kontak terminal ST ke motor starter terminal 50
Menghasilkan arus listrik
Fungsi Pull In coil pada magnetic switch adalah …
Menggerakkan Plunger
Menahan Plunger
Mengasilkan arus listrik
Memperbesar tahanan
Menghubungkan terminal 50 Motor starter dengan terminal ST kunci kontak
Urutan arus listrik pada kerja Hold In Coil yaitu …
Baterai – kunci Kontak -- Terminal 50 – Pull In Coil – Terminal C – Lilitan Field – Sikat Positif – Komutator – armature – sikat negative – massa
Baterai – kunci kontak – terminal 50 – Hold In coil – massa
Baterai – kunci Kontak -- Terminal 50 – Pull In Coil – massa
Baterai – kunci Kontak -- Terminal 50 – Hold In Coil – Terminal C – Lilitan Field – Sikat Positif – Komutator – armature – sikat negative – massa
Baterai – kunci Kontak -- Terminal 50 – Pull In Coil – Terminal C – Lilitan Field – Sikat Positif – Komutator – Inti Stator – sikat negative – massa
Magnetic switch motor starter memiliki 3 terminal, yaitu …
Terminal 30, terminal 50 dan terminal C
Terminal 30, terminal 31 dan terminal C
Terminal 30, terminal 85 dan terminal 87
Terminal 30, terminal L dan terminal X
Terminal N, terminal F dan Terminal B
Secara berurutan nama komponen dari motor starter 3, 4, dan 5 adalah …
Drive Lever, Armature, Field Coil
Armature, Brush Holder (Pemegang Sikat), Armature brake
Armature, Field Coil dan Brush Holder (Pemegang Sikat)
Armature, Brush Holder (Pemegang Sikat) dan Field Coil
Armature, Pull In Coil dan Hold In Coil
Jika saat kunci kontak ON starter, hanya terdengar bunyi kerja plunger saja, dan motor starter tidak berputar, kondisi baterai baik. Maka gangguan terjadi pada …
Magnetic switch bagian Pull in coil
Magnetic Switch bagian Hold In Coil
Sikat dan Pemegangnya
Armature
Field Coil
Berikut adalah nama – nama terminal pada IG switch …
B, IG, ST dan ACC
30, 85, 86 dan 87
30, 31, 50, C
B, 50, ST,IG
F,N,E dan B

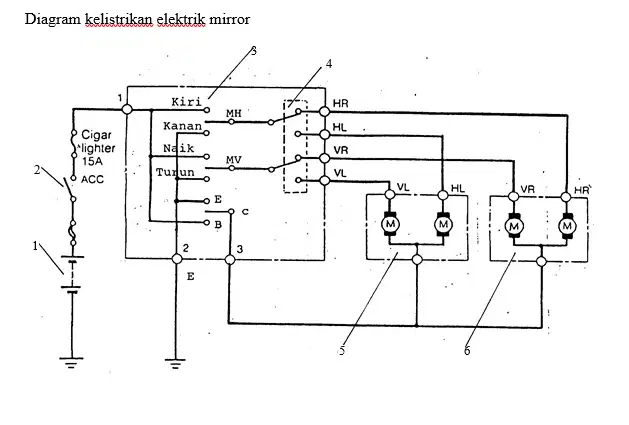

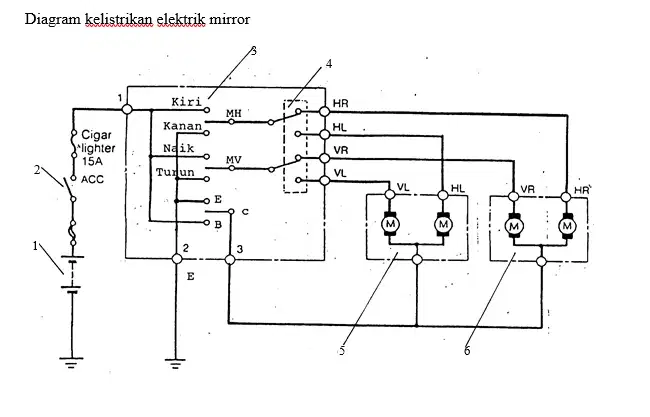

Komponen nomor 4 menunjukkan pada komponen ...
Battery
Saklar Pengatur Kaca
Saklar Pemilih Kiri/Kanan
Fusible Link
Kunci Kontak
Di bawah ini pernyataan yang BENAR mengenai prinsip kerja motor listrik electric mirror adalah ...
Saat arah arus dibalik maka gerak putar motor akan sama
Saat arah arus dibalik maka gerak putar motor akan berbeda
Motor listrik electric mirror tidak akan berputar jika arah arus dari bawah
Motor listrik electric mirror tidak akan berputar jika arah arus dari atas
Prinsip kerja motor listrik electric mirro tidak sama dengan prinsip kerja motor listrik power window
Komponen sistem audio yang berfungsi untuk merubah energi listrik menjadi gelombang suara adalah ...
Speaker
Head Unit
Battery
Fuse
Crossover
Komponen sistem audio yang terletak di dashboard mobil, yang merupakan komponen inti sistem audio adalah ...
Battery
Crossover
Saklar
Speaker
Head unit
Di bawah ini yang bukan merupakan fungsi sistem AC (Air Conditioning) pada kendaraan adalah ...
Mengatur temperatur udara di dalam kabin kendaraan
Mengatur Kelembaban Udara
Mengontrol sirkulasi udara
Mengatur agar udara luar tidak masuk kedalam kabin
Menyegarkan udara
Komponen dari Sistem AC (Air Conditioning) cooler, yang berfungsi agar refrigerant bersikulasi dan memiliki tekanan adalah...
Evaporator
Condenser
Receiver/Dryer
Kompresor
Katup Ekspansi
Jenis refrigerant yang banyak digunakan pada sistem AC cooler pada saat ini adalah ...
R 12
R 134a
Musikool
R 22
Freon
Fungsi komponen 1 pada sistem AC cooler di samping adalah ...
Mensirkulasikan refrigerant
Merubah zat refrigerant dari gas menjadi cairan
Menyaring cairan refrigerant
Mengabutkan cairan refrigerant
Merubah zat refrigerant dari cairan menjadi gas
Kondisi zat refrigerant pada bagian a adalah ...
Tekanan Tinggi, Suhu tinggi, berupa cairan
Tekanan Tinggi, Suhu tinggi, berupa gas
Tekanan rendah, Suhu rendah, berupa cairan yang dikabutkan
Tekanan rendah, Suhu rendah, berupa gas
Tekanan rendah, Suhu rendah, berupa cairan
