WorksheetsLógica cableada
Total questions: 90
Worksheet time: 39mins
La función del relé térmico es
Dar paso de la corriente eléctrica
Energizar una maquina
Proteger a las maquinas de sobrecargas
Todas las anteriores
La letra S en los elementos utilizados en la logica cableada hace referencia a:
Contactos
Bobinas
Pulsadores
Todas las anteriores
Que es un contactor
Es un elemento el cual puede cerrar circuitos eléctricos
Es un elemento el cual puede abrir o cerrar circuitos eléctricos
Es un dispositivo para cambiar la corriente de circuitos eléctricos
Ninguna de las anteriores
El paro de emergencia es utilizado en los circuitos eléctricos para
Energizar circuitos eléctricos
Activar los circuitos eléctricos
Dar paso de la corriente eléctrica a los circuitos
Parar de forma inmediata la instalación eléctrica
Los contactos abiertos y cerrados de una bobina pertenecen a
Un fusible
Un motor
Un contactor
Ninguna de las anteriores
Los contactos de potencia de un contactor son
Normalmente cerrados
Normalmente abiertos
Mixtos
Todas las anteriores
La marcación 13 - 14 se refiere a
Pulsador abierto
Pulsador cerrado
Contacto abierto
Contacto cerrado
La bobina de un contactor que marcación tiene
a1 - a2
KM1
X1 - X2
A1 - A2
Los contactos cerrados de un contactor pueden tener las siguientes marcaciones
61 -62
21 - 22
11 -12
Todas las anteriores
Si un motor trifásico tiene conectado sus finales quiere decir que esta conectado en
(a)
El símbolo de la figura pertenece a
Contactor
Térmico
Breaker
Disyuntor
El símbolo de la figura pertenece a
Contactor
Bloque auxiliar
Final de carrera
Ninguna de las anteriores
El símbolo de la figura pertenece a
Contacto cerrado del contactor
Bloque auxiliar
Stop
Paro de emergencia
El símbolo de la figura pertenece a
Contactor
Bloque auxiliar
Rele termico
Disyuntor
El siguiente símbolo es el de un
Relé térmico
Contactor
Disyuntor
Ninguna de las anteriores
Que nombre tiene el elemento de la figuara
Start
Pulsador
Interruptor
Todas las anteriores

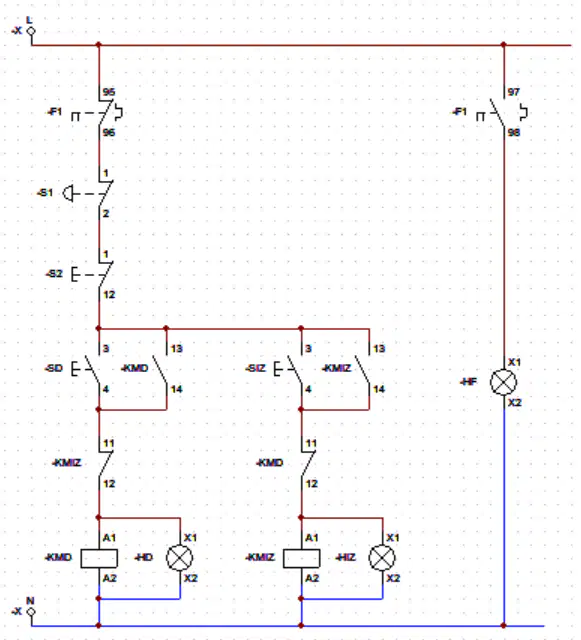

Que nombre tiene el sistema de la figuara
Start - stop
Arranque desde dos posiciones diferrentes
Inversor de giro
Ninguna de las anteriores

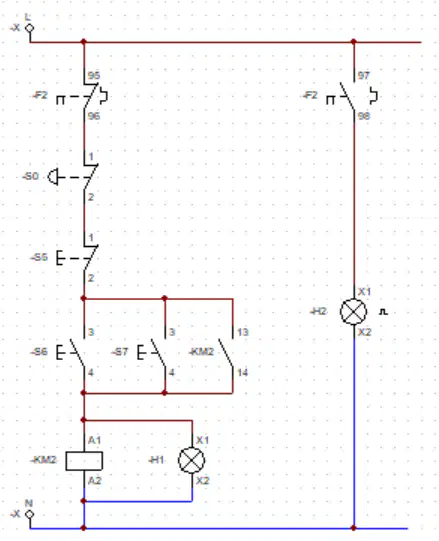

Que nombre tiene el sistema de la figuara
Start - stop
Arranque desde dos posiciones diferrentes
Inversor de giro
Ninguna de las anteriores

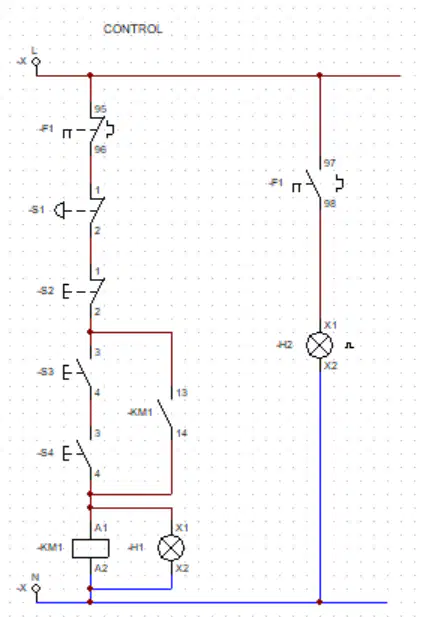

Que nombre tiene el sistema de la figuara
Start - stop
Arranque desde dos posiciones diferrentes
Arranque utilizando la condición AND
Ninguna de las anteriores
En un contactor cuantos A1 tiene
0
1
2
3
El sistema FIFO que secuencia es:
Encendido 3-2-1 ; apagado 3-2-1
Encendido 3-2-1 ; apagado 1-2-3
Encendido 1-2-3 ; apagado 3-2-1
Encendido 1-2-3 ; apagado 1-2-3
El sistema LIFO que secuencia es:
Encendido 3-2-1 ; apagado 3-2-1
Encendido 3-2-1 ; apagado 1-2-3
Encendido 1-2-3 ; apagado 3-2-1
Encendido 1-2-3 ; apagado 1-2-3
El símbolo de la imagen que marcación debe de tener a la entrada y salida
1 2 3 - 4 5 6
6 5 4 - 3 2 1
2 4 6 - 1 3 5
1 3 5 - 2 4 6
La grafica de la figura nos da a entender:
Corriente nominal vs corriente de arranque
Corriente de arranque vs corriente nominal
Corriente nominal vs corriente nominal
Todas las anteriores
Que nombre tiene el elemento de la imagen
(a)
En un sistema de potencia que elementos deben de ir
Contactor, pulsadores, bobinas y motor
Disyunto, motor, pilotos
Disyuntor, contactor, motor
Disyuntor, contactor, térmico y motor
Que nombre recibe el elemento de la foto
Contactor
Térmico
Temporizador
Bloque auxiliar
Realice el símbolo del pulsador normalmente abierto
Que marcación debe de tener el siguiente símbolo
La letra H en la marcación de los esquemas representa a la
(a)
En la potencia que marcación de los esquemas tiene el motor
(a)
La imagen a que símbolo representa
(a)
Los elementos de la foto son
(a)
Cual es la función de un start - stop
Prender y apagar un sistema eléctrico
Prender y apagar un sistema mecánico
Prender u apagar un sistema
Ninguna de las anteriores
Para realizar un enclavamiento el contacto es de
El temporizador
El pulsador Cerrado
La bobina
El contacto del termico
El bloque auxiliar se pone en el
Térmico
Disyuntor
Breaker
Contactor
Cual debe de ser la letra para la marcación de este símbolo
H
B
F
S
Que nombre recibe el símbolo de la imagen
Contacto abierto del temporizador
Contacto abierto de la bobina
Contacto abierto del térmico
Contacto abierto del pulsador

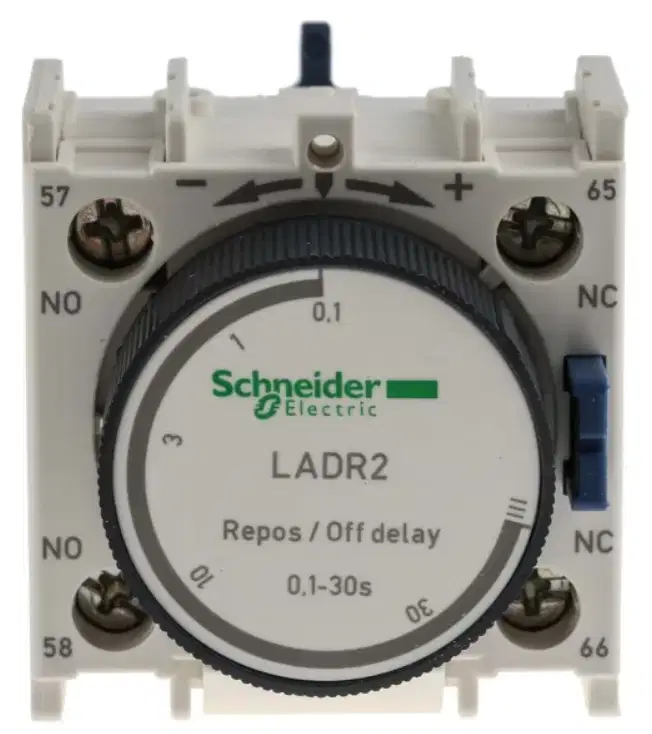

Que nombre recibe el elemento de la imagen
Temporizador neumático on delay
Temporizador neumático off delay
Temporizador electrónico
Ninguna de las anteriores
Que nombre recibe el símbolo de la imagen
Contacto abierto del temporizador on delay
Contacto abierto de la bobina
Contacto abierto del temporizador off delay
Contacto abierto del pulsador
Que nombre recibe el símbolo de la imagen
Contacto abierto del temporizador on delay
Contacto cerrado del temporizador off delay
Contacto abierto del temporizador off delay
Contacto cerrado del temporizador on delay
Que nombre recibe el símbolo de la imagen
Contacto abierto del temporizador on delay
Contacto cerrado del temporizador off delay
Contacto abierto del temporizador off delay
Contacto cerrado del temporizador on delay
Que nombre recibe el símbolo de la imagen
Contacto abierto del temporizador on delay
Contacto cerrado del temporizador off delay
Contacto abierto del temporizador off delay
Contacto cerrado del temporizador on delay
El nombre del programa o simulador utilizado en esta materia
(a)
Se habla de seccionamiento, protección magnética, protección térmica y conmutación en la norma
IEC 947
IEC 945
IEC 946
IEC 977
Los contactos de la imagen pertenecen a
Contactor
Disyuntor
Térmico
Ninguna de las anteriores
Los niveles de tensión de las bobinas de los contactores son
24 V
110 V
220 V
Todas las anteriores
Para chequear los contactos de un contactor se debe de medir
Tensión
Resistencia
Corriente
Continuidad
Cual es el orden de los elementos de protección de un sistema eléctrico
Breaker, guardamotor, paro de emergencia, stop y térmico
Breaker, guardamotor, térmico, paro de emergencia, stop
Guardamotor, breaker, stop, paro de emergencia y térmico
Guardamotor, breaker, paro de emergencia, stop y térmico
Amperímetro
Voltímetro
Multímetro
Todas las anteriores
Que nombre tiene el elemento de la imagen:
(a)
Que nombre tiene el elemento de la imagen
(a)
Se tiene esta configuración en un motor trifásico cual es:
Delta
Estrella
Todas las anteriores
Se tiene esta configuración en un motor trifásico cual es:
Delta
Estrella
Todas las anteriores
El motor de la imagen que configuración o conexión se le puede hacer:
Estrella
Delta
Estrella, delta
Ninguna de las anteriotes
En la conexión estrella el voltaje de linea es igual a:
Ninguna de las anteriores
En la conexión delta el voltaje de linea es igual a:
Ninguna de las anteriores
En la conexión delta la corriente de linea es igual a:
Ninguna de las anteriores
Ninguna de las anteriores
En la conexión estrella la corriente de linea es igual a:
Ninguna de las anteriores
Ninguna de las anteriores
Que es la corriente de arranque:
Es la corriente máxima que emplea un motor para empezar a girar
Es de 2 a 3 veces la corriente nominal del motor
Cantidad de fuerrza de torsión que puede generar el equipo al empezar a girar
Todas las anteriores
Que otro nombre resibe las lineas de alimentación L1, L2, L3
A , B, C
T1, T2, T3
R, S , T
Todas las anteriores
Para los contactos abieros las marcaciones de sus números deben de terminar en:
1 y 3
3 y 4
1 y 2
2 y 3
La imagen muestra las bobina
(a)
Que nombre tiene el elementos de la imagen
(a)
Que nombre tiene el elemento de la imagen
(a)
Cual es la clave para ingresar al programa CADe_SIMU
6249
6429
4962
4926
Para invertir el giro en un motor trifásico se debe hacer
(a)
Una automatización siempre debe de tener dos partes cuales son:
(a)
El motor eléctrico es una maquina capaz de transformar
Energía eléctrica en energía mecánica
Energía mecánica en energía eléctrica
Energía eléctrica en energía térmica
Energía Mecánica en energía térmica
HP y kW indican la potencia del motor.
Verdadero
Falso
Partes principales de un motor
Carcasa,enchufe y Rotor
Carcasa, Rotor y estator
Estator, rotor y rodamiento
El número de polos de una máquina rotativa será siempre
Par
Impar
Depende de la máquina.
SEGUN LA NORMA EUROPEA LA MARCACION DE BORNES DEL MOTOR ASINCRONO ES:
U; V; W- x; y; z
U1; V1; W1 - U2; V2; W2
T1; T2; T3 - T4; T5; T6
Ninguno es correcto
SEGUN LA NORMA AMERICA LA MARCACION DE BORNES DEL MOTOR ASINCRONO ES:
U; V; W- x; y; z
U1; V1; W1 - U2; V2; W2
T1; T2; T3 - T4; T5; T6
Ninguno es correcto
10. ¿Qué es el factor de potencia en un motor trifásico de inducción?
a) La relación entre la potencia real y la potencia aparente
b) La potencia máxima que puede entregar el motor
c) La eficiencia del motor
d) La relación entre la potencia activa y la potencia reactiva
21. ¿Qué tipo de corriente eléctrica utilizan los motores trifásicos de inducción?
a) Corriente continua
b) Corriente alterna monofásica
c) Corriente alterna trifásica
d) Corriente directa
La línea 1 que otro nombre se le puede dar (a)
La línea 3 que otro nombre se le puede dar (a)
El voltaje de fase en la conexión estrella con respecto al voltaje de linea es:
Diferente
Igual
Ningunas de las anteriores
El corriente de fase en la conexión estrella con respecto al corriente de linea es:
Diferente
Igual
Ningunas de las anteriores
El corriente de fase en la conexión delta con respecto al corriente de linea es:
Diferente
Igual
Ningunas de las anteriores
Según la imagen a que hace referencia
triangulo de potencia
F.P
ángulo
Todas las anteriores
Segun la placa caracteristica cual es su valor de frecuencia
50
60
50 -60
Ningula de las anteriores
Segun la placa cual es el valor del voltaje a 60 Hz en la conexion delta
(a)
Segun la placa cual es el valor del voltaje a 50 Hz en la conexion estrella
(a)
Segun la placa cual es el valor de la corriente a 50 Hz en la conexion delta
(a)
Segun la placa cual es el valor de la corriente a 60 Hz en la conexion estrella
(a)
Segun la placa cual es el valor de la potencia a 60 Hz en caballos de fuerza (hp)
(a)
10. ¿Qué es el factor de potencia en un motor trifásico de inducción?
a) La relación entre la potencia real y la potencia aparente
b) La potencia máxima que puede entregar el motor
c) La eficiencia del motor
d) La relación entre la potencia activa y la potencia reactiva
