Pra UJK Teknisi Audio Video

Total questions: 50

Worksheet time: 2hrs 40mins

Name
Class
Date
1.

Perhatikan simbol K3 berikut. Sebelas Bab Undang-Undang No.1 Tahun 1970 tentang Keselamatan Kerja disimbolkan dengan:

a)

Tanda Palang

b)

Roda Gigi

c)

Warna Hijau

d)

11 Gerigi Roda

2.

Sumber bahaya di tempat kerja, contohnya :

a)

Suara Mesin

b)

Bahan Berbahaya dan Beracun (B3)

c)

Human Error

d)

Semua Jawaban Benar

3.

Contoh faktor bahaya secara biologi

a)

Penularan Virus

b)

Getaran mesin

c)

Cairan Radioaktif

d)

Postur tubuh saat bekerja

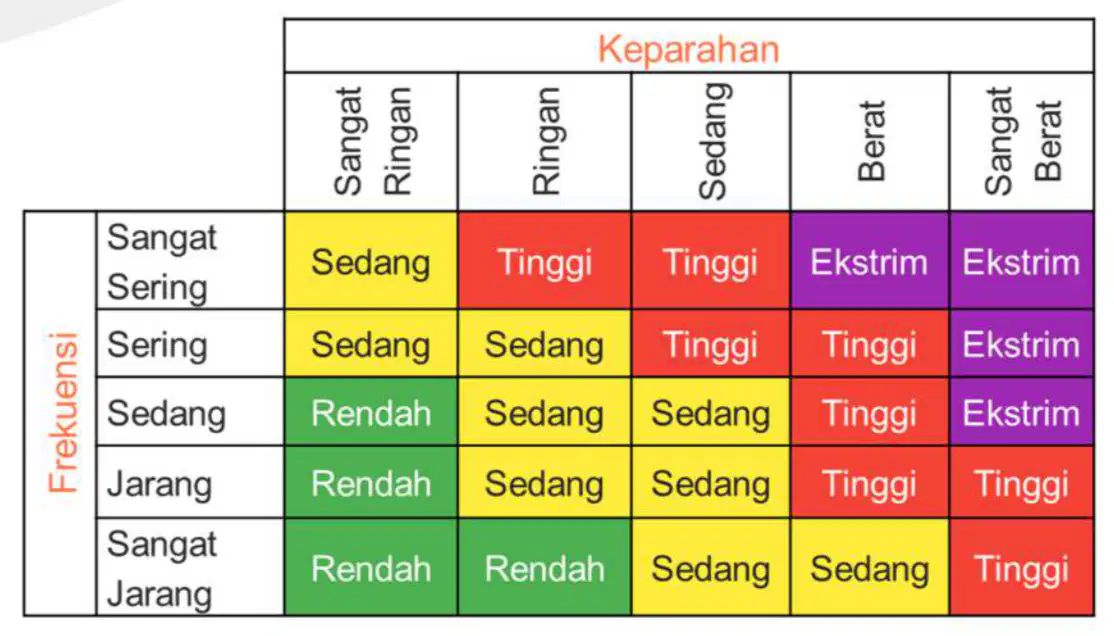

4.

Dari tingkatan resiko berikut, pekerjaan pemasangan AC di gedung tinggi dan bertingkat memiliki tingkat resiko :

a)

Rendah

b)

Sedang

c)

Tinggi

d)

Ekstrim

5.

APD yang digunakan saat soldering yang bertujuan untuk pencegahan asap adalah

a)

Masker

b)

Kacamata

c)

Sarung Tangan

d)

masker dan kacamata

6.

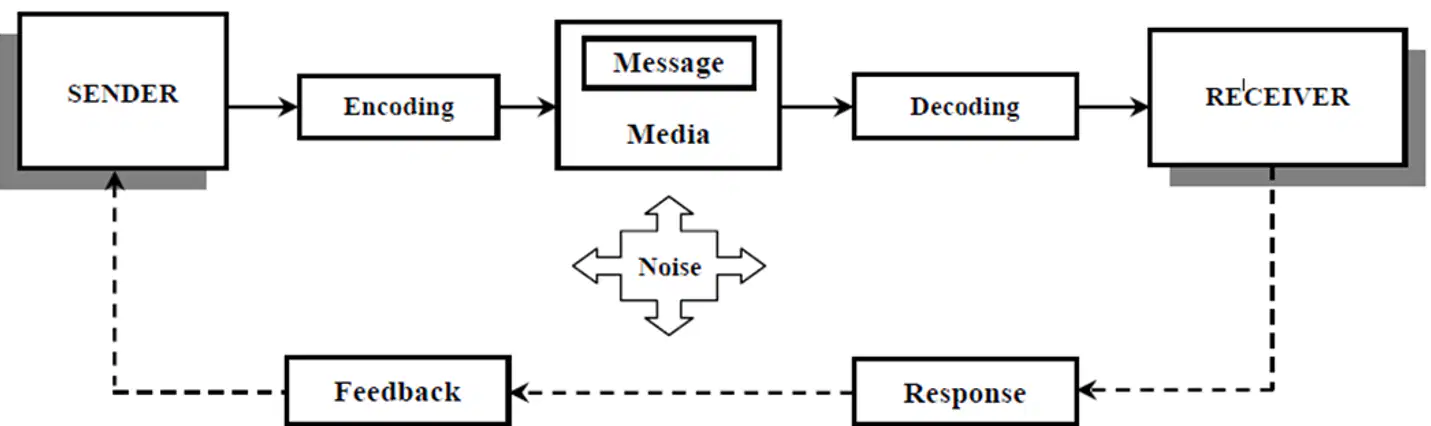

Perhatikan alur proses komunikasi berikut, contoh media komunikasi adalah:

a)

pembicara

b)

pendengar

c)

surat

d)

berita

7.

Sumber informasi tentang masalah kerusakan perangkat elektronik didapat dari

a)

konsumen

b)

bawahan

c)

rekan kerja

d)

atasan

8.

Yang perlu diperhatikan dalam memeriksa peralatan dan material adalah

a)

kondisi fisik

b)

kondisi fungsi

c)

jumlah

d)

semua benar

9.

Dalam membuat laporan hasil perbaikan dan pengujian, gunakan bahasa yang

a)

singkat, jelas, dan mudah dimengerti

b)

baku, singkat dan jelas

c)

baku, ilmiah, dan jelas

d)

baku, ilmiah, dan berurutan

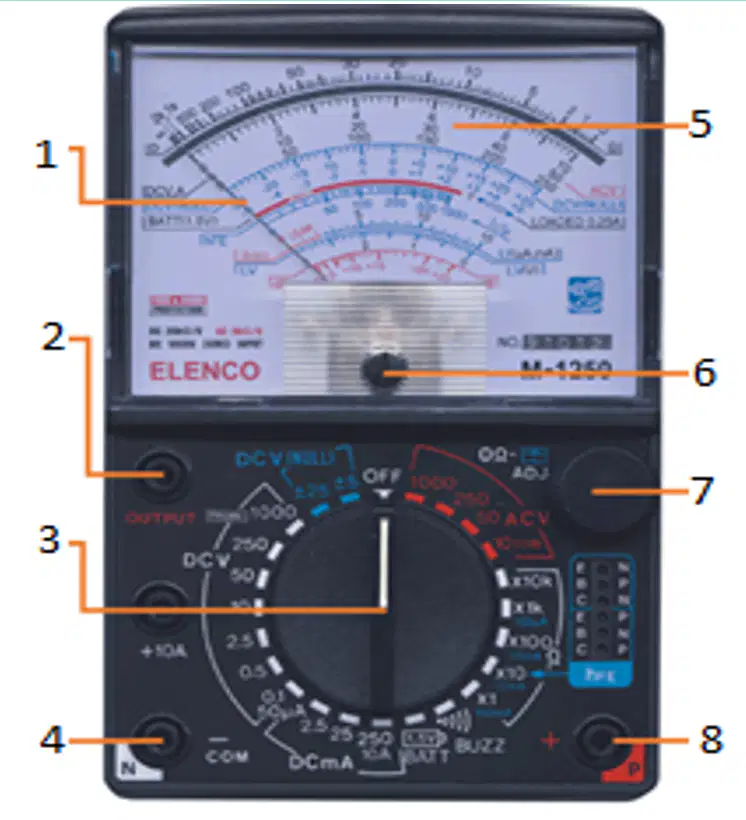

10.

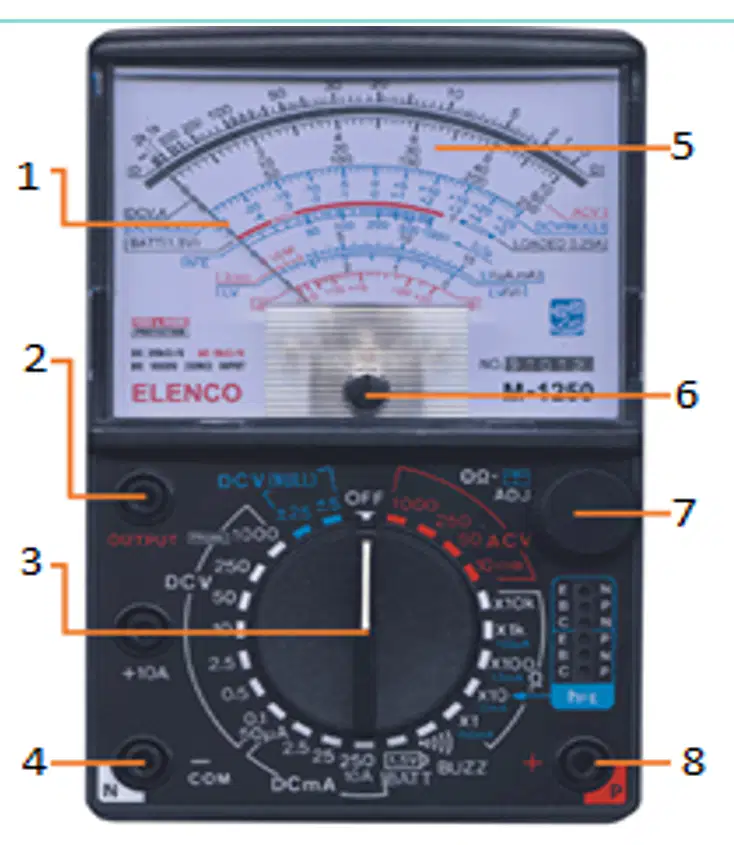

Bagian yang digunakan untuk kalibrasi untuk pengukuran tegangan adalah:

a)

1

b)

3

c)

6

d)

7

11.

Zero Ohm Adjust Knop merupakan bagian multimeter yang digunakan untuk mengkalibrasi pengukuran Hambatan, ditunjukan oleh nomor :

a)

3

b)

5

c)

6

d)

7

12.

Untuk mengukur baterai berikut menggunakan multimeter, selektor diatur pada posisi

a)

0.25 VDC

b)

2.5 VDC

c)

0.25 VAC

d)

2.5 VAC

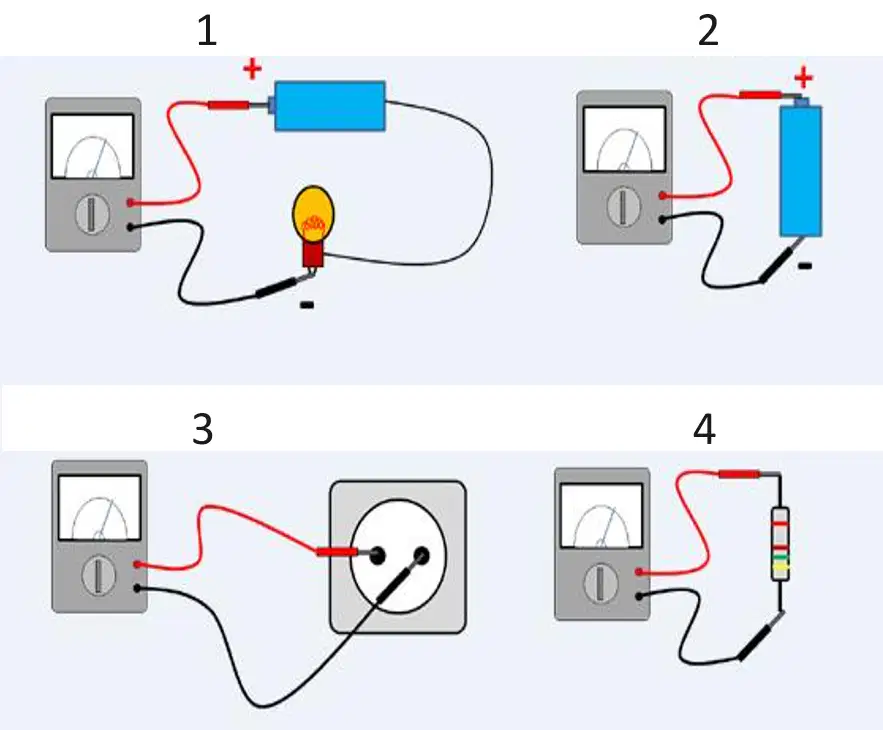

13.

Penngunaan Multimeter yang tepat untuk pengukuran arus ditunjukan oleh nomor

a)

1

b)

2

c)

3

d)

4

14.

Penggunaan multimeter pada nomor 3 dilakukan untuk pengukuran

a)

Arus

b)

Tegangan DC

c)

Tegangan AC

d)

Hambatan

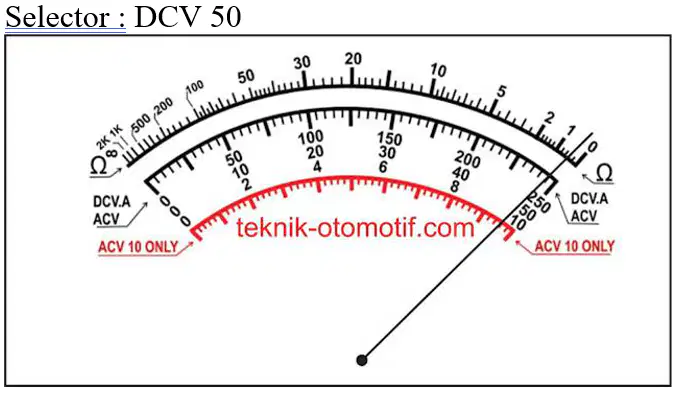

15.

Berapakah hasil pengukuran berikut

a)

49 VDC

b)

245 VDC

c)

9.8 VDC

d)

4.9 VDC

16.

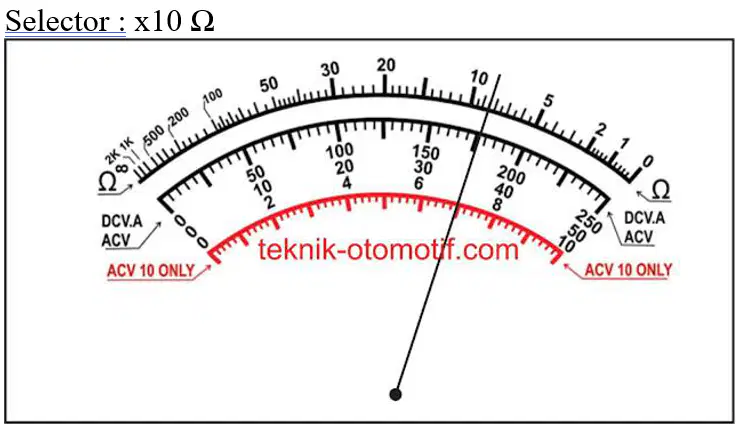

Berapakah hasil pengukuran berikut

a)

8.5 Ohm

b)

7 Ohm

c)

35 Ohm

d)

175 Ohm

17.

Resistor dengan kode warna coklat hitam merah emas, bernilai

a)

10 k ohm + 5 %

b)

1 k ohm + 5 %

c)

10 k ohm + 10 %

d)

1 k ohm + 10 %

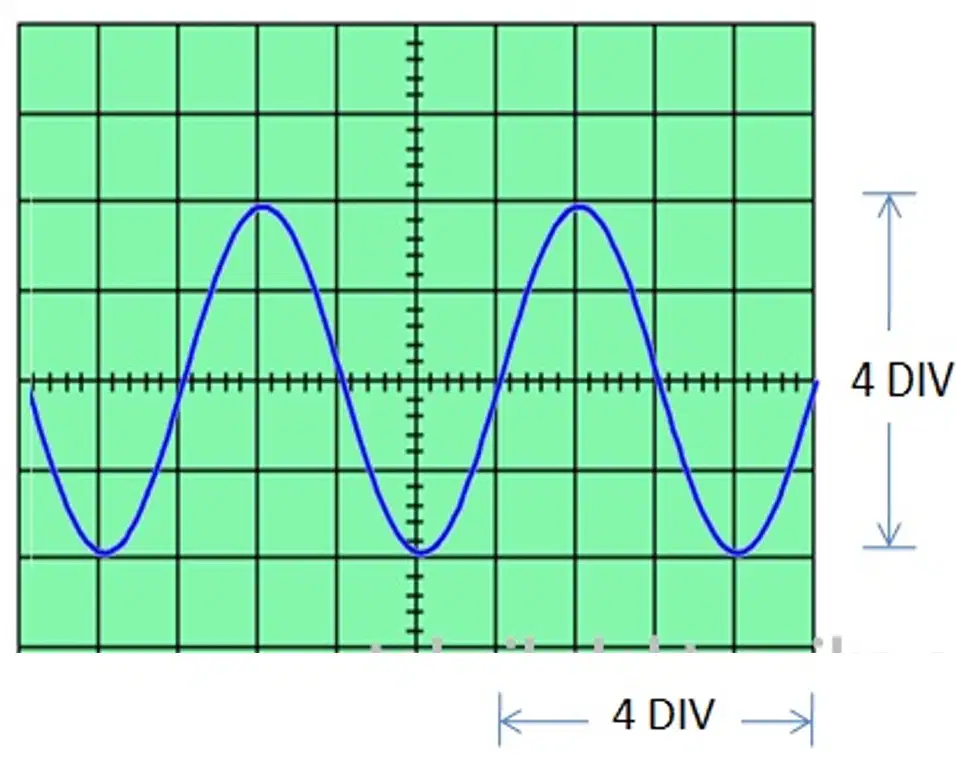

18.

Volt/Div 2V dan Time/Div 5ms, maka nilai Vpp

a)

2 V

b)

4 V

c)

8 V

d)

16 V

19.

Volt/Div 2V dan Time/Div 5ms, maka nilai Frekuensinya adalah

a)

50 Hz

b)

500 Hz

c)

100 Hz

d)

1K Hz

20.

gambar Resistor berikut memiliki nilai

a)

22 Ohm + 5 %

b)

22 Ohm + 10 %

c)

220 Ohm + 5 %

d)

220 Ohm + 10 %

21.

Nilai resistor berikut adalah

a)

102 Ohm

b)

1.2 Ohm

c)

100 Ohm

d)

1k Ohm

22.

Nilai Resistor berikut adalah

a)

1.2 Ohm

b)

12 Ohm

c)

100 Ohm

d)

120 Ohm

23.

Satuan kapasitor yang paling kecil adalah

a)

mikro farad

b)

nano farad

c)

piko farad

d)

mili farad

24.

Sebagai Filter dalam Rangkaian yang berkaitan dengan Frekuensi, Transformator (Transformer), Motor Listrik, Solenoid , Relay, Speaker, Microphone

Hal ini merupakan kegunaan dari

a)

Resistor

b)

Kapasitor

c)

Induktor

d)

Transistor

25.

Gambar berikut menunjukan komponen

a)

Dioda pemyearah

b)

Dioda Zener

c)

Dioda Photon

d)

LED

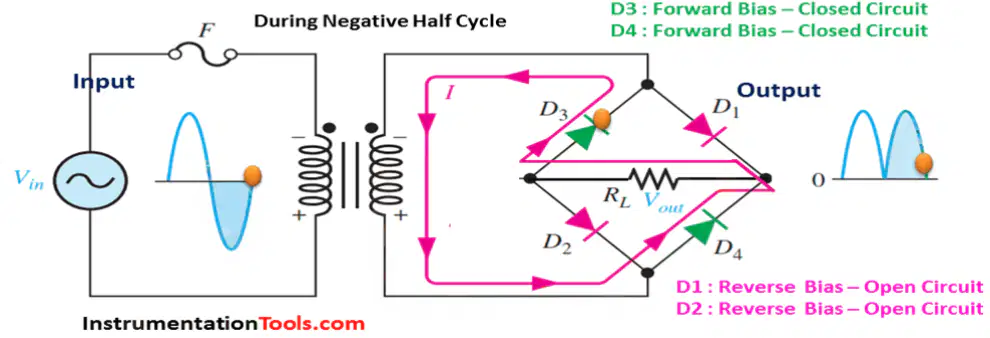

26.

Berikut merupkan penyearah gelombang penuh yang memiliki ciri khusus yaitu menggunakan

a)

1 Dioda

b)

2 Dioda

c)

Dioda Bridge

d)

Trafo CT

27.

Gambar berikut merupakan simbol dari

a)

Transistor Bipolat NPN

b)

Transistor Bipolat PNP

c)

JFET

d)

MOSFET

28.

Komponen transistor bipolar memiliki 3 terminal yaitu

a)

Basis, gate, emitor

b)

Gate, drain, source

c)

Basis, colector, emitor

d)

Basis,drain, emitor

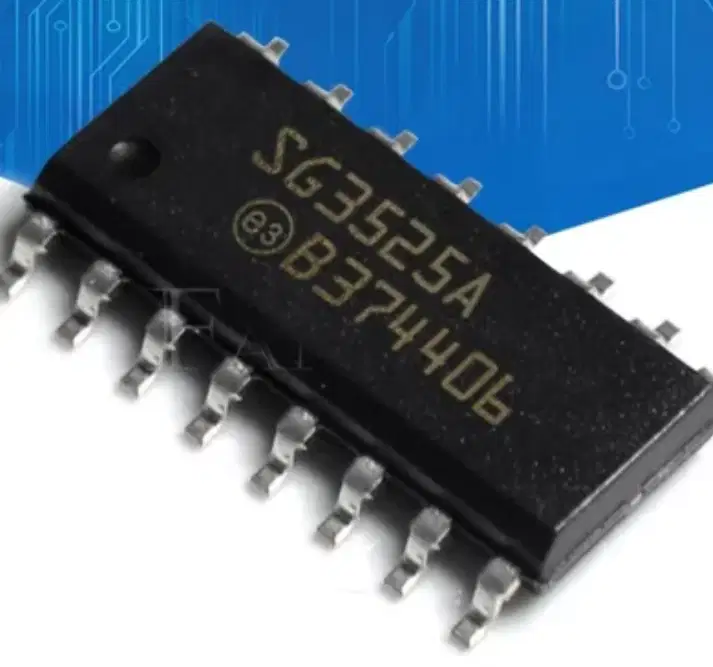

29.

Berikut gambar IC dengan Jenis Package

a)

DIP

b)

SOP

c)

BGA

d)

QFP

30.

Banyaknya gelombang / getaran yang dihasilkan selama 1 detik, adalah definisi dari

a)

Frekuensi

b)

Periode

c)

Amplitudo

d)

Noise

31.

Waktu yang diperlukan untuk menghasilkan 1 gelombang/getaran, adalah definisi dari

a)

Frekuensi

b)

Perioda

c)

Amplitudo

d)

Noise

32.

“Kuat arus yang melalui penghantar sebanding dengan beda potensial pada kedua ujung penghantar”

merupakan bunyi dari Hukum

a)

Hukum Ohm

b)

Kirchoft Curent Laf

c)

Kirchoff Voltage Law

d)

Hukum Alam

33.

HUKUM KIRCHOFF II atau Kirchoff Curent Law dapat dijelaskan dengan Persamaan

a)

V = I x T

b)

I masuk = I keluar

c)

d)

E = mc 2

34.

Jika kuat arus 1 A dan hambatan 100 Ohm

pada suatu rangkaian, berapa tegangan yang dihasilkan

a)

10 V

b)

100 V

c)

1000 V

d)

10K V

35.

Diketahui:

R1 = 2 Ohm

R2 = 3 Ohm

V = 10 Volt

Berapa Nilai Arus I

a)

0.5 A

b)

1 A

c)

2 A

d)

2.5 A

36.

Diketahui:

R1 = 2 Ohm

R2 = 3 Ohm

V = 10 Volt

Berapa Nilai Tegangan VR1 / Vab

a)

2 V

b)

4 V

c)

3 V

d)

6 V

37.

Jika I 10A, I1 2A, I2 3A, maka nilai I3 adalah

a)

3A

b)

4A

c)

5A

d)

6A

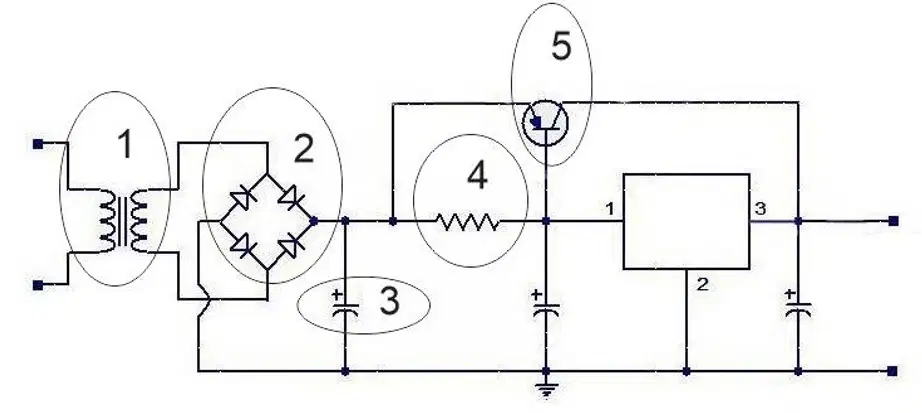

38.

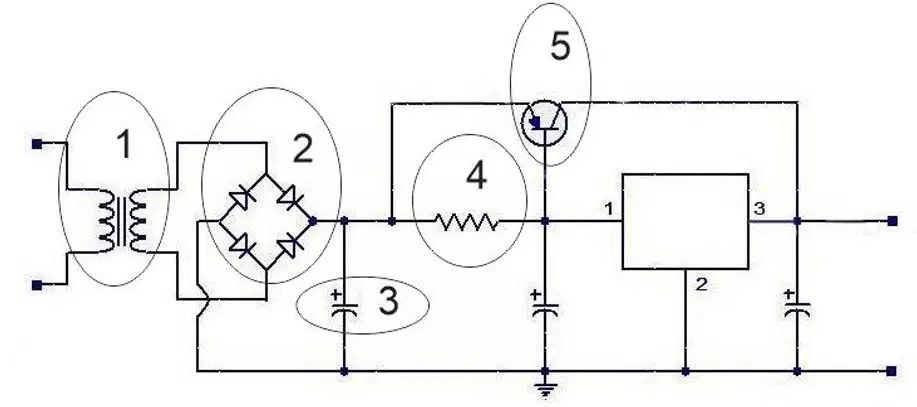

nomor 1 menunjukan komponen

a)

Dioda

b)

Transistor

c)

Kapasitor

d)

Trafo

39.

Dioda Bridge ditunjukan oleh nomor

a)

1

b)

2

c)

3

d)

4

40.

Nomor 5 menujukan komponen

a)

Dioda

b)

Kapasitor

c)

Trnasistor

d)

Resistor

41.

Komponen yang berfungsi sebagai penyearah tegangan gelombang penuh ditunjukan oleh nomor

a)

1

b)

2

c)

3

d)

4

42.

gambar berikut merupakan komponen

a)

Resistor

b)

Kapasitor

c)

Induktor

d)

Transistor

43.

Hubungan resistor pada gambar di bawah ini adalah

a)

Seri

b)

Paraler

c)

Campuran

d)

Searah

44.

Peralatan yang paling dibutuhkan untuk melacak kerusakan pada komponen adalah

a)

multimeter

b)

solder

c)

obeng

d)

tang potong

45.

Jika TV mati dan tidak bisa dinyalakan, pelacakan pertama kali pada

a)

Layar

b)

Power Suply

c)

Remote Control

d)

Komponen IC

46.

Alat ukur yang berfungsi menampilkan sinyal dan pulsa, dan berguna pada saat pelacakan kerusakan sinyal adalah

a)

multimeter

b)

osiloskop

c)

ampermeter

d)

signalmeter

47.

Rangkaian elektronika yang biasanya dipakai untuk menguatkan daya, disebut

a)

Power Supply

b)

Amplifier

c)

Catu Daya

d)

Starter Motor

48.

Jika suara yang dihasilkan amplifier kurang jernih, hal ini disebabkan oleh komponen

yangmenjadi filteryaitu

a)

Resistor

b)

Kapasitor

c)

Transistor

d)

Dioda

49.

Hal-hal yang perlu dipersiapkan sebelum melakukan perbaikan peralatan elektronik adalah

a)

Alat pelindung diri

b)

Service manual / Manual book

c)

Catatan sejarah kerusakan

Semuabenar

d)

Semuabenar

50.

Penguatan sinyal pada amplifier, dapat dilihat dengan menggunakan

a)

Multimeter

b)

Osiloskop

c)

Tachometer

d)

Anemometer
