PEMROGRAMAN-PENERAPAN G CODE

Total questions: 30

Worksheet time: 15mins

Name
Class
Date
1.

Kode G di dalam CNC lebih berhubungan dengan perintah-perintah ...

a)

seputar geometrik mesin seperti arah gerakan pahat, satuan input

b)

pengaturan fungsi mesin seperti menggerakkan spindle, mengalirkan coolant

c)

mengatur semua gerakan pada mesin CNC

d)

menghasilkan produk dengan kepresisian tinggi

e)

mempersingkat waktu setting mesin saat ganti model produk

2.

Kode M lebih berhubungan dengan perintah-perintah ...

a)

pengaturan fungsi mesin seperti menggerakkan spindle, mengalirkan coolant

b)

seputar geometrik mesin seperti arah gerakan pahat, satuan input

c)

Gerakan pahat memutar CCW (berlawanan arah jarum jam)

d)

Gerakan pahat pemakanan (feeding) lurus

e)

menambah dan mengurangi pemakanan (offset) dengan mudah dan akurat

3.

Disajikan sebuah gambar penerapan G kode yang di tuliskan pada pemrograman CNC untuk proses gerak pahat bebas tanpa ada penyayatan pada benda kerja adalah ...

a)

G 04

b)

G 03

c)

G 02

d)

G 01

e)

G 00

4.

Disajikan sebuag gambar aplikasi G1 kode yang di tuliskan pada pemrograman CNC untuk proses gerakan pahat/tool ...

a)

Gerakan pahat lurus cepat (rapid) tanpa pemakanan

b)

Gerakan pahat pemakanan (feeding) lurus

c)

Gerakan pahat memutar CW (searah jarum jam)

d)

Dwell / Berhenti sesaat

e)

End of program reset

5.

Disajikan sebuah ilurtrasi gerakan tool searah jarum jam, adalah fungsi dari kode G ...

a)

G0

b)

G1

c)

G2

d)

G3

e)

G54

6.

Disajikan sebuah ilurtrasi gerakan tool berlawanan dengan arah jarum jam, adalah fungsi dari kode G ...

a)

G 1

b)

G 2

c)

G 3

d)

G 4

e)

g 17

7.

Disajikan sebuah gambar pemrograman absolute, perintah gerakan tool adalah ...

a)

G01X24Z-54F150

b)

G01X24Z54F150

c)

G01X-24Z-54F150

d)

G01X24Z-12F150

e)

G01X32Z-12F150

8.

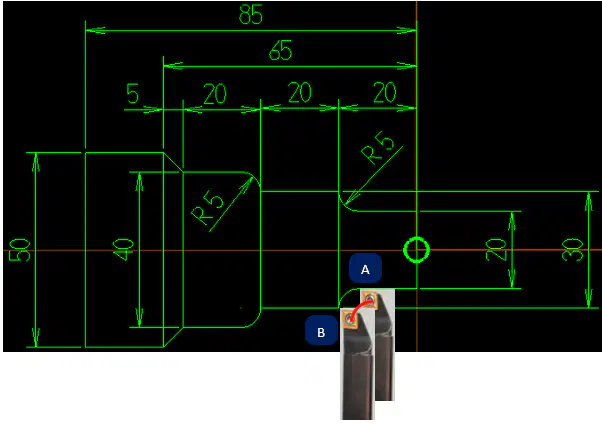

Disajikan gambar pemrograman absolute, perpindahan dari titik A ke titik B dengan kecepatan pemakanan 150 adalah ...

a)

G00X30Z-20R5F150

b)

G01X30Z-20R5F150

c)

G02X30Z-20R5F150

d)

G03X30Z-20R5F150

e)

G03X20Z-40R5F150

9.

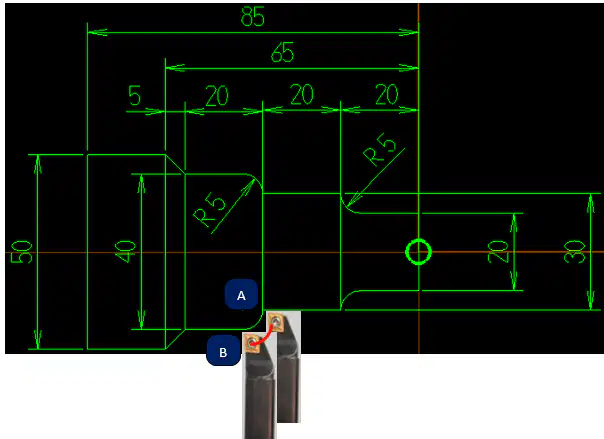

Disajikan sebuah gambar pemrograman absolute, pergerakan tool dati titik A ke titik B, dengan kecepatan pemakanan 150 adalah ...

a)

G03X40Z-40R5F150

b)

G02X30Z-45R5F150

c)

G02X40Z-45R5F150

d)

G03X40Z-45R5F150

e)

G03X30Z-45R5F150

10.

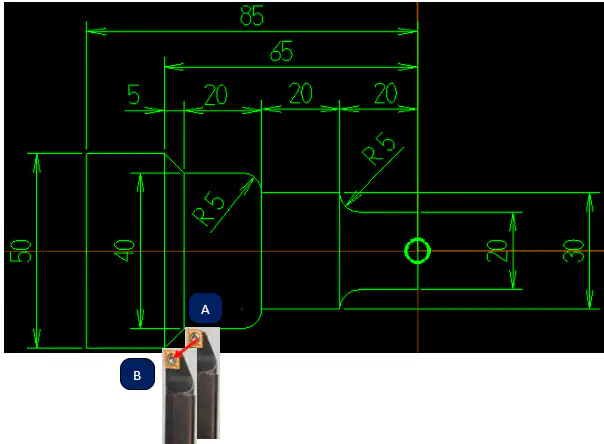

Disajikan gambar pergerakan tool dari titik A ke titik B dengan program absolute, kecepatan pemakanan 200 adalah ...

a)

G01X50Z-60F200

b)

G01X50Z-65F200

c)

G01X5Z-5F200

d)

G02X50Z-65F200

e)

G03X50Z-65F200

11.

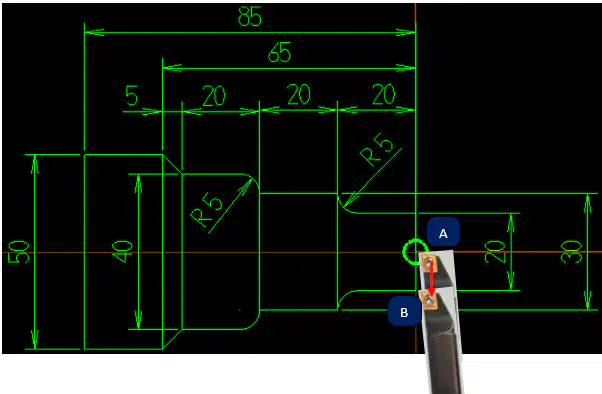

Disajikan sebuah gambar pembubutan muka, pemrograman absolute dengan kecepatan pemakanan 100, dari titik A ke titik B adalah ..,

a)

G01X-20Z0F100

b)

G01X20Z20F100

c)

G01X0Z0F100

d)

G01X10Z0F100

e)

G01X20Z0F100

12.

Disajikan sebuah pembubutan chemper C1, program yang benar adalah ...

a)

G01X50Z-1

b)

G01X1Z-1

c)

G01X50Z-30

d)

G01X30Z-1

e)

G01X-50Z-1

13.

Disajikan sebuah gambar contour proses pembubutan, sesuai anak panah adalah ...

a)

Radius, lurus, radius, lurus

b)

Champer, lurus, groove, radius, lurus

c)

Champer, radius, radius, lurus

d)

Champer, lurus, radius, champper

e)

Champer, lurus, radius, lurus

14.

Disajikan sebuah gambar pembubutan panjang, pergerakan tool sesuai anak panah adalah ...

a)

G01X20Z20

b)

G01X20Z-20

c)

G01X-20Z-20

d)

G01X20Z0

e)

G01X0Z-20

15.

Disajikan sebuah gambar pergerakan tool adalah ,,,

a)

G01X40Z-40

b)

G01X-50Z20

c)

G01X50Z20

d)

G01X50Z-20

e)

G01X-50Z-20

16.

G Code memberikan petunjuk kepada mesin tentang bagaimana dan ke mana harus bergerak.

1. Bergerak dalam garis lurus secepat mungkin.

2. Bergerak dalam garis lurus dengan kecepatan tertentu.

3. Bergerak dalam lingkaran dengan kecepatan tertentu.

4. Program dapat memberi tahu mesin kapan harus berhenti, mengubah kecepatan, membuat pemotongan melingkar, dan arah lainnya.

Dari pernyataan di atas yang benar adalah ...

a)

1, 2, 3, 4

b)

1, 2, 3

c)

1, 2

d)

1, 2, 4

e)

4

17.

Gerakan Pemposisian Bebas (Rapid) titunjukkan dengan ...

a)

G30

b)

G03

c)

G02

d)

G01

e)

G00

18.

Gerakan Linear Sesuai Feed Rate, adalah fungsi dari ...

a)

G54

b)

G33

c)

G17

d)

G01

e)

G00

19.

Program Berhenti Pada Waktu Tertentu adalah fungsi dari ...

a)

G55

b)

G04

c)

G03

d)

G02

e)

G01

20.

Pembatalan Kompensasi Cutter adalah fungsi dari ...

a)

G42

b)

G41

c)

G40

d)

G33

e)

G25

21.

Kompensasi Cutter Kanan adalah fungsi dari ...

a)

G91

b)

G90

c)

G45

d)

G42

e)

G41

22.

Sistem Koordinat Benda Kerja adalah fungsi dari ...

a)

G25

b)

G54

c)

G76

d)

G90

e)

G91

23.

Perintah SIstem Pengerjaan Absolute, adalah fungsi dari ...

a)

G01

b)

G25

c)

G54

d)

G90

e)

G91

24.

Perintah Sistem Pengerjaan Incremental merupakan fungsi dari ...

a)

G91

b)

M30

c)

F

d)

S

e)

M03

25.

Spindle berputar berlawanan arah jarum jam ( CCW ), adalah fungsi dari ..,

a)

M00

b)

M02

c)

M03

d)

M04

e)

M05

26.

Spindle berhenti harus diperintahkan dengan ...

a)

M30

b)

M06

c)

M05

d)

M04

e)

M02

27.

Pergantian tool, adalah fungsi perintah dari ...

a)

M09

b)

M08

c)

M06

d)

M05

e)

M03

28.

Menghidupkan pompa coolant, adalah fungsi perintah dari ...

a)

M30

b)

M09

c)

M08

d)

M06

e)

M05

29.

Akhiri program dan mengembalikan posisi tool terakhir adalah fungsi dari ...

a)

G33

b)

M30

c)

M03

d)

M09

e)

G99

30.

Pembacaan koordinat selalu dimulai dari titik zero reference (zero reference point) ditentukan. Dari gambar di samping simtem koordinatnya adalah ..

a)

Campuran

b)

Coordinat Cartesian Relative (Koordinat Relatif/Incrimental)

c)

Coordinat Cartesian Absolute (Koordinan Absolut)

d)

Tabel Kode G, Fungsi, dan Format Program

e)

Struktur program CNC
