WorksheetsESTRUCTURAS - ESFUERZOS 1º ESO
Total questions: 50
Worksheet time: 25mins
Decimos que un cuerpo está sometido a un esfuerzo de tracción cuando...
Se le aplican dos fuerzas de sentido opuesto con tendencia a aplastarlo
Se le aplican dos fuerzas de sentido opuesto con tendencia a cortarlo
Se le aplican dos fuerzas de sentido opuesto con tendencia a alargarlo
Se le aplican dos fuerzas en el mismo sentido con tendencia a desplazarlo
Decimos que un cuerpo está sometido a un esfuerzo de compresión cuando...
Se le aplican dos fuerzas de sentido opuesto con tendencia a aplastarlo
Se le aplican dos fuerzas de sentido opuesto con tendencia a cortarlo
Se le aplican dos fuerzas de sentido opuesto con tendencia a alargarlo
Se le aplican dos fuerzas en el mismo sentido con tendencia a desplazarlo
Decimos que un cuerpo está sometido a un esfuerzo de cizalladura o cortadura cuando...
Se le aplican dos fuerzas de sentido opuesto con tendencia a aplastarlo
Se le aplican dos fuerzas de sentido opuesto con tendencia a cortarlo
Se le aplican dos fuerzas de sentido opuesto con tendencia a alargarlo
Se le aplican dos fuerzas en el mismo sentido con tendencia a desplazarlo
Dos ejemplos de objetos que están sometidos a flexión son...
La plataforma de un puente y una viga de un edificio
Una columna y una plataforma de un puente
Los pilares y los cables de acero que sujetan la plataforma de un puente
Un muro de carga y una viga de un edificio
Los esfuerzos que tienden a estirar un objeto son los de:
Compresión
Tracción
Torsión
Flexión
Corte o Cizalla
Los esfuerzos que tienden a aplastar un objeto son los de:
Compresión
Tracción
Torsión
Flexión
Corte o Cizalla
Los esfuerzos que tienden a doblar un objeto son los de:
Compresión
Tracción
Torsión
Flexión
Corte o Cizalla
Los esfuerzos que tienden a retorcer un objeto son los de:
Compresión
Tracción
Torsión
Flexión
Corte o Cizalla
Los esfuerzos que tienden a romper un objeto son los de:
Compresión
Tracción
Torsión
Flexión
Corte o Cizalla
Las fuerzas que actúan sobre una estructura se denominan:
Cimientos
Cargas
Torsiones
Esfuerzos
Una estructura es:
Un conjunto de elemento unidos entre sí capaces de soportar las fuerzas que actúan sobre ella, con el objeto de conservar su forma.
El elemento estructural, de forma curvada, que salva el espacio entre dos pilares o muros.
Conjunto de piezas o elementos que sirve como soporte rígido de una cosa.
La parte de una construcción que está bajo tierra y le da solidez, le sirve de base y apoyo.
¿Cuál de las siguientes condiciones necesita cumplir una estructura para que funcione bien?
Soportar cargas.
Mantener la forma.
Proteger
Levantar la carga
Una estructura debe ser
Resistente
Estable
Rígida
Las estructuras según su naturaleza pueden ser:
Naturales o artificiales
Trianguladas o entramadas
Rígidas o estables
Masivas o colgadas
Seleccione las estructuras naturales
Tronco de un árbol
Concha de un molusco
Puente
Pirámide
Todo aquello que puede deformar un cuerpo o moverlo si está parado (o al revés, pararlo si está moviéndose). Recibe el nombre de:
Fuerza
Acción
Carga
Esfuerzo
La capacidad que tienen los elementos de las estructuras de aguantar las acciones sin volcar o caer.
Estabilidad
Rigidez
Resistencia
La capacidad que tienen los elementos estructurales de aguantar los esfuerzos a los que están sometidos sin romper.
Rigidez
Resistencia
Estabilidad
Capacidad de una pieza estructural o de un material sólido para soportar esfuerzos sin sufrir deformaciones ni desplazarse.
Rigidez
Estabilidad
Resistencia
Los tirantes son barras o cables de acero que trabajan con esfuerzos a:
Tracción
Torsión
Tracción y Corte
Media jornada
Los brazos al hacer el pino están sometidos a ...
Tracción
Flexión
Compresión
Torsión
Todo aquello capaz de sacar a un cuerpo de su estado de reposo o movimiento o de deformarlo
Fuerza
Carga
Esfuerzo
Tensión
La imagen de la fotografía representa una estructura...
Entramada.
Artificial.
Natural.
Masiva.
Ante los movimientos sísmicos (terremotos) las estructuras NO requieren cierta flexibilidad.
Verdadero
Falso
¿Cuál de las siguientes figuras será más difícil de deformar?
Sobre la estructura de un edificio, consideramos carga fija
Las personas que están en el edificio
El peso de la lluvia o la nieve en el tejado
El propio peso del edificio
La acción del viento
Sobre la estructura de un edificio, consideramos carga variable
Las personas que están en el edificio
El peso de la lluvia o la nieve en el tejado
El propio peso del edificio
La acción del viento
Terremoto
Los elementos señalados se llaman...
Hilos
Cortina
Cordones
Tirantes
En la imagen se destaca un elemento estructural sometido a un esfuerzo de compresión, ¿qué es?
Un muro de carga
Una columna
Un arco
Una viga
Indica que estructura es más estable,
Vaso
Copa
Ante los movimientos sísmicos (terremotos) las estructuras NO requieren cierta flexibilidad.
Verdadero
Falso
Pilares con sección más o menos circular
Boveda
Arco
Columna
Pilar
Elemento estructural con forma de barra que se coloca horizontalmente y se apoya sobre las columnas y pilares
Viga
Arco
Columna
Pilar
¿Qué representa B?
Pilar
Viga
Vigueta
Zapata
En un puente serían cargas variables..
El propio peso del puente
El viento
La cantidad de vehículos que lo atraviesan
El estado de las corrientes marinas
Si queremos que una estructura sea más estable
Bajamos el centro de gravedad
Subimos el centro de gravedad
Aumentamos la base
La triangulamos
Le colocamos tirantes
No es una carga dinámica...
El viento.
La nieve.
Peso de personas y/o vehículos.
El peso de la propia estructura.
Este elemento es un ____ y trabaja a _________
Arco
Dintel
Tracción
Compresión
Flexión
Este elemento es un ____ y trabaja a _________
Arco
Dintel
Tracción
Compresión
Flexión
Un embalse es una estructura...
Colgada
Masiva
Triangulada
Geodésica
Entramada
El siguiente elemento estructural es..
Una cúpula
Una bóveda
Un arco
Una cercha
Es una estructura...
Abovedada
Adintelada
Arqueada
Masiva
Es más resistente a compresión ...
La pértiga del saltador se encuentra sometida a ..
Pandeo
Flexión
Compresión
Torsión
Un arbotante es un elemento estructural con forma de medio arco encargado de dirigir el empuje lateral de una bóveda a un contrafuerte. ¿A qué tipo de esfuerzo trabaja un arbotante?
Pandeo
Flexión
Compresión
Torsión
Cortante
Los tornillos que sujetan unas bisagras de una puerta están constantemente sometidos a un esfuerzo de..
Pandeo
Flexión
Compresión
Torsión
Cortante
Los tornillos que sujetan unas bisagras de una puerta están constantemente sometidos a un esfuerzo de..
Pandeo
Flexión
Compresión
Torsión
Cortante

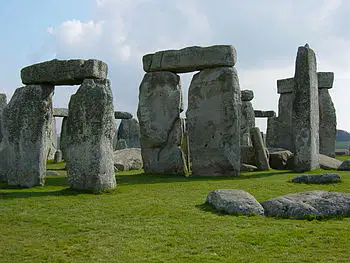

¿Qué tipo de estructura aparece en la imagen?
Masiva
Adintelada
Abovedada
Triangulada

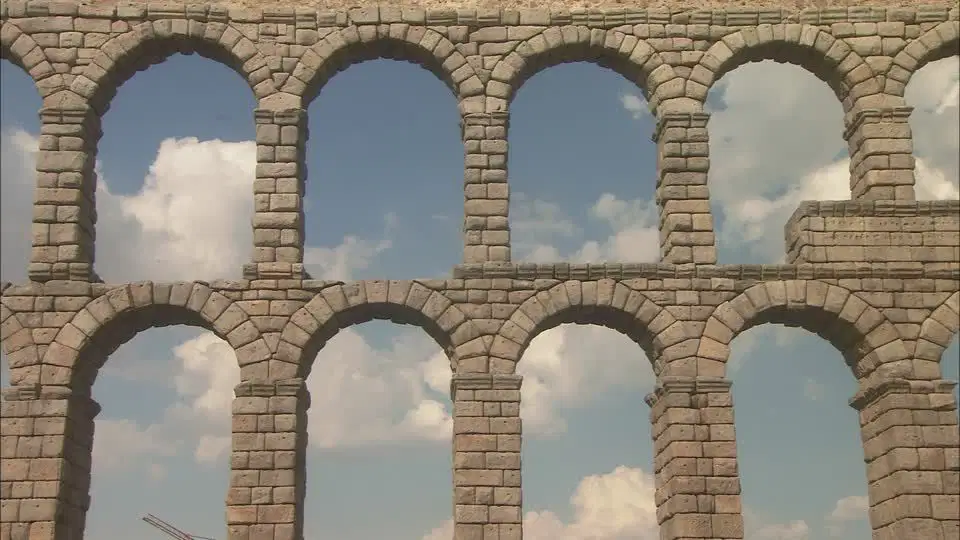

¿Qué tipo de estructura aparece en la imagen?
Masiva
Adintelada
Abovedada
Triangulada
¿A qué esfuerzo está sometida la tuerca de la bici?
Tracción
Compresión
Torsión
Flexión
