WorksheetsGENERAL TTL 2-YAP
Total questions: 40
Worksheet time: 20mins
Gambar berikut adalah gambar jangka sorong.Yang ditunjukkan pada angka 1 digunakan untuk...
mengukur diameter luar benda kerja
mengukur diameter dalam benda kerja
mengukur tebal benda kerja
mengukur kedalaman benda kerja
Gambar berikut adalah gambar jangka sorong.Gambar yang ditunjukkan pada angka 2 adalah untuk...
mengukur diameter luar benda kerja
mengukur diameter dalam benda kerja
mengukur ketebalan benda kerja
mengukur ketinggian benda kerja
Berikut ini yang bukan termasuk dari jenis-jenis dari mikrometer adalah
outside mikrometer
inside mikrometer
digital mikrometer
depth mikrometer
Mikrometer outside yang sering digunakan di bengkel honda kecuali...
mikrometer ukuran 75 - 100 mm
mikrometer ukuran 50 - 75 mm
mikrometer ukuran 25 - 50 mm
mikrometer ukuran 0 - 25 mm

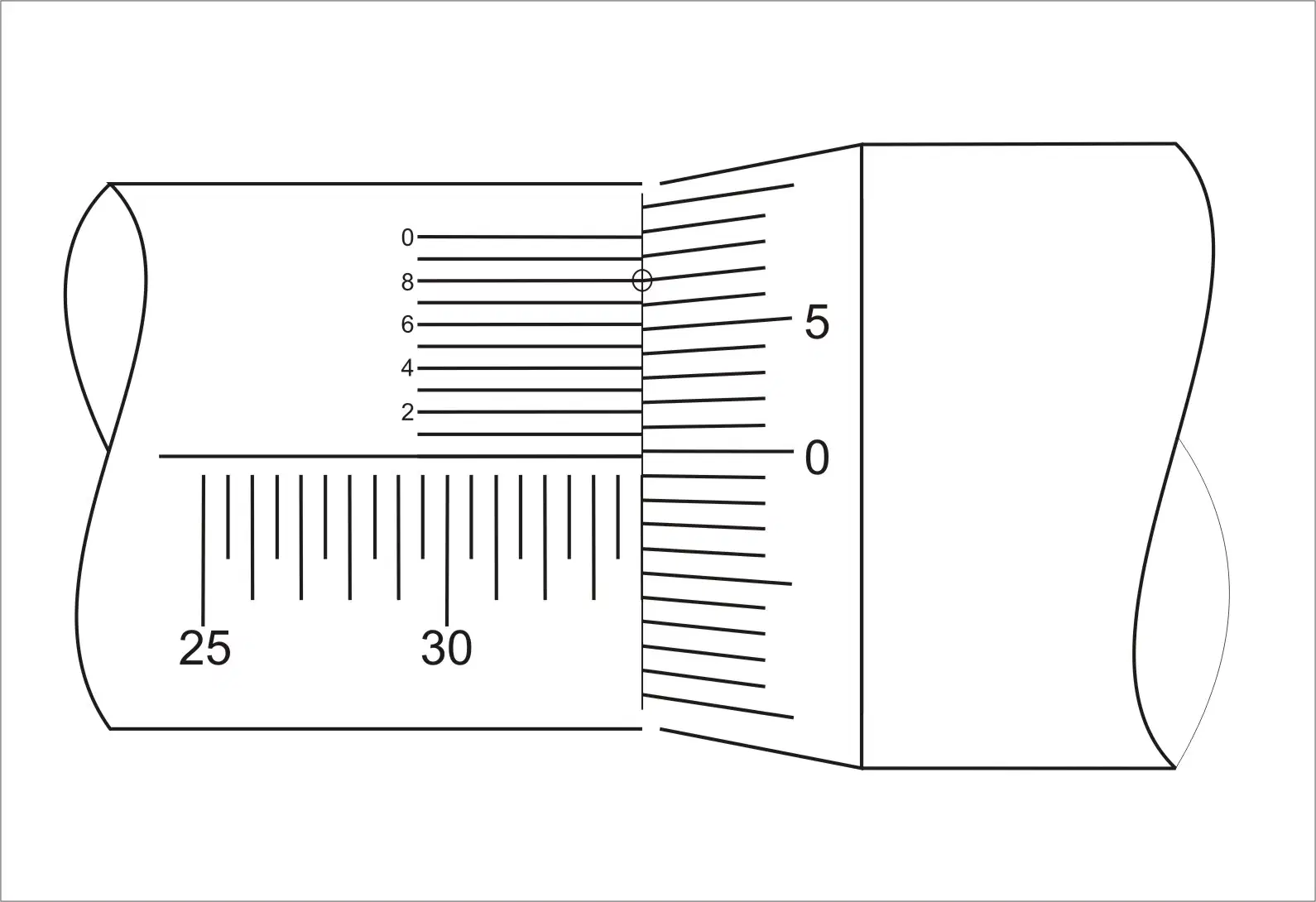

Hasil pembacaan pada gambar berikut adalah...
33,204
33,205
33,206
33,207
hasil pengukuran pada gambar berikut adalah...
33,601
33,602
33,604
33,605
Gambar berikut hasil ukurnya adalah...
33,705
33,205
33,105
33,005
hasil ukur pada gambar berikut adalah...
33,996
33,997
33,998
33,999
gambar berikut hasil ukurnya adalah...
33,993
33,503
33,603
34,003
yang bukan bagian dari gambar berikut adalah...
spinde
jarum panjang
jarum pendek
rachet
Dial gauge dapat digunakan untuk mengukur, kecuali :
Kerataan bidang.
Keolengan atau run out.
kemiringan bidang
kebulatan sebuah poros
Alat ukur yang dapat digunakan untuk mengukur diameter dalam sebuah silinder adalah :
Vernier caliper
Micrometer.
Dial Gauge.
bore gauge
gambar berikut adalah silinder bore gauge.Yang ditunjukkan pada angka 4 adalah...
spindel
tangkai
clamp
rod
Rumus perhitungan defleksi dari sebuah shaft ( poros ) yang benar adalah...
keolengan shaft X 0,5 = defleksi shaft
keolengan shaft X 0,75 = defleksi shaft
keolengan shaft - 0,75 = defleksi shaft
keolengan shaft + 1 = defleksi shaft
Alat bantu untuk memegang dial gauge saat pengukuran agar tidak bergerak adalah :
magnetik stand
V-blok
Ragum
Jepitan
Bagian Dial yang menyentuh benda kerja saat pengukuran adalah
probe
spindle
jarum panjang
jarum pendek
Diketahui ketelitian sebuah dial gauge adalah 0.01mm, jika jarum panjang bergerak dari posisi 0 ke 30. maka berapa hasil pengukurannya
0.003 mm
0.03 mm
0.3 mm
3 mm
Diketahui diameter silinder adalah 51 mm, maka ukuran rod dan washer pada silinder bore gauge yang tepat digunakan adalah...
50 dan 1.
50 dan 2
55 dan 0
50 dan 3
berikut dibawah ini pernyataan yang tidak benar dari bagian outside mikrometer adalah...
skala sleeve adalah bagian skala yang bergerak,dengan nilai angka nominal
Skala thimble dapat berputar kekiri dan ke kanan mengikuti gerakan dari proses pengukuran
skala thimble terdiri dari 50 ruas dengan nilai setiap ruasnya adalah 0,01 mm
apabila skala thimble berputar dari angka nol sampai kembali lagi ke angka nol,akan didapatkan jarak pergeseran sejauh 0,5 mm
berikut penyataan yang salah saat penggunaan outside mikrometer adalah...
jangan gunakan tangkai mikrometer untuk memutar,saat ujung mikrometer pada posisi menjepit benda kerja yang sedang diukur
lakukan putaran sebanyak 5 kali bunyi klik dari ratchet,saat ujung mikrometer menjepit benda kerja
gunakan tangkai mikrometer untuk memutar,saat ujung mikrometer pada posisi menjepit benda kerja yang sedang diukur
Ratchet adalah alat untuk mengontrol tekanan ujung mikrometer saat menjepit/menekan benda kerja yang sedang diukur
yang bukan termasuk ukuran washer pada silinder bore gauge adalah...
0,5 mm
1 mm
1,5 mm
3 mm
Berikut kelengkapan yang dipakai untuk mengukur silinder CBR 150 R adalah...
BPR, silinder gauge,jangka sorong,mikrometer 25-50 mm
BPR, silinder gauge,mikrometer 50 - 75 mm
silinder gauge,jangka sorong,mikrometer 50 - 75 mm
BPR, silinder gauge,jangka sorong,mikrometer 50-75 mm
Menseting dial pada tangkai silinder bore gauge yang benar adalah...
tekan dial secara perlahan sampai jarum panjang pada dial pada posisi diangka 1 atau 2,dan kencangkan agar tidak bergeser
tekan dial secara perlahan sampai jarum panjang pada dial pada posisi diangka 0,dan kencangkan agar tidak bergeser
tekan dial secara perlahan sampai jarum pendek pada dial pada posisi diangka 1 atau 2,dan kencangkan agar tidak bergeser
tekan dial secara perlahan sampai jarum pendek pada dial pada posisi diangka 0 ,dan kencangkan agar tidak bergeser
Berapa ukuran rod dan washer pada bore gauge yang tepat dari pengukuran dengan jangka sorong agar dapat menjangkau komponen yang diukur?
kurang lebih 1 mm
kurang lebih 2 mm
kurang lebih 3 mm
kurang lebih 4 mm
berapa titik pengukuran permukaan diameter silinder menggunakan bore gauge?
1 titik pengukuran
2 titik pengukuran
3 titik pengukuran
4 titik pengukuran
Posisi bidang sentuh dari silinder gauge yang benar pada silinder yang kita ukur adalah...
membentuk sudut 45 derajat dengan garis sumbu silinder blok
tegak lurus dengan garis sumbu silinder blok
membentuk sudut 120 derajat dengan garis sumbu silinder blok
membentuk sudut 180 derajat dengan garis sumbu silinder blok

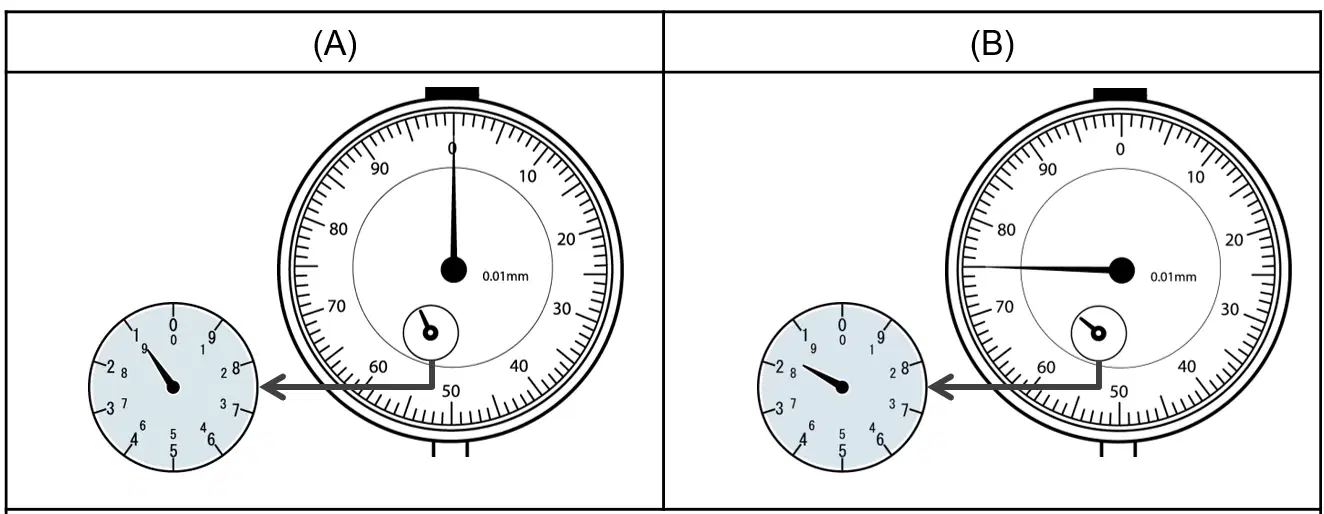

Perhatikan gambar berikut.Gambar A menunjukkan seting awal dari dial sebelum kita melakukan pengukuran ke benda kerja.Gambar B menunjukkan posisi dial saat kita melakukan pengukuran ke benda kerja.Hasil pengukurannya adalah...
3,75 mm
2,75 mm
1,75 mm
0,75 mm

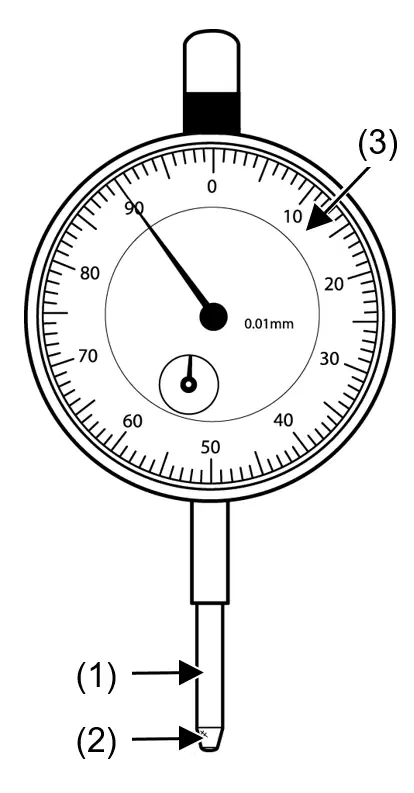

perhatikan gambar berikut.Yang ditunjukkan pada angka 1 adalah...
dial
probe
spindle
clamp
Pada gambar berikut,yang ditunjukkan pada angka 2 adalah...
spindle
probe
clamp
dial
Langkah awal menyetel titik nol ( kalibrasi ) pada mikrometer jika penyimpangan lebih besar dari 0,01 mm setelah memutar lock clamp adalah...
Pakailah kunci penyetel yang disediakan untuk memutar sleeve sampai garis referensi pada sleeve bertepatan dengan garis "0" pada thimble
pakailah kunci penyetel yang disedikan untuk melonggarkan ratchet stop
Pakailah kunci penyetel yang disediakan untuk memutar sleeve sampai garis referensi pada sleeve bergeser satu garis dengan garis "0" pada thimble
pakailah kunci penyetel yang disedikan untuk merapatkan ratchet stop
Pada saat Dial gauge menyentuh benda kerja, jika jarum panjang berputar searah jarum jam dari angka "0" kembali ke angka "0" maka secara otomatis maka jarum pendek akan bergeser berapa jauh?
0,5 mm
0,5 cm
1 mm
1 cm
perlengkapan yang dipakai saat kita mengukur keolengan suatu poros kecuali...
Mikrometer
V block
dial gauge
magnetig stand
Pada pengukuran suatu poros,diperoleh penyimpangan jarum panjang yang paling kiri menunjukkan angka 16,dan penyimpangan yang paling kanan menunjukkan angka 62. Berdasarkan data ini maka hasil ukur keolengan dari poros ini adalah...
0,46 mm
0,23 mm
0,48 mm
0,24 mm
Pada pengukuran suatu poros,diperoleh penyimpangan jarum pendek masih belum bergeser 1 mm,sedang penyimpangan jarum panjang yang paling kiri menunjukkan angka 76,dan penyimpangan yang paling kanan menunjukkan angka 12. Berdasarkan data ini maka hasil ukur keolengan dari poros ini adalah...
0,18 mm
0,20 mm
0,36 mm
0,40 mm
Saat kita melakukan serangkaian pengukuran dengan menggunakan silinder bore gauge,fungsi dari jangka sorong pada waktu kita melakukan pengukuran silinder kecuali...
untuk mentukan ukuran washer yang akan diambil
menentukan hasil akhir dari pengukuran silinder
untuk menentukan ukuran dari mikrometer yang diambil
untuk menentukan ukuran dari rod/anvil yang diambil
Waktu menseting dial pada tangkai bore gauge,hal dibawah ini pernyataan yang tidak benar, kecuali...
jarum pendek pada dial kita seting diangka "0" sedangkan jarum panjang juga kita seting diangka "0"
jarum pendek pada dial kita seting diangka "0" sedangkan jarum panjang juga kita seting diangka "1"
jarum pendek pada dial kita seting diangka "1" sedangkan jarum panjang kita seting diangka "0"
Jarum pendek dan jarum panjang kita seting di angka"0"
Dibawah ini merupakan penggalan dari pengukuran silinder bore gauge.Pilihlah pernyataan dibawah yang paling benar!
Posisikan bore gauge tegak lurus pada bidang silinder
Masukkan bore gauge kedalam silinder dengan bagian yang bergerak terlebih dulu
gerakkan tangkai gauge kearah kiri dan kanan secara perlahan-lahan saat melakukan pengukuran diameter sillinder
jawaban yang ada benar semua
Dibawah ini penyataan tentang dial gauge yang benar kecuali....
spindle adalah bagian yang bergerak naik turun yang bersentuhan langsung dengan benda kerja
jarum panjang untuk membaca skala ukur pada ruas terluar dial
probe adalah bagian dari dial untuk mengunci supaya hasil ukur lebih akurat
jarum pendek untuk membaca skala ukur pada ruas terdalam dial
Dibawah ini pernyataan tentang dial gauge dengan ketelitan 0,001 mm yang benar adalah...
setiap pergeseran jarum panjang pada dial ini per garisnya nilainya 0,01 mm
Jangkauan ukur dari dial jenis ini adalah 10 mm
Jika jarum panjang bergeser 25 garis berarti nilainya 0,25 mm
setiap pergeseran jarum panjang pada dial ini per garisnya nilainya 0,001 mm
Dibawah ini pernyataan tentang dial gauge dengan ketelitan 0,01 mm yang benar kecuali...
setiap pergeseran jarum panjang nilainya dikalikan dengan 0,01 mm
jangkauan ukur dari jenis ini adalah 1 mm
Jika jarum panjang berputar searah jarum jam dari angka "0" dan kembali ke angka "0"berarti nilainya 1 mm
jangkauan ukur dari dial ini adalah 10 mm
