PKSM kls 12

Total questions: 40

Worksheet time: 46mins

Name
Class
Date
1.

Sistim instrumen yang berfungsi untuk memberitahu bahwa lampu kepala jarak jauh menyala  adalah ....

a)

Odometer

b)

Speedometer

c)

Fuel gauge

d)

Indicator lampu dim

e)

Indicator sein kiri

2.

Pada sepeda motor keluaran terbaru sudah ada yang tidak dilengkapi dengan kick starter, untuk menghidupkan harus menggunakan sistim starter electric, sehingga pemantaun baterai sangat penting, yang berfungsi untuk memantau kondisi baterai pada sepeda motor adalah ....

a)

Voltmeter

b)

Amper meter

c)

Gear position

d)

Engine temperature gauge

e)

Fuel gauge

3.

Sistim instrumen yang berfungsi untuk mengetahui jumlah bahan bakar adalah ....

a)

Voltmeter

b)

Speedometer

c)

Fuel gauge

d)

Indicator lampu dim

e)

Indicator gear position

4.

Sistim instrumen yang berfungsi untuk mengukur putaran mesin adalah ....

a)

Tachometer

b)

Speedometer

c)

Fuel gauge

d)

Indicator lampu dim

e)

Indicator gear position

5.

Sistim instrumen pada sepeda motor yang berupa lampu indicator berwarna hijau dan bertuliskan “ echo “ maksudnya adalah ....

a)

Penanda bahwa motor ramah lingkungan

b)

Untuk menambah accessories pada dashboard

c)

GO  green

d)

Untuk menghemat bahan bakar

e)

Untuk mengetahui posisi terhemat pada laju kendaraan

6.

Lampu indicator yang terdapat pada papan instrument/ dashboard berkedip-kedip, salah satu penyebabnya adalah ....

a)

Lampu indicator tahanan terlalu besar

b)

Terjadi over charge

c)

Sistim pengisian tidak bekerja

d)

Lampu indicator terjadi open circuit

e)

Aki mulai tekor

7.

Pada sepeda motor ketika berjalan ternyata jarum speedometer tidak bergerak, kemungkinan terjadinya kerusakan adalah ....

a)

Kabel spedometer yang terhubung ke gear box sumbu roda depan putus

b)

Kabel sensor yang terhubung ke Electronik Control Unit putus

c)

Jarum spedometer yang terhubung ke gear box sumbu roda depan putus

d)

Kabel odometer yang terhubung gear box sumbu roda depan putus

e)

Kabel multmeter ada yang putus

8.

Pada sepeda motor lampu Check Engine/ (Malfunction Indikator lamp) menyala terus saat mesin hidup, hal ini disebabkan karena ….

a)

Terdapat sensor-sensor pada engine yang rusak/ tidak terbaca ECU

b)

Saklar lampu menyabung terus

c)

Saklar lampu rusak

d)

Lampu terhubung terus

e)

Lampu indicator tanda belok ada yang putus

9.

Sistim sinyal pada sepeda motor yang berfungsi untuk memberitahukan kepada pengemudi lain bahwa sepeda motor mau menepi, menyalip dan belok adalah .....

a)

Lampu riting

b)

Lampu indicator

c)

Lampu indicator

d)

Lampu kepala

e)

Lampu kota

10.

Pada sistim sinyal sepeda motor komponen yang berfungsi untuk mengedipkan lampu sehingga lampu riting berkedip adalah .....

a)

Kondensor

b)

Transistor

c)

CDI unit

d)

Bendik

e)

Flasher

11.

Pada sistim sinyal sepeda motor yang membedakan lampu rem dengan lampu kota adalah ....

a)

Lampu rem lebih terang nyalanya

b)

Voltasenya berbeda

c)

Lampu kota merah warnanya

d)

Letak lampunya berbeda

e)

Lampu rem berada di depan dan belakang

12.

Pada sistim sinyal sepeda motor klakson akar berbunyi karena terjadinya getaran yang terus menerus dengan cara putus nyambung,selama kunci kontak ON dan tombol klakson ditekan, bagian yang menghasilkan suara pada klakson adalah ....

a)

Kondensor

b)

Transistor

c)

Spring

d)

Bendik

e)

Diagfragma

13.

Pada saat mesin hidup dan tombol klakson ditekan suara klakson menjadi kecil/ tidak berbunyi yang bukan salah satu penyebabnya adalah ....

a)

Voltase baterai berkurang/ habis

b)

Baut pada klakson ada yang kendor

c)

Kawat lilitan rusak/ terkelupas

d)

Saklar klakson kotor

e)

Klakson mati

14.

Pada saat sepeda motor di rem ternyata lampu rem tidak menyala, padahal rangkain dan lampu dalam keadaan baik, kemungkinan terjadinya kerusakan adalah ....

a)

Lampu rem terbalik dengan lampu kota

b)

Aki tekor

c)

Penyetelan saklar rem tidak benar

d)

Terjadi overcharge

e)

Voltase baterai drop

15.

Pada sepeda motor saat saklar riting di ON kan (baik kanan/ kiri) lampu sein berkedipnya lambat, kemungkinan terjadinya kerusakan adalah ....

a)

Flasher tidak baik/ rusak

b)

Lampu sein ada yang mati

c)

Aki tekor

d)

Terjadi overcharge

e)

Voltase baterai drop

16.

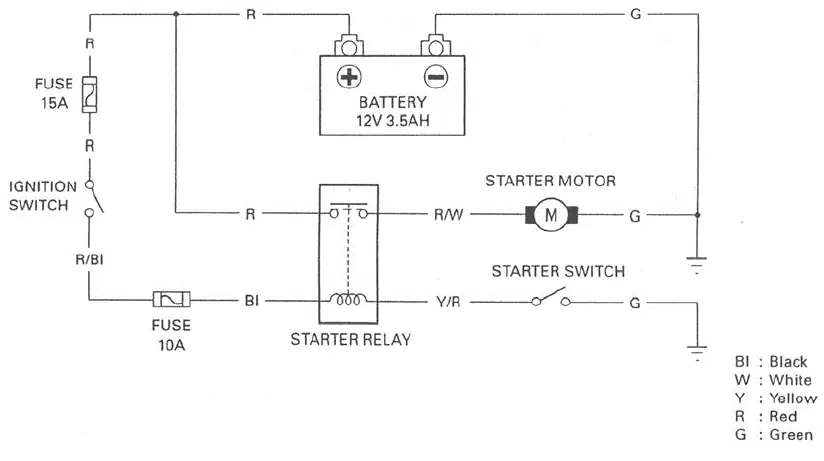

Pada gambar rangkaian sistim starter tersebut saat ignition switch “ON” dan stater switch ditekan maka saklar pada starter relay akan terhubung, karena pada kumparan relay menjadi magnet, pada saat itu akan menghubungkan kabel warna ....

a)

Merah dan merah/ putih

b)

Merah dan merah/ kuning

c)

Merah dan merah/ hitam

d)

Hijau dan merah/ kuning

e)

Hitam dan merah/ putih

17.

Pada gambar rangkaian sistim starter tersebut saat ignition switch “ON” dan stater switch ditekan maka motor starter akan berputar, aliran listrik yang ke kumparan relay adalah  .....

a)

Baterai (+) – fuse 10 A – ignition switch – fuse 15 A – starter switch – starter relay – massa dan starter relay bekerja .

b)

Baterai (+) – fuse 15 A – ignition switch – fuse 10 A – starter switch – starter relay – massa dan starter relay bekerja

c)

Baterai (+) – ignition switch – fuse 10 A – starter relay – starter switch – massa dan starter relay bekerja

d)

Baterai (+) – fuse 15 A – ignition switch – fuse 10 A – starter relay – massa dan starter relay bekerja

e)

Baterai (+) – fuse 15 A – ignition switch – fuse 10 A – starter relay – starter switch – massa dan starter relay bekerja .

18.

Pada gambar rangkaian sistim starter tersebut saat ignition switch “ON” dan stater switch ditekan maka motor starter akan berputar, aliran listrik yang ke motor starter adalah  .....

a)

Baterai (+)  – saklar relay – motor starter – massa.

b)

Baterai (+)  – ignition switch kumparan relay – massa

c)

Baterai (+)  – saklar relay – massa

d)

Baterai (+)  – fuse – ignition switch – massa

e)

Baterai (+)  – ignition switch – saklar – massa

19.

Gambar berikut cara memeriksa magnetic switch/ bendik/ solenoid dengan menggunakan Multitester dan baterai secara kombinasi. Berikut ini langkah-langkah dalam pemeriksaan, kecuali :

a)

Pada saat kumparan bendik jadi magnet saklar bendik akan terbuka

b)

Pada saat kumparan bendik jadi magnet saklar bendik akan tertutup

c)

Pada saat kumparan bendik jadi magnet saklar bendik akan tertarik

d)

Hubungkan (+) baterai ke kabel pada bendik dan (-) ke kabel yang satunya (kabel Bl dan Y/R)

e)

Set multitester ke skala ohm, hubungkan probe (+ dan -) ke terminal/ baud pada bendik (kabel R dan R/W)

20.

Gambar berikut cara memeriksa armanture coil dengan menggunakan Multitester, gambar yang tengah adalah ...

a)

Pemeriksaan armanture coil dari open circuit.

b)

Pemeriksaan armanture coil dari shorted.

c)

Pemeriksaan bendik dari grounded.

d)

Pemeriksaan armanture coil dari grounded.

e)

Pemeriksaan bendik dari shorted

21.

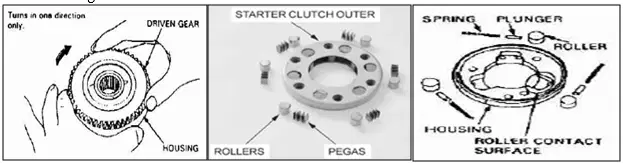

Gambar berikut cara memeriksa komponen motor starter, gambar yang sebelah kiri adalah ....

a)

Pemeriksaan putaran pinion gear secara visual

b)

Pemeriksaan starter clutch  secara visual

c)

Pemeriksaan keausan pada housing

d)

Pemeriksaan ketegangan pegas

e)

Pemeriksaan housing secara visual

22.

Gambar berikut cara memeriksa komponen motor starter, gambar yang sebelah kiri adalah .....

a)

Pemeriksaan field coil dari open circuit dengan Multitester

b)

Pemeriksaan jumlah brush/ sikat

c)

Pemeriksaan panjang brush dengan jangka sorong

d)

Pemeriksaan armanture coil dari open circuit dengan Multitester

e)

Pemeriksaan panjang brush dengan jangka sorong

23.

Alat yang dipakai untuk memeriksa komponen motor starter adalah ....

a)

Multitester

b)

Dial indicator

c)

Baterai tester

d)

Baterai charger

e)

Tachometer

24.

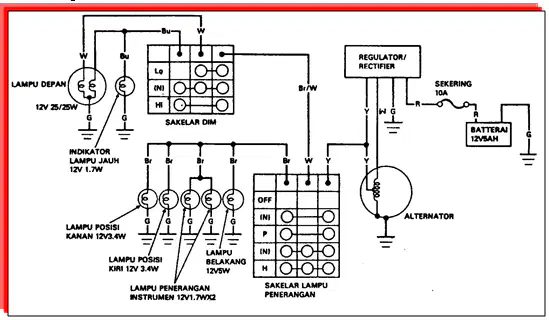

Pada gambar wiring diagram tersebut ada regulator/ rectifier/ kiprok yang memiliki 4 kabel yang akan terhubung ke ....

a)

Kuning ke spol dan saklar, putih ke spol, merah ke fuse dan hijau ke massa

b)

Kuning ke spol dan saklar, putih ke CDI, merah ke fuse dan hijau ke massa

c)

Kuning ke saklar, putih ke CDI, merah ke fuse dan hijau ke massa

d)

Kuning ke saklar, putih ke spol, merah ke fuse dan hijau ke massa

e)

Kuning ke spol, putih ke CDI, merah ke fuse dan hijau ke massa

25.

Pada gambar wiring diagram tersebut ada spol, yang memiliki 3 kabel yang akan terhubung ke .....

a)

Kuning ke spol dan saklar, putih ke CDI, merah ke fuse dan hijau ke massa

b)

Kuning ke saklar, putih ke spol, merah ke fuse dan hijau ke massa

c)

Kuning ke spol dan saklar, putih ke kiprok, merah ke fuse dan hijau ke massa

d)

Kuning ke spol dan kiprok, putih ke CDI, merah ke fuse dan hijau ke massa

e)

Kuning ke kiprok dan saklar, putih ke rectifier dan hijau ke massa

26.

Pada sepeda motor ketika kunci kontak di “ON” kan tidak ada arus listrik, kemungkinan kerusakannya adalah ....

a)

Baterai tidak terisi

b)

Larutan elektrolit aki kering

c)

Fuse putus

d)

Terminal baterai ada yang kendor

e)

Motor starter rusak

27.

Pada sepeda motor ketika mesin hidup saat lampu depan dinyalakan tidak menyala (bohlam sering putus/ terbakar) adalah ...

a)

Rectifier/ kiprok mati

b)

CDI Unit mati

c)

Ignition switch rusak

d)

Bendik rusak

e)

Pulser mati

28.

Pada aki sepeda motor sering timbul jamur/ selubung putih (sulfasi) pada terminal aki, salah satu penyebabnya adalah ....

a)

Baterai tidak terisi

b)

Larutan elektrolit aki kering

c)

Kabel yang ke terminal aki kurang kencang

d)

Voltase baterai kurang

e)

Kapasitas pengisian baterai yang terlalu rendah/ tinggi

29.

Pada sepeda motor kapasitas dan tegangan baterai cepat menurun, yang bukan kemungkinan kerusakannya adalah ....

a)

Sistim pengisian bermasalah

b)

Sel – sel baterai mengalami kerusakan

c)

BJ elektrolitBaterai di bawah standart

d)

Umur baterai sudah tua

e)

Air aki diatas upper level

30.

Pada sepeda motor sistim pengisian baterai tidak bekerja dengan stabil, kemungkinan kerusakannya adalah ....

a)

Baterai tidak terisi

b)

Larutan elektrolit aki kering

c)

Fuse putus

d)

Rectifier mengalami kerusakan

e)

Rectifier mengalami kerusakan

31.

Pada sepeda motor sistim pengisian baterai terlalu tinggi, kemungkinan kerusakannya adalah ....

a)

Kabel massa kurang

b)

Fuse putus

c)

Terminal baterai ada yang kendor

d)

Larutan elektrolit aki kering

e)

Larutan elektrolit terlalu banyak

32.

Pada sepeda motor sistim pengisian baterai terlalu rendah/ undercharging, yang bukan penyebabnya adalah ....

a)

Adanya kabel/ socket yang kendor

b)

Larutan elektrolit aki kering/ dibawah lower level

c)

Komponen Alternator ada yang rusak

d)

Sel-sel baterai mengalami kerusakan

e)

Spool pengisian putus

33.

Pada sepeda motor ketika distarter motor starter putarannya kurang kencang, setelah dicek Aki lemah, berikut ini yang bukan dalam langkah dalam memeriksa Aki adalah ....

a)

Set Multitester ke 1 ohm

b)

Set Multitester ke DC 50 volt

c)

Hubungkan probe (+) tester ke (+) baterai

d)

Hubungkan probe (-) tester ke (-) baterai

e)

Hasilnya 12 volt

34.

Pada sepeda motor ketika distarter semua kelistrikan mati, setelah dicek fusenya putus, berikut ini yang bukan dalam langkah dalam memeriksa fuse adalah ....

a)

Set Multitester ke 1 ohm

b)

Hubungkan probe (+) tester ke ujung fuse

c)

Hubungkan probe (-) tester ke ujung fuse yang satunya

d)

Hasilnya pengukuran jarum diam

e)

Hasilnya pengukuran jarum bergerak

35.

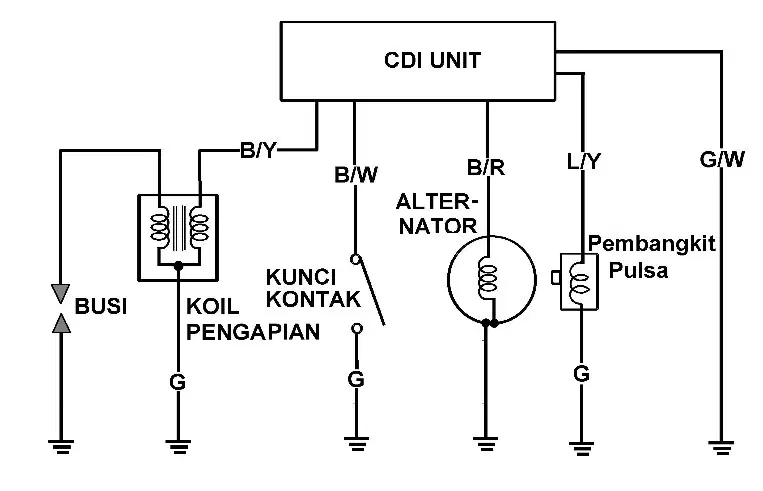

Pada wiring diagram/ rangkaian sistim pengapian warna kabel dari igniton coil yang terhubung ke CDI Unit adalah (a)

36.

Berfungsi untuk memercikkan bunga api listrik yang akan dipakai untuk proses pembakaran di mesin adalah (a)

37.

Ignition coil memeiliki 2 kumparan, yaitu kumparan primer dan kumparan sekunder, sebutkan warna kabel pada kumparan primer !

(a)

38.

CDI unit pada sepeda motor memiliki 5 kabel, sebutkan warna apa saja!

(a)

39.

Kabel busi berbeda dengan kabel kelistrikan yang lainnya, untuk memeriksa tahanan kabel busi posisi Multitester akan diset ke (a)

40.

Pada sepeda motor terdapat sistim instrument, yang berfungsi untuk memberitahu jarak tempuh yang sudah dilalui adalah .....

a)

Speedometer

Fuel gauge

b)

Indicator lampu dim

c)

Odometer

d)

Indicator sein

e)

Kiri
