Tempat mencatat semua barang inventaris yang sudah dimiliki oleh suatu kantor atau satuan organisasi di lingkungannya, dan sekaligus merupakan sumber informasi yang diandalkan mengenai segala macam data yang diperlukan tentang barang-barang inventaris kantor adalah ....

Kebutuhan dokumen kerja dalam suatu institusi harus diidentifikasi serta disiapkan berdasar jenis dan peruntukannya untuk ....

Dibawah ini adalah gambar simbol komponen elektronika dari kiri ke kanan masing-masing adalah Transistor NPN, SCR, Transistor PNP, FET dan TRIAC ....

Untuk menghidupkan lampu LED D1 diperlukan tahanan R1, jika dioda LED memerlukan arus 10mA dengan tegangan 2V, berapa besarnya R1 ?

Pasangan darlington pada dasarnya menempatkan satu transistor sebagai beban common-kolektor dari transistor lain. Besarnya hasil penguatan arus keseluruhan adalah ….

Besarnya intensitas cahaya di ruang kerja pengukuran standard elektrik produk Audio Amplifier minimal adalah ….

Fungsi utama dari AFG adalah sebagai ….

Perhatikan Ilustrasi sinyal pada layar oscilloscope seperti gambar di samping !

Jika Volt/Div = 0,5 V dan Time/Div = 1mS, maka besar amplitudo sinyal di atas adalah ….

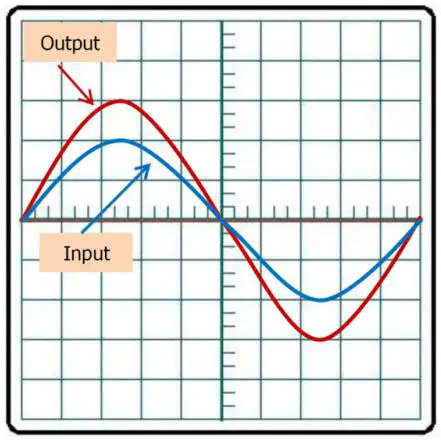

Perhatikan Ilustrasi sinyal pada layar oscilloscope seperti gambar di bawah!

Jika Volt/Div input = 0,1V dan Volt/Div output = 2V maka penguatan sinyal tersebut adalah ….

Saat pemeriksaan terhadap produk audio amplifier dan menemukan beberapa produk ternyata bermasalah, maka yang perlu dilakukan adalah ….

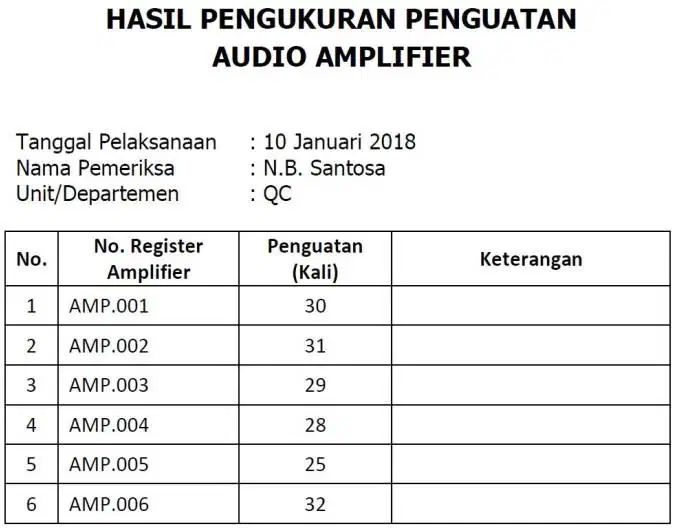

Data hasil pengukuran penguatan audio amplifier seperti gambar disamping.

Jika besar penguatan yang dipersyaratkan sebesar 30 kali dengan toleransi yang diperbolehkan ± 5% maka audio amplifier yang tidak memenuhi syarat adalah dengan nomor urut ….

Apa yang harus dilakukan setelah memperoleh data hasil pengukuran?

Salah satu cara memelihara Instrument/jig/tool dari kerusakan adalah dengan ….

Dokumen servis manual diperuntukkan untuk menangani peralatan pada saat ....

Pelepasan muatan elektrostatik (Electro Static Discharge / ESD) sangat berbahaya untuk manusia saat bekerja, peralatan yang tidak sesuai untuk pengamanan ESD adalah ...

Cara efesien melacak kerusakan pada rangkaian elektronika dengan metode belah tengah yaitu mengisolir satu dengan lainnya, mengisolasi masalah elektronik ini dikenal dengan teknik ....

Tahapan tahapan saat melakukan perbaikan, dan telah ditemukan gejala kerusakan sebelum melakukan penggantian komponen. Tahapan selanjutnya yang berlaku pada perusahaan adalah melaporkan kepada ...

Anda dapat menggunakan dioda untuk beberapa keperluan di sirkuit AC, di mana karakteristik diode dapat melakukan hanya dalam satu arah. Asumsikan rangkaian diihubungkan pada tegangan +20Volt DC pada titik A, seperti yang ditunjukkan pada Gambar disamping, dengan karakteristik diode ideal.

Pertanyaan: a) Berapakah tegangan keluaran pada titik B; dan

                    b) misalkan di titik B dihubungkan tegangan sebesar +10Volt DC, berapakah tegangan pada titik A?

Gambar disamping menunjukkan rangkaian pada Gambar Rangkaian Penyearah Setengah Gelombang dengan sinyal masukan 20Vpp AC dengan posisi di pusat pada tegangan +20VDC.

Pertanyaan: a). Berapakah tegangan puncak positif dan negatif dari sinyal input?, dan b). Apa bentuk gelombang keluaran rangkaian ini?

Gambar berikut merepresentasikan diagram rangkaian buck converter. Digunakan untuk menurunkan tegangan masukan konstan 50V. Kecepatan frekuensi switching adalah 20kHz. Induktansi L dan resistansi beban R buck konverter masing-masing 2mH dan 200 ohm. Dengan asumsi dioda dan transistor konverter ideal dan dengan dipilih output kapasitor filter cukup besar.

Pertanyaan: Pilih komponen yang tepat untuk 1, 2, dan 3 item dari pilihan A, B dan C seperti ditunjukkan pada Gambar tersebut

Gambar berikut menunjukkan bentuk gelombang hasil penyearahan dioda dari masukan gelombang sinus skema rangkaian Gambar tersebut.

Pertanyaan: Hitung durasi waktu untuk satu pulsa jika frekuensi jala-jala 50Hz

Pekerjan akhir dari memperbaiki perangkat elektronik adalah ....

Peralatan yang telah selesai diperbaiki selanjutnya di catat kedalam dokumen teknis yang meliputi seprti berikut, kecuali....
