Free Printable E.C.

1.

En los circuitos en paralelo el voltaje se reparte entre sus elementos.

a)

Verdadero

b)

Falso

2.

En los circuitos en serie el voltaje se reparte entre sus elementos.

a)

Verdadero

b)

Falso

3.

En los circuitos en serie todos los elementos tienen la misma intensidad eléctrica.

a)

Verdadero

b)

Falso

4.

Si colocamos dos bombillas formando un circuito en serie, alumbran más que si las colocamos en un circuito en paralelo

a)

Verdadero

b)

Falso

5.

Si colocamos dos bombillas formando un circuito en paralelo, la pila se agota antes que si las colocamos en un circuito en serie.

a)

Verdadero

b)

Falso

6.

En un circuito en serie, si una de las bombillas se funde, la otra puede seguir funcionando.

a)

Verdadero

b)

Falso

7.

¿Cual de las siguientes expresiones corresponde a la ley de Ohm?

a)

$V\ =\frac{I}{R}$

b)

$V\ =\ I\ \times R$

c)

$V\ =\ \frac{R}{I}$

d)

$I\ =V\times R$

8.

En un circuito en serie, la resistencia equivalente se calcula:

a)

$R_T=R_1+R_2$

b)

$\frac{1}{R_T}=\frac{1}{R_1}+\frac{1}{R_2}$

9.

La Corriente eléctrica se mide en Amperios y se define como:

a)

El flujo o cantidad de electrones que circulan a través de un medio conductor en un segundo.

b)

El grado de oposición que presenta un material conductor al paso de la corriente eléctrica.

c)

La diferencia de potencial entre dos cargas

d)

El poder o habilidad de una partícula para atraer o repeler otras partículas.

10.

La Resistencia eléctrica se mide en ohmios (Ω) y se define como:

a)

El flujo o cantidad de electrones que circulan a través de un medio conductor en la unidad de tiempo.

b)

El grado de oposición que presenta un material conductor al paso de la corriente eléctrica.

c)

La diferencia de potencial entre dos cargas

d)

El poder o habilidad de una partícula para atraer o repeler otras partículas.

11.

De acuerdo a las propiedades de los elementos constitutivos de un átomo podemos decir que un electrón tiene una carga eléctrica:

a)

POSITIVA

b)

NEGATIVA

c)

NEUTRA

d)

SIMPLE

12.

¿CON QUÉ COMPARARÍAS LA INTENSIDAD DE UN CIRCUITO ELÉCTRICO?

a)

CON LA ALTURA DE LA QUE CAE UNA CASCADA DE AGUA

b)

CON LA CANTIDAD DE AGUA ALMACENADA EN UN PANTANO

c)

CON LA PRESIÓN DEL AGUA POR UNA TUBERÍA

d)

CON LA CANTIDAD DE AGUA QUE CIRCULA POR UN RÍO

13.

¿CUÁL DE LOS SIGUIENTES CUADROS SON SÍMBOLOS O UNIDADES QUE CORRESPONDEN A LA INTENSIDAD ELÉCTRICA DE UN CIRCUITO?.

a)

$I,\ A,\ \Omega$

b)

$V,\ A,\ AMPERIO$

c)

$I,\ A,\ AMPERIO$

14.

SON BUENOS CONDUCTORES ELÉCTRICOS

a)

LOS PLÁSTICOS

b)

LA MADERA

c)

LOS METALES Y EL VIDRIO

d)

LOS METALES

15.

¿Cuál es el símbolo que se utiliza para representar la tensión eléctrica o voltaje?

a)

V

b)

R

c)

I

d)

A

16.

¿Unidad de medida de la resistencia eléctrica?

a)

Ténsion eléctrica

b)

Intensidad de corriente

c)

Ohmio

d)

Watt

17.

¿Unidad de medida de la tensión eléctrica?

a)

Amperio

b)

Voltio

c)

Ohmio

d)

Watt

18.

¿Unidad de medida de la intensidad de corriente eléctrica?

a)

Amperio

b)

Tensión

c)

Ohmio

d)

Watt

19.

¿Cuál es el símbolo que se utiliza para representar la resistencia eléctrica?

a)

V

b)

R

c)

I

d)

A

20.

¿Cuál es el símbolo que se utiliza para representar la unidad de medida de la resistencia eléctrica?

a)

£

b)

β

c)

π

d)

Ω

21.

¿Cuál es el símbolo que se utiliza para representar el amperio, que es la unidad de medida de la intensidad de corriente eléctrica?

a)

V

b)

A

c)

R

d)

Q

22.

En un circuito eléctrico, un componente con mucha resistencia...

a)

Reduce la cantidad de corriente que circula

b)

No altera la cantidad de corriente que circula

c)

Aumenta la cantidad de corriente que circula

d)

Ninguna de las demás respuestas es correcta

23.

Partes de un circuito eléctrico

a)

Alambres, grapas, aislantes, bombillas

b)

Baterías, focos, pilas, interruptores

c)

Interruptor, conductor, receptor, generador

d)

Generador, pilas, baterías, receptor

24.

Las cargas positivas y negativas se:

a)

Repelen

b)

Atraen

c)

Transforman energía

25.

Se puede decir que un cuerpo con electrones añadidos tendrá:

a)

Potencial negativo o carga negativa

b)

Potencial positivo o carga positiva

c)

En su estado natural, es decir carga neutra

d)

Una carga dependiendo del material.

26.

De una toma de corriente eléctrica en la casa se obtiene:

a)

Corriente Digital

b)

Corriente continua

c)

Corriente análoga

d)

Corriente alterna

27.

La corriente continua se puede obtener de:

a)

La toma corriente de la casa

b)

Una batería

c)

Un generador eléctrico

d)

Un dinamo

28.

UN CONDUCTOR ELÉCTRICO PRESENTA MENOS RESISTENCIA CUANTO ...

a)

MÁS GRUESO SEA

b)

MAYOR RESISTIVIDAD TENGA

c)

MAYOR LONGITUD TENGA

d)

MENOR LONGITUD TENGA

29.

El polímetro de la figura está midiendo:

a)

Potencia

b)

Voltaje

c)

Resistencia

d)

Intensidad

30.

Si un amperímetro muestra este resultado: 5.000 mA, la medida que muestra equivale a:

a)

5A

b)

5 KA

c)

0,5 A

d)

0,005 A

e)

Ninguna de las anteriores

31.

¿Qué elementos componen al átomo?

a)

Protones y neutrones.

b)

Electrones y Protones.

c)

Núcleo y neutrones.

d)

Protones, electrones y neutrones.

32.

IDENTIFICA SI EL SIGUIENTE CIRCUITO ES SERIE, PARALELO O MIXTO

a)

SERIE

b)

PARALELO

c)

MIXTO

33.

IDENTIFICA SI EL SIGUIENTE CIRCUITO ES SERIE, PARALELO O MIXTO

a)

SERIE

b)

PARALELO

c)

MIXTO

34.

IDENTIFICA SI EL SIGUIENTE CIRCUITO ES SERIE, PARALELO O MIXTO

a)

SERIE

b)

PARALELO

c)

MIXTO

35.

¿Cuál es la Intensidad de un circuito en paralelo?

a)

I = I₁ = I₂

b)

I = I₁ + I₂

c)

V = V₁ = V₂

d)

V = V₁ + V₂

36.

La suma de los voltajes de los elementos en serie de un circuito eléctrico es igual a:

a)

La mitad de la tensión del primer elemento

b)

A cero voltios

c)

El voltaje del generador

d)

Ninguna de las anteriores

37.

Selecciona los 2 tipos de corriente eléctrica:

a)

Corriente continua, CC

b)

Corriente Conductora, CC

c)

Corriente Neutra. CN

d)

Corriente alterna, AC

38.

El valor de el Voltaje, para un circuito con una Intensidad de Corriente de 4A y una Resistencia de 3Ω, corresponde a:

a)

24 V

b)

8 V

c)

12 A

d)

12 V

39.

¿Cuál es el símbolo de la fuente de energía?

a)

b)

c)

d)

40.

Según la figura, la resistencia total del circuito es...

a)

4 ohm

b)

14 ohm

c)

5 ohm

d)

18 ohm

41.

la función del interruptor es

a)

Permitir el paso de la corriente

b)

Permitir el paso de los electrones

c)

Permitir o interrumpir el paso de la corriente o electrones

d)

Permitir el paso de los electrones y la corriente

42.

El hilo conductor tiene como funcion

a)

Sirve de transporte de los electrones desde el polo negativo hasta el pòlo positivo

b)

Sirve para encender el receptor o bombillo

c)

Permite que los elementos del circuito no se separen

d)

Permite producir la energía del circuito

43.

¿Qué ocurre cuando una lámpara se quema en un circuito en paralelo?

a)

Se apagan todas las lámparas.

b)

El resto de las lámparas reciben mayor tensión.

c)

Solo esa lámpara deja de funcionar.

d)

El resto de las lámparas reciben menor tensión.

44.

La electricidad se puede transformar en:

a)

Calor

b)

Luz

c)

Magnetismo

d)

Movimiento

e)

Información

45.

Si ponemos 3 pilas de 1,5 voltios en un mando a distancia, ¿qué voltaje obtenemos?

a)

1,5 voltios

b)

4,5 voltios

c)

3 voltios

d)

0 voltios

46.

¿En cuál de los 2 montajes lucen más las bombillas?

a)

b)

c)

Los 2 lucen por igual.

47.

Una vez que llega a nuestras casas el voltaje de la corriente eléctrica es de...

a)

220/230 V

b)

125 V

c)

380 V

d)

220 V

48.

¿Que representa este símbolo?

a)

Punto de luz

b)

Punto de acometida

c)

Interruptor general

d)

Interruptor automático

49.

Selecciona un elemento de control

a)

Interruptor

b)

Control

c)

Cable

d)

Candado

50.

Son elementos de accionamiento manual que sirven para activar contactos, lámparas, etc. Pero dejan de ejercer su función cuando se deja de actuar sobre ellos

a)

Réles

b)

Conmutadores

c)

Interruptores

d)

Pulsadores

51.

Un _____ consiste en un solo alambre que suele ser de cobre o aluminio

a)

Hilo

b)

Fusible

c)

Aislante

d)

Apagador

52.

¿A que elemento electrónico corresponde el siguiente símbolo?

a)

Pilas

b)

Diodo LED

c)

Resistencia

d)

Cable conductor

e)

Lámpara

53.

¿A qué elemento electrónico corresponde el siguiente símbolo?

a)

Pila

b)

Diodo LED

c)

Lámpara

d)

Resistencia

54.

¿A qué elemento electrónico corresponde el siguiente símbolo?

a)

Portapila

b)

Led

c)

Pulsador

d)

Resistencia

55.

12300 ohmios es igual que

a)

12,3 ohmios

b)

12,3 kilo ohmios

c)

123 kilo ohmios

56.

a)

Si se rompe la lámpara 1 siguen funcionando la 2 y 3

b)

Si se rompe la lámpara 1 dejan de funcionar la 2 y 3

c)

Si se rompe la lámpara 2 deja de funcionar la 1

d)

Si se rompe la lámpara 3 deja de funcionar la 1

57.

Un material que conduce bien la electricidad se dice que tiene:

a)

baja resistividad

b)

alta resistividad

c)

buen aislante

d)

buen semiconductor

58.

La unidad de carga en el Sistema Internacional es:

a)

Coulomb (C)

b)

Amepre (A)

c)

Volt (V)

d)

Newton (N)

59.

La carga eléctrica de un protón es:

a)

$1,6x10^{-19}C$

b)

$-1,6x10^{-19}C$

c)

$1,9x10^{-16}C$

d)

$-1,9x10^{-16}C$

60.

¿Qué es la potencia eléctrica?

a)

La cantidad de energía eléctrica que se consume en un tiempo determinado

b)

La cantidad de carga eléctrica que puede pasar por un conductor en un tiempo determinado

c)

La cantidad de trabajo que se puede realizar con la energía eléctrica

d)

La resistencia que presenta un conductor al paso de la corriente eléctrica

61.

Si un circuito consume 2 Amperios con 120V de tensión, cual es la potencia del circuito?

a)

200A

b)

240A

c)

200VA

d)

240VA

62.

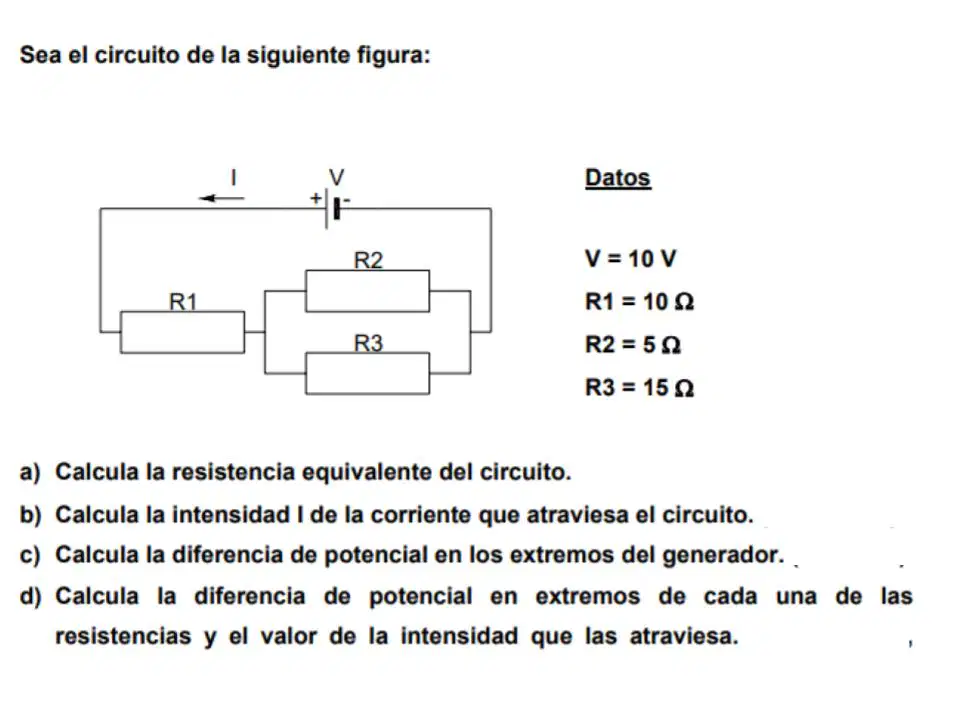

Calcula los apartados del siguiente circuito:

a)

a) $R_{eq1_{ }}=\frac{55}{4}\Omega$

b) $I=\frac{8}{11}A$

c) V = 10 V

d) $V\ _{en\ R1_{ }}=\frac{80}{11}\ V;\ V\ _{en\ Req1}=\frac{30}{11}\ V;\ I\ en\ R_{3_{ }}=\frac{2}{11}A;\ I\ en\ R_2=\frac{6}{11}A$

b)

a) $R_{eq1_{ }}=\frac{55}{4}\Omega$

b) $I=\frac{6}{11}A$

c) V = 10 V

d) $V\ _{en\ R1_{ }}=\frac{80}{11}\ V;\ V\ _{en\ Req1}=\frac{30}{11}\ V;\ I\ en\ R_{3_{ }}=\frac{1}{11}A;\ I\ en\ R_2=\frac{5}{11}A$

E.C.

Total questions: 62

Worksheet time: 50mins
