Free Printable فيزياء تالته final exam 2

1.

الأشكال التخطيطية (1) ، (2) ، (3) ، (4) تمثل خطوات الحصول على فوتونات الليزر

فإن الترتيب الصحيح لخطوات الحصول على شعاع الليزر هو ...........................؟

a)

$3\leftarrow4\leftarrow2\leftarrow1$

b)

$3\leftarrow2\leftarrow1\leftarrow4$

c)

$3\leftarrow4\leftarrow1\leftarrow2$

d)

$3\leftarrow2\leftarrow4\leftarrow1$

2.

تعبر الأشكال البيانية التالية يعبر عن العلاقة بين شدة الإشعاع والطول الموجى $\left(\lambda\right)$ لعدة مصادر ضوئية بنفس مقياس الرسم، أى شكل يمثل الإشعاع الذي يمكن استخدامه في التصوير المجسم .................................؟

a)

b)

c)

d)

3.

يوضح الشكل وضع الإسكان المعكوس في غاز النيون والفترة الزمنية التي قضتها كل ذرة من الذرات الخمسة المثارة بالمستوى شبه المستقر $\left(E_2\right)$ حتي لحظة ما، ويفرض أنه بعد مضى $\left(5\times10^{-4}\ s\right)$ من تلك اللحظة ستصل فوتونات طاقة كل منها $\left(E_2-E_1\right)$ إلي إلي الذرات الخمسة الموضحة بالمستوى $\left(E_2\right)$ أيا مم الذرات الخمسة ستحث قبل انتهاء فترة العمر لها .....................................؟

( $10^{-3}\ s=\left(E_2\right)$ بفرض ان فترة العمر للمستوى شبه المستقر)

a)

$e_1\ ،\ e_3$

b)

$e_2\ ،\ e_4$

c)

$e_2\ ،\ e_5$

d)

$e_1\ ،\ e_2\ ،\ e_5$

4.

في ظاهرة كومتون لوحظ أنه عند سقوط فوتون من أشعة جاما طوله الموجي $\left(\lambda\right)$ علي إلكترون حر، فقد الفوتون $\frac{1}{4}$ طاقته، فإن الطول الموجي للفوتون المشتت يصبح .....................................؟

a)

$2\ \lambda$

b)

$\frac{4}{3}\ \lambda$

c)

$4\ \lambda$

d)

$\frac{3}{2}\ \lambda$

5.

فوتون متحرك تردده $7.9\times10^{11}\ kHz$ فإن الكتلة المكافئة له ............................؟

( $h=6.625\times10^{-34}J.s\ ،\ c=3\times10^8\ m.s^{-1}$ : علماً بأن)

a)

$5.82\times10^{-39}\ kg$

b)

$1.74\times10^{-27}\ kg$

c)

$5.82\times10^{-36}\ kg$

d)

$1.74\times10^{-30}\ kg$

6.

فوتون $\left(x\right)$ تردده $9.375\times10^{14}\ Hz$ وفوتون $\left(y\right)$ تردده $1.25\times10^{15}\ Hz$ ، فإن النسبة بين كمية تحرك الفوتون $\left(x\right)$ إلى كمية تحرك الفوتون $\left(y\right)$ $\left(\frac{\left(P_L\right)_x}{\left(P_L\right)_y}\right)$ تساوى .............................؟

a)

$\frac{4}{3}$

b)

$\frac{4}{1}$

c)

$\frac{3}{1}$

d)

$\frac{3}{4}$

7.

إذا علمت أن كتلة الالكترون = $9.1\times10^{-31}\ kg$ ، شحنة الإلكترون = $1.6\times10^{-19}\ C$ ، ثابت بلانك = $6.625\times10^{-34}\ J.s$ ، سرعة الضوء في الفراغ = $3\times10^8\ m.s^{-1}$ ؟

مستعيناً بالبيانات على الرسم تكون أقصى سرعة للإلكترون المنبعث نتيجة سقوط فوتون $UV$ على سطح فلز الثوريوم تساوى .........................؟

a)

$7.43\times10^4\ m.s^{-1}$

b)

$7.43\times10^6\ m.s^{-1}$

c)

$7.43\times10^5\ m.s^{-1}$

d)

$7.43\times10^3\ m.s^{-1}$

8.

في الميكروسكوب الالكتروني تكون النسبة بين أقصى سرعة للإلكترونات عند استخدام فرق جهد قدره $60\ kV$ إلي أقصى سرعة للإلكترونات عند استخدام فرق جهد قدره $20\ kV$ هي ...............................؟

( $1.6\times10^{-19}\ C=وشحنه\ الالكترون$ $9.1\times10^{-31}\ kg=كتله\ الالكترون$ )

a)

$\frac{1}{\sqrt[]{3}}$

b)

$\sqrt[]{3}$

c)

$3$

d)

$\frac{1}{3}$

9.

سطح معدني دالة الشغل لمعدنه $\left(E_w\right)$ أسقط غليه فوتون طاقته $\left(E_1\right)$ والتي تساوى ثلاثة أمثال دالة الشغل للمعدن فتحرر الإلكترون بسرعة $\left(v\right)$ وعند استبدال الفوتون الاول بأخر طاقته $\left(E_2\right)$ والتي تساوى سبعة أمثال دالة الشغل للمعدن فإن الإلكترون سيتحرر بسرعة ..........................؟

a)

$\sqrt[]{3}\ v$

b)

$3\ v$

c)

$3$

d)

$\frac{1}{3}$

10.

الشكل المقابل يمثل سلكاً مستقيماً يمر به تيار كهربي شدته $\left(I\right)$ والنقطتان $A\ ،\ C$ علي جانبي السلك ، فإذا كانت كثافة الفيض عند النقطة $A$ هى $B_A$ وكثافة الفيض المغناطيسي عند النقطة $C$ هى $B_C$ فإن النسبة $\left(\frac{B_A}{B_C}\right)$ تساوى .................................؟

a)

$\frac{1}{\pi}$

b)

$\frac{1}{2\ \pi}$

c)

$2\ \pi$

d)

$\pi$

11.

ملفان دائريان لهما نفس المركز ونفس عدد اللفات ومختلفان في نصف القطر ويمر بكل منهما تيار كهربي $I_2\ ،\ I_1$ كما هو موضح بالشكل ، إذا علمت أن كثافة الفيض المغناطيسي الناشئ عن تيار كل ملف عند المركز المشترك تساوى $\left(B\right)$ ، فأي من الاختيارات التالية يعبر بشكل صحيح عن العلاقة بين قيمة $I_2\ ،\ I_1$ واتجاههما وكذلك محصلة كثافة الفيض المغناطيسي الناشئ عنهما عند المركز المشترك $\left(B_t\right)$ ......................................؟

a)

$فى\ نفس\ الاتجاه\ I_1=I_2$ $2\ B$ ،

b)

$فى\ عكس\ الاتجاه\ I_2=2\ I_1$

$صفر$ ،

c)

$فى\ عكس\ الاتجاه\ I_2=I_1$

$صفر$ ،

d)

$فى\ نفس\ الاتجاه\ I_2=\frac{1}{2}\ I_1$

$2\ B$ ،

12.

حلقة معدنية يمر بها تيار كهربي شدته $2\ I$ فيولد فيض مغناطيسي عند مركز الحلقة $\left(m\right)$ كثافته $\left(B\right)$ ، ثم وضع سلكان مستقيمان (1) ، (2) مماسان للحلقة وفي نفس مستواها كما بالشكل ويمر بكل منهما تيار كهربي ، لكي تظل محصلة كثافة الفيض المغناطيسي عند النقطة $\left(m\right)$ هي $\left(B\right)$ فإن التيار المار في السلك (2) تكون شدته .................... واتجاهه ..................؟

a)

لاعلى الصفحه ، $I$

b)

لاسفل الصفحه ، $I$

c)

لاسفل الصفحه ، $2\ I$

d)

لاعلى الصفحه ، $2\ I$

13.

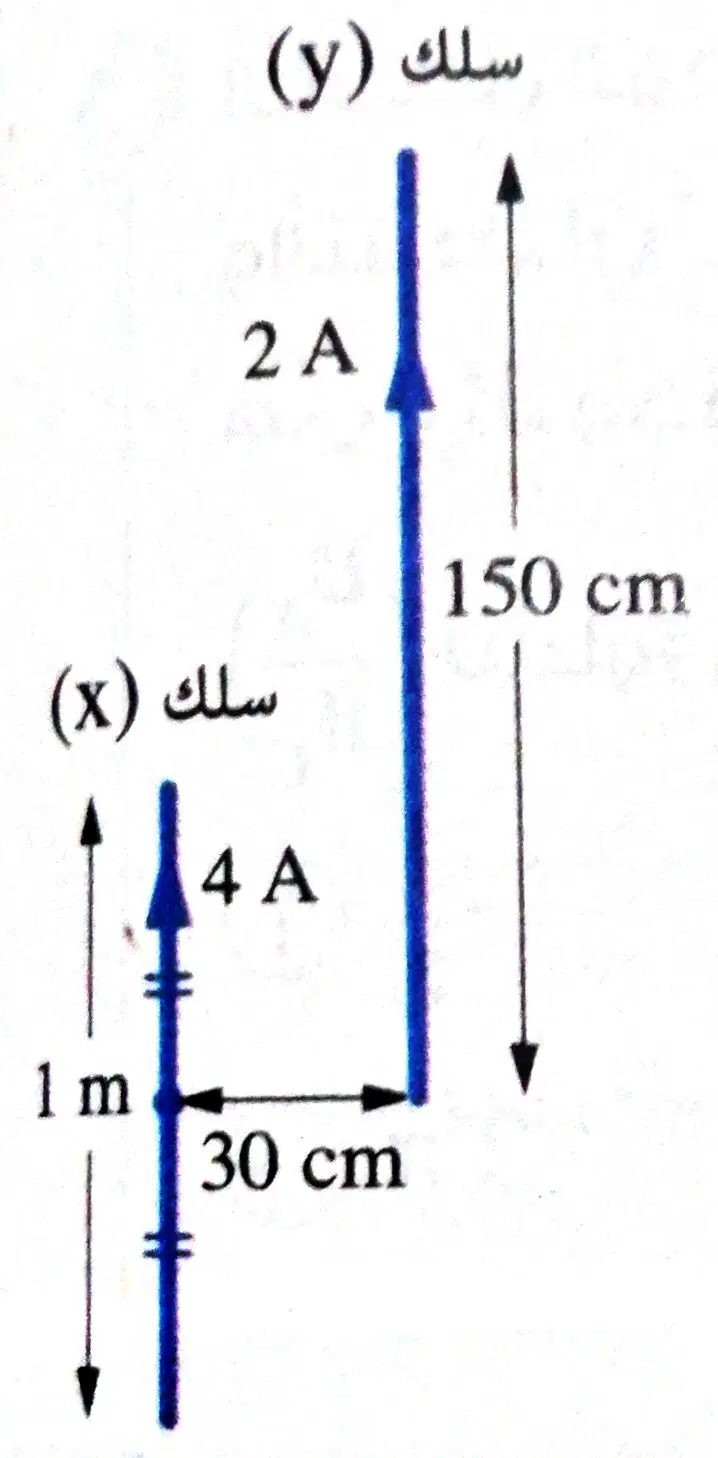

سلكان $y\ ،\ x$ مستقيمان متوازيان يمر بهما تيار كهربي كما بالشكل ، فإن القوة المتبادلة بين السلكين تساوى ...............................؟

( $\mu=4\ \pi\times10^{-7}\ T.m.A^{-1}$ : علما بان)

a)

$2.67\times10^{-6}\ N$

b)

$8\times10^{-6}\ N$

c)

$5\times10^{-6}\ N$

d)

$5.33\times10^{-6}\ N$

14.

ملف مستطيل أبعاده $40\ cm\ ،\ 20\ cm$ وعدد لفاته $5$ لفات وضع في مجال مغناطيسي كثافة فيضه $0.02\ T$ بحيث يصنع مستوى الملف زاوية $55^{\circ}$ مع اتجاه الفيض المغناطيسي عند مرور تيار شدته $4\ A$ بالملف ، فإن عزم الأزدواج المغناطيسي المؤثر علي الملف يساوى ..............................؟

a)

$18.4\times10^{-3}\ N.m$

b)

$26.2\times10^{-3}\ N.m$

c)

$320\times10^{-3}\ N.m$

d)

$640\times10^{-3}\ N.m$

15.

فولتميتر مقاومته $100\ \Omega$ وأقصي فرق جهد يمكنه قياسه $1\ V$ ، فإن قيمة مضاعف الجهد اللازم توصيله والذي يعمل على زيادة قيمة فرق الجهد المقاس بمقدار $10$ مرات تساوى .................................؟

a)

$0.9\ k\Omega$

b)

$10\ k\Omega$

c)

$1.1\ k\Omega$

d)

$1\ k\Omega$

16.

سلك معدني مستقيم يمر به تيار كهربي $\left(I\right)$ ثني إلى جزئين متساويين ومتعامدين $bc\ ،\ ab\$ ثم وضع داخل مجال مغناطيسي منتظم عمودي على جزئى السلك كما هو موضح بالشكل ، نحو اي نقطة $\left(Z\ ،Y\ ،X\ ،W\right)$ تتحرك النقطة $b$ ............................؟

a)

Y النقطة

b)

X النقطة

c)

W النقطة

d)

Z النقطة

17.

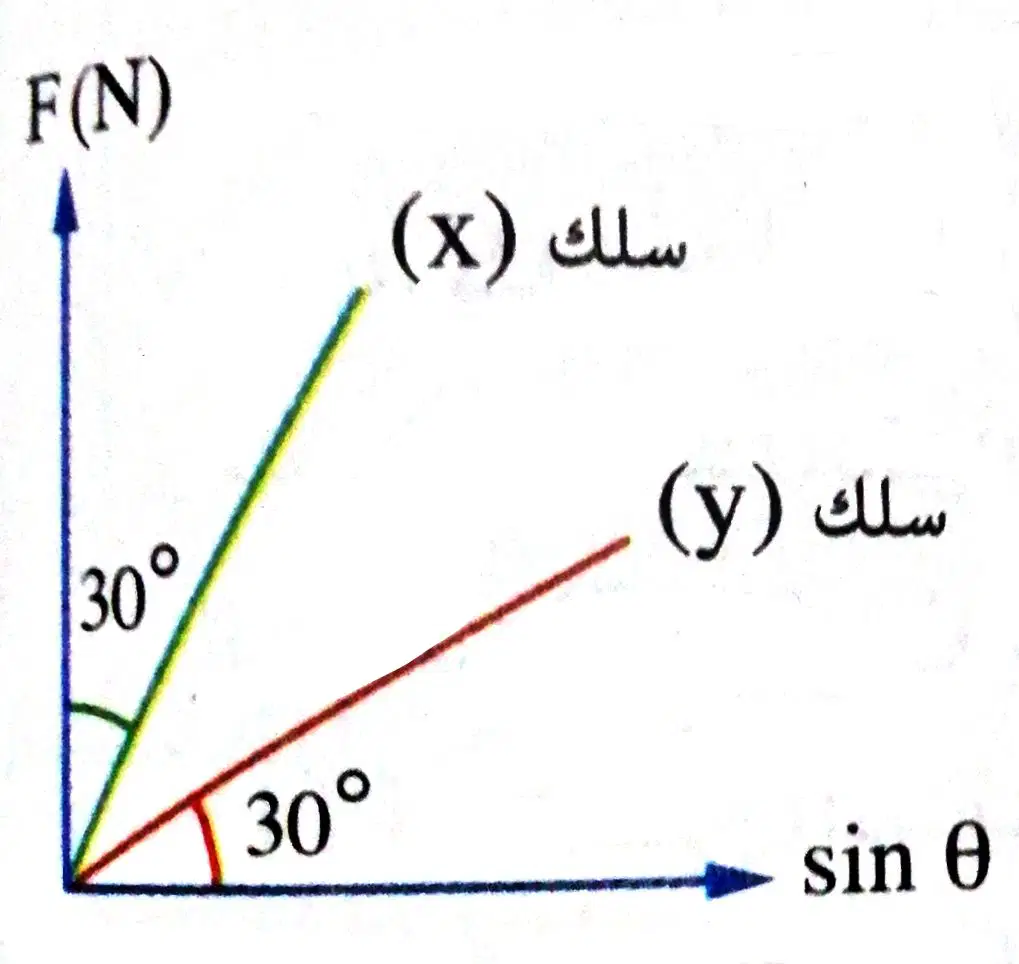

يوضح الشكل البياني العلاقة بين القوة المغناطيسية $\left(F\right)$ المؤثرة على سلكين مستقيمين $y\ ،\ x$ وجيب الزاوية $\left(\sin\theta\right)$ المحصورة بين كل سلك واتجاه المجال المغناطيسي الموضوعين فيه والذي كثافة فيضه $\left(B\right)$ ؟

إذا علمت أن النسبة بين $\frac{3}{4}=\frac{\left(x\right)\ شده\ التيار\ المار\ بالسلك}{\left(y\right)\ شده\ التيار\ المار\ بالسلك}$ فإن النسبة بين $\frac{\left(x\right)\ طول\ السلك}{\left(y\right)\ طول\ السلك}$ تساوى ................................؟

a)

$\frac{4}{3}$

b)

$\frac{4}{9}$

c)

$\frac{4}{1}$

d)

$\frac{8}{3}$

18.

يعبر الشكلان البيانيان عن العلاقة بين شدة التيار المراد قياسه في جهازى اميتر مختلفين ومقلوب قيمة مقاومة متغيرة $\left(R_s\right)$ تمثل مجزئ التيار في كل منهما ، فتكون النسبة بين مقاومة الجلڤانومتر في الاميتر الاول ومقاومة الجلڤانومتر في الاميتر الثاني $\left(\frac{\left(R_g\right)_1}{\left(R_g\right)_2}\right)$ تساوى ..................................؟

a)

$\frac{1}{3}$

b)

$\frac{2}{1}$

c)

$\frac{3}{1}$

d)

$\frac{1}{2}$

19.

أوميتر يحتوى على جلڤانومتر قراءة نهاية تدريجه $I_g$ وعندما توصل مقاومة خارجية $\left(R\right)$ بين طرفي الأوميتر تصبح شدة التيار الكهربي المار به $\frac{3}{4}\ I_g$ ، وعندما تستبدل المقاومة $\left(R\right)$ بأخرى قيمتها $\left(3\ R\right)$ فإن التيار المار يصبح .................................؟

a)

$\frac{1}{4}\ I_g$

b)

$\frac{1}{3}\ I_g$

c)

$\frac{4}{9}\ I_g$

d)

$\frac{1}{2}\ I_g$

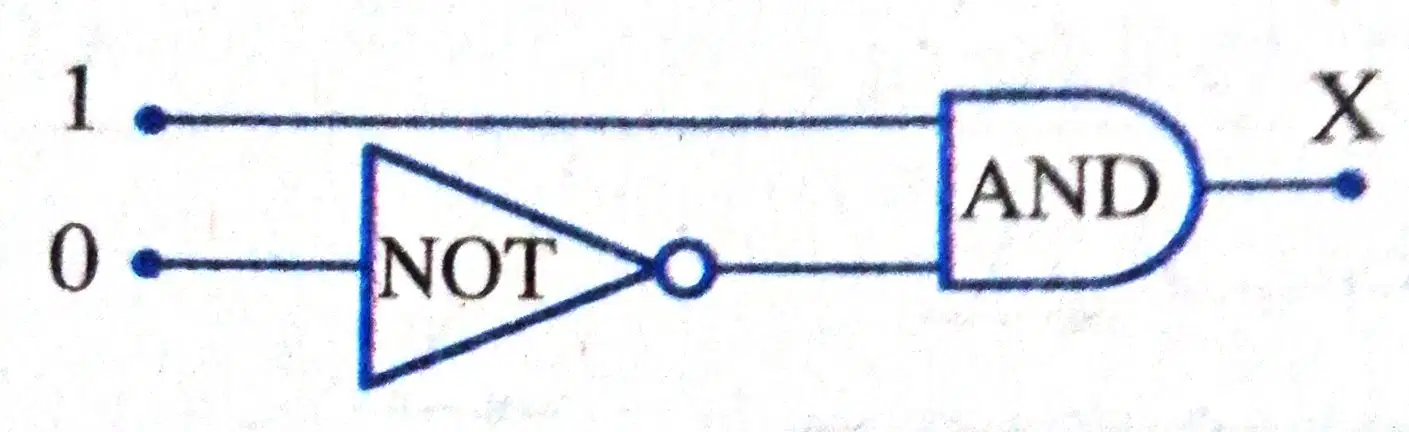

20.

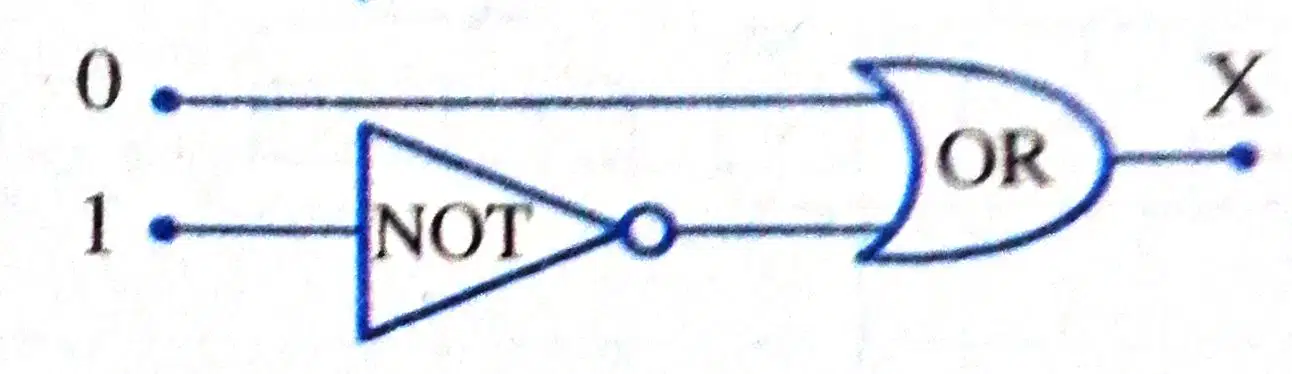

في اي من الدوائر المنطقية التالية يكون قيمة جهد الخرج $\left(X\right)$ عالياً ................................؟

a)

b)

c)

d)

21.

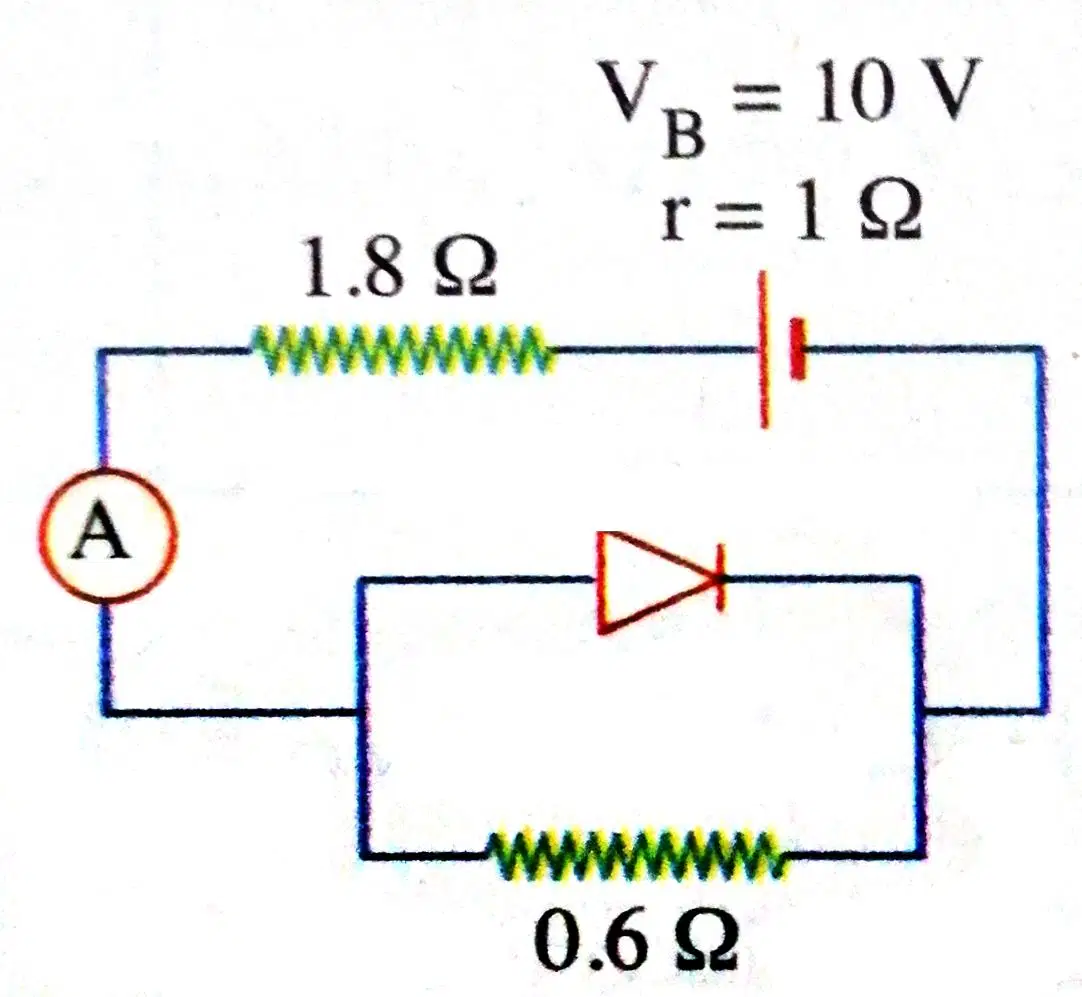

في الدائرة الكهربية الموضحة بفرض ان مقاومة الدايود في حالة التوصيل الامامي $0.3\ \Omega=$ ومقاومته في حالة التوصيل العكسي لا نهائيه ، فإن قراءة الاميتر تساوى ..............................؟

a)

2.94 A

b)

3.33 A

c)

2.71 A

d)

3.57 A

22.

إذا كانت نسبة التوزيع $\left(\alpha_e\right)$ لترانزستور هي $0.99$ ، فإن النسبة $\frac{I_E\ شده\ تيار\ الباعث}{I_B\ شده\ تيار\ القاعده}$ =.........................؟

a)

100

b)

99

c)

200

d)

198

23.

يوضح الشكل البياني العلاقة بين تركيز الإلكترونات الحرة $\left(n\right)$ ومقلوب تركيز الفجوات $\left(\frac{1}{p}\right)$ وذلك لبلورتين $\left(x\right)،\left(y\right)$ غير نقيتين من مادة شبه موصلة ، فإن النسبة بين $\frac{\left[n_{ix}\right]\left(x\right)\ تركيز\ الالكترونات\ الحره\ فى\ البلوره\ النقيه}{\left[n_{iy}\right]\left(y\right)\ تركيز\ الفجوات\ فى\ البلوره\ النقيه}$ = .................................؟

a)

$\frac{25}{9}$

b)

$\frac{25}{36}$

c)

$\frac{5}{6}$

d)

$\frac{5}{3}$

24.

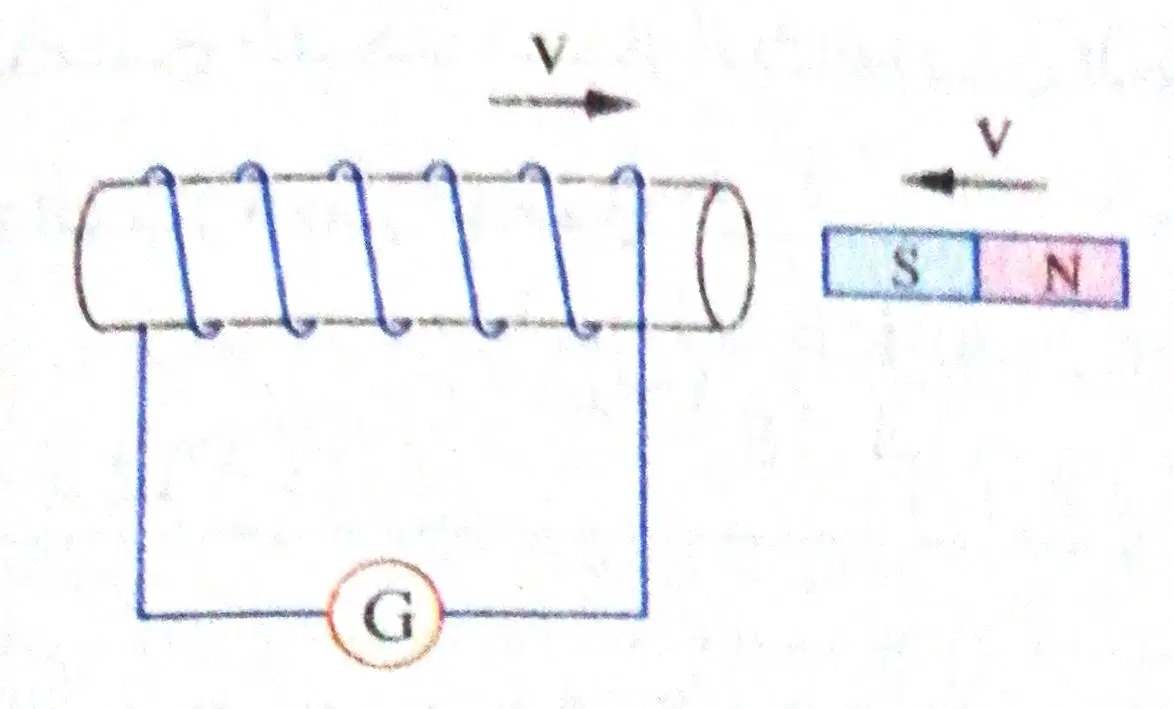

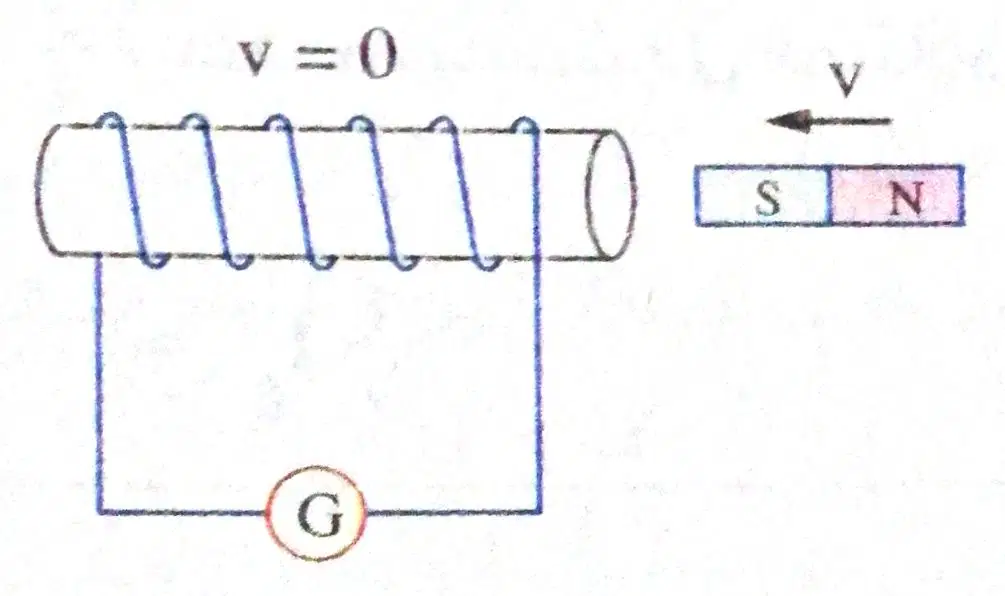

استخدم مغناطيس وملف لولبي وجاڤانومتر لتحقيق قانون فاراداي للحث الكهرومغناطيسي ونفذت التجربة اربع مرات ، حيث تم تحريك المغناطيس والملف بالسرعات الموضحة بالأشكال الاربعه ، فإن مؤشر الجلڤانومتر يكون له أكبر انحراف في التجربة ..................................؟

a)

b)

c)

d)

25.

ملفان دائريان (1) ، (2) عدد لفاتهما $N_2\ ،\ N_1$ علي الترتيب ولهما نفس مساحة المقطع وضع في فيض مغناطيسي عمودى علي مستويهما ، عند تغير كثافة الفيض الذي يقطعهما بنفس المعدل لوحظ أن متوسط (ق.د.ك) المستحثة بالملف يساوى ربع قيمته المتولدة بالملف (1) فإن ...........................؟

a)

$N_1=\frac{1}{4}\ N_2$

b)

$N_1=8\ N_2$

c)

$N_1=4\ N_2$

d)

$N_1=\frac{1}{8}\ N_2$

26.

أمامك أربع قطع معدنية متماثلة الأبعاد لمعادن مختلفة، والجدول المقابل يبين قيم التوصيلية الكهربية لمعادن تلك القطع ، عند تعرض القطع المعدنية لنفس الفيض المغناطيسي المتغير الناتج عن مصدر تيار متردد ومع إهمال الاختلاف في النفاذية المغناطيسية لهذه المعادن ، فإن القطعة المعدنية التي تتولد فيها أقل كمية من الطاقة الحرارية نتيجة التيارات الدوامية هي القطعة التي من المعدن ................................؟

a)

W

b)

X

c)

Y

d)

Z

27.

يوضح الشكل سلك مستقيم $\left(xy\right)$ طوله $20\ cm$ يتحرك عمودياً علي اتجاه فيض مغناطيسي منتظم بسرعة $2\ \frac{m}{s}$ ، فتولد بين طرفيه قوة دافعة مستحثة مقدارها $0.02\ V$ ، حيث أصبح جهد النقطة $\left(x\right)$ اكبر من جهد النقطة $\left(y\right)$ ، فإن قيمة واتجاه كثافة الفيض المغناطيسي .............................؟

a)

، $0.05\ T$

عمودى على الصفحه للداخل

b)

، $0.5\ T$

عمودى على الصفحه للداخل

c)

، $0.05\ T$

عمودى على الصفحه للخارج

d)

، $0.5\ T$

عمودى على الصفحه للخارج

28.

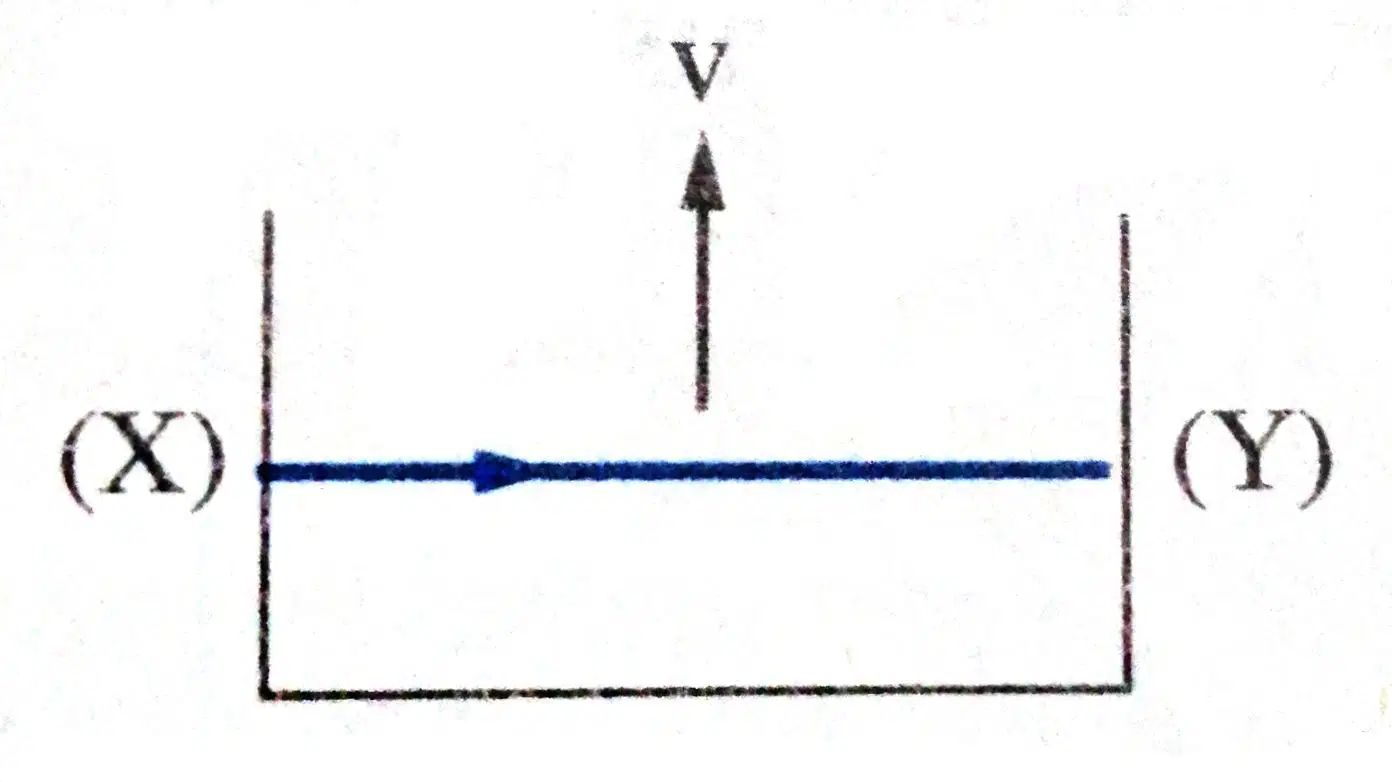

يمثل الشكل سلك مستقيم $\left(XY\right)$ موضوعاً في مستوى الصفحة يتحرك لأعلى بسرعة $v$ فيتولد فيه تيار مستحث اتجاهه من $\left(X\right)$ الي $\left(Y\right)$ ، اي من الأشكال التالية تعبر عن اتجاه الفيض المغناطيسي المؤثر علي السلك بالنسبة لمستوى الصفحة ؟

a)

b)

c)

d)

29.

يبدأ ملف دينامو دورانه من الوضع العمودى بتردد $50\ Hz$ ويعطي قوة دافعة مستحثة عظمي مقدارها $100\ V$ فيكون الزمن اللازم لوصول القوة الدافعة المستحثة الي $50\ V$ للمرة الثانية من بدء الدوران يساوى ................................؟

a)

(1/600) s

b)

(1/400) s

c)

(1/120) s

d)

(1/200) s

30.

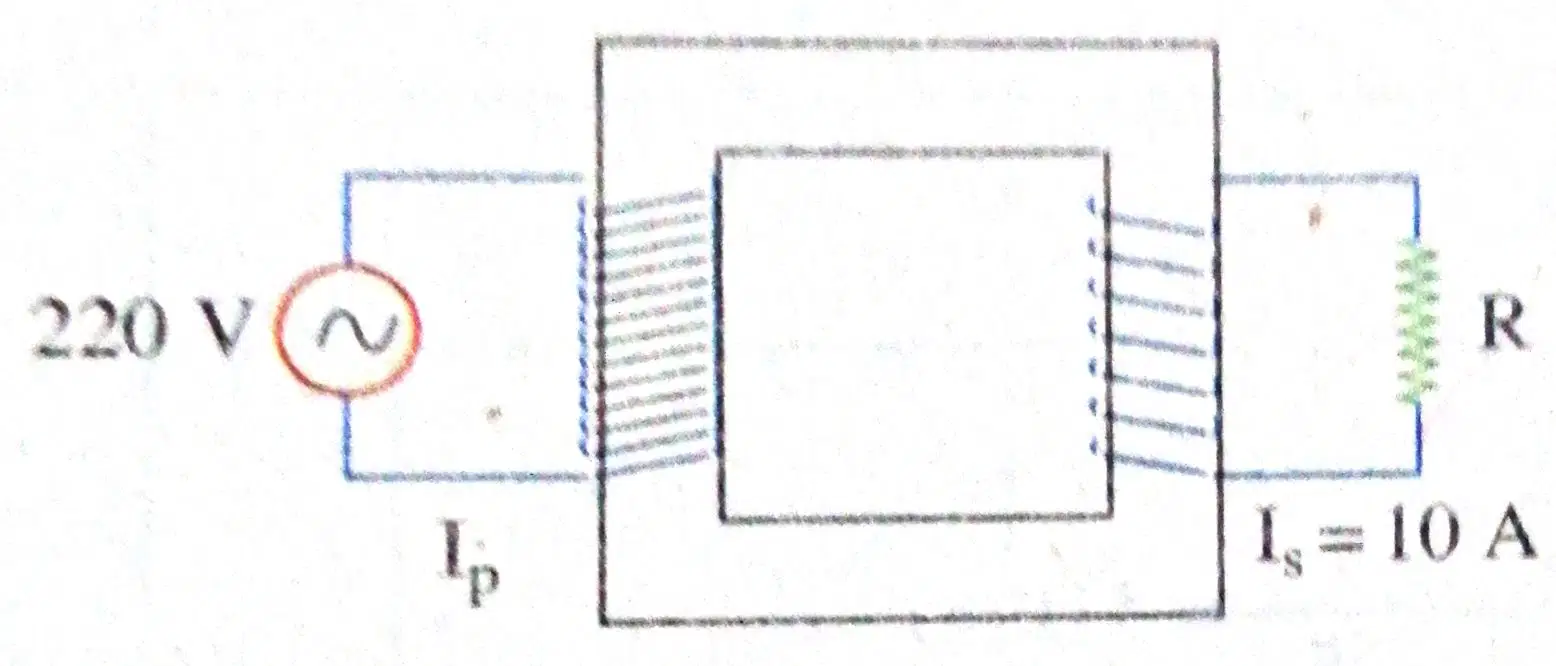

يوضح الشكل محولاً كهربياً خافضاً للجهد كفاءته $80\ \%$ والنسبة بين عددى لفات ملفيه $\frac{3}{5}$ ، فإن قيمة كل من فرق الجهد الناتج عند الملف الثانوى وشدة التيار المار بالملف الابتدائي هي علي الترتيب ...............؟

a)

$6\ A\ ،\ 108.3\ V$

b)

$8\ A\ ،\ 105.6\ V$

c)

$8\ A\ ،\ 108.3\ V$

d)

$6\ A\ ،\ 105.6\ V$

31.

ملف موضوع عمودياً علي اتجاه مجال مغناطيسي منتظم ، فإن النسبة بين $\frac{\left(t\right)\ متوسط\ القوه\ الدافعه\ الكهربيه\ المستحثه\ بالملف\ عندما\ يدار\ ربع\ دوره\ خلال\ زمن}{\left(t\right)\ متوسط\ القوه\ الدافعه\ الكهربيه\ المستحثه\ بالملف\ عندما\ يدار\ نصف\ دوره\ خلال\ نفس\ الزمن}$ = ........................؟

a)

0.5

b)

1

c)

0.25

d)

0.75

32.

ملفان متجاوران ملفوفان علي قلب من الحديد كما بالشكل ، فعند لحظة غلق المفتاح $K$ ...........................؟

a)

تزداد إضاءة المصباح وتظل قراءة الڤولتميتر ثابتة

b)

تقل إضاءة المصباح وتزداد قراءة الڤولتميتر

c)

تقل إضاءة المصباح وتقل قراءة الڤولتميتر

d)

تقل إضاءة المصباح وتظل قراءة الڤولتميتر ثابتة

33.

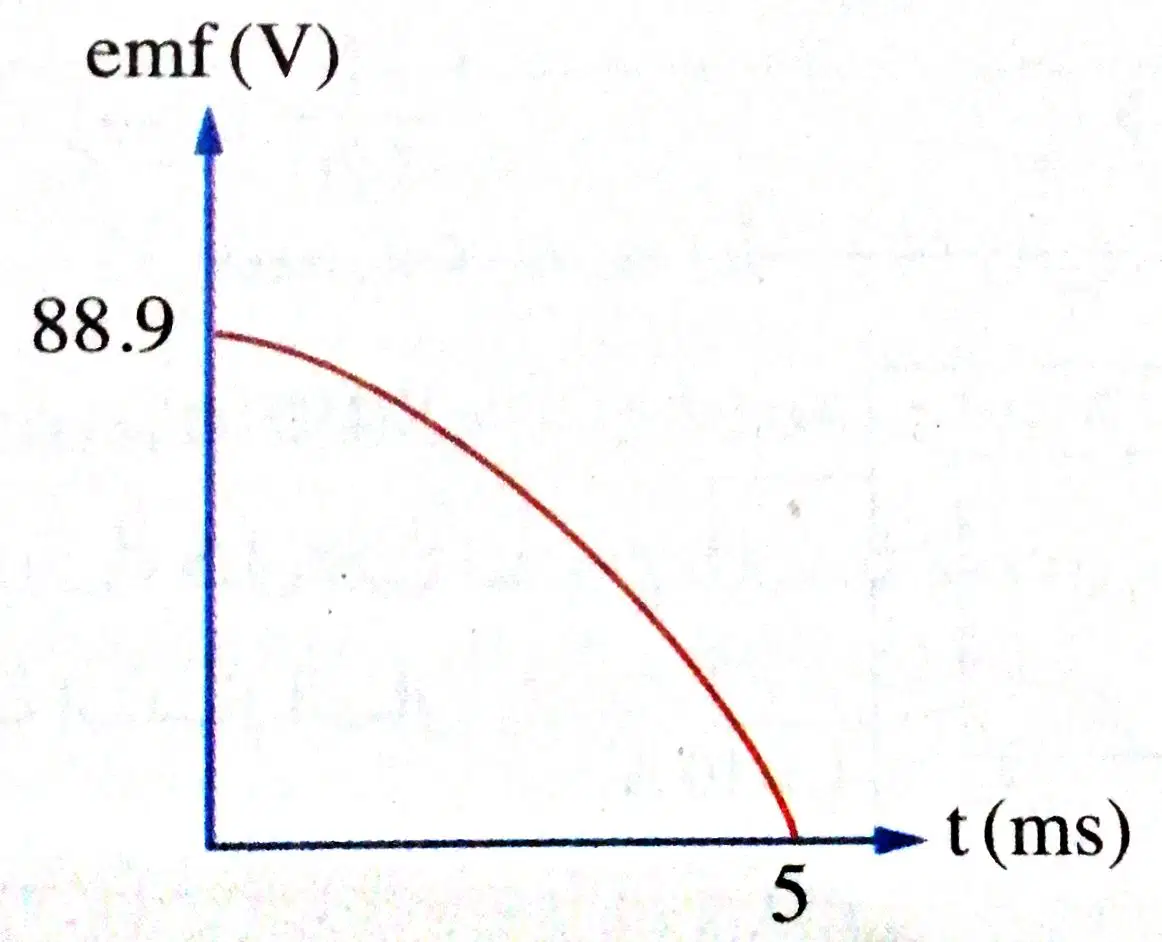

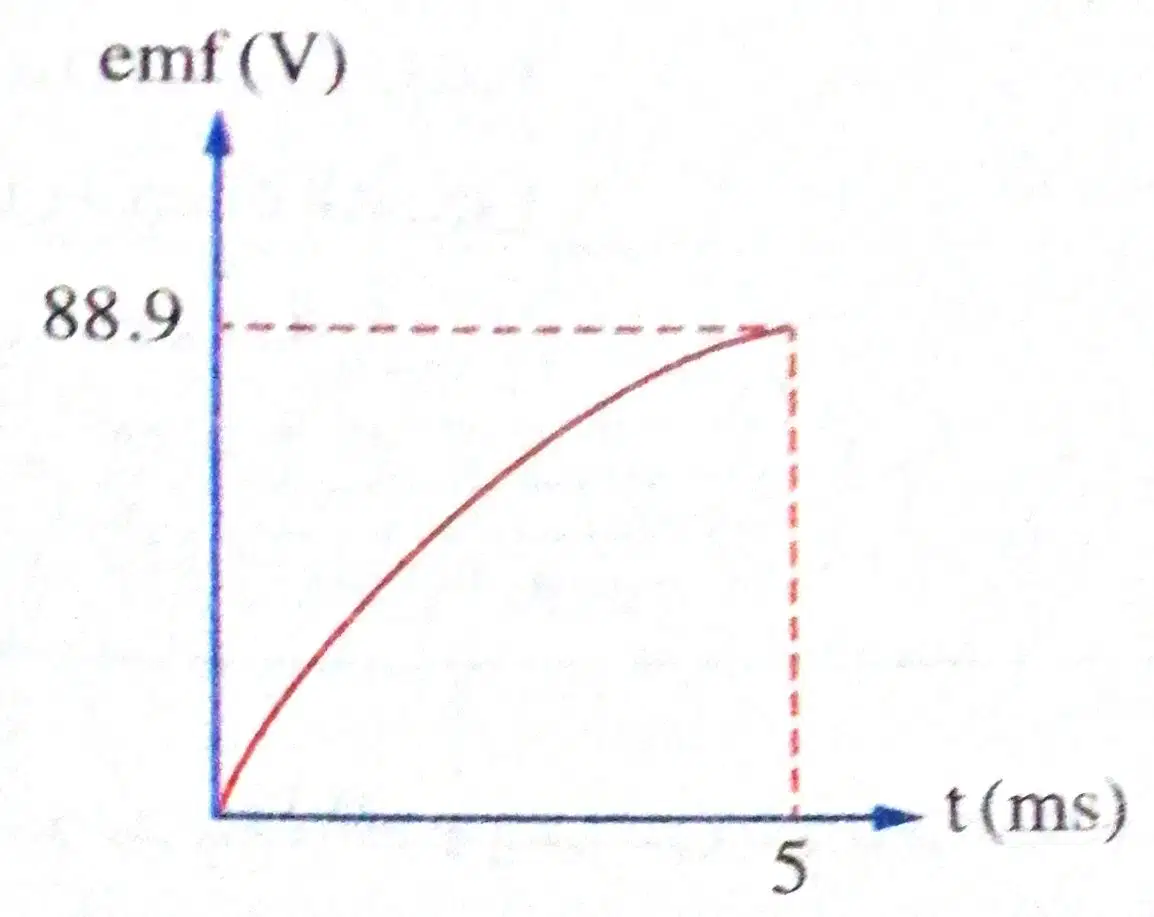

ملف دينامو مساحته $0.1\ m^2$ مكون من $200$ لفة يدور بتردد $50\ Hz$ بين قطبي مغناطيس كثافة فيضه $20\ mT$ بدءاً من الوضع العمودى كما هو موضح بالشكل ، أي شكل بياني يعبر تعبيراً صحيحاً عن قيم $emf$ اللحظية المتولدة في ملف الدينامو عند دورانه من الوضع المبين خلال الفترة من $0\ ms$ إلى $5\ ms$ ...........................؟

a)

b)

c)

d)

34.

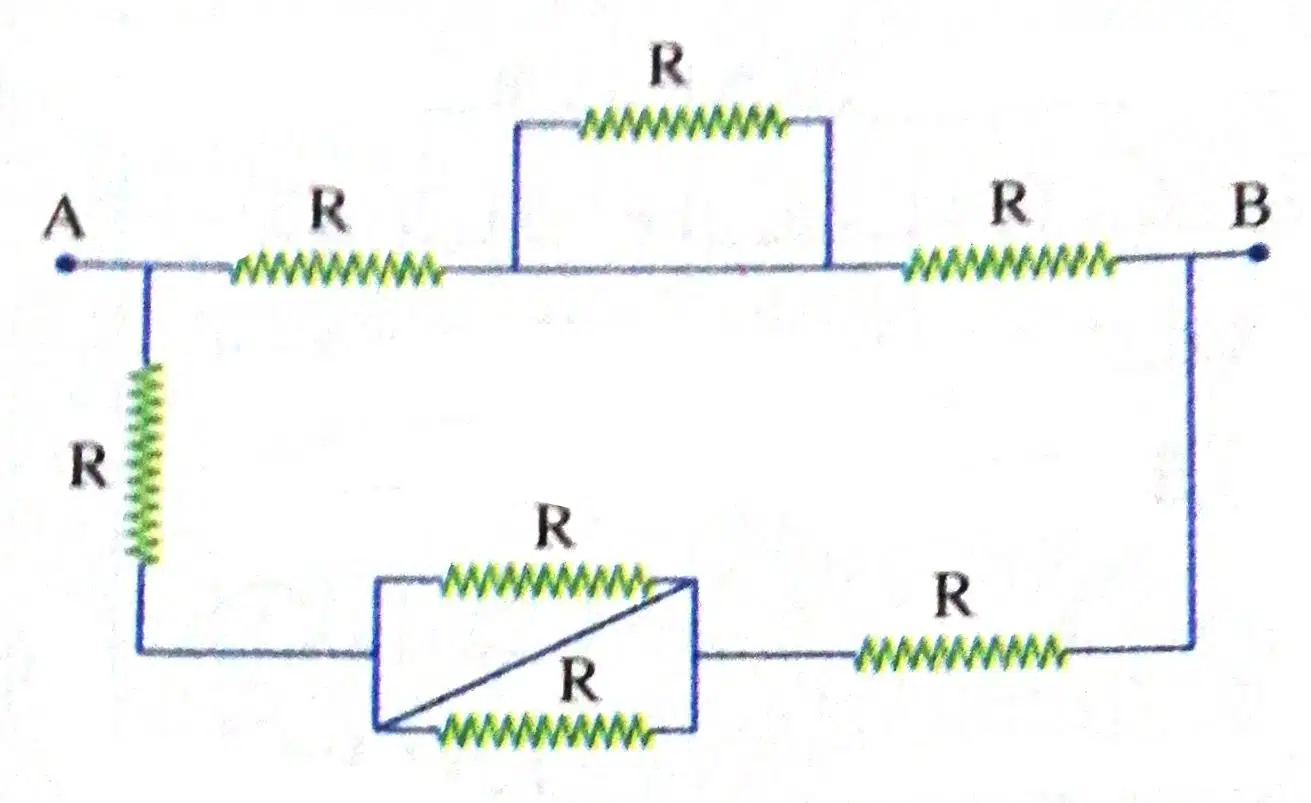

يمثل الشكل جزءًا من دائرة كهربية تحتوى على مجموعة من المقاومات المتماثلة ، تكون المقاومة المكافئة بين النقطتين $A\ ،\ B$ تساوى ..........................؟

a)

$\frac{6\ R}{5}$

b)

$\frac{5\ R}{4}$

c)

$\frac{3\ R}{2}$

d)

$R$

35.

في الدائرة الكهربية التي أمامك عند زيادة قيمة المقاومة $\left(R\right)$ فإن قراءة $V_1$ ................. وقراءة $V_2$ ............................؟

a)

، لا تتغير

لا تتغير

b)

، تزداد

تزداد

c)

، تزداد

لا تتغير

d)

، لا تتغير

تزداد

36.

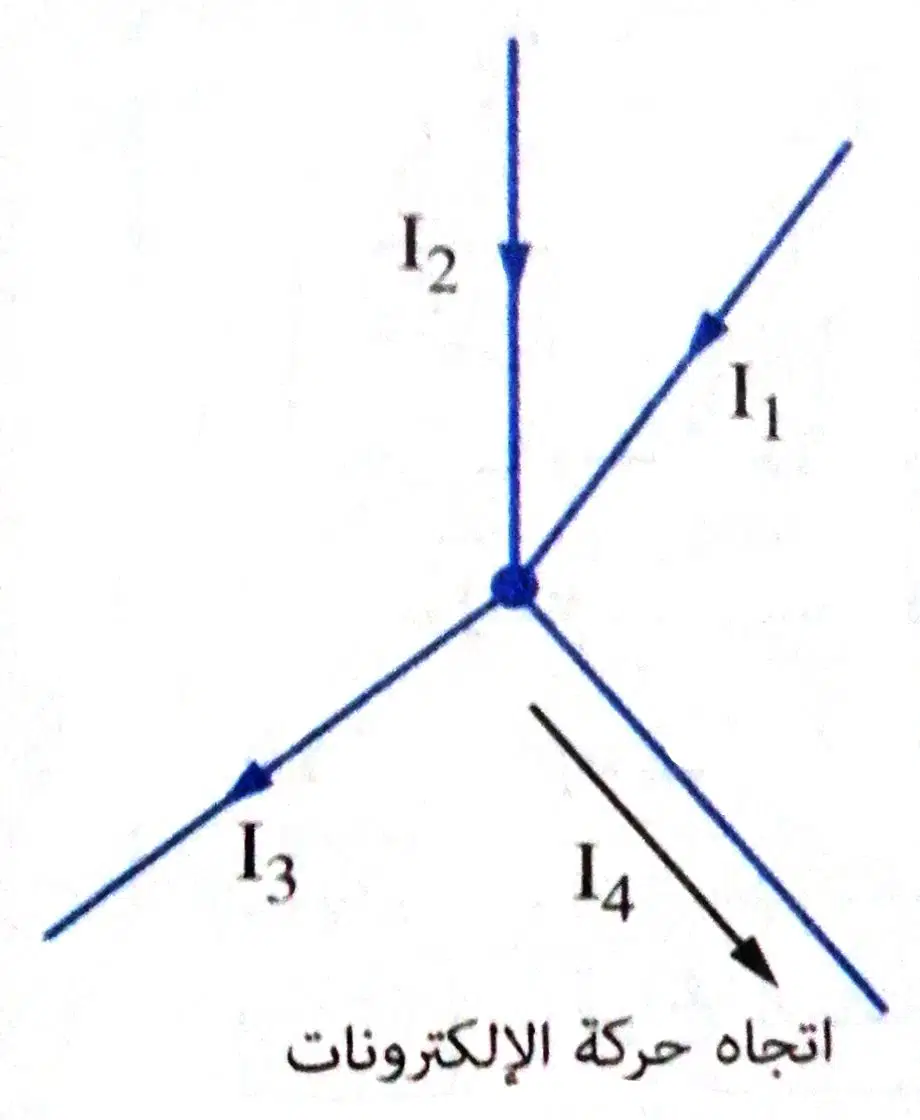

يمثل الشكل جزءًا من دائرة كهربية مغلقة ، اتجاهات $I_3\ ،\ I_2\ ،\ I_1$ هي اتجاهات تقليدية للتيار بينما اتجاه $I_4$ هو اتجاه حركة الإلكترونات، إذا فإن $\left(I_3\right)$ = ............................؟

a)

$I_1+I_2-I_4$

b)

$I_1+I_2+I_4$

c)

$I_4+I_1-I_2$

d)

$I_4+I_2-I_1$

37.

، لديك ثلاث مقاومات كما بالشكل

عند توصيلها على التوازى كانت المقاومة المكافئة تساوى $4\ \Omega$ لذلك فإن قيمة المقاومة المكافئة عند توصيلها على التوالي تساوى ..............................؟

a)

$9\ \Omega$

b)

$27\ \Omega$

c)

$13\ \Omega$

d)

$39\ \Omega$

38.

في الدائرة الكهربية الموضحة تكون قيمة $V_B$ تساوى ......................؟

a)

10 V

b)

4 V

c)

15 V

d)

6 V

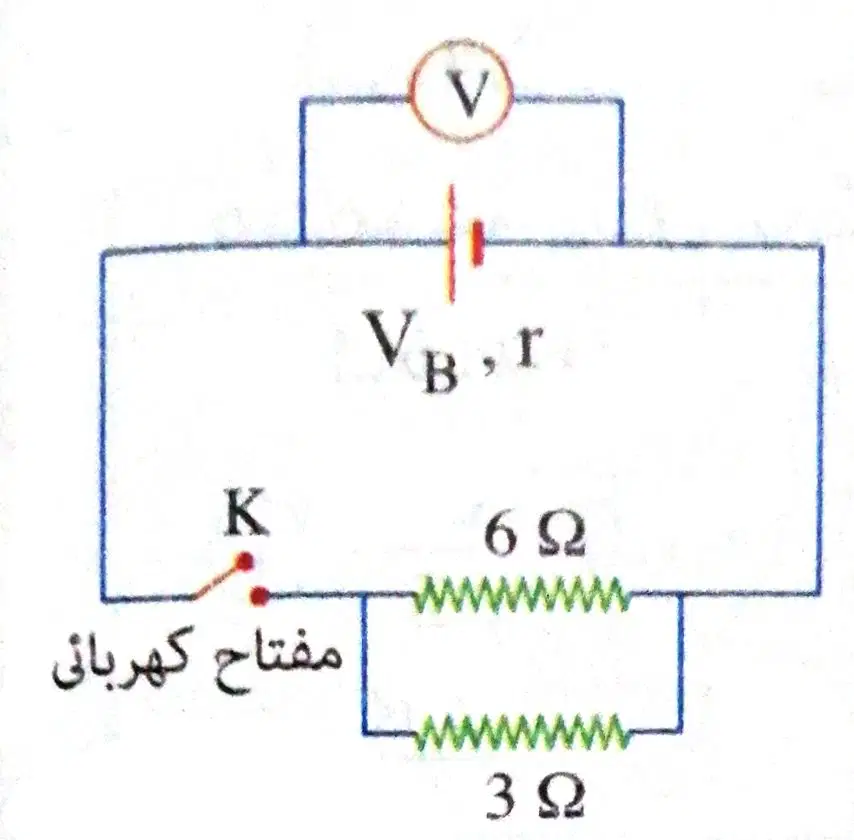

39.

في الدائرة الكهربية الموضحة بالشكل كانت قراءة الڤولتميتر والمفتاح $K$ مفتوح $14\ V$ وعند غلق المفتاح $K$ أصبحت قراءته $8\ V$ ، فتكون قيمة المقاومة الداخلية للبطارية تساوى ...........................؟

a)

$1.25\ \Omega$

b)

$0.5\ \Omega$

c)

$1.5\ \Omega$

d)

$0.25\ \Omega$

40.

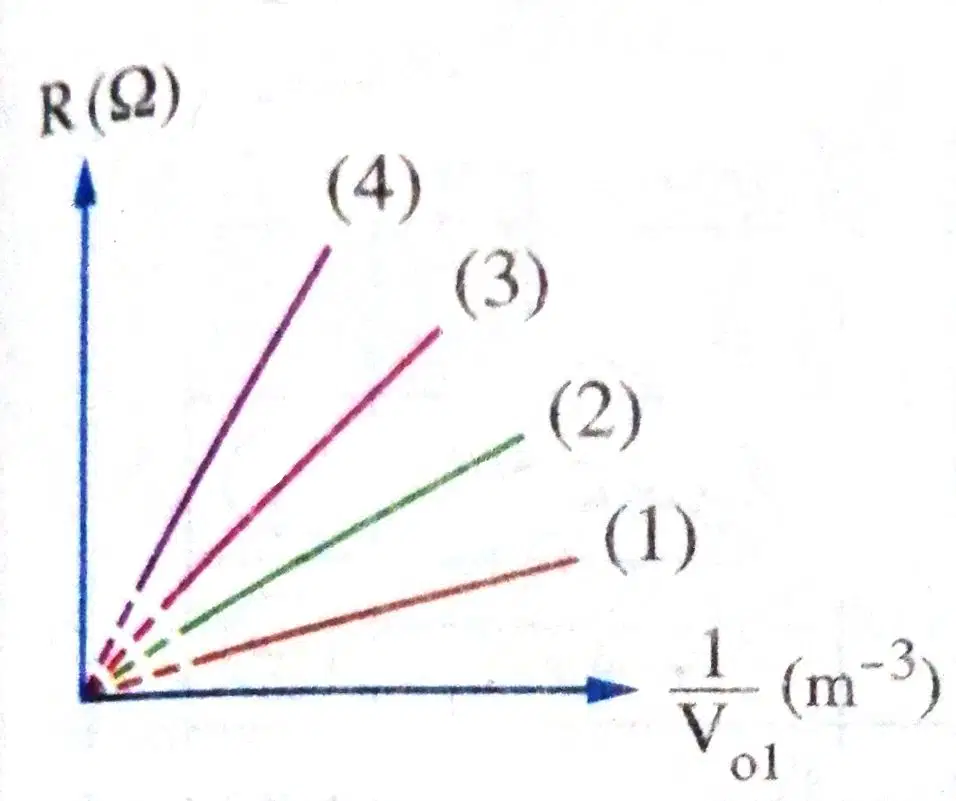

يوضح الشكل البياني المقابل العلاقة بين المقاومة الكهربية $\left(R\right)$ لعدة أسلاك مصنوعة من مواد مختلفة (لها نفس الطول) ومقلوب أحجامها $\left(\frac{1}{V_{\circ l}}\right)$ فيكون ترتيب معامل التوصيل الكهربي $\left(\sigma\right)$ للمواد المصنوع منها هذه الأسلاك كالاتي .............................؟

a)

$\sigma_4>\sigma_1>\sigma_3>\sigma_2$

b)

$\sigma_1>\sigma_3>\sigma_2>\sigma_4$

c)

$\sigma_1>\sigma_2>\sigma_3>\sigma_4$

d)

$\sigma_4>\sigma_3>\sigma_2>\sigma_1$

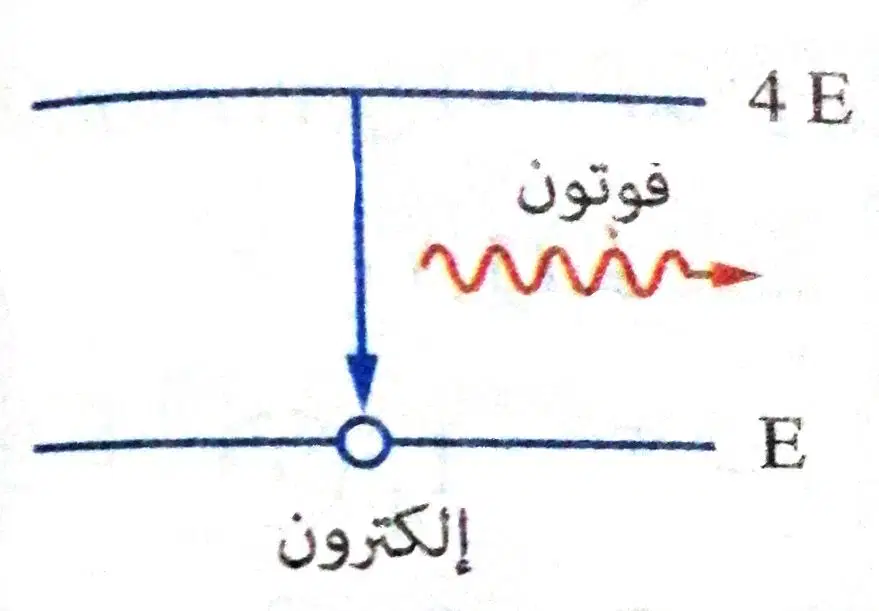

41.

ينتقل إلكترون بين مستويين طاقة في ذرة ما مطلقاً فوتوناً ، بافتراض أن طاقة المستويين كما هو ممثل بالشكل، فإن نوع الطيف وطاقة الفوتون هما ..............................؟

a)

، امتصاص خطى

3 E

b)

، انبعاث خطى

3 E

c)

، مستمر

5 E

d)

، انبعاث خطى

5 E

42.

فى أنبوبة كولدج لتوليد الأشعة السينية إذا انطلق أحد الإلكترونات نحو الهدف بطاقة $70\ keV$ وأصبحت طاقته $54.5\ keV$ نتيجة تشتته ، فإن الطول الموجي لفوتون الطيف المستمر للأشعة السينية الناتج في هذه الحالة يساوى ............................؟

$h=6.625\times10^{-34}\ J.s\ ,\ e=1.6\times10^{-19}\ C\ ,\ c=3\times10^8\ m.s^{-1}$

a)

$1.01\times10^{-11}\ m$

b)

$2.28\times10^{-11}\ m$

c)

$8.01\times10^{-11}\ m$

d)

$8.77\times10^{-11}\ m$

43.

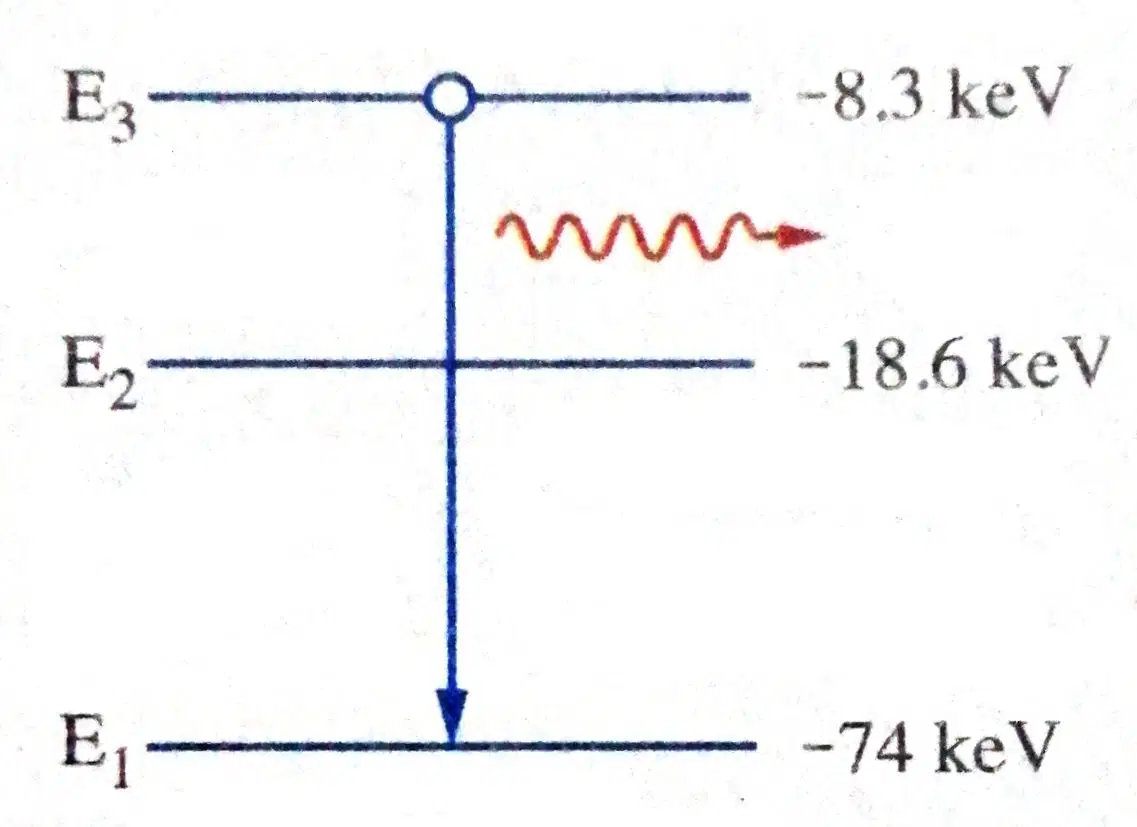

يمثل الشكل قيمة مستويات الطاقة لبعض مستويات عنصر ما مستخدم كهدف في أنبوبة كولدج، عند انتقال إلكترون كما بالشكل فإن الطول الموجي لفوتون أشعة $X$ الناتج = ............................؟

$h=6.625\times10^{-34}\ J.s\ ,\ e=1.6\times10^{-19}\ C\ ,\ c=3\times10^8\ m.s^{-1}$

a)

$9\times10^{-10}\ m$

b)

$3.6\times10^{-11}\ m$

c)

$6\times10^{-10}\ m$

d)

$1.9\times10^{-11}\ m$

44.

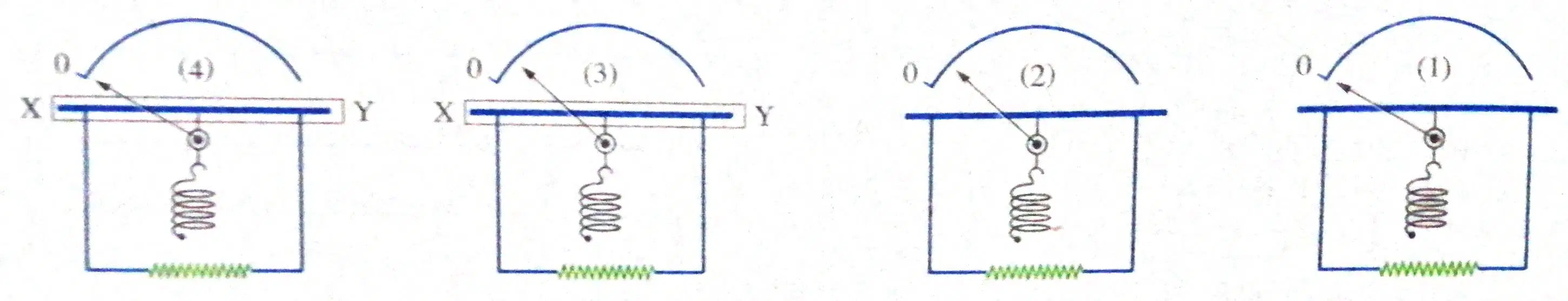

في إحدى الدول التي تتميز بجو حار جدا أراد طالب استخدام الأميتر الحراري الموجود في معمل المدرسة غير مكيف الهواء ، اي شكلين يوضحا وضع مؤشر الأميتر الحراري بشكل صحيح عند درجة حرارة المعمل ؟

علماً بأن : $XY$ شريحه من ماده لها نفس معامل تمدد سلك البلاتين والايرديوم

a)

2 ، 4

b)

1 ، 3

c)

3 ، 2

d)

4 ، 1

45.

في الشكل دائرة تيار متردد بها مقاومة أومية وملفي حث مهملا المقاومة الأومية ، عندما كان المفتاح $\left(K\right)$ مفتوح كانت زاوية الطور بين الجهد الكلي والتيار $\left(\theta\right)$ إذا تم غلق المفتاح فإن زاوية الطور بين الجهد الكلي والتيار الكهربي ...............................؟

a)

تزداد

b)

تقل ولا تساوى الصفر

c)

تصبح صفراً

d)

لا تتغير

46.

مصدر تيار متردد ينتج (ق.د.ك) عظمى قيمتها $100\ \sqrt[]{2}\ V$ موصل بثلاثة مكثفات وأميتر حراري كما بالشكل مستخدماً البيانات الموضحة فإن قيمة المفاعلة السعوية $\left(X_C\right)_3$ تساوى .........................؟

a)

$80\ \Omega$

b)

$20\ \Omega$

c)

$40\ \Omega$

d)

$50\ \Omega$

47.

ملف حثه الذاتي $\left(L\right)$ مهمل المقاومة الأومية ادمج في دائرتين للتيار المتردد كما هو موضح بالشكل ، فإن النسبة بين $\frac{\left(1\right)\ تيار\ الدائره}{\left(2\right)\ تيار\ الدائره}$ = .......................؟

a)

1/1

b)

2/1

c)

4/1

d)

1/2

48.

في الدائرة الكهربية المقابلة، تكون المفاعلة الحثية الكلية تساوى ...........................؟

a)

$40\ \Omega$

b)

$60\ \Omega$

c)

$20\ \Omega$

d)

$80\ \Omega$

49.

يوضح الشكل المقابل توصيل مكثفين علي التوالي سعة كل منهما $\left(C\right)$ ، وعند توصيل مكثف أخر علي التوالي بين النقطتين $B\ ،\ A$ سعته تساوى نصف سعة أحد المكثفين ، تكون السعة الكلية للمكثفات الثلاثة تساوى ..........؟

a)

$C$

b)

$2\ C$

c)

$\frac{C}{2}$

d)

$\frac{3}{2}\ C$

50.

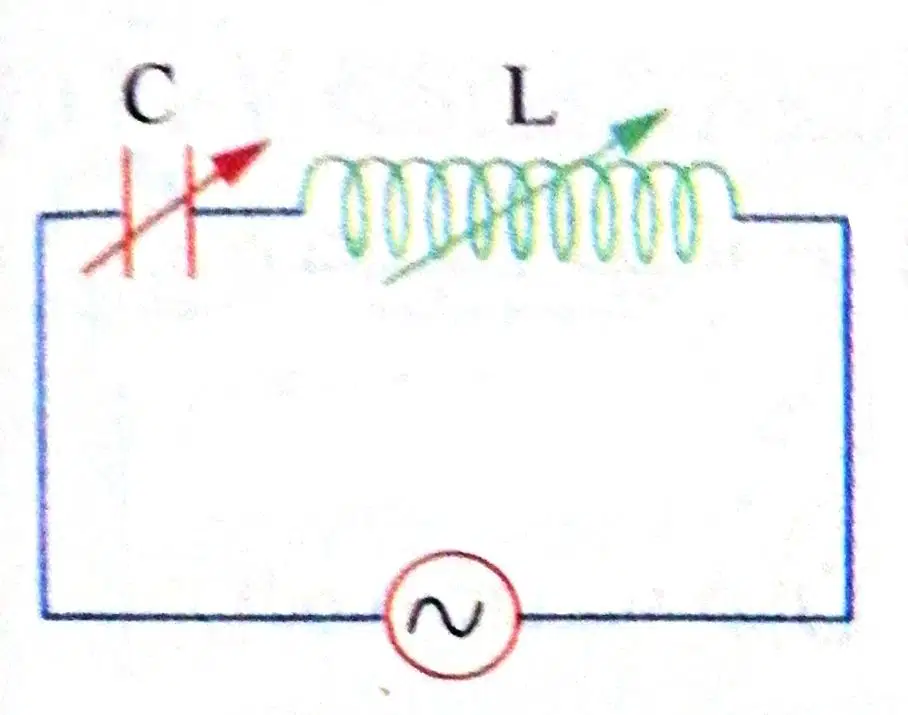

يمثل الشكل دائرة رنين مكونة من مكثف متغير السعة وملف حث له مقاومة أومية متصلين علي التوالي ، إذا زادت سعة المكثف للضعف ويراد الحفاظ على الدائرة في حالة رنين ، تكون النسبة بين المفاعلة الحثية في الحالة الأولى إلى قيمتها في الحالة الثانية $\left(\frac{\left(X_L\right)_1}{\left(X_L\right)_2}\right)$ تساوى ...............................؟

a)

$\frac{1}{2}$

b)

$\frac{1}{4}$

c)

$\frac{4}{1}$

d)

$\frac{2}{1}$

فيزياء تالته final exam 2

Total questions: 50

Worksheet time: 25mins
