AS XI Pertemuan 5 dan 6

Total questions: 50

Worksheet time: 4hrs 10mins

Name
Class
Date
1.
sebuah saringan atau alat penyaring yang digunakan untuk menyaring minyak hidraulik dari partikel-partikel asing yang masuk kedalam system adalah pengertian dari
a)
filter
b)
reservoir
c)
pompa
d)
accumulator
2.
dimanakah letak pemasangan filter ?
a)
saluran utama (Pressure line)
b)
saluran balik (retrun line)
c)
saluran utama dan saluran balik (pressure line and return line)
d)
saluran utama (return line)
3.
bagian filter yang menempel pada konstruksi pesawat adalah ...
a)
inlet port
b)
head assembly
c)
bowl
d)
elemen
4.
apakah fungsi dari by pass valve yang ada pada filter ?
a)
memisahkan minyak hidrolik
b)
menahan minyak hidrolik
c)
membelokan minyak hidrolik
d)
meneruskan minyak hidrolik
5.
apakah nama dari tempat elemen pada filter ?
a)
the bowl
b)
elemen
c)
inlet port
d)
outlet port
6.
apakah nama dari bagian filter yang berfungsi sebagai penyaring ? ?
a)
the bowl
b)
elemen
c)
inlet port
d)
outlet port
7.
apakah nama bahan elemen untuk filter micronic ?
a)
special tread paper
b)
special treatent paper
c)
special treaded paper
d)
special treathten paper
8.
berapakah besar kontaminasi yang apat ditahan oleh elemen filter micronic ?
a)
10 microns (0,000397 inch)
b)
10 microns (0,000396 inch)
c)
10 microns (0,000395 inch)
d)
10 microns (0,000394 inch)
9.

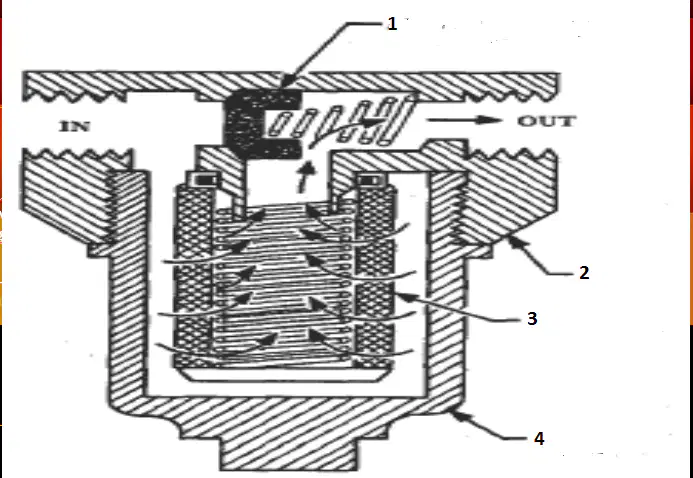

perhatikan gambar disamping. Apakah nama dari nomer 1 ?
a)

by pass relief valve

b)

body

c)

elemen

d)

bowl

10.
perhatikan gambar disamping. Apakah nama dari nomer 2 ?
a)

by pass relief valve

b)

body

c)

elemen

d)

bowl

11.
perhatikan gambar disamping. Apakah nama dari nomer 3 ?
a)

by pass relief valve

b)

body

c)

elemen

d)

bowl

12.
perhatikan gambar disamping. Apakah nama dari nomer 4 ?
a)

by pass relief valve

b)

body

c)

elemen

d)

bowl

13.
berapakah besar aliran yang mengalir pada by pass relief valve ?
a)
50 psi
b)
60 psi
c)
70 psi
d)
80 psi
14.
merupakan bahan pembuat elemen filter porous metal. Kecuali ....
a)
glass fiber
b)
stainles steel
c)
sintered felt
d)
paper
15.

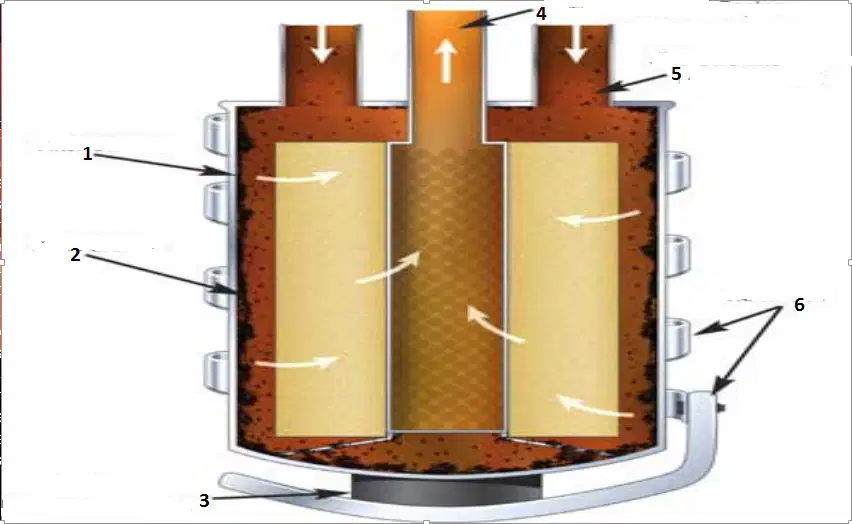

perhatikan gambar disamping. Apakah nama nomer 1 ?
a)

filter canister

b)

iron particles

c)

hight power neodymium magnet

d)

clean oil flow

16.
perhatikan gambar disamping. Apakah nama nomer 2 ?
a)

filter canister

b)

iron particles

c)

hight power neodymium magnet

d)

clean oil flow

17.
perhatikan gambar disamping. Apakah nama nomer 3 ?
a)

filter canister

b)

iron particles

c)

hight power neodymium magnet

d)

clean oil flow

18.
perhatikan gambar disamping. Apakah nama nomer 4 ?
a)

filter canister

b)

iron particles

c)

hight power neodymium magnet

d)

clean oil flow

19.
perhatikan gambar disamping. Apakah nama nomer 5 ?
a)

hight power neodymium magnet

b)

clean oil flow

c)

magnet circuit

d)

halex coil

20.

perhatikan gambar disamping. Apakah nama nomer 6

a)

hight power neodymium magnet

b)

clean oil flow

c)

magnet circuit

d)

halex coil

21.
alat penyimpan energi, yang pada suatu saat tertentu juga akan berfungsi sebagai reservoir sementara yang bisa menyerap beban kejut dari suatu sistem hidrolik adalah pengertian dari ...
a)
accumulator
b)
pompa
c)
filter
d)
pressure regulator
22.
apakah nama lain dari accumulator ?
a)
tanki darurat
b)
tanki bertekanan
c)
tanki cadangan
d)
tanki bergelombang
23.
apakah yang dimaksud dengan accumulator sebagai energy storage ?
a)
memisahkan minyak hidrolik
b)
melepaskan energi berlebihan
c)
menyerap energi berlebihan
d)
menahan energi berlebihan
24.
apakah yang dimaksud dengan accumulator sebagai shock absorber ?
a)
meredam getaran pada retrun line
b)
meredam getaran pada reservoir
c)
meredam getaran pada pompa
d)
meredam getaran pada actuator
25.
apakah yang dimaksud dengan accumulator sebagai Supplementing pump flow ?
a)
melepaskan energi cadangan
b)
menyimpan energi cadangan
c)
menyeimbangkan energi cadangan
d)
menahan energi berlebihan
26.
apakah yang dimaksud dengan accumulator sebagai Maintaining pressure ?
a)
menyeimbangkan tekanan
b)
mempertahankan tekanan
c)
melemahkan tekanan
d)
menambah tekanan
27.
apakah yang dimaksud dengan accumulator sebagai Leakage compesation ?
a)
mengompres tekanan saat kebocoran
b)
mengkompensansi tekanan saat tekanan lemah
c)
mengkompensansi tekanan saat kebocoran
d)
mengompres tekanan saat kekurangan
28.
apakah yang dimaksud dengan accumulator sebagai Thermal expansion compensator ?
a)
menaham panas pada oli
b)
mendinginkan oli
c)
menahan panas oli
d)
mengurangi panas oli
29.
gambar nomer 1 Adalah ...
a)

gass fill screw

b)

pressure container

c)

membrane

d)

valve plate

30.
gambar nomer 2 Adalah ...
a)

gass fill screw

b)

pressure container

c)

membrane

d)

valve plate

31.
gambar nomer 3 Adalah ...
a)

gass fill screw

b)

pressure container

c)

membrane

d)

valve plate

32.
gambar nomer 4 Adalah ...
a)

gass fill screw

b)

pressure container

c)

membrane

d)

valve plate

33.
gambar nomer 5 Adalah ...
a)

pressure container

b)

membrane

c)

valve plate

d)

fuild port

34.
apakah fungsi dari membran accumulator ?
a)
mencegah karet membran bagian tengah terperosok masuk kedalam lubang masuk fluida
b)
mencegah karet membran bagian samping kanan terperosok masuk kedalam lubang masuk fluida
c)
mencegah karet membran bagian samping kiri terperosok masuk kedalam lubang masuk fluida
d)
mencegah karet membran bagian pinggir terperosok masuk kedalam lubang masuk fluida
35.
Pada lubang masuk fluida dipasang tabir (screen) dari plat. Apakah bahan pembuat plat ?
a)
plat karet
b)
plat logam
c)
plat baja
d)
plat alumunium
36.
akumulator tipe bladder memiliki balon. Apakah nama bahan pembuat balon?
a)
baja
b)
logam
c)
karet
d)
aluminium
37.
berapakah besar isi nitrogen pada balon ?
a)
30 - 45 bar
b)
35 - 45 bar
c)
30 - 40 bar
d)
35 - 40 bar
38.
nama gambar nomer 1 adalah ...
a)

gas valve

b)

gas chamber

c)

rubber sepperator

d)

steel botle

39.
nama gambar nomer 2 adalah ...
a)

gas valve

b)

gas chamber

c)

rubber sepperator

d)

steel botle

40.
nama gambar nomer 3 adalah ...
a)

gas valve

b)

gas chamber

c)

rubber sepperator

d)

steel botle

41.
nama gambar nomer 4 adalah ...
a)

gas valve

b)

gas chamber

c)

rubber sepperator

d)

steel botle

42.
nama gambar nomer 5 adalah ...
a)

rubber sepperator

b)

steel botle

c)

fluid chamber

d)

poppet valve

43.
nama gambar nomer 6 adalah ...
a)

rubber sepperator

b)

steel botle

c)

fluid chamber

d)

poppet valve

44.
nama gambar nomer 7 adalah ...
a)

steel botle

b)

fluid chamber

c)

poppet valve

d)

fluid port

45.
apakah fungsi dari seal pada accumulator tipe piston ?
a)
mencegah gas dan oli bercampur
b)
mencegah gas dan air bercampur
c)
mencegah air dan oli bercampur
d)
mencegah gas dan oli terkontaminasi
46.
berapakah besar nitrogen pada accumulator tipe piston ?
a)
4 - 6 bar
b)
6 - 8 bar
c)
8 - 10 bar
d)
10 - 12 bar
47.

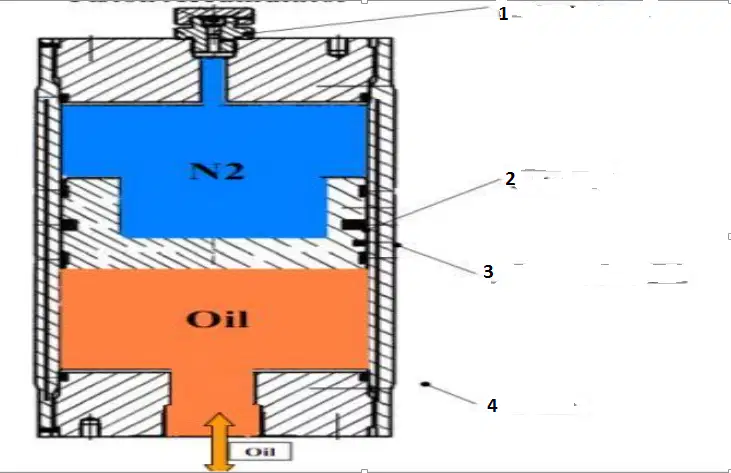

nomer 1 adalah ....
a)

gas valve

b)

piston

c)

piston packing

d)

shell

48.
nomer 2 adalah ....
a)

gas valve

b)

piston

c)

piston packing

d)

shell

49.
nomer 3 adalah ....
a)

gas valve

b)

piston

c)

piston packing

d)

shell

50.
nomer 4 adalah ....
a)

gas valve

b)

piston

c)

piston packing

d)

shell
