WorksheetsTransistores y condensadores, oscilador, sensores de luz
Total questions: 20
Worksheet time: 2hrs 30mins
¿Que es un transistor?
Elemento semiconductor que actúa en un circuito como un interruptor y un amplificador
Elemento conductor que actúa en un circuito como un interruptor y un amplificador
Elemento conductor que varia su resistencia desde un valor mínimo, hasta un valor máximo, esto girando una perilla
Elemento semiconductor que emite luz cuando entra una corriente por el ánodo y sale por el cátodo
¿Cuál es el símbolo del transistor utilizado en los circuitos?
Según los circuitos trabajados en clase con el transistor 2n2222a y siguiendo la imagen, defina el nombre de cada uno de los pines que lo conforman
1. Base
2. Colector
3. Emisor
1. Emisor
2. Base
3. Colector
1. Ánodo
2. Base
3. Cátodo
1. Colector
2. Base
3. Emisor
Un transistor puede funcionar como un interruptor, explique con sus propias palabras como se puede dar este funcionamiento
Los transistores tienen 3 estados de trabajo, según la imagen indique cuales son estos 3 estados de trabajo
1. Apagado
2. Corte
3. Alto flujo
1. Corte
2. Saturación
3. Encendido
1. Corte
2. Activa
3. Saturación
1. Saturación
2. Poco flojo
3. Sin flujo
Explique con sus propias palabras que es el trabajo en corte, en activa y en saturación de un transistor
Realice el esquema del circuito numero 1, en la que un led enciende únicamente cuando llegue una corriente por la base activado por un pulsador (Indique el valor de las resistencias utilizadas y nombre con iniciales los pines utilizados en el transistor)
Explique con sus propias palabras el funcionamiento y justifique el porque del siguiente circuito (Sin justificación la respuesta no es valida)
Identifique el circuito numero 1 que esta bien desarrollado en un protoboard, revise detenidamente el circuito!!!
Identifique el circuito numero 2 que esta bien desarrollado en un protoboard, revise detenidamente el circuito!!!
¿Qué es un condensador?
Es un componente electrónico semiconductor, que almacena una carga eléctrica, para liberarla posteriormente
Es un componente electrónico conductor, que libera energía cuando se conecta a una batería
Es un componente electrónico, que funciona como un interruptor y un amplificador
Es un componente electrónico semiconductor que emite una luz cuando entra una corriente por ánodo y sale por cátodo

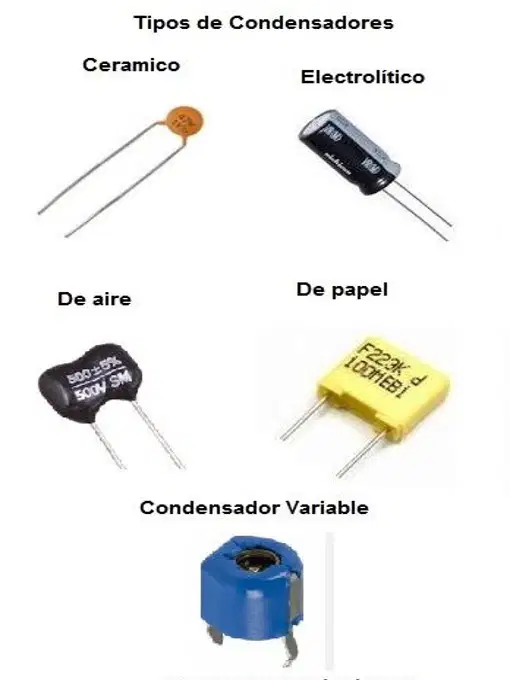

Existen varios tipos de condensadores, sin embargo los condensadores que se utilizaron en los circuitos son los electrolíticos, estos son componente semiconductores lo cual evidencia que tiene una polaridad determinada, además que dicho condensadores cuenta con dos patas o pines ¿Cuál es la polaridad adecuada de este?
Pata larga debajo de la franja blanca positiva (+).
Pata corta negativa (-).
Pata larga positiva (+).
Pata corta y debajo de la franja blanca negativa (-).
Pata larga negativa (-).
Pata corta debajo de la franja blanca (+).
Pata larga, debajo de la franja blanca positiva (+).
Pata corta negativa (-).
¿Cuál es el símbolo del condensador utilizado en los circuitos?
Explique con sus propias palabras el funcionamiento del circuito presentado en la imagen y justifique su respuesta (si no se justifica no se reconocerá la respuesta)
En el funcionamiento del circuito podemos evidenciar el uso de un condensador el cual se carga cuando oprimimos el pulsador, activando el transistor y por ende permitiendo el paso de la corriente entre el colector y emisor para poder encender el led.
Apenas se deje de oprimir el pulsador, el condensador libera la energía almacenada, energizando igualmente el transistor para que este siga funcionando y permitiendo que el led siga encendido, todo esto hasta que el condensador se descargue, desactivando el transistor y por ende cortando la corriente que alimenta el led.
¿Qué ocurre si reemplazas el condensador de 100μF , por uno de 10μF ? Justifica tu respuesta de manera breve, si no se justifica no se tomará como válida tu respuesta

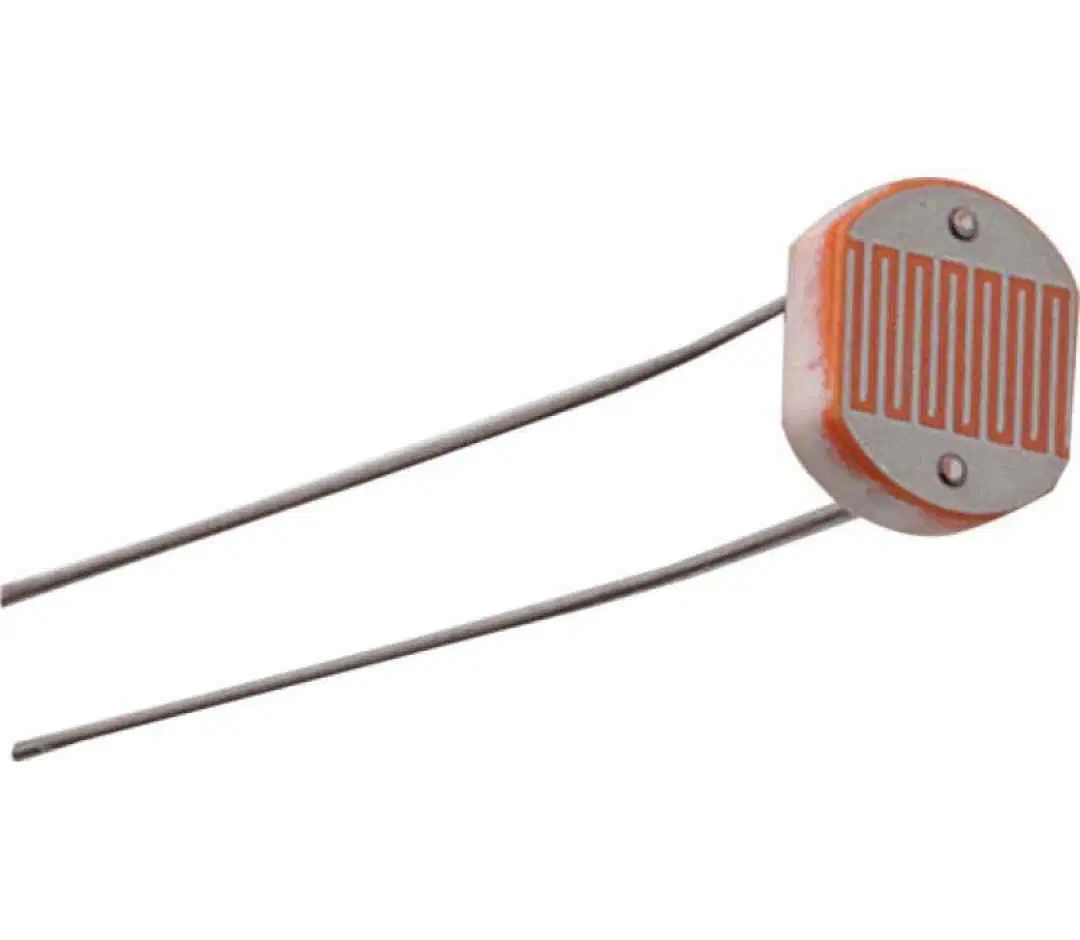

Este elemento como se llama y explique como es su funcionamiento
Explique con sus propias palabras el funcionamiento de este circuito (Indique el nombre de este circuito)
Realice el dibujo del circuito detector de oscuridad indicando valores de resistencias y patas del transistor
Explique con sus propias palabras el funcionamiento de este circuito (Indique el nombre de este)
En imagen puede ver el mismo circuito 2 veces "circuito seguidor de luz", indique con el flujo de la corriente que tiene cada circuito en las dos situaciones (cuando la fotorresistencia detecta o no detecta luz)
