El dibujo _______ es aquel que nos permite _____ un proyecto a edificarse.
a. Natural
b. Arquitectónico
c. Técnico
d. Construir
e. Sugerir
c - e
a - d
b - e
b - d
El dibujo de plantas no solo muestra las distancias ________ entre los objetos sino también su_________.
a. Horizontales
b. Verticales
c. Color
d. identificación
a - d
a - b
b - c
b - d
Definimos la planta arquitectónica como el resultado de un corte ________ imaginario a ____ de altura visto desde arriba.
a. Horizontal
b. Vertical
c. 2 m
d. 1,50 m
e. 1.20 m
b - c
a - e
a - d
b - d
En una planta arquitectónica podemos apreciar como corte los siguientes elementos:
Columnas y muros
Muros y ventanas
Mobiliario
Paredes
Gradas
Puertas
Ventanas
Paredes
Columnas
Que elementos deben constar en una planta arquitectónica
a. Ejes
b. Escala Humana
c. Líneas de corte
d. Niveles
e. Espacios
a - c - d
a - b - c - d
a - c - d - e
a - b - c - d - e
En los planos arquitectónicos siempre utilizamos
Escala gráfica
Escala de ampliación
Escala real
Escalas de reducción
Las plantas arquitectónicas se dibujan a escalas
a. 1:100
b. 1:25
c. 1:50
d. 1:200
a - c
a
c
a - c - d
En la escala de reducción 1:100 decimos que __ equivale a _ en escala real
1cm - 1m
1m - 1cm
1cm - 1.5m
1,5m - 1cm
Las fachadas son dibujos de los ____ del proyecto arquitectónico.
Interiores
Reales
Exteriores
Las fachadas deben estar dimensionadas
Verdadero
Falso
Los cortes arquitectónicos son secciones _____ que complementan la información de un plano mostrando el ____ de una vivienda.
a. Horizontales
b. Verticales
c. Interior
d. Exterior
a - c
b - c
a - d
b - d
¿A que escala se dibujan los cortes arquitectónicos?
1:100
1:50
Misma escala que las plantas
Ninguna de las anteriores
Los cortes arquitectónicos tienes dimensionamiento (Cotas)
Verdadero
Falso
La formula para el cálculo de escalones es:
18Ch+h=0,63
2h+Ch=0,63
2Ch+h=0,63
Ninguna de las anteriores
Relacione con la simbología correcta
d-1
a-3
c-2
b-4
a-2
b-4
c-3
d-1
d-3
b-2
a-4
c-1
b-1
d-3
a-2
c-4

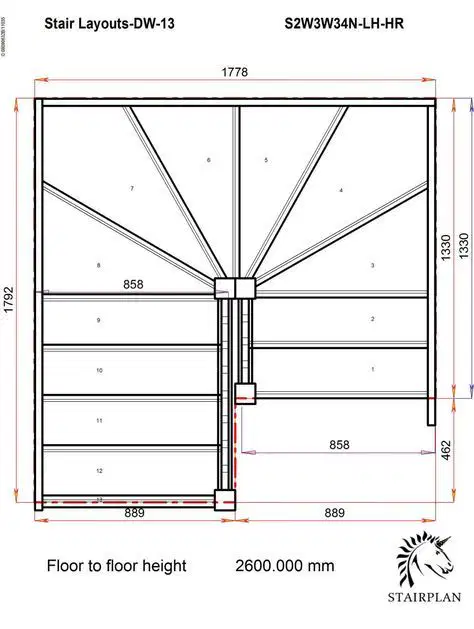

Seleccione la grada compensada
Ninguna de las anteriores

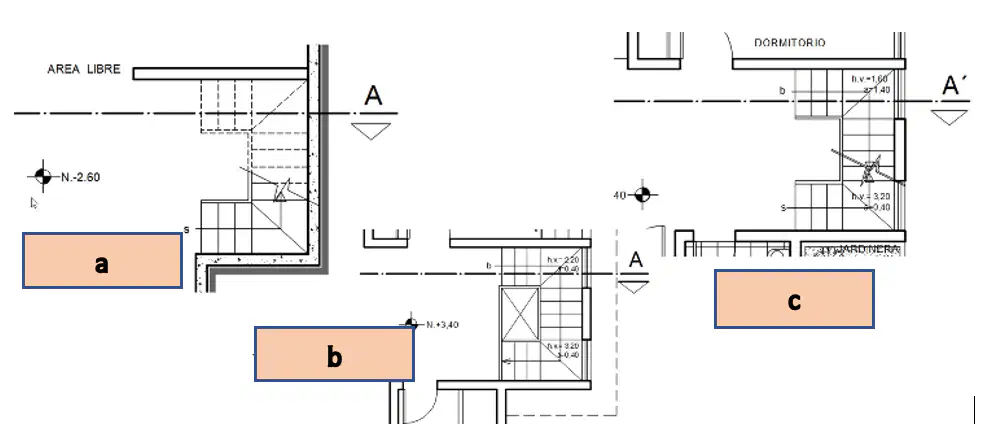

Relacione según corresponda
1. Piso intermedio
2. Fin de la escalera
3. Inicio de la escalera
a-1
b-2
c-3
a-3
b-2
c-1
a-2
b-1
c-3
1. Los _______ se realizan con el objetivo de aclarar y explicar alguna zona en concreto
Planos arquitectónicos
Cortes
Detalles Constructivos
Fachadas
¿A que escalas se presentan los detalles constructivos?
a. 1:1
b. 1:5
c. 1:25
d. 1:100
e. 1:10
a-d-e
b-c-e
a-c-e
b-c-e
Como simbolizamos en los planos la relación entre el usuario y la edificación
Por medio de texturas
Ambientando las plantas
Colocando la escala humana
Ninguna de las anteriores
La escala humana representamos en
a. Cortes
b. Plantas
c. Perspectivas
d. Fachadas
e. Detalles constructivos
a-c-d
b-d-e
a-b-d
Todas las anteriores
¿Que representa la línea segmentada en la planta arquitectónica?
Objetos que se encuentran bajo la línea imaginaria de corte
Objetos que se encuentran sobre la línea imaginaria de corte
Los ejes estructurales se identifican con _____ en la parte superior y ____ en el extremo derecho.
a. Letras
b. Números
b-a
a-b
Los planos de instalaciones se realizan con un solo grosor de línea
Falso
Verdadero
Relacione según corresponda
1. Trimetría
2. Dimetría
3. Caballera
4. Isometría
a-4
b-2
c-1
a-3
b-2
c-1
a-2
b-4
c-3
a-1
b-2
c-4
Una isometría tiene
Puntos de fuga
Dos ángulos iguales
Tres ángulos desiguales
Tres ángulos iguales
Una perspectiva dimétrica tiene
Puntos de fuga
Dos ángulos iguales
Tres ángulos desiguales
Tres ángulos iguales
En una perspectiva trimétrica tenemos 3 ángulos iguales
Falso
Verdadero
Cuales son las axonometrías oblicuas
a. Isometría
b. Dimetría
c. Trimetría
d. Perspectiva Caballera
e. Perspectiva Militar
a-b-c
d-e
a-b-d
Todas las anteriores
