WorksheetsMECANISMOS DE TRANSMISIÓN CIRCULAR
Total questions: 40
Worksheet time: 28mins

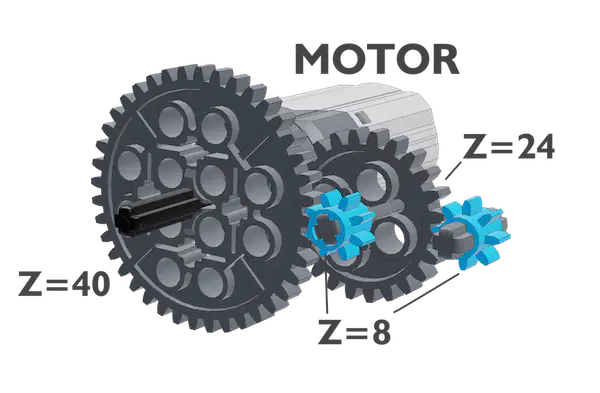

En este mecanismo el piñón motriz es el pequeño. Entonces (marca todas las correctas):
Es reductor de velocidad
Es multiplicador de velocidad
Es reductor de fuerza
Es multiplicador de fuerza.
En un engranaje, Z=14 significa que...
El engranaje puede mover un peso de 14 kg
El engranaje tiene 14 dientes
En engranaje gira a una velocidad de 14 rpm
Todas las respuestas son correctas
¿Cuáles son las características fundamentales de un engranaje?
La velocidad de giro y el diámetro
El número de dientes que tiene y la velocidad de giro
El número de dientes que tiene y el diámetro
El número de dientes que tiene y el grosor
En un engranaje, N=12 significa que...
El engranaje puede mover un peso de 12 kg
El engranaje gira a una velocidad de 12 rpm
El diámetro del engranaje es de 12 mm
El engranaje tiene 12 dientes
¿ El nombre de este mecanismo es?
Transmisión por correas
Transmisión por engranajes
Transmisión por cadenas
Transmisión por piñón cremallera
¿Qué tipo de velocidad se logra poniendo primero un engranaje mayor y luego uno menor?
Constante
Multiplicadora
Reductora
¿Qué tipo de velocidad se logra poniendo dos engranajes de igual tamaño?
Constante
Multiplicadora
Reductora
¿Qué tipo de velocidad se logra poniendo primero un engranaje menor y luego uno mayort?
Constante
Multiplicadora
Reductora
En el mecanismo de la figura el motor gira a 15 rpm y la rueda de salida a 5 rpm. Si aumentamos la velocidad del motor a 90 rpm, ¿a qué velocidad girará la rueda de salida?
45 rpm
10 rpm
30 rpm
270 rpm
En este mecanismo giramos la manivela en sentido horario (hacia la derecha). Entonces
la rueda girará en sentido horario y a mayor velocidad que la manivela
la rueda girará en sentido horario y a menor velocidad que la manivela
la rueda girará en sentido antihorario (hacia la izquierda) y a mayor velocidad que la manivela
la rueda girará en sentido antihorario (hacia la izquierda) y a menor velocidad que la manivela
Si al pedalear en esta bicicleta, el ciclista logra 20 RPM en el engranaje de los pedales, ¿cuántas vueltas dará el engranaje grande en 1 minuto?
40 RPM
5 RPM
20 RPM
10 RPM
Una polea conducida tiene 20 mm de diámetro y gira a 80 r.p.m. Calcula la velocidad de giro de la polea motriz si tiene 40 mm de diámetro
10 r.p.m.
160 r.p.m.
40 r.p.m
Ninguna de las anteriores es cierta
La imagen corresponde a un sistema:
Multiplicador
Reductor
Que mantiene el sentido de giro
Que invierte el sentido de giro
Para que el costal de harina se caiga, la polea X1 debe girar:
En sentido horario
En sentido anti horario
La relación de transmisión de este dispositivo es ...
i < 1
i = 1
i > 1
Cuando la relación de transmisión es mayor que 1 ( i > 1) el dispositivo es ...
Multiplicador de la velocidad
Reductor de la velocidad
Cuando la relación de transmisión es mayor que 1 ( i < 1) el dispositivo es ...
Multiplicador de la velocidad
Reductor de la velocidad
La relación de transmisión de este dispositivo es de ...
i = 3
i = 1/3
En este dispositivo si la velocidad a la salida es de 300 rpm la de entrada será de ...
100 rpm
300 rpm
900 rpm
1200 rpm
La relación de velocidad de este dispositivo es de ...
i = 2
i = 0.5
Si la velocidad de entrada es de 200 rpm la de salida será de ...
100 rpm
50 rpm
400 rpm
600 rpm
Sabiendo que la rueda motriz es la 1, podemos decir que este dispositivo ...
Es reductor de la velocidad
Es multiplicador de la velocidad
Si la velocidad de entrada es de 800 rpm la de salida será de ...
100
400
6.400
3200
Este dispositivo es ...
Reductor de la velocidad
Multiplicador de la velocidad
Si la rueda motriz se mueve a 100 rpm, la de salida lo hará a ...
2400 rpm
500 rpm
4800 rpm
800 rpm
Este dispositivo
Es reductor de la velocidad
Es multiplicador de la velocidad
Mantiene el sentido de giro
Invierte el sentido de giro
Este dispositivo ...
Es reductor de la velocidad
Es multiplicador de la velocidad
Mantiene el sentido de giro
Invierte el sentido de giro
Este mecanismo, el el que la rueda 1 se mueve en sentido horario...
Mantiene el sentido de giro
Reduce la velocidad
Invierte el sentido de giro
Multiplica la velocidad
Si la velocidad de entrada es de 300 rpm la de salida será de ...
(a)
Si la velocidad de entrada es de 240 rpm la de salida será de ...
(a)
Este dispositivo ...
Multiplica la velocidad de giro
Disminuye la velocidad de giro
i > 1
i < 1
Si el motor gira a 600 rpm la de salida lo hará a ...
9000 rpm
40 rpm
1200 rpm
6000 rpm
Viendo el sentido de giro de la primera, la última lo hará en sentido
Antihorario
Horario
Horario
No gira
Antihorario
En este mecanismo la relación de transmisión es
(a)
Si el engranaje pequeño tiene un 18 dientes y el grande 24, ¿a qué velocidad gira el pequeño cuando en grande va a 12 rpm?
(a)
En el exprimidor de la figura, el engranaje A conectado al motor gira hacia la derecha. ¿En qué sentido girará el elemento giratorio que exprime nuestras naranjas?
Hacia la derecha
Hacia la izquierda
Depende del número de dientes de cada uno de los cuatro engranajes
Depende de la velocidad de giro del motor
En un sistema de transmisión por ruedas de fricción, si la relación de transmisión i = 5 y la velocidad de la primera rueda es 20 rpm, ¿Cuál es la velocidad de salida?
(a)
¿Cuál es la velocidad del engranaje de salida (4) si el engranaje motor (1) gira a 100 r.p.m.? Nota: los engranajes amarillos tienen 10 dientes.
(a)
¿Cuál es la velocidad del engranaje C si la velocidad del engranaje A es de 60 RPM?
120 rpm
60 rpm
20 rpm
