WorksheetsJuhistiku dimensioonimine ja kaitse
Total questions: 52
Worksheet time: 26mins
Name
Class
Date
1.
Vooluahela pingestatud juhtide ristlõikepindala suuruse määrab ära eelkõige ...
a)
koormusvool ja selle poolt põhjustatud juhi kuumenemine.
b)
Juhi eritakistus.
c)
koormusvool ja juhi eritakisus.
2.
Mis on polüvinüülkloriid (PVC) isolatsiooniga juhi metalli suurim lubatav temperatuur?
a)
70°C
b)
60°C
c)
90°C
d)
105
e)
120°C
3.
Mis on võrkstruktuuriga polüetüleen (PEX) isolatsiooniga juhi metalli suurim lubatav temperatuur?
a)
90°C
b)
60°C
c)
70°C
d)
105
e)
120°C
4.
Mis on etüleenpropüleen (EPR) isolatsiooniga juhi metalli suurim lubatav temperatuur?
a)
90°C
b)
60°C
c)
70°C
d)
105
e)
120°C
5.
Mis on mineraalisolatsioon (PVC kestaga või paljas ja puudutatav) isolatsiooniga juhi suurim lubatav temperatuur?
a)
70°C
b)
60°C
c)
90°C
d)
105
e)
120°C
6.
Mis on mineraalisolatsioon (paljas, mittepuutevõimalik, ega ole kokkupuutes põlevate materjalidega) isolatsiooniga juhi suurim lubatav temperatuur?
a)
105
b)
60°C
c)
70°C
d)
90°C
e)
120°C
7.

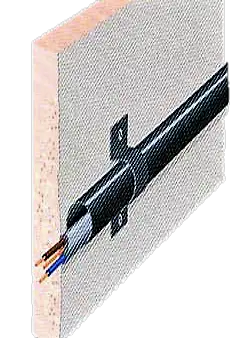

Mis paigaldusviisiga tegu on?
a)
F
b)
A
c)
C
d)
D
e)
E
8.

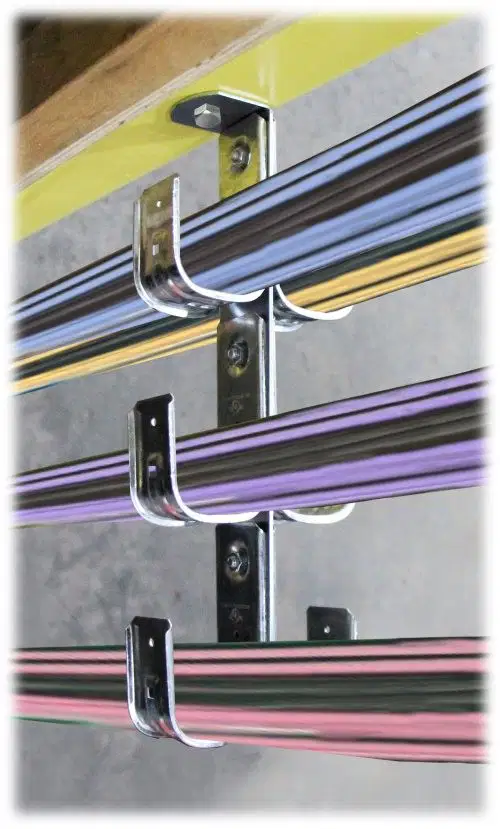

Mis paigaldusviisiga tegu on?
a)
A
b)
C
c)
D
d)
E
e)
F
9.

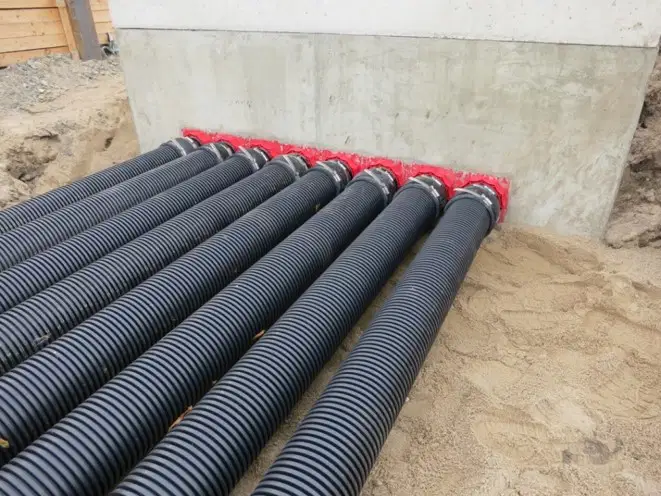

Mis paigaldusviisiga tegu on?
a)
C
b)
A
c)
D
d)
E
e)
F
10.

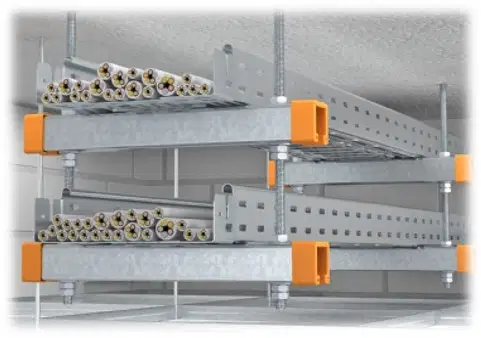

Mis paigaldusviisiga tegu on?
a)
A
b)
C
c)
D
d)
E
e)
F
11.

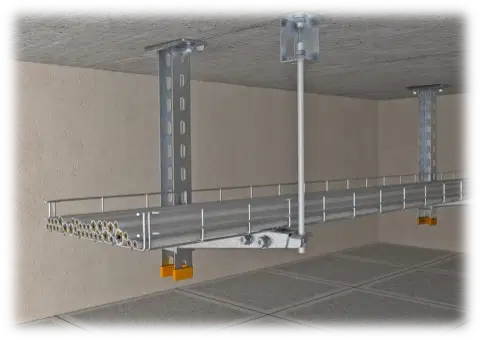

Mis paigaldusviisiga tegu on?
a)
C
b)
A
c)
D
d)
E
e)
F
12.

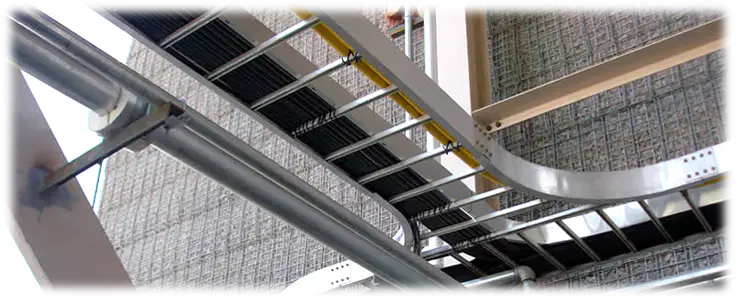

Mis paigaldusviisiga tegu on?
a)
D
b)
A
c)
C
d)
E
e)
F
13.

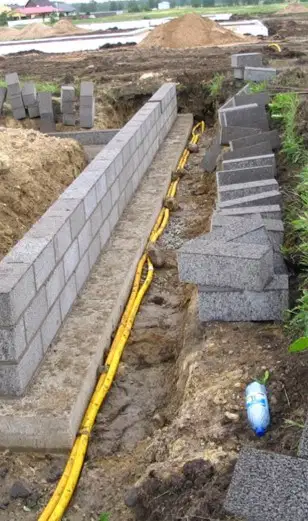

Mis paigaldusviisiga tegu on?
a)
A
b)
C
c)
D
d)
E
e)
F
14.
Mis paigaldusviisiga tegu on?
a)
D
b)
A
c)
C
d)
E
e)
F
15.
Mis paigaldusviisiga tegu on?
a)
D
b)
A
c)
C
d)
E
e)
F
16.
Mis paigaldusviisiga tegu on?
a)
C
b)
A
c)
D
d)
E
e)
F
17.
Mis paigaldusviisiga tegu on?
a)
E
b)
A
c)
C
d)
D
e)
F
18.
Mis paigaldusviisiga tegu on?
a)
G
b)
A
c)
C
d)
D
e)
E
19.
Mis paigaldusviisiga tegu on?
a)
F
b)
A
c)
C
d)
D
e)
E
20.
Mis paigaldusviisiga tegu on?
a)
D
b)
A
c)
C
d)
E
e)
F
21.
Mis paigaldusviisiga tegu on?
a)
F
b)
A
c)
C
d)
D
e)
E
22.
Mis paigaldusviisiga tegu on?
a)
G
b)
A
c)
C
d)
D
e)
E
23.
Mis paigaldusviisiga tegu on?
a)
F
b)
A
c)
C
d)
D
e)
E
24.
Mis paigaldusviisiga tegu on?
a)
F
b)
A
c)
C
d)
D
e)
E
25.
Mida juhistiku dimensioonimise all mõeldakse?
a)
Kaablite koguse ja pikkuse määramist
b)
Juhistike paigaldus tehnoloogi määramist
c)
Elektrijuhtide projekteerimist lubatud lühisvoolude järgi
d)
Elektrijuhtide projekteerimist lubatud koormuse järgi
26.
Mida elektrijuhtide kaitse all mõeldakse?
a)
Kaitset mehhaaniliste vigastuste eest
b)
Kaitset üle kuumenemise eest
c)
Keskkonna tingimuste eest
d)
Kaitset liigvoolude ehk liigkoormuste ja lühiste toime eest
27.
Juhtide kestvalt lubatava voolu all mõeldakse
a)
suurimat lubatavat lühisvoolu
b)
suurimat lubatavat rikkevoolu
c)
suurimat lubatavat koormatavust
d)
suurimat lubatavat talitlusvoolu
28.
Kõik vooluahelad tuleb varustada liigkoormuskaitsega nii, et liigkoormusvool katkestatakse enne, .....
a)
kui kahjustab elektriseadmeid
b)
kui hoone elektripaigaldis muutub tuleohtlikuks
c)
kui inimene saab ohtlikud füsioloogilised kahjustused.
d)
kui temperatuur tõuseb sedavõrd, et kahjustuvad isolatsiooni, liiteid, klemme või ümbrust.
29.
Liigkoormuskaitsena kasutatakse tavaliselt
a)
liinikaitselüliteid
b)
sulavkaitsmeid
c)
liigpingepiirikuid
d)
rikkevoolukaitselüliteid
e)
termoreleesi
30.
Mis infot me sellest võrratusest saame?
a)
Liigkoormuskaitse nimivool peab olema suurem, kui arvutuslik koormusvool.
b)
Liigkoormuskaitse nimivool peab olema väiksem, kui arvutuslik koormusvool.
c)
Liigkoormuskaitse nimivool peab olema vähemalt niisama suur, kui arvutuslik koormusvool.
31.
Kestvalt lubatud koormusvool on kaabli ristlõikepindala määramisel tähtsaim kriteerium ...
a)
võimsuskaod
b)
pingelangud
c)
vähim lubatav lühisvool
d)
soojusjuhtivus
e)
suurem lubatud lühisvool
32.

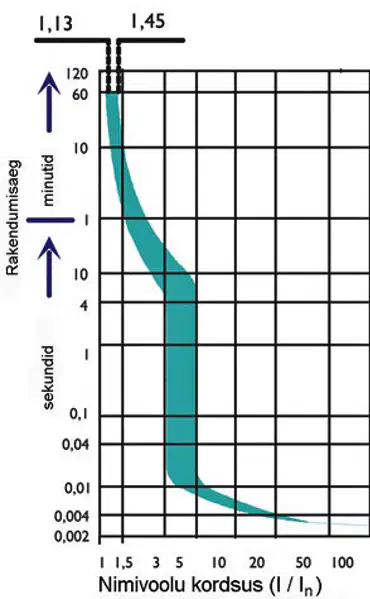

Mis tunnusjoonega tegu on?
a)
B
b)
C
c)
K
d)
Z
33.
Mis tunnusjoonega tegu on?
a)
B
b)
C
c)
K
d)
Z
34.
Võimsuskaod liinikaitselülitis on ...
a)
suuremad, kui vastavas sulavkaitsmes.
b)
Väiksemad, kui vastavas sulavkaitsmes.
c)
samad, kui vastavas sulavkaitsmes.
35.
Liinikaitselülitite konstruktsioon võrreldes sulavkaitsmega on aga ...
a)
suurem ja nad võtavad paigalduskohas rohkem ruumi.
b)
samad gabariidid ja nad võtavad paigalduskohas sama palju ruumi.
c)
kompaktsem ja nad võtavad paigalduskohas vähem ruumi.
36.
Temperatuur võib kaitselülititega rühmakilbis, kus paiknevad mitmed tugevalt koormatud ahelad, ...
a)
olla tunduvalt kõrgem kui vastavate sulavkaitsmetega kilbis.
b)
olla tunduvalt madalam kui vastavate sulavkaitsmetega kilbis.
c)
olla sama kui vastavate sulavkaitsmetega kilbis.
37.
Elektrisüsteemis kõrge temperatuur avaldab mõju ...
a)
ohutusele
b)
liinikaitselülitite rakendumissuurustele
c)
liinikautselüliti rakendub liiga hilja
d)
liinidele lubatavatele vooludele
38.
Kaitsejuht peab vigastamatult taluma lühisvoolu senikaua kuni...
a)
liinikaitselüliti rakendub.
b)
sulavkaitse rakendub.
c)
rikkevoolukaitselüliti rakendub.
d)
kaitseaparaat rakendub.
e)
liigpingepiitik rakendub.
39.
Faasijuhi ja pingealtide juhtivate osade vaheline lühis lülitada välja enimalt ……….. sekundi jooksul, kui lõppahela liigvoolukaitse on enimalt 32 A.
a)
0,1
b)
0,2
c)
0,3
d)
0,4
e)
0,5
40.
Faasijuhi ja pingealtide juhtivate osade vaheline lühis lülitada välja enimalt ............sekundi jooksul, kui lõppahela liigvoolukaitse on üle 32 A.
a)
0,1
b)
0,2
c)
0,3
d)
0,4
e)
0,5
41.
Praktikas võib lühisvoolu arvutamisel teha mõningaid lihtsustusi. Kaitsetingimuste täidetust võib kontrollida lühisvoolude mõõtmise teel. Mõõtmisel saadud lühisvoolud peavad olema …......… suuremad, kui kaitseseadmete rakendusvoolud.
a)
25%
b)
10%
c)
15%
d)
20%
e)
30%
42.
Lühis on tavatalitluses
a)
erinevate potentsiaalidega pingestatud osade vahel rikke tagajärjel tekkinud suure takistusega ühendus
b)
erinevate potentsiaalidega pingestatud osade vahel rikke tagajärjel tekkinud väga suure näivtakistusega ühendus
c)
erinevate potentsiaalidega pingestatud osade vahel rikke tagajärjel tekkinud väikese näivtakistusega ühendus
d)
erinevate potentsiaalidega pingestatud osade vahel rikke tagajärjel tekkinud väga väikese näivtakistusega ühendus
43.
Lühisvool on
a)
liigkoormusvoolust tunduvalt suurem ning lühise puhul peavad kaitseseadmed toimima palju aeglasemalt, kui liigkoormuse puhul
b)
liigkoormusvoolust tunduvalt väiksem ning lühise puhul peavad kaitseseadmed toimima palju kiiremini, kui liigkoormuse puhul
c)
liigkoormusvoolust tunduvalt suurem ning liigkoormuse puhul peavad kaitseseadmed toimima palju kiiremini, kui lühise puhul
d)
liigkoormusvoolust tunduvalt suurem ning lühise puhul peavad kaitseseadmed toimima palju kiiremini, kui liigkoormuse puhul
44.
Lühisekaitse peab alati paiknema
a)
toitekaabli toitepoolses otsas
b)
kaitstava ühenduse koormuse poolel
c)
toitekaabli tarbija otsas
45.
liigkoormuskaitse võib teatud tingimustel paikneda ka
a)
toitekaabli toitepoolses otsas
b)
kaitstava ühenduse koormuse poolel
c)
toitekaabli tarbija otsas
46.
Lühisekaitse nimivoolu väärtus võib olla
a)
suurem, kui liini kestvalt lubatav vool
b)
väiksem, kui liini kestvalt lubatav vool
c)
võrdne, kui liini kestvalt lubatav vool
47.
Kõikidel vooluahelatel peab olema
a)
koormuskaitse
b)
liigpingepiirik
c)
lühisekaitse
d)
rikkevoolukaitselülit
48.
Lühisekaitse peab vastama järgnevatele nõuetele:
a)
Kaitseaparaadi lahutusvõime ei tohi olla väiksem, kui tema paigalduskohas esinev suurim lühisvool.
b)
Väiksem lahutusvõime on lubatav, kui kaitseaparaadist toite pool on teine kaitseaparaat millel on piisav lahutusvõime. Sellisel juhul peavad mõlema kaitseaparaadi omadused olema omavahel kohandatud nii, et kaitseaparaate läbiv energia (I²t) ei ületaks koormusepoolse kaitseseadme ja kaitstava liini taluvust.
c)
Väiksem lahutusvõime on lubatav, kui kaitseaparaadist toite pool on teine kaitseaparaat millel on piisav lahutusvõime.
d)
Kaitseaparaadi lahutusvõime ei tohi olla suurem, kui tema paigalduskohas esinev suurim lühisvool.
49.
Kõik lühisvoolud, sõltumata lühisekohast vooluahelas, tuleb katkestada enne,
a)
inimene saab elektrilöögi
b)
Kui juhid saavutavad suurima lubatava temperatuuri
c)
tekib tulekahju
d)
vigastab elektripaigaldist
e)
vigastab elektriseadmeid
50.
Mida tähendab sulavkaitsmel tähis gM?
a)
tähistab üldiseks kasutamiseks ettenähtud sulavkaitset, mille lahutusvõime katab kogu sulavkaitse voolupiirkonna.
b)
tähistab mootori kaitseks kasutatavat sulavkaitset, mille lahutusvõime katab kogu sulavkaitse voolupiirkonna.
c)
tähistab mootori kaitseks kasutatavat sulavkaitset, mille lahutusvõime katab osa sulavkaitse voolupiirkonnast.
51.
Mida tähendab sulavkaitsmel tähis aM?
a)
tähistab üldiseks kasutamiseks ettenähtud sulavkaitset, mille lahutusvõime katab kogu sulavkaitse voolupiirkonna.
b)
tähistab mootori kaitseks kasutatavat sulavkaitset, mille lahutusvõime katab kogu sulavkaitse voolupiirkonna.
c)
tähistab mootori kaitseks kasutatavat sulavkaitset, mille lahutusvõime katab osa sulavkaitse voolupiirkonnast.
52.
Mida tähendab sulavkaitsmel tähis gG?
a)
tähistab üldiseks kasutamiseks ettenähtud sulavkaitset, mille lahutusvõime katab kogu sulavkaitse voolupiirkonna.
b)
tähistab mootori kaitseks kasutatavat sulavkaitset, mille lahutusvõime katab kogu sulavkaitse voolupiirkonna.
c)
tähistab mootori kaitseks kasutatavat sulavkaitset, mille lahutusvõime katab osa sulavkaitse voolupiirkonnast.
