WorksheetsSOAL UAS
Total questions: 50
Worksheet time: 50mins
Yang tidak termasuk fungsi utama mesin bubut adalah....
Menchamper
Mengulir
Memfacing
Membelah
Yang Bukan termasuk bagian utama mesin bubut standar adalah...
Kepala lepas
kepala tetap
senter tetap
eretan melintang
Bagian utama mesin bubut yang berfungsi sebagai dudukan rumah pahat bubut adalah…
Eretan atas
Eretan melintang
Eretan memanjang
Kepala tetap
Salah satu bagian utama mesin bubut sebagaimana gambar dibawah, berfungsi sebagai dudukan...
Cekam (chuck) mesin
Benda kerja
Senter putar/ senter tetap
Alat potong
Face plate sebagaimana gambar ini, berfungsi sebagai ...
Pembawa benda kerja agar ikut berputar pada proses pembubutan
Untuk bubut bentuk tirus
Untuk benda bentuk tidak beraturan
Untuk benda bentuk beraturan
Keuntungan pencekaman benda kerja dengan independent chuck (Rahang 4 ) adalah.
Dapat diatur/disetel ketinggiannya
Dapat diatur/ distel kesentrisannya
Lebih mudah dan cepat pemasangannya
Lebih maksimal dan cepat pengikatannya
Jenis pahat bubut metris memiliki sudut sebesar.....
30 derajat
45 derajat
55 derajat
60 derajat
Jenis pahat bubut whitwort memiliki sudut...
27,5 derajat
30 derajat
55 derajat
60 derajat
Kecepatan potong (cutting speed - Cs) pengertiannya adalah ...
Kemampuan alat potong menyayat bahan menghasilkan tatal aman ( Meter/menit)
Kemampuan alat potong menyayat bahan menghasilkan tatal aman, (meter/ detik)
Kemampuan alat potong menyayat bahan menghasilkan tatal dengan cepat, (meter/menit)
Kemampuan alat potong menyayat bahan menghasilkan tatal aman, (putaran/menit)
Dalam menetapkan kecepatan putaran mesin bubut dipengaruhi oleh beberapa faktor, yaitu ...
Jenis mesin, jenis alat potong dan diameter benda kerja/ alat potong
Jenis bahan benda kerja/ alat potong dan diameter benda kerja/ alat potong
Jenis mesin, jenis alat potong dan diameter benda kerja/ alat potong
Jenis bahan benda kerja, jenis mata bor dan diameter benda kerja/ alat potong
Kecepatan putaran mesin bubut dapat dihitung dengan rumus …
n= 1000cs±πd Langkah/menit
n= 1000cs±πd putaran/menit
n= 1000cs±πd putaran/detik
n= 1000cs±πd m/detik
Membubut benda kerja berdiameter 108 mm dengan kecepatan potong 25 m/menit. Putaran mesinnnya adalah sebesar …
103, 72 Rpm
83,72 Rpm
93,72 Rpm
73,72 Rpm
Jika diketahui besar pemakanan (f): 0,08 mm/putaran dan putaran mesinnya (n): 420 Rpm, maka kecepatan pemakanan pembubutannya (F) adalah sebesar…
33,6 mm/ jam
33,6 mm/ menit
33,6 mm/ detik
33,6 putaran/ menit
Tujuan keselamatan, kesehatan kerja dan lingkungan (K3L), mencakup keseluruhan aspek atau sasaran, meliputi ...
Pekerja, produk, mesin/ peralatan, dan lingkungan kantor
Pekerja, produk, mesin/ peralatan, dan lingkungan kerja
Pekerja, produk, mesin/ peralatan, dan peraturan K3L
Pekerja, produk, mesin/ peralatan, dan undang-undang K3L
Menggunakan sarung tangan dilarang saat pembubutan karena...
kurang cepat merespon kejadian-kejadian yang dapat mengakibatkan tangan rawan terjadi kecelakaan.
mengukur hasil pembubutan kurang sensitif
mengecek penampilan hasil pembubutan kurang sensitif
mengecek kerataan hasil pembubutan kurang sensitif
Pada saat pembubutan muka/ facing, pemasangan ketinggian pahat bubut lebih rendah/ tinggi dengan pusat sumbu senter. Maka akan menghasilkan ujung permukaan benda kerja menjadi ..
Cembung
Cekung
Menonjol
Menyudut
Dalam menghitung putaran mesin pada saat membubut muka/ facing, yang menjadi acuan adalah ...
Diameter terkecil benda kerja
Diameter terbesar benda kerja
Diameter rata-rata benda kerja
Diameter alat potong
Menchamper benda kerja pada mesin bubut dapat dilakukan dengan dua cara penyayatan, yaitu dengan ...
Bentuk pahat dan menggeser eretan memanjang yang dimiringkan
Bentuk pahat dan menggeser eretan lintang yang dimiringkan
Bentuk pahat dan menggeser eretan atas yang dimiringkan
Bentuk pahat dan menggeser rumah pahat bubut yang dimiringkan
Untuk menghindari terjadinya getaran benda kerja pada saat menchamper pada mesin bubut menggunakan pahat bubut yang dibentuk dengan sudut tertentu, harus menggunakan putaran mesin lebih rendah dari putaran normal (± 1/3 putaran normal). Hal tersebut dikarenakan ....
Beban pahat bubutnya lebih berat
Beban mesinnya lebih berat
Bidang mata sayat pahat bubut lebih luas
Bidang mata sayat pahat bubut lebih sempit
Proses pembubutan rata/ lurus yang memiliki ukuran relatif panjang, pada ujung benda kerjanya yang sudah ada lubang senternya harus ditahan dengan...
Senter tetap
Senter putar
Driving plate
Face plate
Pembubuatan rata/ lurus diantara dua senter, jika senter tetap dan senter kepala lepasnya tidak sepusat, akan berakibat....
Pembubutan tirus hasilnya tirus
Pembubutan tirus hasilnya lurus
Pembubutan lurus hasilnya lurus
Pembubutan lurus hasilnya tirus
Pekerjaan diatas termasuk proses pembubutan...
Rata
Muka
Tirus
Alur

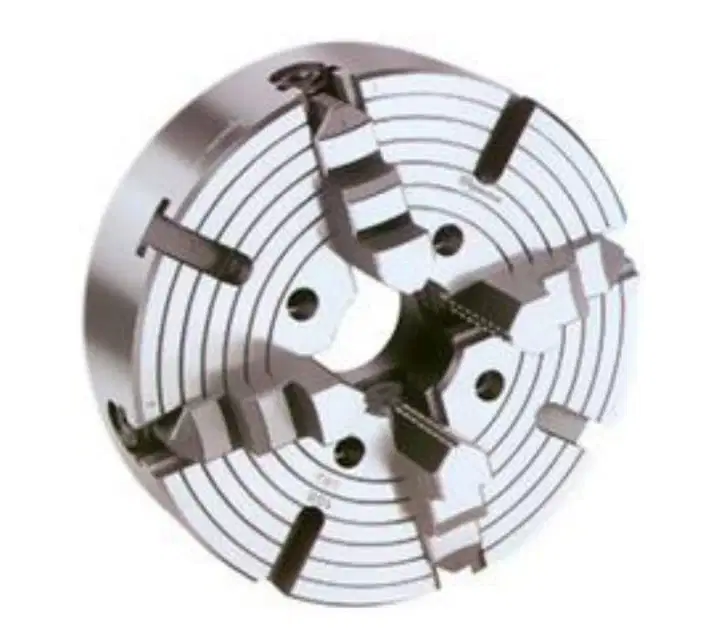

Cekam yang masing-masing rahangnya dapat digerakkan secara sendiri-sendiri satu lubang satu rahang pergerakannya mendekati atau menjauhi garis sumbu dan rahang yang lainnya diam tidak mengikuti pergerakan rahang yang sedang diputar.
Merupakan Pengertian...
Dependent Chuck
Independent Chuck
Chuck
Vise
Pahat Alur ditunjukkan oleh huruf..
F
A
I
E
Proses diatas merupakan proses...
Pembubutan samping
Pembubutan alur
Pembubutan muka
Pembubutan ulir

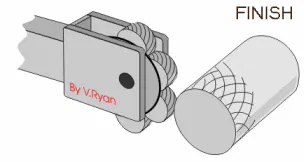

Berikut ini yang termasuk fungsi membuat kartel adalah …
supaya benda kerja kasar pada permukaannya
agar permukaan benda kerja halus
memperbesar diameter benda
untuk menghasilkan pencekaman yang baik
Untuk benda kerja yang mempunyai sudut ketirusan yang dilakukan relative panjang, proses pembubutan tirusnya dilakukan dengan cara ...
memutar eretan atas
memutar eretan melintang
bebas atau seperti biasa
tape attachment
Bagian mesin bubut yang digunakan untuk membubut ulir adalah…
eretan
tuas
poros transportir
tailstock
Membubut benda kerja yang mempunyai dua garis sumbu yang sejajar dengan hasil benda kerja yang tidak beraturan disebut membubut ...
ulir
eksentrik
bertingkat
tirus memanjang
Proses pembubutan muka/ facing yang memiliki ukuran relatif panjang pada ujungnya harus ditahan dengan...
Senter putar dan steady rest
Senter putar dan follow rest
Senter putar dan lathe dog
Senter tetap dan lathe dog
Membubut tirus dengan cara memiringkan/ menggeser eretan atas, rumus yang dapat digunakan adalah….
tg α Dxd/2L
tg α Dxd/2+L
tg α D-d/2L
tg α D+d/2L
Sebuah benda kerja berdiameter (D)= 55 mm, panjang 65 mm, akan dilakukan pembubutan tirus dengan diameter kecilnya (d)= 42 mm. Dengan diketahui data diatas, berapa besar pergeseran eretan atasnya...
6° 42' 38,14”
4° 42' 38,14”
5° 42' 38,14”
3° 42' 38,14”
Yang tidak termasuk tujuan dari pembuatan/ pembubutan alur pada sebuah poros lurus, adalah ...
Memberi kebebasan/ space pada saat benda kerja dipasangkan dengan
elemen atau komponen lainnya
Memberi kebebasan/ space, agar baut/ mur dapat bergerak penuh sampai
pada ujung benda kerja
Memberi jarak bebas pada proses penggerindaan terhadap suatu poros
Memberi kebebasan/ space, agar baut/ mur dapat bergerak penuh sampai pada ujung ulir
Pengertian penulisan ulir W 5/8x11, adalah...
Jenis ulir whitworth, diameter nominal ulir 5/8 inchi dan jumlah gangnya 11 buah sepanjang satu inchi
Jenis ulir whitworth, diameter tusuk ulir 5/8 inchi dan jumlah gangnya 11 buah sepanjang satu inchi
Jenis ulir whitworth, diameter nominal ulir 5/8 mm dan jumlah kisarnya 11 buah sepanjang satu inchi
Jenis ulir whitworth, diameter dasar ulir 5/8 inchi dan jumlah gangya 11 buah sepanjang satu inchi.
Menentukan kedalam ulir dalam membubut ulir luar (baut), rumus yang digunakan adalah…
0,54 x Diameter tusuk
0,61x Diameter nominal
0,54 x Kisar ulir
0,61 x Kisar ulir
Membubut ulir dalam (mur) M 20x3, kedalaman ulirnya adalah sebesar…
1,92 mm
1,83 mm
1,50 mm
1,62 mm
Pada saat mengkartel, disarankan dalam menetapkan putaran mesin (n) tidak boleh sama dengan pembubutan normal karena beban akibat penekanan kartel besar. Sebagai pendekatan dalam menetapkan putaran mesin dapat menggunakan rumus.....
nkartel = ½ x nnormal
nkartel= ¼ x nnormal
nkartel= ¾ x nnormal
nkartel= 2/3 x nnormal
Bagaimana cara menghitung tebal ganjal bubut eksentrik jika menggunakan chuck rahang 3?
H = e+r
X=1/2 d-y
Tebal Ganjal = Jarak Eksentrik
H= e+a
Berikut ini yang bukan cara untuk mendapatkan titik 0 pada jarum dial indikator pada saat pemasangan benda di chuck rahang 4 adalah..
Mengencangkan salah satu rahang chuck
Melonggarkan salah satu rahang chuck
Memukul benda kerja perlahan ke dalam chuck
Mengencangkan seluruh rahang chuck
Berapakah jarak pergeseran sumbu utama ke sumbu poros ?
5,5 mm
6 mm
5 mm
4,5 mm
Berapakah kecepatan bubut alur yang disarankan...
1/4 Kecepatan bubut rata
1/3 Kecepatan bubut rata
1/2 Kecepatan bubut rata
Sama dengan bubut rata
Proses pembubutan seperti gambar diatas adalah...
Pembubutan rata
Pembubutan tirus
Pembubutan profil
Pembubutan alur
Semua Benar
menggunakan mata potong pahat (tools) sebagai alat untuk menyayat benda kerja
mesin proses produksi yang dipakai membentuk benda kerja yang berbentuk silindris
mesin perkakas yang proses kerjanya bergerak memutar benda kerja
Jika operator bubut mengasah pahat maka dibutuhkan peralatan keselamatan diri (APD) berikut ini .....
Mesin gerinda dan kaca mata
Kaca mata dan ear plug
Air pendingin dan sarung tangan
Sarung tangan dan kaca mata
Amati gambar di samping, pernyataan yang sesuai dengan gambar adalah ............
Melakukan proses membubut tirus dengan metode pergeseran
Melakukan proses pembubutan tirus dengan membentuk pahat sesuai ketirusan
Melakukan proses pembubutan tirus dengan menggeser eretan atas
Proses pembubutan tirus dengan menggunakan tapper attachement
mm
d
Cs
m/s
bagian dari mesin bubut yang berfungsi sebagai tempat kedudukan kepala tetap, kepala lepas dan eretan, adalah fungsi dari...
Bagian mesin bubut yang digunakan untuk memegang dan menjepit pahat...
Pengertian penulisan ulir M 16x2, adalah...
Jenis ulir metrik, diameter dasar ulir 16 dan kisarnya 2 mm
Jenis ulir metrik, diameter tusuk ulir 16 dan kisarnya 2 mm
Jenis ulir metrik, diameter nominal ulir 16 dan kisarnya 2 mm
Jenis ulir metrik, diameter nominal ulir 16 dan kedalaman ulir 2 mm

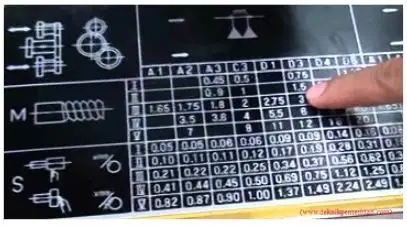

Lihatlah gambar berikut ini, Proses pengerjaan mesin bubut yaitu membuat ulir dengan kisar 1,8 . Maka tuas disetel pada posisi...
III dan A3
III dan D1
III dan C3
III dan D3
