WorksheetsRepaso Practido de Elementos de Maquinas y Tecnologia Mecanica I
Total questions: 20
Worksheet time: 2hrs 36mins
Que es el diseño mecánico?
a) Es un conjunto de normas y especificaciones que nos permiten evaluar los elementos de mecánicos con ayuda de programas de computación
b) En ingeniería el diseño mecánico es el proceso de dar forma, dimensiones, materiales, tecnología de fabricación y funcionamiento de una máquina para que cumpla unas determinadas funciones o necesidades.
c) El diseño mecánico trata sobre los estudios de materiales de todos los componentes que actúan en un conjunto de diseño y fabricación en la industria en general.
d) El diseño mecánico industrial abarca el desarrollo de todo tipo de productos fabricados: desde autos, electrodomésticos y equipos médicos a electrónica y juguetes. No obstante, la mayoría de los diseñadores industriales tiene áreas específicas de atención.
Es el proceso que utiliza un electrodo revestido consumible.
(a)

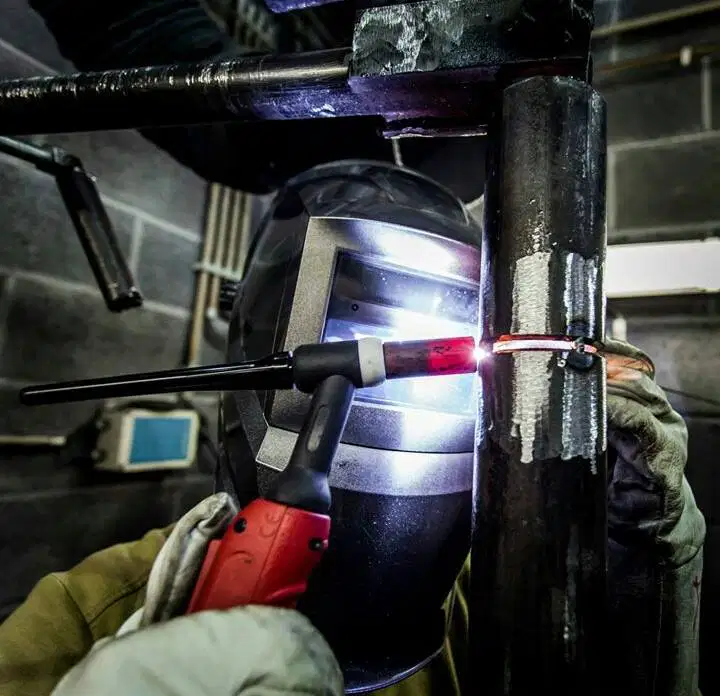

Que tipo de proceso de soldadura podemos ver en la imagen que se muestra?
a) GTAW
b) SMAW
c) SAW
d) GMAW
Se denomina ______ _______ a un tipo de maquinaría que se utiliza en la fabricación de piezas partiendo de bloques de materiales sólidos, principalmente metálicos.
(a)
Son las uniones que no se pueden separar sin causar alguna anomalía en el material base.
Uniones semi fijas
Soldadura
Tornillos
Tuercas
Una especificación es?
a) La unión de dos metales con o sin la adición de material de aporte.
b) Una guía para los distintos procesos industriales y de unión de elementos mecánicos.
c) Una información proporcionada por el fabricante de un producto, la cual describe sus componentes, características y funcionamiento.
d) Un documento que sirve como guía para la creación efectiva de una soldadura que cumpla con todos los requisitos de código y estándares de producción aplicables

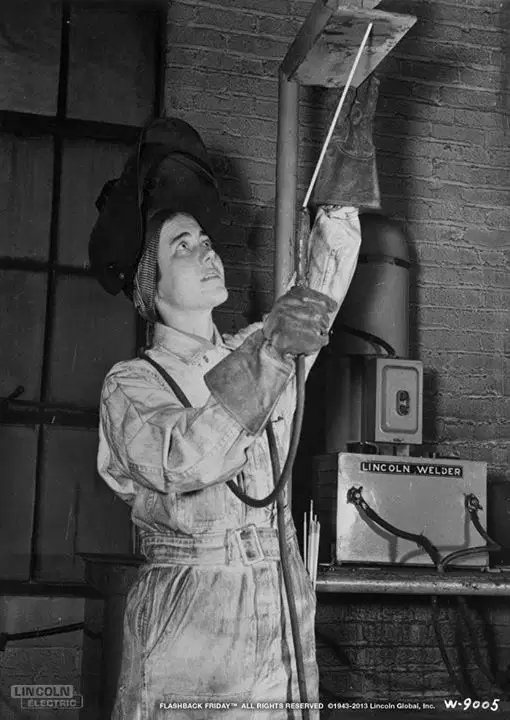

Indique la posición de soldadura que esta realizando en la imagen
a) 1G
b) 4F
c) 4G
d) 3G
A que maquina pertenece el plato de la mordaza (Usillo)?
a) Torno
b) Fresa
c) Taladro de banco
d) Ninguno
El taladro es?
a) es el inicio de una maquina de por arranque de viruta tipo fresa.
b) Un dispositivo que nos permite realizar cortes precisos con la ayuda de una BROCA.
c) una máquina que nos permite hacer agujeros debido al movimiento de rotación (en ocasiones combinados con percusión) que adquiere la broca sujeta en su cabezal.
d) Un proceso de arranque de viruta de material compuesto con base a teflon.

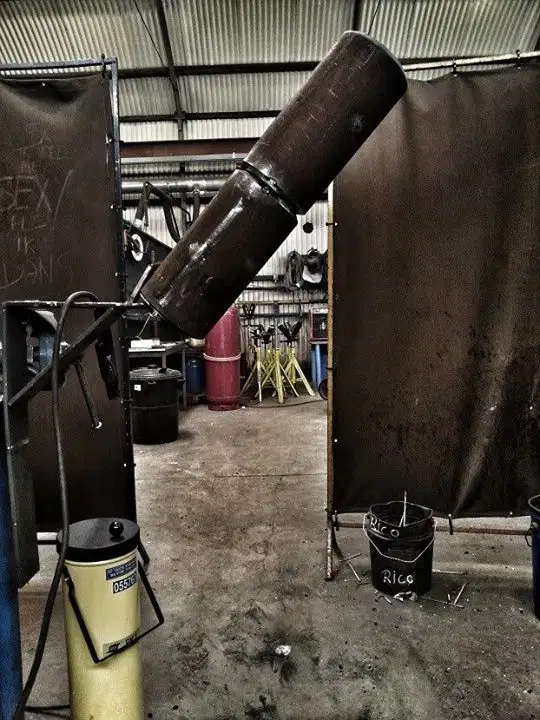

Que tipo de posicion se puede observar en la imagen?
a) 4G
b) 6GR
c) 6G
e) Ninguno

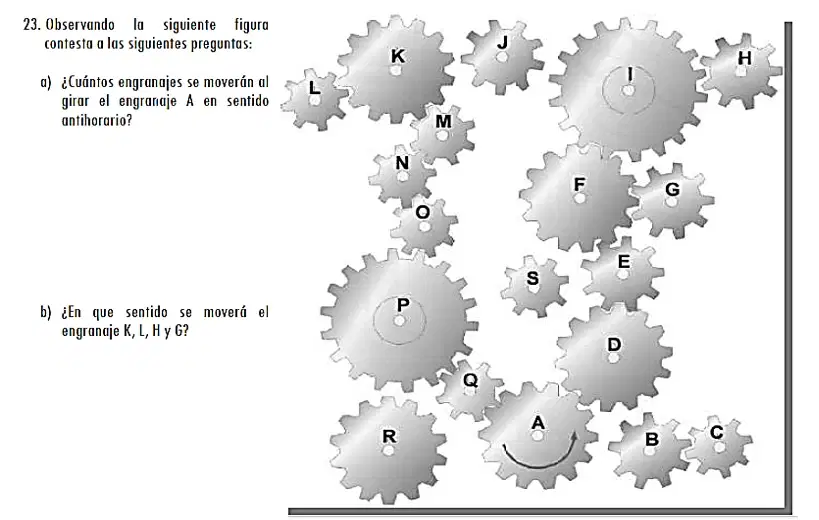

a) Cuantos engranajes se moverán al girar el engranaje A.
b) En que sentido giran los siguientes engranajes K, L, H y G.
a) 10
b) horario K, L, H y G anti horario
a) 13
b) horario K, L, H y G anti horario
a) 9
b) horario K, L, H y G
a) 13
b) anti horario todos

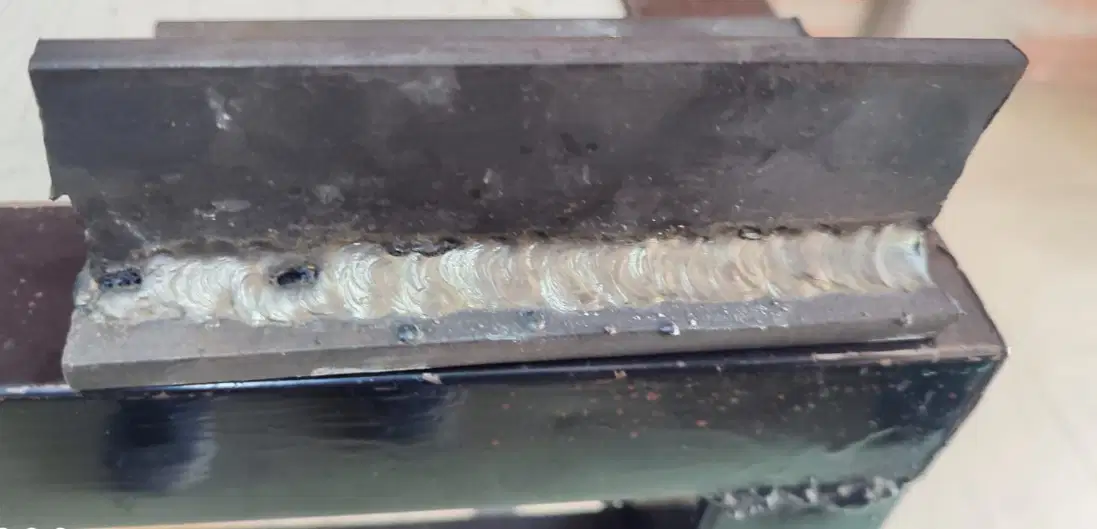

Que tipo de discontinuidad se puede observar en la imagen
a) Poros y Socavadura
b) Inclusión de escoria Socavadura
c) Inclusión de escoria y falta de relleno
d) Sin ninguna discontinuidad

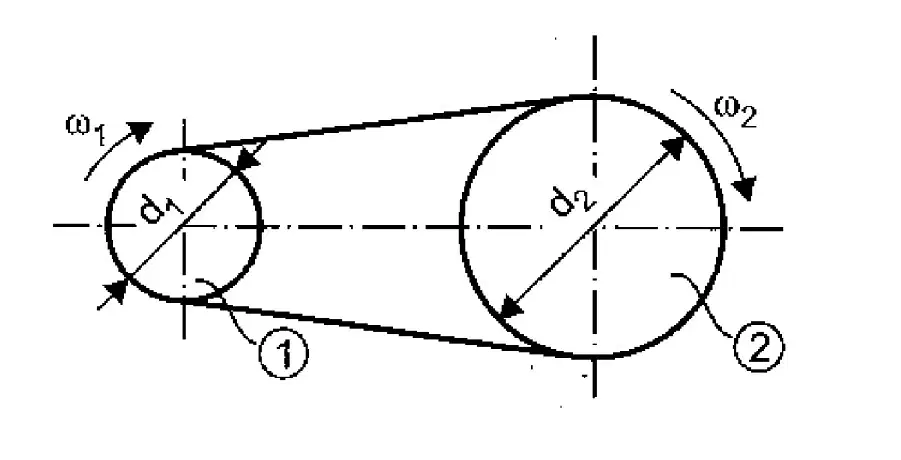

Dada la siguiente figura se
tiene los siguientes datos: d1= 0,1 m , d2= 0,18 m
w= 123 rad/seg
Encontrar:
a) la relación de transmición
b) Rotación de la polea 1 y 2 (n)
a) i= 1,8
b) n 1= 1170 rpm
n2= 650 rpm
a) i= 2
b) n1= 1700 rpm
n2= 560 rpm
a) 1,8 rev/min
b) n1= 1170 Rads/min
n2= 650 Rads/min
a) son soluciones posibles
b) Indeterminado
Resolver el siguiente ejercicio:
Valor de la tolerancia para agujero y eje, con sus diámetros máximos y mínimos
Para los siguientes datos:
150 H5 h6
Agujero
Dmax= 150.018 mm
Dmin= 150 mm
Eje
Dmax= 150 mm
Dmin= 149.975
Agujero
Dmax= 150 mm
Dmin= 149.5 mm
Eje
Dmax= 152.5 mm
Dmin= 150 mm
Agujero
Dmax= 150 mm
Dmin= 149 mm
Eje
Dmax= 155 mm
Dmin= 148 mm
Agujero
Dmax= 150.018 (in)
Dmin= 150 (in)
Eje
Dmax= 150 (in)
Dmin= 149.975 (in)
Resolver el valor de la tolerancia para agujero y eje, con sus diámetros máximos y mínimos
200 F9 f7
Agujero
Dmax= 200 mm
Dmin= 199 mm
Eje
Dmax= 200 mm
Dmin= 199.1 mm
Agujero
Dmax= 200.165 in
Dmin= 200.05 in
Eje
Dmax= 199.95 in
Dmin= 199.904 in
Agujero
Dmax= 200.165 mm
Dmin= 200.05 mm
Eje
Dmax= 199.95 mm
Dmin= 199.904 mm
Agujero
Dmax= 199 mm
Dmin= 200 mm
Eje
Dmax= 200.04 mm
Dmin= 200.01 mm
Cuales son las técnicas de ensayos no destructivos mas comunes en la industria
VT, PT, MT, UT y RT
SMAW, GMAW, FCAW GTAW y SAW
IV, LP, PM, UT y RX
PAW, ESW, OAW, EW y LBW
A que proceso de soldadura pertenece la siguiente clasificación de electrodo:
E 7018-1
SMAW
GMAW
FCAW
GTAW
El proceso de soldadura (a) usa un electrodo tubular como metal de aporte
La siguiente figura representa una soldadura de filete, con un tamaño de soldadura de 3/8"
Falso
Verdadero
El tamaño de soldadura es de 3/8"
Ninguna de las anteriores
Que es manufactura?
Máquina para fresar; está compuesta de un cabezal, dotado de un movimiento de rotación, con una fresa (herramienta cortante), y de una mesa, también dotada de un mecanismo de movimiento, donde se fija la pieza.
Es una máquina que se hace girar con el pie, por medio de una rueda, manubrio, etc., y sirve para hacer girar un objeto sobre sí mismo
Proceso de fabricación de un producto que se realiza con las manos o con ayuda de máquinas.
La unión de estos se logra gracias a la fundición de ambos materiales o con un material de aporte que, mientras se funde, se coloca entre las piezas que se quieren soldar y cuándo se enfría se convierte en una unión fija y resistente.
