WorksheetsPodsumowanie klasy I
Total questions: 44
Worksheet time: 22mins
Który dokument geodezyjny jest niezbędny do odszukania w terenie punktu osnowy geodezyjnej?
Dziennik pomiaru boków osnowy.
Dziennik pomiaru kątów osnowy.
Opis topograficzny punktu.
Szkic przeglądowy.
Który znak geodezyjny należy zastosować do oznaczenia punktu sytuacyjnej osnowy pomiarowej na utwardzonej nawierzchni jezdni?
Słupek marmurowy.
Słupek betonowy.
Bolec metalowy.
Palik drewniany.
Do której grupy szczegółów terenowych, ze względu na wymagania dokładnościowe pomiaru, należą budynki mieszkalne?
II grupy
I grupy
III grupy
IV grupy
Projekt zagospodarowania działki lub terenu należy sporządzić na kopii aktualnej mapy
branżowej.
inwentaryzacyjnej.
topograficznej.
zasadniczej.
Na podstawie danych zamieszczonych na rysunku określ wielkość odchyłki kątowej.
−21cc
+21cc
+7cc
−7cc

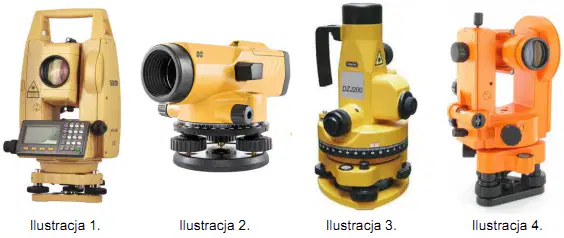

Na której ilustracji przedstawiono pionownik laserowo-optyczny?
Na ilustracji 1.
Na ilustracji 4.
Na ilustracji 3.
Na ilustracji 2.
Maksymalny dopuszczalny średni błąd położenia punktów pomiarowej osnowy sytuacyjnej względem najbliższych punktów poziomej osnowy geodezyjnej wynosi
0,20 m
0,15 m
0,10 m
0,05 m

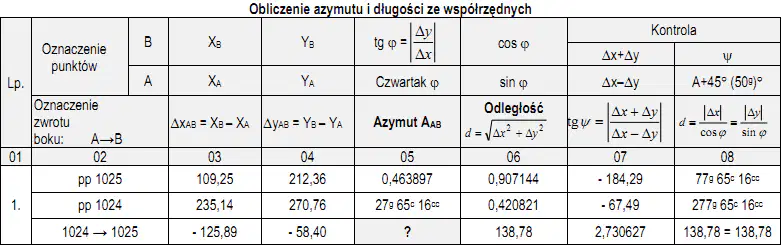

Na podstawie danych zamieszczonych we fragmencie dziennika oblicz wartość azymutu A1024-1025, którą należy wpisać w kolumnie 05.
227g 65c 16cc
277g 65c 16cc
172g 34c 84cc
27g 65c 16cc
Którą metodę pomiaru kąta poziomego zobrazowano na przedstawionym szkicu?
Repetycyjną.
Kierunkową.
Sektorową.
Zwykłą.
Pomiar metodą niwelacji geometrycznej wykonuje się na każdym stanowisku dwukrotnie ze zmianą wysokości osi celowej. Maksymalna dopuszczalna różnica między wynikami tych pomiarów wynosi
0,01 m
0,001 m
0,04 m
0,004 m
∆hK1-K2 = 0,200 m
∆hK1-K2 = 0,020 m
∆hK1-K2 = -0,020 m
∆hK1-K2 = -0,200 m

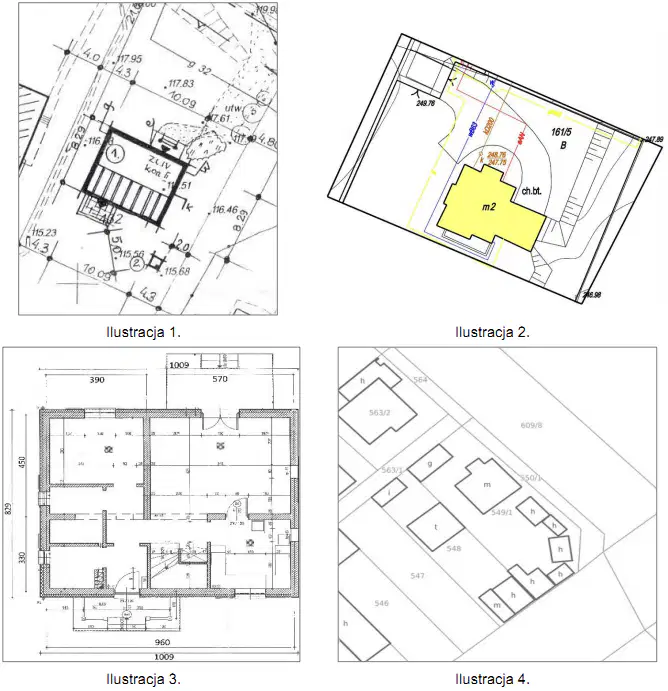

Na której ilustracji przedstawiono mapę z inwentaryzacji powykonawczej budynku i przyłączy?
Na ilustracji 1.
Na ilustracji 2.
Na ilustracji 3.
Na ilustracji 4.
Etapem procesu przetwarzania mapy analogowej na cyfrową nie jest
wektoryzacja.
generalizacja.
kalibracja.
skanowanie.
Południkiem osiowym odwzorowania Gaussa-Krügera w układzie współrzędnych PL-1992 jest południk
21°
19°
17°
15°
Który rodzaj pomiaru wykonywany jest w sposób przedstawiony na rysunku?
Przeniesienie wysokości w dół.
Przeniesienie wysokości w górę.
Pomiar odległości między punktami.
Pomiar wysokości repera.

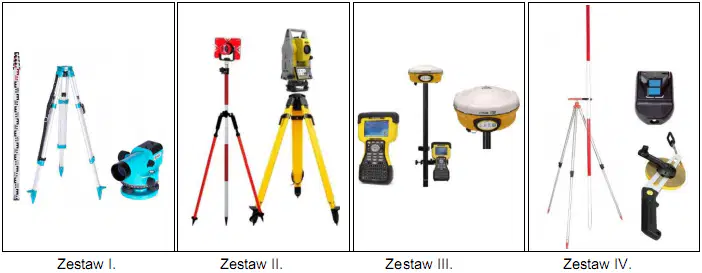

Którego z przedstawionych na ilustracjach zestawów sprzętu pomiarowego należy użyć do wykonania niwelacji geometrycznej?
Zestawu III.
Zestawu IV.
Zestawu I.
Zestawu II.

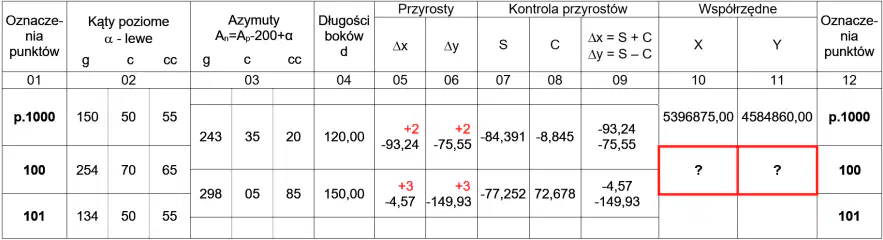

Na podstawie przedstawionego fragmentu dziennika ciągu poligonowego oblicz współrzędne prostokątne punktu 100 osnowy pomiarowej?
X100 = 5396870,43 m; Y100 = 4584710,07 m
X100 = 5396968,24 m; Y100 = 4584935,55 m
X100 = 5396781,78 m; Y100 = 4584784,47 m
X100 = 5396781,76 m; Y100 = 4584784,45 m
Którym symbolem opisywane są przewody kanalizacyjne sanitarne na mapach zasadniczych?
ko
kp
ks
kd
Długość odcinka pomierzonego na mapie w skali 1 : 500 wynosi 11,1 cm. Ile wynosi rzeczywista długość tego odcinka w terenie?
5,55 m
22,2 m
55,5 m
2,22 m
Przedstawiony szkic polowy został sporządzany w trakcie wykonywania pomiaru szczegółów sytuacyjnych metodą
biegunową.
ortogonalną.
wcięć liniowych.
przedłużeń konturów.
Na rysunkach przedstawiono wyniki pomiaru wysokościowego den studzienek kanalizacyjnych (punkty K1 i K2) wykonanego metodą niwelacji geometrycznej ze środka. Wskaż wartości odczytów z łat niwelacyjnych ustawionych w punktach K1 i K2.
OK1 = 0800; OK2 = 1000
OK1 = 0950; OK2 = 1120
OK1 = 0850; OK2 = 1050
OK1 = 0900; OK2 = 1100
Na podstawie wzoru przedstawionego w ramce oblicz błąd centrowania podczas tyczenia punktu metodą biegunową, jeżeli długość domiaru wynosi 100 m, a długość celowej odniesienia 400 m.
0,40 mm
4,00 mm
0,35 mm
3,50 mm
Który opis, stosowany na mapie zasadniczej, dotyczy przewodu kanalizacyjnego sanitarnego o średnicy 20 cm, pomierzonego na osnowę?
ksB20
ks200
ksP200
ks20
Na którym rysunku przedstawiono szkic pomiaru sytuacyjnego punktu P (523) metodą wcięcia kątowego w przód?
Na rysunku 1.
Na rysunku 4.
Na rysunku 2.
Na rysunku 3.
Do stabilizacji punktu pomiarowej osnowy poziomej znajdującego się na kostce brukowej należy użyć znaku przedstawionego na
ilustracji 3.
ilustracji 1
ilustracji 2.
ilustracji 4.
Zgodnie z prawem geodezyjnym i kartograficznym mapy zasadnicze należy wykonywać w skalach:
1:25000, 1:50000, 1:100000
1:1000, 1:2000, 1:5000, 1:10000
1:10000, 1:25000, 1:50000
1:500, 1:1 000, 1:2000, 1:5000
Na podstawie danych zamieszczonych na rysunku wskaż zapisy działań prowadzących do obliczenia współrzędnych punktu osnowy pomiarowej nr 1002.
X1002 = X1001 + 58,25 ∙ cos 66,9557g ; Y1002 = Y1001 + 58,25 ∙ sin 66,9557g
X1002 = X1001 – 58,25 ∙ cos 66,9557g ; Y1002 = Y1001 – 58,25 ∙ sin 66,9557g
X1002 = X1001 + 58,25 ∙ cos 91,1607g ; Y1002 = Y1001 + 58,25 ∙ sin 91,1607g
X1002 = X1001 – 58,25 ∙ cos 91,1607g ; Y1002 = Y1001 – 58,25 ∙ sin 91,1607g
System informacyjny zapewniający gromadzenie, aktualizację i udostępnianie informacji o sieciach uzbrojenia terenu GESUT to
geodezyjna ewidencja sieci uzbrojenia terenu.
geometryczna ewidencja sieci uzbrojenia terenu.
geodezyjna ewidencja systemu urządzeń technicznych.
geometryczna ewidencja systemu uzbrojenia terenu.

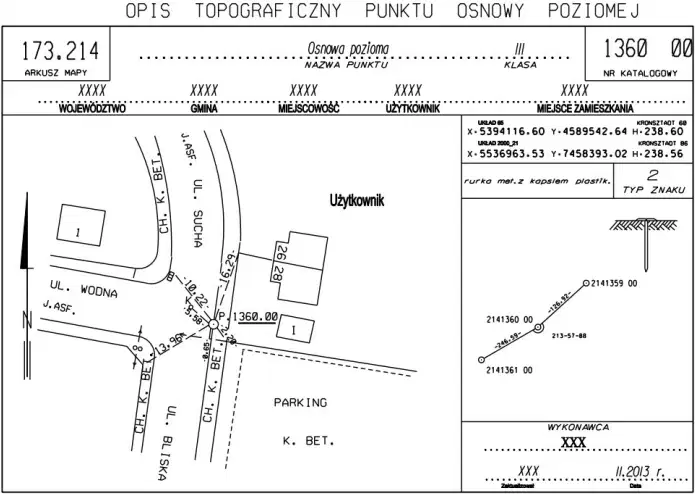

Na podstawie przedstawionego opisu topograficznego punktu szczegółowej poziomej osnowy geodezyjnej określ, w jakiej odległości od kratki ściekowej należy szukać punktu nr 1360.
10,22 m
5,58 m
13,96 m
2,20 m
Ile wynosi różnica wysokości Δh1-2 pomiędzy punkami 1 i 2, na których ustawiono łaty niwelacyjne w sposób przedstawiony na zamieszczonym rysunku?
4 m
4 dm
4 cm
4 mm

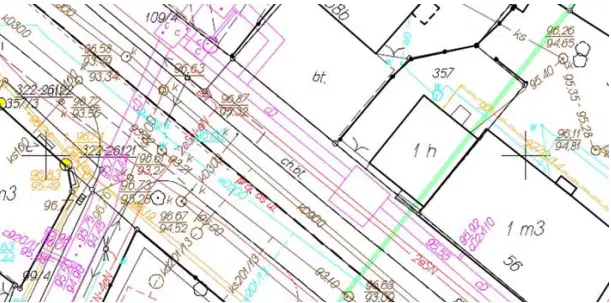

Na przedstawionym fragmencie mapy zasadniczej kolorem fioletowym oznaczono przewód
elektroenergetyczny.
telekomunikacyjny.
gazowy.
ciepłowniczy.
Przedstawiony na rysunku znak kartograficzny stosowany jest do oznaczania przewodów wodociągowych o średnicy większej od 0,75 m na mapie zasadniczej w skali
1 : 5 000
1 : 2 000
1 : 1 000
1 : 500

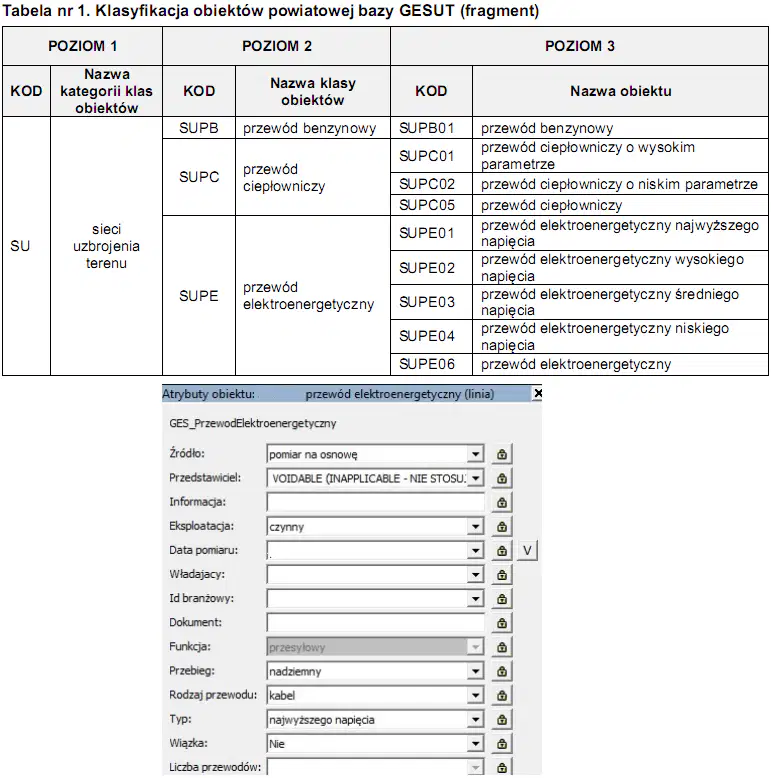

Na podstawie widoku okna z bazy danych GESUT przedstawiającego atrybuty przewodu elektroenergetycznego oraz danych z tabeli nr 1, wskaż kod tego obiektu na trzecim poziomie szczegółowości.
SUPE01
SUPC02
SUPE02
SUPB01

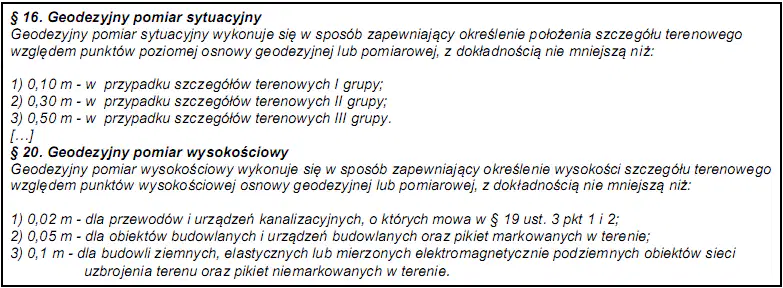

Na podstawie przedstawionych w tabeli przepisów prawnych określ, ile wynosi minimalna dokładność określenia położenia pojedynczego drzewa względem poziomej osnowy pomiarowej podczas pomiaru sytuacyjnego?
50 cm
30 cm
10 cm
5 cm
Który z wymienionych obiektów podlega wytyczeniu geodezyjnemu i inwentaryzacji powykonawczej?
Przyłącze wodociągowe.
Ogrodzenie trwałe.
Znak drogowy.
Piaskownica.
Którego sprzętu należy użyć do pomiaru wysokości punktów osnowy realizacyjnej?
Taśmy i tyczki.
Teodolitu i tyczki.
Niwelatora i łaty.
Dalmierza i łaty.
Na podstawie przedstawionego planu zagospodarowania działki oblicz współrzędne prostokątne X, Y punktu 102.
X = 512,00 m; Y = 510,00 m
X = 510,00 m; Y = 512,00 m
X = 522,00 m; Y = 510,00 m
X = 510,00 m; Y = 522,00 m
Którym symbolem należy oznaczyć na szkicu polowym pomierzony obiekt przedstawiony na ilustracji?
Symbolem 1.
Symbolem 2.
Symbolem 3.
Symbolem 4.
Na podstawie przedstawionych w tabeli przepisów prawnych wskaż, który z wymienionych szczegółów terenowych powinien mieć wyznaczoną wysokość, względem wysokościowej osnowy pomiarowej, z minimalną dokładnością 10 cm.
Fundament budynku.
Krawędź kabla elektroenergetycznego.
Dno wylotu przewodu kanalizacyjnego.
Górna powierzchnia studni telekomunikacyjnej.
Na przedstawionym fragmencie mapy zasadniczej strzałka wskazuje znak kartograficzny oznaczający
budynek w budowie.
budynek projektowany.
werandę.
taras.
Podczas inwentaryzacji pośredniej urządzeń podziemnych ustalenie położenia przewodu należy wykonywać za pomocą
tachimetru.
niwelatora.
lokalizatora.
odbiornika GPS.
W bazie danych obiektów topograficznych BDOT500 opisano sieć kanalizacyjną sanitarną znakami ksX300. Źródło danych o położeniu tej sieci
jest nieokreślone.
jest trudne do określenia.
pochodzi z materiałów nieaktualnych.
pochodzi z materiałów archiwalnych.
Na podstawie szkicu z pomiaru sytuacyjnego oraz współrzędnych prostokątnych punktów 6 i 19 oblicz współrzędne punktu 2.
X2 = 121,02 m; Y2 = 171,15 m
X2 = 141,02 m; Y2 = 191,15 m
X2 = 171,15 m; Y2 = 121,02 m
X2 = 145,32 m; Y2 = 141,02 m
Geodeta wykonał pomiar inwentaryzacyjny budynku mieszkalnego, jednopiętrowego, z mieszkaniami dla dwóch rodzin. Które oznaczenie powinien wpisać w konturze tego budynku na mapie zasadniczej?
mj1
mj2
md1
md2
