UAS Sistem Pengaturan

Total questions: 85

Worksheet time: 2hrs 37mins

Name
Class
Date
1.
PLC merupakan singkatan dari....
a)

Programmable Logic Controller

b)

Programmable Long Controller

c)

Programmable Logic Condition

d)

Product Logic Controller

2.
Berikut adalah komponen dasar kendali, kecuali.......
a)

Tujuan kendali

b)

Hasil atau keluaran

c)

Komponen sistem kendali

d)

Data

e)

Masukan atau input

3.
Yang termasuk komponen input adalah...
a)

Push button

b)

Motor listrik

c)

Sirine

d)

Lampu

4.
Salah satu komponen output adalah ...
a)

Push button

b)

Sensor

c)

Motor listrik

d)

Saklar

5.
Fungsi lampu indikator adalah ...
a)

Sebagai lampu penerangan

b)

Segabai lampu batas tegangan dan arus

c)

Sebagai lampu tanda

d)

Sebagai lampu batas tegangan

6.
Kontaktor magnet akan bekerja apabila ...
a)

Kontak bantu NO mendapatkan tegangan

b)

Kontak utama mendapat tegangan

c)

Saklar tombol tekan mendapatkan tegangan

d)

Coil kontaktor mendapatkan tegangan

7.

Huruf A pada gambar LED berikut merupakan kaki ....

a)

Anode

b)

Catode

c)

Collector

d)

Emitor

e)

Base

8.

Huruf B pada gambar LED berikut merupakan kaki ....

a)

Anode

b)

Catode

c)

Collector

d)

Emitor

e)

Base

9.
Kaki nomor 1 pada gambar Transistor berikut merupakan kaki ....
a)

Anode

b)

Catode

c)

Collector

d)

Emitor

e)

Base

10.
Kaki nomor 2 pada gambar Transistor berikut merupakan kaki ....
a)

Anode

b)

Catode

c)

Collector

d)

Emitor

e)

Base

11.
Kaki nomor 3 pada gambar Transistor berikut merupakan kaki ....
a)

Anode

b)

Catode

c)

Collector

d)

Emitor

e)

Base

12.
Kaki nomor 1 pada gambar Transistor berikut merupakan kaki ....
a)

Anode

b)

Catode

c)

Collector

d)

Emitor

e)

Base

13.
Kaki nomor 2 pada gambar Transistor berikut merupakan kaki ....
a)

Anode

b)

Catode

c)

Collector

d)

Emitor

e)

Base

14.
Kaki nomor 3 pada gambar Transistor berikut merupakan kaki ....
a)

Anode

b)

Catode

c)

Collector

d)

Emitor

e)

Base

15.
LDR Singkatan dari ...
a)

light dependent resistor

b)

light distance resistor

c)

long distance relationship

d)

light independent resistor

16.
Apakah yang dimaksud dengan sistem kendali pneumatik
a)

Sistem kendali yang memanfaatkan energi potensial dalam menggerakkan komponen kendali

b)

Sistem kendali yang memanfaatkan energi udara bertekanan untuk menggerakkan sebuah benda

c)

Sistem kendali yang memanfaatkan fluida cair sebagai media penggerak komponen kendali

d)

Sistem kendali yang memanfaatkan aliran fluida yang dipompakan masuk ke dalam komponen pengendali

17.
Kekurangan dari sistem kendali pneumatik adalah ...
a)

Gaya yang dihasilkan tidak memiliki kekuatan yang besar

b)

Tidak ramah lingkungan karena udara buang yang digunakan mencemari lingkungan

c)

Sangat direkomendasikan digunakan untuk mesin produksi makanan karena tidak akan mempengaruhi kualitas dari produk

d)

Tidak memiliki respon yang cepat untuk digunakan dalam ruangan kerja yang steril (clean room)

18.
Tekanan udara normal yang ada di bumi adalah ...
a)

150 KPa

b)

100 KPa

c)

200 KPa

d)

50 KPa

19.
Jika udara bertekanan dalam suatu tabung kompresor adalah sebesar 600 KPa maka tekanan udara yang mengalir keluar adalah ...
a)

350 KPa

b)

450 KPa

c)

400 KPa

d)

500 KPa

20.
Jika suatu kompresor memiliki perbandingan 8 : 1, maka besar tekanan udara yang keluar dari kompresor tersebut adalah ...
a)

800 KPa

b)

500 KPa

c)

600 KPa

d)

700 KPa

21.
Dalam tangki kompresor terdapat kondensat berupa air karena ...
a)

Udara yang bertekanan mengakibatkan perubahan gas menjadi cairan

b)

Udara yang terkompresi mengembun akibat laju perpindahan kalor keluar ruangan untuk pendinginan udara dari dalam tabung bertekanan

c)

Udara bertekanan memiliki potensi untuk anomali menjadi zat baru

d)

Udara bertekanan memicu munculnya zat baru

22.

Yang merupakan teknik pengaturan manual adalah..

a)

Dispenser

b)

Kran Air

c)

Lampu Lalu Lintas

d)

Kendali motor DC

e)

AC ruangan

23.
Yang merupakan aplikasi dari control proporsional adalah..
a)

Pengendalian level cairan dalam tangki

b)

Pengendalian tekanan

c)

Pengendalian motor DC

d)

Pengendalian air kran

e)

Pengendalian tekanan minyak rem

24.
Nama lain dari flowchart adalah..
a)

Alur

b)

Blok Diagram

c)

Algoritma

d)

Bagan alir

e)

Diagram

25.
Dibawah ini yang merupakan contoh dari control close loop adalah..
a)

Oven listrik

b)

Dispenser

c)

Lampu lalu lintas

d)

Mesin cuci otomatis

e)

Kran air

26.

Dari gambar tersebut, manakah komponen kontroller..

a)

Tingkat kebersihan pakaian yang di hasilkan

b)

Jumlah sabun, kecepatan putar, derajat pengering

c)

Operasi mesin cuci

d)

Tingkat kebersihan pakaian yang di ingankan

e)

Kotoran pada pakaian, kualitas air yang kuran baik dll

27.

Dari gambar tersebut, manakah komponen plant...

a)

Tingkat kebersihan pakaian yang di hasilkan

b)

Jumlah sabun, kecepatan putar, derajat pengering

c)

Operasi mesin cuci

d)

Tingkat kebersihan pakaian yang di ingankan

e)

Kotoran pada pakaian, kualitas air yang kuran baik dll

28.

Sistem fisis yang akan dikontrol merupakan pengertian dari..

a)

Plant

b)

Input

c)

Output

d)

Feedback

e)

Controller

29.
Sitem kontrol yang pemrosesannya menggunakan mikroprosesor atau mikrokontroller dengan output mempengaruhi input, merupakan pengertian dari..
a)

Pengendali digital secara tertutup

b)

Pengendali tertutup

c)

Pengendali digital secara terbuka

d)

Pengendali terbuka

e)

Pengendali digital

30.
Yang merupakan contoh dari pengendali terbuka digital adalah...
a)

Dispenser

b)

Lampu otomatis

c)

Mesin cuci

d)

Lampu rumah

e)

Keran air

31.

Jenis kendali apa gambar tersebut?

a)

Feed back

b)

Kalang terbuka

c)

Close loop

d)

Umpan maju

e)

Feedback

32.
Apa perbedaan antara feed back dan feed forward?
a)

Terletak di Proses

b)

Saat Masukan

c)

Waktu Pengaturan

d)

Pada aktuator

e)

Pada Keluaran/output

33.

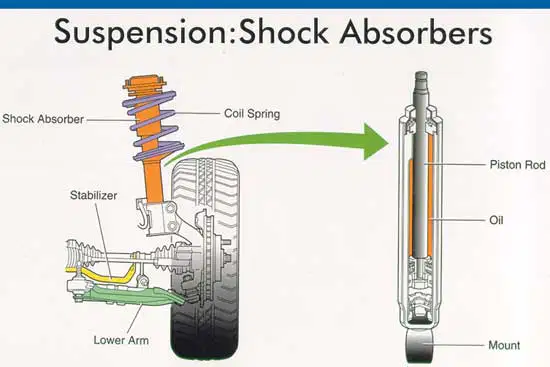

Sistem suspensi pada kendaraan, termasuk kategori sistem kendali jenis apa ?

a)

Manual

b)

Sistem terbuka

c)

Otomatis

d)

Sistem tertutup

e)

Sistem Kendali

34.

B8 Pada gambar yang ditampilkan, termasuk sistem pengendalian jenis ...

a)

Manual

b)

Digital

c)

Otomatis

d)

Aliran

e)

Air

35.
B8 Sesuai gambar yang diberikan, yang bertindak sebagai kontroler dan aktuator, secara berurutan adalah ...
a)

Mata dan tangan

b)

Otak dan tangan

c)

Otak dan mata

d)

Tangan dan mata

e)

Meter dan Valve

36.
Yang termasuk sistem kendali tertutup otomatis dan kontinyu ditunjukkan oleh ...
a)
b)
c)
d)
e)

37.

Pada sistem kendali, gambar disamping disebut sebagai....

a)

Diagram Blok sistem terbuka

b)

Diagram Blok Sistem Tertutup

c)

Diagram Aliran Sistem Kendali

d)

Diagram Blok Sistem Diskrit

e)

Diagram Alir Sistem Digital

38.

Variabel yang dikendalikan pada sistem gambar yang ditunjukan adalah ...

a)

Ketinggian cairan

b)

Temperatur Cairan

c)

Kecepatan Aliran

d)

Tekanan Aliran

e)

Tekanan Pompa

39.
Selesih nilai antara masukan acuan dan variable terkendali disebut sebagai....
a)

Set point

b)

Output

c)

Manipulated variable

d)

Error

e)

Input

40.
Suatu sinyal dari luar yang memiliki kecenderungan untuk memberikan pengaruh (efek melawan) terhadap keluaran dari sistem kendali
a)

Manipulated variable

b)

Controlled Variable

c)

Disturbance

d)

Error

e)

Input

41.

Yang merupakan elemen umpan balik menurut gambar di samping, adalah ....

a)

Sensor temperatur

b)

Kipas Angin

c)

Pengatur Kecepatan

d)

Gangguan Elektromagnetik

e)

Output

42.
Yang dimaksud dengan Open Loop Control System adalah ........
a)

Sistim dimana aksi pengaturan tergantung dari keluaran (out put)

b)

Suatu kegiatan operasi yang cenderung membesar selisih harga yang diminta.

c)

Sistem kontrol yang bukan tertutup

d)

Sistim dimana aksi pengaturan (input) sendiri tidak tergantung oleh keluaran (output) dari prosesnya

e)

Suatu kegiatan operasi yang cenderung memperkecil selisih harga yang di minta

43.
Kata-kata berikut berhubungan dengan tiga elemen penting untuk mesin bensin. Pilih kata yang Salah.
a)

Campuran udara-bahan bakar yang baik

b)

Volume intake udara yang baik

c)

Kompresi yang baik

d)

Percikan api yang baik

44.
Pernyataan-pernyataan berikut berhubungan dengan proses kontrol komputer. Pilih pernyataan yang Benar.
a)

Sinyal-sinyal dari sensor mengoperasikan actuator melalui ECU mesin.

b)

Aktuator mendeteksi kondisi mesin dengan sinyal dari sensor agar dapat beroperasi.

c)

ECU mesin mengkalkulasikan waktu dan/atau durasi, dll. untuk mengoperasikan aktuator dengan menggunakan sinyal input dari sensor.

d)

Sensor meng-output sinyal operasi ke aktuator.

45.
Pernyataan-pernyataan berikut berhubungan dengan meteran aliran udara tipe hot-wire. Pilih pernyataan yang Benar
a)

Arus mengalir ke hot-wire agar suhu sama dengan pada intake udara

b)

Ia mengukur volume intake udara dengan frekuensi vorteks yang dihasilkan pada aliran udara

c)

Ia mengukur massa intake udara tergantung dari jumlah arus yang dibutuhkan agar suhu hot-wire konstan

d)

Ia mengontrol jumlah arus dengan mengubah nilai resistansi variabel-resistor internal untuk menjaga suhu hot-wire

46.
Pernyataan-pernyataan berikut berhubungan dengan sensor tekanan manifold. Pilih pernyataan yang Benar
a)

Apabila selang vakum terlepas, injeksi bahan bakar menjadi maksimal dan mesin tidak dapat bekerja dengan benar

b)

Saat tekanan vakum menjadi besar (high vacuum), sensor meng-output tegangan PIM yang tinggi

c)

Tegangan sinyal PIM menjadi sekitar 4 V saat mesin diam

d)

Bila konektor terlepas, injeksi bahan bakar menjadi maksimal dan mesin tidak bekerja dengan normal

47.
Pernyataan-pernyataan berikut berhubungan dengan sensor oksigen dan sensor rasio udara-bahan bakar. Pilih pernyataan yang Benar
a)

Sensor oksigen memberikan output 1 V ketika rasio udara-bahan bakar kurus. Ia meng-output 0 V ketika kaya

b)

Sensor oksigen mendeteksi jumlah oksigen dalam gas buangan

c)

Sensor oksigen mendeteksi perbedaan konsentrasi oksigen di dalam dan di luar sensor

d)

Sensor rasio udara-bahan bakar meng-output sekitar 4 V (tinggi) ketia rasio gemuk dan sekitar 2.2 V (rendah) ketika kurus

48.

Pernyataan-pernyataan berikut berhubungan dengan knock sensor. Pilih pernyataan yang Benar

a)

Elemen built-in piezoelectric berubah bentuk akibat vibrasi ketukan dan menghasilkan tegangan

b)

Elemen built-in piezoelectrik menghasilkan tegangan dengan gelombang suara dari frekuensi ketukan tertentu

c)

Tegangan output dari sensor adalah kurang dari 0,5 V

d)

Karena frekuensi ketukan lebar, hanya sensor yang dapat menutupi frekuensi yang besar yang dapat dipakai

49.
Pernyataan-pernyataan berikut berhubungan dengan volume injeksi bahan bakar dari injektor. Pilih pernyataan yang Benar
a)

Volume injeksi bahan bakar dikontrol dengan mengubah jumlah yang diangkat oleh plunger dari injector

b)

Volume injeksi bahan bakar dikontrol dengan durasi dimana tegangan diberikan kepada solenoid dari injektor

c)

Volume injeksi bahan bakar dikontrol oleh jumlah arus kedalam solenoid injektor

d)

Volume injeksi bahan bakar dikontrol oleh tekanan bahan bakar yang diberikan kepada injektor

50.
Pernyataan-pernyataan berikut berhubungan dengan metode injeksi bahan bakar dan waktu injeksi. Pilih pernyataan yang Benar
a)

Pada tipe injeksi independen (sekuensial), bahan bakar di injeksi secara independen untuk tiap silinder sekali setiap rotasi crankshaft

b)

Pada tipe injeksi grup, bahan bakar diinjeksi untuk tiap grup sekali setiap rotasi crankshaft

c)

Pada tipe injeksi simultan, bahan bakar di injeksi secara simultan ke semua silinder sekali setiap rotasi crankshaft

d)

Untuk semua tipe yang disebutkan dalam pilihan ganda, bahan bakar selalu diinjeksi

51.
Pilih sensor dimana sinyalnya menjadi dasar untuk koreksi start enrichment.
a)

Sensor temperatur coolant

b)

Sensor oksigen

c)

Meter aliran udara (atau sensor tekanan manifold)

d)

Sensor knocking

52.
Pernyataan-pernyataan berikut berhubungan dengan kontrol fuel cut-off selama deselerasi. Pilih pernyataan yang Salah
a)

Untuk mengurangi gas buangan yang berbahaya dan meningkatkan efek rem mesin selama deselerasi, kontrol fuel cut-off diaktifkan

b)

ECU mesin menentukan semua kondisi pada saat deselerasi ketika katup throttle tertutup

c)

Injeksi bahan bakar akan dilanjutkan ketika putaran mesin jatuh ke kecepatan yang ditentukan selama kontrol fuel cut-off

d)

Injeksi bahan bakar akan dilanjutkan kembali ketika katup throttle dibuka selama kontrol fuel cut-off

53.
Pernyataan-pernyataan berikut berhubungan dengan koreksi air-fuel feedback. Pilih pernyataan yang Benar
a)

Koreksi air-fuel feedback diaktifkan ketika kondisi mesin berubah dengan cepat

b)

Saat ECU mesin yang ditentukan oleh sensor oksigen memberi sinyal bahwa campuran udara-bahan bakar lebih gemuk daripada rasio teoritis, durasi injeksi diperpendek agar campuran lebih kurus

c)

Koreksi air-fuel feedback oleh sensor oksigen mengontrol campuran udara bahan bakar agar menjadi rasio teoritis secara konstan

d)

Koreksi air-fuel feedback oleh sensor A/F diaktifkan pada saat gemuk dan kurus secara berulang-ulang

54.
Pernyataan-pernyataan berikut berhubungan dengan power enrichment. Pilih pernyataan yang Salah
a)

Jumlah intake udara bertambah selama beban berat. Untuk menggunakan semua intake udara untuk pembakaran, volume injeksi bahan bakar dan output ditingkatkan

b)

Pendeteksian beban berat ditentukan oleh sudut bukaan dari sensor posisi throttle, putaran mesin atau jumlah intake udara

c)

Rasio pertambahan bahan bakar dengan power enrichment adalah 50 - 100 %

d)

Semakin besar massa intake udara atau semakin tinggi kecepatan mesin, rasio power enrichment juga besar

55.
Pernyataan-pernyataan berikut berhubungan dengan kontrol waktu pengapian. Pilih pernyataan yang Salah.
a)

Sudut waktu pengapian awal ditentukan ketika mesin di starter

b)

Waktu pengapian dikontrol oleh sudut basic ignition advance dan kontrol koreksi ignition advance setelah mesin di starter

c)

Sudut basic ignition advance ditentukan oleh putaran mesin dan jumlah intake udara atau tekanan manifold

d)

Kontrol koreksi ignition advance mengontrol waku pengapian untuk menyamakan dengan kondisi mesin sesuai dengan sinyal dari tiap sensor

56.
Pernyataan-pernyataan berikut berhubungan dengan ISCV (Idle Speed Control Valve). Pilih pernyataan yang Benar.
a)

Ia mengontrol kecepatan idle dengan mengontrol rangkaian bypass (jumlah udara) saat mesin diam sesuai dengan sinyal dari ECU mesin

b)

ETCS-i (Electronic Throttle Control System - intelligent) adalah ISCV untuk mem-bypass melalui katup throttle

c)

Tipe rotary solenoid menggerakkan katup dengan mengontrol urutan arus yang dialirkan ke kumparan

d)

Tipe stepper motor mengontrol arah dan jumlah arus yang dialirkan ke dalam kumparan untuk memutar katup

57.
Pernyataan-pernyataan berikut berhubungan dengan sistem VVT-i. Pilih pernyataan yang Benar
a)

Sistem VVT-i memindahkan rotasi intake camshaft menjadi dua langkah untuk memvariasikan valve timing.

b)

Kontroler VVT-i memindahkan dua bubungan dimanan valve timingnya berbeda.

c)

Katup kontrol oli camshaft timing mendistribusikan tekanan oli ke kontroler VVT-i sesuai dengan sinyal ECU mesin.

d)

Sistem VVT-i mengontrol valve timing hanya dengan putaran mesin dan suhu pendingin

58.

Berikut ini merupakan gambar simbol gerbang AND, yaitu ...

a)

b)

c)

d)

e)

59.

Berikut ini merupakan gambar simbol gerbang OR, yaitu ...

a)
b)
c)
d)
e)
60.

Berikut ini merupakan gambar simbol gerbang NAND, yaitu ...

a)
b)
c)
d)
e)
61.

Berikut ini merupakan gambar simbol gerbang XNOR, yaitu ...

a)
b)
c)
d)
e)
62.

Berikut ini merupakan gambar simbol gerbang NOR, yaitu ...

a)
b)
c)
d)
e)
63.

Berikut ini merupakan tabel kebenaran gerbang AND, yaitu ...

a)

b)

c)

d)

e)

64.

Berikut ini merupakan tabel kebenaran gerbang OR, yaitu ...

a)
b)
c)
d)
e)
65.

Berikut ini merupakan tabel kebenaran gerbang NAND, yaitu ...

a)
b)
c)
d)
e)
66.

Berikut ini merupakan tabel kebenaran gerbang NOR, yaitu ...

a)
b)
c)
d)
e)
67.

Berikut ini merupakan tabel kebenaran gerbang XOR, yaitu ...

a)
b)
c)
d)
e)
68.

Rangkaian lampu LED berkut merupakan contoh penerapan gerbang logika ....

a)

AND

b)

OR

c)

NAND

d)

NOR

e)

XOR

69.

Rangkaian lampu LED berkut merupakan contoh penerapan gerbang logika ....

a)

AND

b)

OR

c)

NAND

d)

NOR

e)

XOR

70.

Contoh Penggunaan logika OR pada kendaraan adalah ....

a)

Lampu Kabut

b)

Lampu Rem

c)

Lampu Hazard

d)

Klakson

e)

Lampu Mundur

71.

Contoh Penggunaan logika AND pada kendaraan adalah ....

a)

Sistem Pengisian Sepeda Motor

b)

Sistem Engine Cut-OFF Sepeda Motor

c)

Sistem Safety Starter Sepeda Motor Matic

d)

Sistem Immobilizer Mobil

e)

Sistem Lampu Tanda Belok Mobil

72.

Untuk mendapatkan nilai FALSE pada output (Q), maka sinyal input (A dan B) = ....

a)

0 0

b)

0 1

c)

1 0

d)

1 1

73.

Untuk mendapatkan nilai FALSE pada output (Q), maka sinyal input (A dan B) = ....

a)

0 0

b)

0 1

c)

1 0

d)

1 1

74.

Untuk mendapatkan nilai TRUE pada output (Q), maka sinyal input (A dan B) = ....

a)

0 0

b)

0 1

c)

1 0

d)

1 1

75.

Untuk mendapatkan nilai TRUE pada output (Q), maka sinyal input (A dan B) = ....

a)

0 0

b)

0 1

c)

1 0

d)

1 1

76.

Agar mendapatkan nilai output TRUE, maka input secara berurutan dari atas ke bawah adalah ...

a)

1 0 0

b)

1 0 1

c)

0 0 1

d)

1 1 0

e)

1 1 1

77.

Agar mendapatkan nilai output TRUE, maka input secara berurutan dari atas ke bawah adalah ...

a)

1 0 0

b)

1 0 1

c)

0 0 1

d)

0 1 0

e)

0 1 1

78.

Pada operasi aljabar Boolean, tanda strip di atas (-) merupakan …

a)

Operasi AND

b)

Operasi NOT

c)

Operasi NAND

d)

Operasi OR

e)

Operasi NOR

79.

Kata-kata berikut berhubungan dengan tiga elemen penting untuk mesin diesel. Pilih kata yang Benar.

a)

Campuran udara-bahan bakar yang baik

b)

Volume intake udara yang baik

c)

Kompresi yang baik

d)

Percikan api yang baik

80.

Sistem injeksi bahan bakar merupakan sistem kendali ...

a)

Open loop

b)

Closed loop

c)

Manual control

d)

Digital control

e)

Proportional control

81.

Sistem pengaturan ignition & fuel-mixture settings sesuai pedal gas merupakan sistem kendali ...

a)

Open loop

b)

Closed loop

c)

Manual control

d)

Digital control

e)

Proportional control

82.

Sistem cigaret lighter merupakan sistem kendali ...

a)

Open loop

b)

Closed loop

c)

Manual control

d)

Digital control

e)

Proportional control

83.

Sistem blower AC mobil merupakan sistem kendali ...

a)

Open loop

b)

Closed loop

c)

Manual control

d)

Digital control

e)

Proportional control

84.

Prinsip kerja IAT merupakan komponen yang nilai hambatan listriknya berubah berdasar perubahan temperatur, pada komponen dasar listrik disebut ....

a)

Variable resistor

b)

Potensiometer

c)

Light dependent resistor

d)

Thermistor

e)

Kondensator

85.

Prinsip kerja TPS merupakan komponen yang nilai hambatan listriknya berubah, pada komponen dasar listrik disebut ....

a)

Variable resistor

b)

Potensiometer

c)

Light dependent resistor

d)

Thermistor

e)

Kondensator

Similar Resources on Wayground

TPS (1)

80 questions

TPS (1)

quiz

Worksheet

•

12th Grade - University

Artificial Intelligence and Robotics Quiz

84 questions

Artificial Intelligence and Robotics Quiz

quiz

Worksheet

•

12th Grade - University

try out 4 (nurul)

90 questions

try out 4 (nurul)

quiz

Worksheet

•

University

Ujian Tengah Semester Anfis Sem.1 TA.2019-2020.

80 questions

Ujian Tengah Semester Anfis Sem.1 TA.2019-2020.

quiz

Worksheet

•

University

Final Exam_PTI

80 questions

Final Exam_PTI

quiz

Worksheet

•

University

UTS Evaluasi Pembelaan

80 questions

UTS Evaluasi Pembelaan

quiz

Worksheet

•

University

L2 - CU4 INJECTION MOULDING MOULD SET-UP

84 questions

L2 - CU4 INJECTION MOULDING MOULD SET-UP

quiz

Worksheet

•

University

LEARN THAI TOGETHER

90 questions

LEARN THAI TOGETHER

quiz

Worksheet

•

1st Grade - Professio...
