WorksheetsPenerapan Rangkaian Elektronik XI
Total questions: 48
Worksheet time: 24mins
Name
Class
Date
1.
NAMA LENGKAP
4 lines
2.
NO ABSEN
4 lines
3.
KELAS
a)
XI E1
b)
XI E2
c)
XI E3
4.
IC regulator dengan kode 7805 memiliki keluaran sebesar ….
a)
+ 5 Volt
b)
- 5 Volt
c)
0 volt
d)
+ 0,5 Volt
e)
- 0,5 Volt
5.
Jumlah getaran yang terjadi dalam satu detik adalah...................
a)
amplitudo
b)
fasa
c)
periode
d)
panjang gelombang
e)
frekuensi
6.
Telinga manusia dapat mendengarkan bunyai dengan frekuensi...........
a)
20 Hz – 20000 Hz
b)
20 Hz – 20000 KHz
c)
20 KHz - 20000 KHz
d)
20 KHz – 20000 Hz
e)
20 Hz – 20000 KHzh
7.
Dibawah ini manakah yang bukan pengatur nada...
a)
Mixer
b)
Equalizer
c)
Pre Amp
d)
Tone control
e)
Mixer audio
8.
Gelombang yang dihasilkan dari sebuah benda yang bergetar pengertian dari...............
a)
Audio
b)
Gelombang frekuensi
c)
Gelombnag fasa
d)
Gelombang udara
e)
Gelombang suara
9.
Frekuensi di bawah 16 Hz dinamakan suara...
a)
Infra sonik
b)
Ultra sonic
c)
Daerah pendengaran
d)
Daerah frekuensi tinggi
e)
Daerah frekuensi sedang
10.

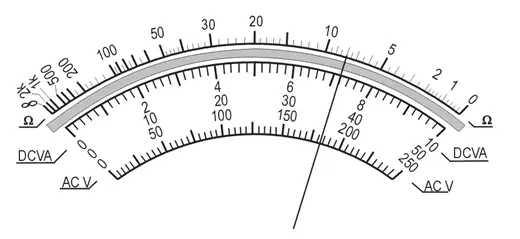

Berapa hambatan dari multimeter berikut jika skala ukur menunjukkan X 1K :
a)
8 ohm
b)
80 ohm
c)
800 ohm
d)
8 k ohm
e)
800 volt
11.
Dibawah ini yang bukan termasuk dalam bidang kerja audio...........
a)
Musician
b)
DJ
c)
Teknisi radio
d)
Editor audio video
e)
fotografer
12.
Potensio meter adalah komponen resistor yang harga penahannya……..
a)
dapat diatur
b)
dapat digeser
c)
dapat diputus
d)
dapat dipindah
e)
dapat dikurangi
13.
Polaritas dari kapasitor elektrolit DC;biasanya menggunakan istilah ……
a)
positif-positip
b)
negatip-negatip
c)
positip-negatip
d)
phase-nol
e)
phase-netral
14.
Satuan dari kapasitor adalah…….
a)
farad
b)
micro farad
c)
nano farad
d)
henry
e)
mili henry
15.
Arus listrik yang dapat mengalir melalui diode selalu dalam ……… arah
a)
1
b)
2
c)
3
d)
4
e)
5
16.
Alat tulis yang dapat digunakan untuk penggambaran pada PCB polos adalah seperti pilihan berikut ini, kecuali……..
a)
spidol
b)
cat
c)
rugos gambar
d)
rugos huruf/angka
e)
pensil
17.
Pengeboran PCB dilakukan ……..
a)
setelah penggambaran
b)
sebelum penggambaran
c)
sebelum pelarutan
d)
setelah pelarutan
e)
bersamaan pensolderan
18.
Diameter mata bor yang digunakan untuk mengebor PCB ditentukan oleh …….
a)
diameter kaki komponen
b)
tebalnya PCB
c)
besarnya komponen
d)
mata yang tersedia
e)
luas PCB
19.
Komponen pada system computer yang berfungsi untuk interface gambar adalah …...
a)
Microprocessor
b)
Hard disk
c)
Flashdisk
d)
VGA card
e)
Memory
20.
Perhatikan gambar berikut ini ! Besar penguatan dari rangkaian tersebut adalah …...
a)
-100X
b)
-10X
c)
10X
d)
100X
e)
1000X
21.
Perhatikan gambar berikut ini ! Jika Vin = 2 V, Rg = 200 ohm, Rf = 400 ohm, Bearapa nilai V out dari rangkaian tersebut adalah …...
a)
4 V
b)
5 V
c)
6 V
d)
7 V
e)
8 V
22.
Berapa tegangan dari multimeter berikut jika skala ukur menunjukkan 1000 ...
a)
440 volt
b)
4,4 volt
c)
23 volt
d)
110 volt
e)
44 volt
23.
Jarak antara titik gelombang dan titik ekuivalen pada fasa berikunya adalah
a)
Getaran gelombang
b)
Frekuensi
c)
Amplitudo
d)
Panjang gelombang
e)
Panjang fasa
24.
Pada system audio, agar dapat menonjol bunyi frekuensi rendah maka dapat dilakukan dengan cara pengaturan :
a)
Trible
b)
Bass
c)
Eco
d)
Balance
e)
Loudnes
25.
Untuk melacak kerusakan suatu sistem audio dengan menyuntikkan sinyal ke bagian – bagian, dimulai dari bagian penguat akhir menggunakan:
a)
Injector sinyal
b)
Penampakan sinyal (signal tracer)
c)
Voltmeter
d)
Ampere meter
e)
ohm meter
26.
Macam-macam kelas penguat dibawah ini kecuali….
a)
Kelas A
b)
Kelas C
c)
Kelas AB
d)
Kelas B
e)
Kelas AC
27.
Dalam rangkaian power supply, fungsi dioda sebagai …
a)
Penyearah
b)
Penguat
c)
Filter
d)
Penghambat
e)
Saklar
28.
Dalam aplikasi rangkaian elektronika, dioda dapat bekerja dengan mendapatkan …..
a)
Reverse Bias
b)
Forward Bias
c)
Bias Umpan
d)
Bias Over
e)
Over Voltage
29.
Pada rangkaian power supply, fungsi dari Kapasitor sebagai …..
a)
Penyearah
b)
Saklar
c)
Filter
d)
Penghambat
e)
Penguat
30.
Fungsi transistor pada rangkaian elektronika sebagai …..
a)
Penyearah
b)
Saklar
c)
Filter
d)
Penghambat
e)
Penguat
31.
IC regulator dengan kode 7905 memiliki keluaran sebesar ….
a)
+ 5 Volt
b)
- 5 Volt
c)
0 volt
d)
+ 0,5 Volt
e)
- 0,5 Volt
32.
Alat untuk mendeteksi / mengukur suatu besaran fisis berupa variasi mekanis, magnetis, panas, sinar dan kimia dengan diubah menjadi tegangan dan arus listrik.disebut....
a)
Tranduser
b)
Sensor
c)
Alat ukur
d)
Alat hitung
e)
Komponen
33.
Perangkat keras untuk mengubah informasi suatu bentuk energi ke informasi bentuk energi yang lain secara proporsional disebut....
a)
Tranduser
b)
Sensor
c)
Alat ukur
d)
Alat hitung
e)
Komponen
34.
Gambar disamping menujukan .........
a)
Frekuensi
b)
amplitudo
c)
fasa
d)
propogasi
e)
Pnjang gelombang
35.
Gambar disamping menujukan .........
a)
Frekuensi
b)
Amplitudo
c)
Fasa
d)
Propogasi
e)
Panjang gelombang
36.
Mengubah suara menjadi sinyal listrik adalah fungsi dari...
a)
Speaker
b)
Mikrofon
c)
Subwofer
d)
CD
e)
Piringan hitam
37.
Gambar disamping menujukan .........
a)
Speaker
b)
Transistor
c)
Piringan hitam
d)
CD
e)
Elco
38.
LED adalah singkatan dari ?
a)
Light Emision Diode
b)
Low Efficient Diode
c)
Light Emitting Diode
d)
Least Effort Diode
e)
Semuanya salah
39.
Komponen elektronika yang tidak membutuhkan arus listrik untuk bekerja disebut komponen…
a)
Aktif
b)
Netral
c)
Pasif
d)
Positif
e)
Negatif
40.
Komponen yang memerlukan daya listrik untuk bekerja disebut komponen…
a)
Aktif
b)
Netral
c)
Pasif
d)
Positif
e)
Negatif
41.
menguatkan sinyal audio setelah mengalami proses penguatan adalah fungsi dari
a)
penguat awal
b)
penguat akhir
c)
pengatur nada
d)
pencampur sinyal
e)
penyaring sinyal
42.
Perhatikan daftar Dibawah ini :
1. Resistor
2. Transistor
3. Integrated Circuit
4. Induktor
5. DIAC
6. Kapasitor
7. MOSFET
8. Logic Gates
Yang termasuk Komponen Pasif pada daftar diatas adalah ?
a)
2, 3 dan 8
b)
4, 5 dan 7
c)
1, 4 dan 6
d)
5, 7 dan 8
e)
Semuanya benar
43.
Perhatikan Daftar dibawah ini :
1. Transistor
2. Integrated Circuit
3. Reostat
4. MOSFET
5. Trimpot
6. Dioda
7. Bimetal
8. Transformator
Yang termasuk Komponen Aktif pada daftar diatas adalah ?
a)
1, 4 dan 6
b)
1, 2 dan 6
c)
4, 5 dan 6
d)
4, 5 dan 8
e)
6, 7 dan 8
44.
Komponen yang cara kerjanya menghambat arus listrik yang melewatinya disebut ?
a)
Induktor
b)
Kondensator
c)
Resistor
d)
Transistor
e)
Transformator
45.
Dibawah ini yang Bukan termasuk komponen dalam rumpun Dioda adalah ?
a)
Zener
b)
Schottky
c)
Varaktor
d)
Rectifier
e)
Tantalum
46.
Komponen Eektronika yang berfungsi menyimpan muatan listrik sementara waktu disebut ?
a)
Baterai
b)
Transformator
c)
Kondensator
d)
Resistor
e)
Dioda
47.
Komponen Elektronika yang fungsinya menaikkan atau menurunkan tegangan listrik disebut juga ?
a)
Resistor
b)
Dioda
c)
Transformator
d)
Mosfet
e)
Generator
48.
Jenis Resistor yang nilainya bergantung pada perubahan nilai tegangan disebut
a)
Varistor
b)
Photo dioda
c)
LDR
d)
Voltage resistor
e)
LED
