WorksheetsRangkain Listrik
Total questions: 45
Worksheet time: 45mins
Tipe rangkaian lampu yang biasa digunakan di rumah-rumah adalah....
Rangkaian seri
Rangkaian paralel
Rangkaian campuran
Komponen penyedia energi pada lampu senter adalah....
Baterai
Aki
Dinamo
Berikut ini alat rumah tangga yang menggunakan energi listrik adalah....
Lentera
Kulkas
Kompor gas
Alat pemutus dan penyambung arus listrik dinamakan.....
Sakelar
Sekring
konduktor
Rangkaian yang tidak membutuhkan banyak kabel disebut rangkaian....
Paralel
Campuran
seri
Perhatikan beberapa pernyataan berikut ini!
(1) Semua komponen mendapatkan tegangan
(2) Digunakan pada instalasi listrik rumah.
(3) Disusun secara berurutan.
Ciri ciri dari rangkaian seri yang tepat ditunjukkan oleh nomor....
(1)
(2)
(3)
Perhatikan gambar berikut!
I
II
II dan IV
Perhatikan gambar berikut!
1 dan 4
1 dan 2
2 dan 3
Bacalah pernyataan berikut ini!
(1) Digunakan pada instalasi listrik rumah.
(2) Membutuhkan banyak kabel dalam penyusunannya.
(3) Semua komponen di dalamnya mendapatkan tegangan.
(4) Disusun dengan berurutan melalui satu aliran listrik.
Dari pernyataan di atas, yang merupakan ciri-ciri rangkaian listrik tipe seri ditunjukkan dengan nomor …
(1)
(2) dan (3)
(4)
Syarat listrik dapat mengalir yaitu....
Terdapat beda potensial, rangkaian tertutup, terdapat sumber tegangan
Terdapat medan listrik, terdapat sumber tegangan, rangkaian tertutup
Terdapat medan listrik, terdapat sumber tegangan, rangkaian terbuka
Diketahui, sebuah rangkaian listrik menggunakan tipe seri dengan keterangan R1 = 4, R2 = 6, dan R3 = 2. Jika arus listriknya adalah 5A, berapa nilai voltase dari rangkaian seri tersebut....
60
40
35
Berdasarkan gambar di bawah ini, lampu manakah yang disusun secara paralel....
L1 dan L3
L 2 dan L3
L2 dan L4
Kekurangan dari rangkaian listrik jenis paralel adalah....
Biaya pembuatan terbilang mahal
Jika salah satu lampu dimatikan, lampu lain akan ikut mati
Tidak memerlukan banyak kabel dalam penyusunannya
Dalam rangkaian listrik, terdapat hukum yang mengatakan bahwa kuat arus dalam satu rangkaian berbanding lurus dengan tegangan pada ujung-ujungnya. Sementara itu, kuat arus rangkaian berbanding terbalik dengan hambatan rangkaian. Hukum tersebut dicetuskan oleh....
Sir Isaac Newton
Johannes Kepler
George Simon Ohm
Ada tiga buah hambatan yang identik kemudian dirangkai secara paralel. Jika dijumlahkan maka nilai dari hambatan keseluruhan adalah 0,75 Ohm. Maka tentukan berapa besar masing-masing hambatan....
3,5 Ohm
2,25 Ohm
3 Ohm

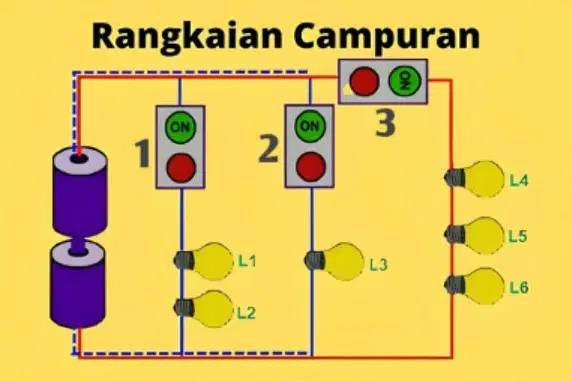

Pernyataan yang sesuai dengan gambar rangkaian listrik di atas adalah....
Jika saklar 1 dimatikan, maka lampu 1, 2, dan 3 akan mati
Jika saklar 3 dimatikan, maka lampu 5 tetap menyala
Jika saklar 2 dimatikan, lampu 3 akan mati
Bacalah pernyataan berikut ini!
(1) Digunakan pada instalasi listrik rumah.
(2) Disusun dengan berurutan melalui satu aliran listrik
(3) Membutuhkan banyak kabel dalam penyusunannya.
Dari pernyataan di atas, yang merupakan ciri-ciri rangkaian listrik tipe seri ditunjukkan dengan nomor ….
(1)
(2)
(3)
Diketahui, voltase listrik keseluruhan adalah 60V. Sementara itu, R1 = 4, R2 = 6, dan R3 = 2. Jika nilai voltase R3 adalah 15V, berapa nilai voltase pada R1 dan R2....
8V dan 16V
15V dan 15V
30V dan 45V
Besarnya hambatan pada lampu k = hambatan lampu n = 8 Ohm. Sementara itu, besarnya hambatan lampu l = 12 Ohm, dan lampu m = 3 Ohm. Jika rangkaian tersebut dihubungkan dengan baterai bertegangan 12 Volt, tentukan besarnya energi yang mengalir pada rangkaian selama 4 s ....
384 joule
385 joule
387 joule
4 buah hambatan, yaitu hambatan p, q, r, dan s dirangkai secara paralel. Lalu, rangkaian tersebut dihubungkan dengan tegangan 6 Volt. Ternyata, kuat arus yang mengalir pada rangkaian tersebut adalah 3,4 A. Jika besarnya hambatan p, q, dan r berturut-turut adalah 4 Ohm, 6 Ohm, 10 Ohm, tentukan besarnya hambatan s....
25 Ohm
20 Ohm
21 Ohm
Benda yang dapat menimbulkan arus listrik disebut (a)
Arus listrik akan mengalir dari kutub ..... ke kutub .....
(a)
Pengamanan terhadap jaringan listrik terhadap korsleting adalah (a)
Sumber energi listrik yang terdapat pada lampu senter adalah (a)
Rangkaian paralel disebut juga dengan rangkaian (a)
Dalam suatu rangkaian listrik, arus listrik hanya akan mengalir dalam rangkaian yang (a)
Rangkaian listrik yang dimulai dari satu titik dan berakhir pada titik itu pula disebut (a)
Rangkaian paralel merupakan salah satu rangkaian listrik di mana semua bagian-bagian komponen terhubung secara (a)
Rangkaian listrik yang dipasang di rumah kebanyakan menggunakan rangkaian (a)
Dalam rangkaian seri, jika salah satu komponen mati maka komponen yang lainnya (a)
Jika kutub positif (+) dan kutub negatif (-) dihubungkan dengan sepotong kabel maka akan timbul (a)
Korsleting listrik kadang terjadi. Untuk mencegah hal tersebut, pada rangkaian listrik diberi tambahan alat berupa (a)
Ada banyak lampu menghiasi sebuah taman. Jika salah satu lampu dimatikan, maka lampu yang lain ikut mati. Hal ini berarti rangkaian yang digunakan pada lampu-lampu tersebut adalah (a)
perhatikan gambar berikut!
Yang berfungsi sebagai sumber energi pada rangkaian seri di atas ditunjukkan oleh nomor ….
(a)
Diketahui, sebuah rangkaian listrik menggunakan tipe seri dengan keterangan R1 = 4, R2 = 6, dan R3 = 2. Jika arus listriknya adalah 5A, berapa nilai voltase dari rangkaian seri tersebut (a)
Perhatikan rangkaian pada lampu berikut!
Lampu mana sajakah yang tetap menyala jika sakelar S1 diputus sedangkan sakelar S2 dihubungkan (a)
Jika sakelas S1 ditutup dan sekelar S2 dibuka lampu mana sajakah yang menyala...
(a)
Apabila lampu yang ditandai lingkaran merah itu padam, apa yang terjadi pada lampu yang lain (a)
Supaya lampu L6 menyala yang harus dilakukan adalah menghubungkan sakelar …..
(a)
Apa yang terjadi jika S1 di putus sedangkan S2 disambung (a)
Jelaskan bagaimana fungsi sekring!
Apa yang dimaksud rangkaian terbuka dan tertutup?
Terdapat rangkaian yang tersusun dari tiga buah resistor dengan masing-masing nilainya adalah 9 Ω, 12 Ω, dan 18 Ω. Hitunglah nilai dari hambatan pengganti dari rangkaian paralel berikut!
Terlihat pada gambar sebuah rangkaian paralel yang terdiri dari tiga buah resistor dengan nilai 5 Ω, 10 Ω, dan 30 Ω, pada rangkaian ini mengalir tegangan sebesar 18 volt. Tentukan nilai total dari kuat arus yang mengalir pada rangkaian!
Jelaskan yang dimaksud dengan listrik paralel dan apa keuntungan dari menggunakan rangkaian jenis ini!
