WorksheetsA-0021-Vehicle engineering for IMSB-Q&A
Total questions: 40
Worksheet time: 44mins
Bagian bagian drive train seperti gambar di atas yang ditunjukkan dengan huruf C;D;E;F;A;B merupakan komponen dari
Transmission ; Clutch; Propeller shaft; Differential; Tire; Engine
Tire; Transmission; Propeller shaft; Differential; Engine; Clutch
Clutch; Propeller shaft; Differential; Transmission; Tire; Engine
Transmission; Propeller shaft; Differential; Tire; Engine; Clutch
Hubungan antara Power, Torsi dan kecepatan putaran engine yang benar adalah ?
P= T_(Engine )/ ω_Engine
P= T_(Engine )∙ ω_Engine
P= T_(Engine )+ ω_Engine
ω_(Engine )/ T_EngineEngine
Berdasarkan gambar di atas, apabila kita memiliki torsi engine sebesar 89,7 kgm dengan kecepatan putaran engine 1500 rpm dan memiliki Transmisi ratio gigi 4th sebesar 4,644 berapa kah besar torsi dan putaran pada propeller shaft?
T_(Prop )=322,9 kgm ; ω_Prop=1504,6 rpm
T_(Prop )=322,9 kgm ; ω_Prop=416,56" rpm"
T_(Prop )= 94,34 kgm ; ω_Prop=416,56 rpm
T_(Prop )=416,56 kgm ; ω_Prop=322,9 rpm
Dibawah ini yang menunjukkan grafik hubungan antara vehicle speed dan Engine speed yang benar adalah ?

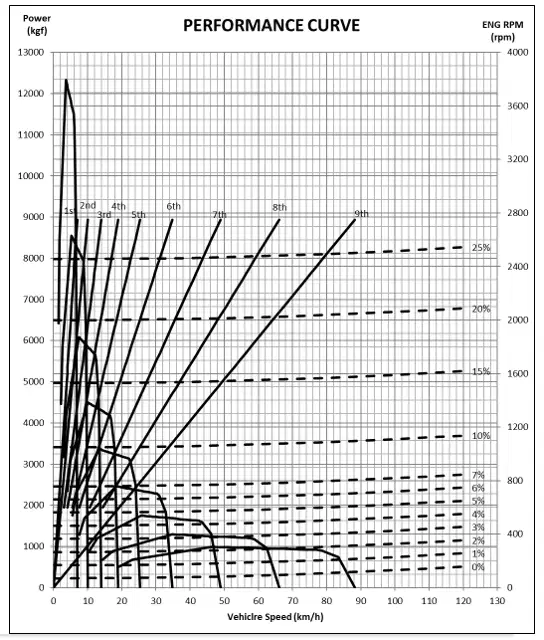

Berdasarkan vehicle performance
Curve di samping. Berapa kecepatan max kendaraan yang bisa di tempuh
Untuk melalui tanjakan dengan
Kemiringan 1% ?
80,1 km/jam
83,8 km/jam
90,5 km/jam
88,2 km/jam
Jika kendaraan ingin melaju di kemiringan 6% dengan kecepatan 31.3 km/jam, gigi T/M & RPM berapa yang harus driver gunakan ?
7th/1700rpm
6th/2475rpm
7th/500rpm
6th/700rpm
Yang merupakan gradient resistance beserta equationnya
dibawah ini adalah?
X = 1/2 ρ A C_d V^2
Y = μ W cosθ
Z = W sinθ
W=W cosθ
Dibawah ini yang menujukkan grafik Air Resistance adalah ?
Gunakanlah software program Vehicle Performance Chart untuk menentukan specifikasi kendaraan jika ingin di operasikan dengan kondisi GVW 45T, kemiringan jalan max 25%, dari beberapa speficikasi dibawah ini kendaraan manakah yang paling sesuai?
Engine = Mode C ; TM = Mode 1 ; Mode Y
Engine = Mode D ; TM = Mode 2 ; Mode Y
Engine = Mode A ; TM = Mode 3 ; Mode X
Engine = Mode B ; TM = Mode 1 ; Mode Z
Gunakanlah software program Vehicle Performance Chart untuk menentukan specifikasi kendaraan jika ingin di operasikan dengan kondisi awal Sesuai dengan Specifikasi soal no 9, namun customer ingin membuat mobil bisa melaju lebih cepat dengan gradeability tidak kurang dari 20% ?
TM = Mode 3 ; Mode Y
TM = Mode 1 ; Mode X
TM = Mode 2 ; Mode Z
TM = Mode 1 ; Mode Y
Fungsi dari power transmission adalah untuk meng convert engine power menjadi, kecuali?
Putaran pada penggerak roda.
Berkendara pada kecepatan tinggi.
Melampaui jalan yg menanjak atau berbukit.
Melampaui di jalan turunan.
Proses transfer daya dari sebuah kendaraan dengan urutan yang benar adalah?
Engine -> Transmission -> Clutch -> Tire -> Propeller shaft -> Differential gear.
Engine -> Clutch -> Transmission -> Propeller shaft -> Differential gear -> Tire.
Engine -> Propeller shaft -> Transmission -> Clutch -> Tire -> Differential gear.
Engine -> Transmission -> Differential gear -> Tire -> Clutch -> Propeller shaft.
Jika saya memiliki kendaraan dengan gear ratio 5,3 dan ingin saya ubah agar bisa melaju dengan max speed lebih tinggi, ratio mana dari FG ini yg cocok untuk saya ganti?
5,1
5,8
6,5
4,3
Jika saya memiliki combinasi gear ratio seperti gambar berikut ini. Mana dari penyatan dibawah ini yang benar?
Climbing ability getting small
Max Speed getting fast
Acceleration getting slow
Acceleration getting Fast
Jika saya memiliki combinasi gear ratio seperti gambar berikut ini. Mana dari penyatan dibawah ini yang benar?
Climbing ability getting small
Max Speed getting slow
Acceleration getting Fast
Climbing ability getting Big
Pernyataan dibawah ini yang tidak benar dari sebuah manual clutch adalah?
Perangkat yang memutuskan daya antara mesin dan transmisi.
Pengendara tidak memerlukan menekan pedal clutch untuk mendapatkan ratio gear yg lebih tinggi.
Perubahan gear pada kendaraan bisa terjadi secara smooth ketika power dari engine di teruskan ke transmisi secara terus menerus.
Untuk mendapatkan perubahan gigi yg smooth dengan menekan/melepas pedal clutch akan membuat disc clutch pada transmisi bergerak mendekat ke arah flywheel di area engine atau tertarik menjauh dari flywheel.
Mana dari ke empat gambar dibawah ini yg menunjukkan clutch dalam kondisi disengage?
Dari beberapa pernyataan dibawah ini mana yang tidak memiliki hubungan dengan synchromesh pada Transmisi?
Perangkat ini memungkinkan kecepatan perputaran roda gigi shifting secara smooth.
Synchromesh sering kita temui dan sangat bermanfaat pada automatic transmission sehingga perbuahan ratio menjadi lebih smooth.
Pergantian gigi yang smooth dapat dilakukan dengan menyinkronkan kecepatan mesin, dengan " Synchromesh " yang dipasang di selongsong.
Perubahan gigi tinggi ke gigi rendah akan lebih mudah jika menggunakan feature Synchromesh pada T/M.
Mana dari penyataan dibawah ini yg dirasa benar dan memiliki keterkaitan dari part sesuai gambar disamping ini?
Komponen ini biasa kita temukan pada Manual T/M.
Power di transmitted kan bertahap menggunakan oil.
Ruang terisi oleh oil berviskositas rendah yang dikonveksi oleh impeller pompa.
Biasanya stator yg berfungsi memperkuat torsi kendaraan dipasang pada jenis mobil commercial.
Mana yg merupakan pernyataan benar terkait AMT?
AMT adalah kepanjangan dari Auto Model Transmission
AMT ini memungkinkan transmission merubah gigi secara manual melalui bantuan computer control.
AMT ini pada dasarnya menggunakan clutch dan gear system yg sama seperti yang digunakan pada automatic transmission.
AMT ini memungkinkan clutch dan perpindahan gigi berjalan secara otomatis, sedangkan mekanisme persneling dan koplingnya sama dengan MT.
Dari beberapa pernyataan dibawah ini mana yg dirasa salah atau tidak benar terkait engine?
Power yang dihasilkan engine dan diubah menjadi gerakan rotasi pada crankshaft akan diubah kembali untuk memutar roda .
Piston bergerak diakibatkan adanya ledakan atau tekana yg dihasilkan oleh bahan bakar.
Katup ruang bakar atau intake dan exhaust valve akan bergerak ke atas ketika proses intake bahan bakar atau membuang gas hasil pembakaran.
Udara yang tervacumkan dan bertemperatur tinggi akan meledak dan menggerakan piston ke poros crankshaft

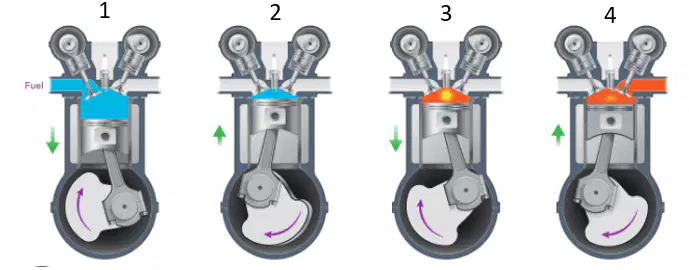

Urutan process yg benar dari internal combustion engine sesuai gambar berikut ini adalah ?
Intake -> Compression -> Explosion -> Exhaust.
Intake -> Explosion -> Exhaust -> Compression.
Compression -> Explosion -> Exhaust -> Intake.
Compression -> Intake -> Exhaust -> Explosion.
Ada berapa type kombinasi camshaft pada engine?
3
2
4
1
Sebutkan secara beurutan dengan benar berdasarkan type type combustion chamber pada diesel engines sesuai gambar berikut ini?
(1) Pre Combustion Chamber; (2) Direct Injection ; (3) Swirl Chamber.
(1) Swirl Chamber ; (2) Pre Combustion Chamber; (3) Direct Injection.
(1) Direct Injection ; (2) Pre Combustion Chamber; (3) Swirl Chamber.
(1) Swirl Chamber ; (2) Direct Injection; (3) Pre Combustion Chamber.
Mana yang salah dari beberapa perbedaan cam shaft SOHC dan DOHC dibawah ini ?
SOHC is single overcome camshaft, and DOHC is double overcome camshaft.
SOHC is single cam, and DOHC is double cam.
DOHC is better valve response compare than SOHC valve.
Cams open & close align in SOHC but in DOHC is separate cams open & Closed.
Urutan yg benar untuk komponen komponen pembentuk engine berdasarkan gambar berikut ini adalah. ?
(1) Cylinder block ; (2) Gasket; (3) Cylinder Head; (4) Cylinder Head cover.
(1) Cylinder Head; (2) Cylinder Head cover ; (3) Cylinder block; (4) Gasket.
(1) Gasket; (2) Cylinder Head; (3) Cylinder Head cover; (4) Cylinder block.
(1) Cylinder Head cover ; (2) Cylinder Head; (3) Gasket; (4) Cylinder block.

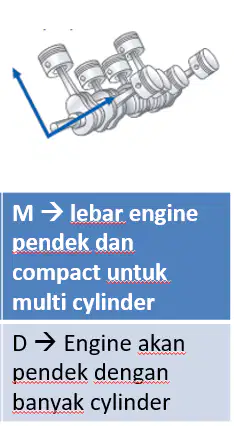

Mana yg menjadi merit dan demerit paling benar untuk beberapa cylinder arrangement pada sebuah engine ?
In line
V Type
Horizontal
V Type
Urutan yang benar dari PV Diagram dibawah ini adalah ?
Exhaust Brake ; Engine Brake ; Compression release brake
Compression release brake ; Exhaust b rake ; Engine Brake
Engine Brake ; Exhaust Brake ; Compression release brake
Exhaust Brake ; Compression Release Brake ; Engine Brake
Dari beberapa pernyataan dibawah ini mana yg benar dalam menyebutkan perbedaan antara diesel engine dan gasoline engine, kecuali?
Compression ratio Diesel engine lebih rendah kebanding gasoline engine.
Thermal efficiency Gasoline engine lebih buruk dari pada diesel engine.
Diesel engine lebih besar dalam menghasilkan torque kebanding gasoline engine.
Gasoline engine pada umumnya akan berukuran kecil dan lebih ringan kebanding diesel engine.
Dari beberapa pernyataan dibawah ini mana yg benar dalam menyebutkan fungsi dari , advance technology pada engine?
Turbocharger -> bisa menurunkan NOx namun PM akan meningkat
Cooled EGR -> Bisa menurunkan NOx
DPD -> bisa menurunkan NOx dan juga PM secara sekaligus
Urea SCR -> bisa menurunkan PM namun NOx akan meningkat
Yang merupakan bagian dari main komponen dari differential gear yang benar adalah ?
Rear Drive Axles ; Front Gear ; Side Gear
Pinion Gear ; Ring Gear ; Spider Gear
Differential case ; Rear Gear ; Ring Gear
Side Gear ; Front Gear ; Rear Gear

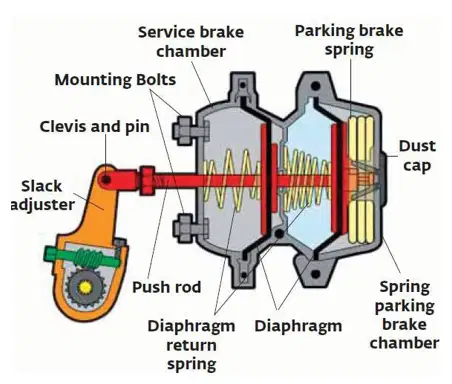

Gambar dibawah ini menunjukkan posisi brake dalam kondisi ?
Service Brake On
Service Brake off
Brake off
Parking Brake On

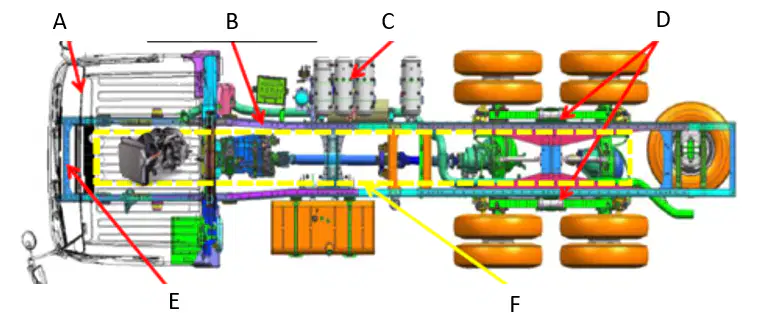

Dari gambar di atas yang merupakan bagian dari part Suspension System & Steering System adalah?
A ; B
E ; C
D ; A
F ; D
Part construction yang di tunjukkan oleh label F & C merupakan bagian dari part construction ?
Brake System ; Cooling System
Frame ; Steering system
Powertrain ; Brake System
Suspension system ; Frame
Frame yang terdapat pada unit F Ser maupun N Ser merupakan salah satu jenis type frame ?
Ladder Frame
Tubular Space Frame
Monocoque Frame
Others
Dari beberapa pernyataan dibawah ini, mana yang menjelaskan dengan benar dari tentang Turbo Charger?
Merupakan reciprocating compressors yang digerakan oleh exhaust gas yang bekerja di engine untuk mengalirkan udara bertekanan tinggi agar menghasilkan Power output lebih besar Ladder Frame
Merupakan centrifugal compressors yang digerakan oleh exhaust gas yang bekerja di engine untuk mengalirkan udara bertekanan tinggi agar menghasilkan Power output lebih besar.
Merupakan centrifugal compressors yang digerakan oleh inlet gas yang bekerja di engine untuk mengalirkan udara bertekanan rendah agar menghasilkan Power output lebih besar
Merupakan centrifugal compressors yang digerakan oleh exhaust gas yang bekerja di transmisi untuk mengalirkan udara bertekanan tinggi agar menghasilkan Power output lebih besar.
Jenis Transmisi yang biasa digunakan di kendaraan commercial vehicle (Truck) adalah?
Sliding Mesh (Unsynchronized)
Hydraulic Automatic Transmission
Constant mesh (Synchronized)
Continuously variable transmission (CVT)
Dari gambar dibawah ini yang merupakan type transmission jenis Sliding-Mesh (Unsynchronized) Transmission adalah ?
Dari identitas penomoran Tire Berikut ini P225/60R16 97 S, bagian mana yang menjelaskan identitas dari Aspec Ratio sebuah Tire ?
- P225 -
- R16 -
- 97 S -
- 60 -
Apa yang disebut dengan phenomena hydroplaning ?
Merupakan kondisi dimana kendaraan sedang kecepatan tinggi melalui jalan yg tergenang air sehingga terbentuk water forms antara jalan dan ban sehingga ban terangkat ke atas permukaan jalan sehingga steering kendaraan tidak bisa dikendalikan.
Merupakan kondisi jalan berlubang dan tergenang air dan ketika dilalui kendaraan berkecapatan tinggi menyebabkan pecah ban.
Merupakan kondisi dimana jalan jalan tertutup oleh lapisan es, dan kendaraan tidak bisa dikendalikan.
Merupakan kondisi dimana mobil dalam kecepatan tinggi dan kondisi jalan kering namun ketika dilakukan pengereman mendadak, mobil gagal mencengkram jalan sehingga mobil terus meluncur tidak gagal berhenti.
