WorksheetsTTL1 FRAME
Total questions: 40
Worksheet time: 20mins
Name
Class
Date
1.
Type standar samping yang paling banyak dipakai pada spd.motor adalah:
a)
Side stand switch
b)
Normal
c)
Normal dan side stand switch
d)
Semua jawaban salah
2.
Pada tipe sepeda motor Matic, apabila standart samping pada posisi seperti gambar dibawah ini,maka apabila kita menghidupkan stater motor yang terjadi adalah...
a)
Motor tidak bisa hidup
b)
Motor bisa hidup
c)
Motor bisa hidup tapi tidak normal
d)
Motor nyala sebentar terus mati
3.
Jika standart samping side stand switch diturunkan,komponen yang tidak berfungsi adalah....
a)
Klakson dan lampu sein
b)
Lampu sein dan lampu rem
c)
Lampu rem
d)
Stater motor
4.
Jika standart samping pada motor tipe manual,apabila standart samping ditarik keatas,sesuai pada gambar,komponen yang tidak berfungsi adalah....
a)
Klakson dan lampu sein
b)
Lampu sein dan lampu rem
c)
Lampu rem
d)
Semua berfungsi normal
5.
Cara mengetahui bahwa side stand switch berfungsi dengan baik adalah...
a)
Pada saat standart samping diturunkan, motor bisa hidup
b)
Pada saat standart samping dinaikkan, motor mati
c)
Pada saat standart samping diturunkan, motor mati
d)
Semua jawaban benar
6.
Fungsi dari ban pada sepeda motor adalah:
a)
Sebagai kelengkapan pada spd.motor
b)
Sebagai tempat dududkan pada rim.
c)
Untuk pengamanan pada saat berjalan
d)
Sebagai penyerap goncangan dari permukaan jalan
7.
Pada ban tertulis angka 100/80-18 5P,arti dari huruf “P” adalah
a)
Kecepatan.
b)
Rotasi
c)
Beban
d)
Nilai kekuatan ban
8.
Yang bukan termasuk pola telapak pada sepeda motor honda adalah....
a)
rib type
b)
type lurus
c)
block type
d)
Rib-block type
9.
Type ban yang umum dipakai pada permukaan jalan yang tidak rata atau berpasir adalah:
a)
Type rib.
b)
Type rib-block
c)
Type tubeless
d)
Type block
10.
Tanda yang dipakai untuk menentukan bead telah terpasang dengan benar saat ban dipasang pada rim wheel adalah:
a)
Tanda cat kuning
b)
Rim line
c)
Inner liner
d)
Bead
11.
Fungsi dari ban kecuali....
a)
Mendukung badan kendaraan
b)
Meneruskan gaya-gaya pengereman dan pengendaraan kepada permukaan jalan
c)
Tidak menyerap goncangan dari permukaan jalan
d)
Mengubah dan mempertahankan arah perjalanan
12.
Gambar disamping ini mereupakan pola telapak jenis....
a)
Type rib
b)
Type rib-block
c)
Type tubeless
d)
Type block
13.
Tanda ▲(segitiga) pada sidewall pada ban menunjukkan tanda....
a)
Indikator kecepatan
b)
Indikator beban
c)
Indikator keausan
d)
Indikator arah
14.
Informasi pada ban tertulis: 100/80-18 57 P Arti “ 80 “ adalah...
a)
Indek beban
b)
Lambang kecepatan
c)
Perbandingan tinggi dan lebar
d)
Lebar bagian
15.
Lokasi penyimpanan ban yang perlu dihindari adalah...
a)
Daerah dimana tidak ada oli atau gemuk
b)
Daerah yang tidak basah dan tidak lembab
c)
Daerah yang terkena sinar matahari
d)
Daerah dimana tidak ada panas disekitarnya
16.
Pada gambar rem tromol dibawah ini maka pertanda....
a)
kampas rem kondisi baik
b)
kampas rem masih aus sebagian
c)
perlu disetel lagi
d)
kampas rem perlu diganti
17.
Pada gambar dibawah merupakan kabel rem yang dekat dengan brake arm. Fungsi Bagian yang ditunjukkan oleh anak panah adalah....
a)
Supaya pengereman lebih fleksibel
b)
Supaya tidak mudah selip pengeremannya
c)
Mencegah masuknya air kedalam selubung
d)
Pelindung panas
18.
Jarak main bebas handel rem/pedal rem pada sepeda motor honda adalah...
a)
10 – 20 mm
b)
15 – 30 mm
c)
20 – 40 mm
d)
30 – 50 mm
19.
Perhatikan posisi mur penyetel pada gambar dibawah ini, maka menurut Anda...
a)
posisi mur penyetel sudah benar
b)
posisi mur penyetel salah
c)
posisi brake shoe aus
d)
posisi brake shoe standart
20.
Alat ukur yang digunakan untuk mengukur diameter dalam tromol adalah...
a)
Outside vernier caliper
b)
Dept bar vernier caliper
c)
Inside vernier caliper
d)
Mistar baja
21.
Dibawah ini adalah alasan sistem rem perlu diperksa kecuali...
a)
Menghindari/mencegah rem blong
b)
Menghindari/mencegah oil seal rusak dan minyak rem bocor
c)
Menghindari/mencegah laju kendaraan tidak terkendali
d)
Menghindari/mencegah kepakeman rem yang berlebihan
22.
Fungsi cairan pada sistem hidrolik adalah....
a)
sebagai media penghantar/penyalur panas
b)
sebagai media penghantar/penyalur tekanan
c)
sebagai media penghantar/penyalur gerakan
d)
sebagai media penghantar/penyalur pendingin
23.
Pada komponen sistem hodrolik,yang berfungsi membangkitkan tekanan hidrolik adalah...
a)
brake pad
b)
brake disk
c)
caliper piston
d)
master silinder
24.
Dibawah ini merupakan komponen dari caliper rem. Yang ditunjukkan anak panah adalah....
a)
caliper body
b)
dust seal
c)
brake pad
d)
piston
25.
Berikut ini yang merupakan sifat-sifat dari minyak rem kecuali...
a)
titik didih tinggi
b)
tidak menimbulkan karat
c)
viskositas yang cukup pada suhu rendah
d)
mempunyai peforma pelumasan yang memadahi
26.
Kepanjangan dari CBS adalah...
a)
Coordinate Brake System
b)
Combined Brake System
c)
Combined Brake Simulation
d)
Compack Brake Simulation
27.
Pada sistem CBS, sewaktu handel rem kiri ditekan, maka gaya pengereman diterapkan pada....
a)
Roda depan
b)
Roda belakang
c)
Roda depan dulu,selanjutnya roda belakang
d)
Roda belakang dan roda depan
28.
Pada gambar dibawah ini merupakan gambar sewaktu melakukan pengereman menggunakan sistem CBS dengan menggunakan handel rem sebelah....
a)
kiri
b)
kanan
c)
kiri dan kanan
d)
kanan dulu selanjutnya kiri
29.
Pada gambar dibawah ini merupakan komponen dari CBS.Yang ditunjukkan pada huruf A adalah...
a)
conecting cable
b)
equaliser
c)
knocker
d)
handle
30.
Dibawah ini merupakan langkah-langkah penyetelan kabel penghubung pada sistem CBS kecuali...
a)
Melonggarkan mur pengunci pada kabel penghubung
b)
Memutar penyetel pada kabel penghubung dan setel jarak main bebas antara ujung knocker dan master cylinder di dalam daerah jangkauan yang ditentukan
c)
Memeriksa ada jarak main bebas antara knocker pin dan ujung yang ditentukan dari knocker.
d)
Mengencangkan mur pengunci pada kabel penghubung dengan torsi yang ditentukan. Carilah torsi yang ditentukan di dalam buku pedoman reparasi.
31.
Sterring head pada sepeda motor berfungsi sebagai...
a)
mengubah arah kendaraan
b)
Menopang mesin
c)
dudukan rem
d)
menahan goncangan
32.
Berikut yang termasuk type suspensi bagian depan pada SMH kecuali...
a)
Telescopic
b)
Bottom link
c)
monoshock
d)
Semua jawaban benar
33.
Yang bukan termasuk gejala yang ditimbulkan akibat sistem suspensi yang bermasalah adalah...
a)
Suara tidak normal atau getaran saat mengemudi
b)
Penurunan performa berkendara karena getaran kendaraan
c)
Oli shock bocor
d)
Oli mesin bocor

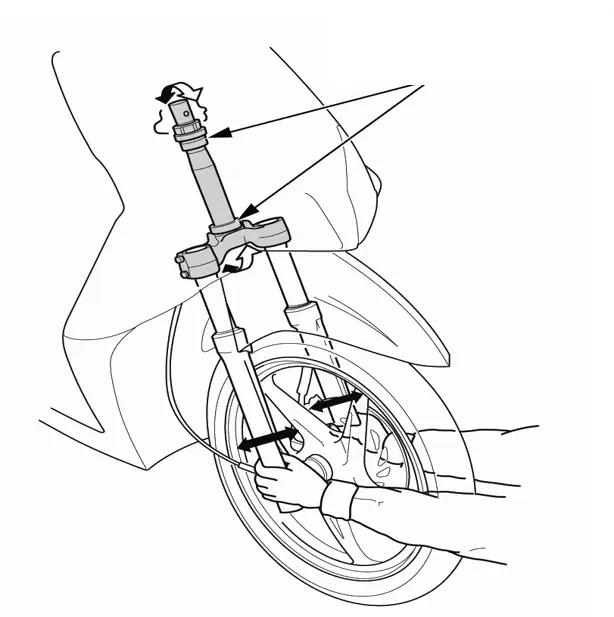

34.
Gambar dibawah ini menunjukan pemeriksaan pada....
a)
bearing steering steam
b)
bearing roda
c)
arm roda
d)
shock absorber

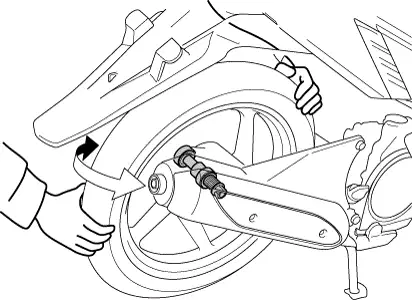

35.
gambar dibawah ini merupakan pemeriksaan pada...
a)
bearing steering steam
b)
bearing roda
c)
arm roda
d)
shock absorber
36.
Kelebihan dari sistem penggerak dengan drive chain adalah...
a)
Torsi mesin lebih besar
b)
Daya mesin lebih besar
c)
Tidak ada selip
d)
Perbandingan jumlah gigi bisa berubahh secara otomatis
37.
Pada gambar dibawah in, bagian rantai yang bernama roller ditunjukkan pada nomer....
a)
Nomer 1
b)
Nomer 2
c)
Nomer 3
d)
Nomer 4
38.
Kode Rantai tertulis : “420” Angka 4 Menunjukkan:
a)
Panjang rantai 40 Inch
b)
Lebar bagian dalam 4 Inch
c)
Pitch 4/8 dari 1 Inch
d)
Pitch 4 Inch
39.
Pemasangan drive sproket atau driven sproket yang benar adalah...
a)
Bagian yang memiliki tanda menghadap kedepan
b)
Bagian yang memiliki tanda menghadap kebelakang
c)
Bolak balik sama saja
d)
Semua jawaban salah
40.
Jarak main bebas rantai roda yang direkomendasikan adalah....
a)
2 – 6 mm
b)
10 – 20 mm
c)
20 – 40 mm
d)
10 – 50 mm
100 %
