Free Printable No đùa cùng ĐTCB

1.

Linh kiện nào dưới đây là điện trở?

a)

b)

c)

d)

2.

Ký hiệu nào dưới đây là quang điện trở?

a)

b)

c)

d)

3.

Giá trị của màu bạc trong bảng màu điện trở?

a)

1

b)

3

c)

7

d)

Không tồn tại

4.

Đọc giá trị của điện trở sau.

a)

$20\Omega\pm5\%$

b)

$20\Omega\pm1\%$

c)

$1k\Omega\pm5\%$

d)

$1k\Omega\pm10\%$

5.

Chức năng chính của tụ điện là gì?

a)

Công tắc điện

b)

Tạo dao động cơ

c)

Tích trữ năng lượng điện

d)

Thực hiện phép toán AND

6.

Chức năng của diode chỉnh lưu là gì?

a)

Khuếch đại dòng điện

b)

Cho phép dòng điện đi qua theo 1 chiều

c)

Nấu mì

d)

Ổn áp

7.

Vạch màu nào trong hình bên thể hiện

sai số của điện trở?

a)

Vàng

b)

Tím

c)

Đen

d)

Hoàng kim

8.

Đâu là một trong những chức năng

chính của điện trở?

a)

Điều chỉnh thời gian nạp/xả của tụ điện

b)

Luộc trứng

c)

Tạo trường điện từ khi có dòng điện đi qua

d)

Khuếch đại âm thanh

9.

Đây là mạch gì?

a)

Mạch dao động đa hài

b)

Mạch đếm vòng

c)

Mạch khuếch đại

d)

Mạch chỉnh lưu điện xoay chiều

10.

Làm sao để tăng tốc độ nhấp nháy LED của mạch đếm vòng này?

a)

Thay IC555

b)

Thay R2 bằng một điện trở có giá trị nhỏ hơn

c)

Thay IC4017

d)

Thay R1 bằng một điện trở có giá trị nhỏ hơn

11.

Trong các hình dưới đây, linh kiện nào là BJT?

a)

b)

c)

d)

12.

Trong các phương trình dưới đây, đâu là phương trình đúng?

a)

$I_E=I_B\times R^2$

b)

$I_C=\beta\times I_B$

c)

$I_E=I_B+I_C$

d)

$I=\frac{U}{R}$

13.

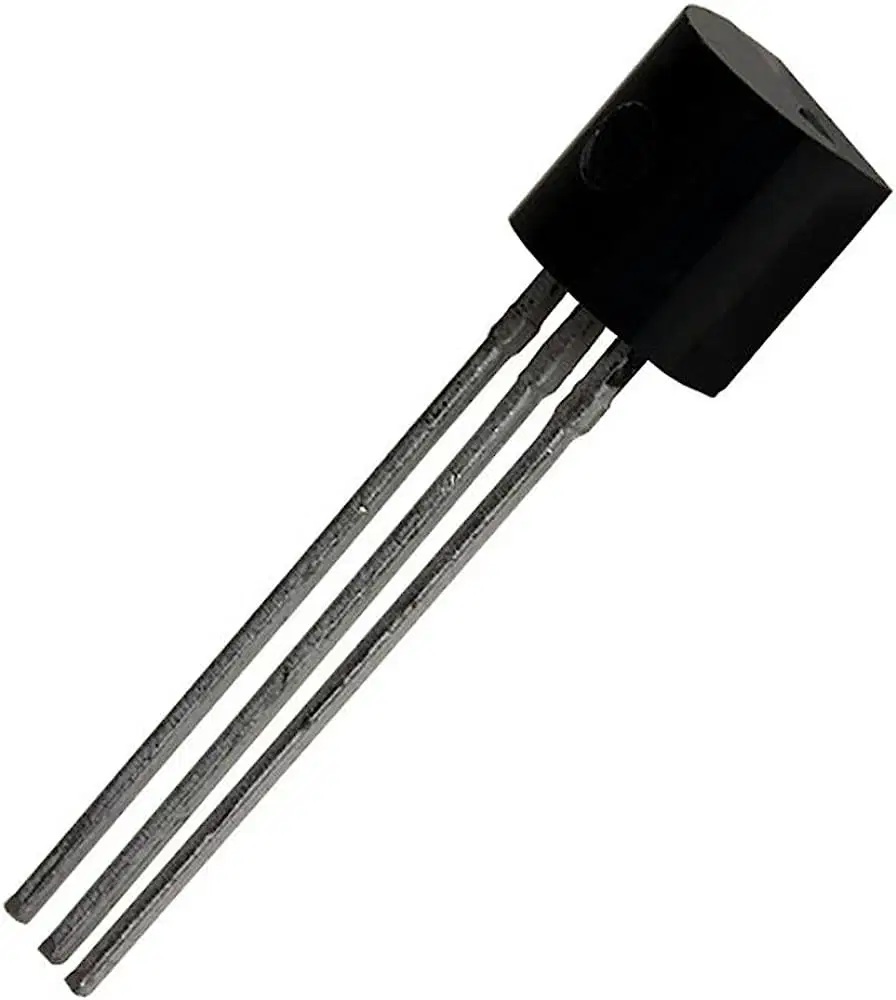

Xác định chân C của BJT C1815.

a)

Chân 1

b)

Chân 2

c)

Chân 3

d)

Không tồn tại chân C

14.

Điều kiện để BJT NPN hoạt động?

a)

$V_{BE}\approx0.7V$

b)

$V_{CE}\approx0.7V$

c)

$I_{CE}<0$

d)

$I_B>0$

15.

Giả sử VCC có điện thế 9V, điện thế ở cực E=0V, VBB bằng bao nhiêu để BJT hoạt động?

a)

1V

b)

3.3V

c)

0.3V

d)

0V

16.

Giả sử VCC có điện thế 5V, điện thế ở cực E=5V, VBB phải là bao nhiêu để BJT hoạt động?

a)

4.5V

b)

0V

c)

3V

d)

5V

17.

IC555 có bao nhiêu chân?

a)

5

b)

7

c)

8

d)

19

18.

Ý nghĩa "555" trong tên của IC?

a)

Có 3 điện trở 5k bên trong IC

b)

Do có 2 điện trở 5k và 1 tụ điện 5u bên ngoài IC

c)

Do số 5 hợp phong thủy

d)

Do IC được tạo ra vào ngày 5/5/1995

19.

Đâu là công thức tính tần số

mạch tạo xung sử dụng IC555?

a)

$f=\frac{1.44}{\left(R_1+2R_2\right)C}$

b)

$f=-\frac{1}{T}$

c)

$f=\frac{\omega}{2\pi}$

d)

$f=\frac{1.44}{\left(R_1+R_2\right)C}$

20.

Số thứ tự của chân (được đánh dấu) trong hình.

a)

1

b)

3

c)

10

d)

15

21.

Điện áp nào dưới đây mà IC555 có thể hoạt động?

a)

500kV

b)

6V

c)

200V

d)

0.5V

22.

Cho mạch tạo xung dùng IC555, ngõ ra chân 3(OUT) có mức logic chuyển từ 0 sang 1 khi nào?

a)

Khi điện áp trên tụ lớn hơn 2/3Vcc

b)

Khi điện áp trên tụ nhỏ hơn 2/3Vcc

c)

Khi điện áp trên tụ lớn hơn 1/3Vcc

d)

Khi điện áp trên tụ nhỏ hơn 1/3Vcc

23.

IC74HC32 thuộc loại cổng logic nào?

a)

NOT

b)

OR

c)

XOR

d)

XNOR

24.

Đây là ký hiệu của cổng logic gì?

a)

NOT

b)

OR

c)

NOR

d)

XNOR

25.

LED màu nào có điện áp rơi nhỏ nhất?

a)

Tím

b)

Đỏ

c)

Lục

d)

Vàng

26.

Đây là linh kiện gì?

a)

BJT

b)

Điện trở

c)

Diode

d)

Cuộn cảm

27.

Cho mạch tạo xung sử dụng IC555, nối LED vào

chân 3. Khi $R_1=100\Omega,\ R_2=100\Omega,\ C=47\mu F$ , hiện tượng nào xảy ra trên LED?

a)

LED luôn tắt

b)

LED sáng nhấp nháy

c)

LED luôn sáng

d)

LED cháy

28.

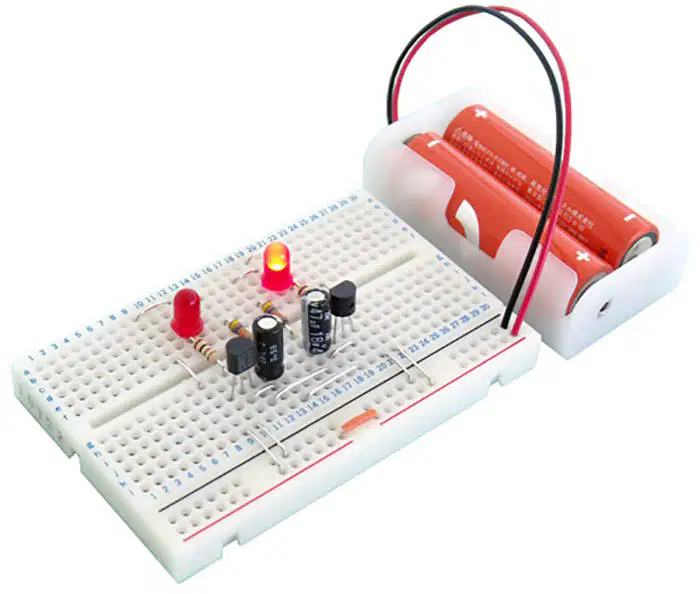

Breadboard được dùng để làm gì?

a)

Test mạch

b)

Làm project cuối khóa

c)

Thiết kế vi mạch

d)

Thớt cắt bánh mì

29.

Cho sơ đồ mạch như hình, giả sử điện áp rơi trên LED là 2.2V. Xác định dòng qua LED?

a)

1A

b)

9.8mA

c)

100mA

d)

98mA

30.

Cho $V_{in}=6V,\ R_1=1k\Omega,\ R_2=2k\Omega$ .

Tính $V_{out}$ ?

a)

2V

b)

4V

c)

9V

d)

1.5V

31.

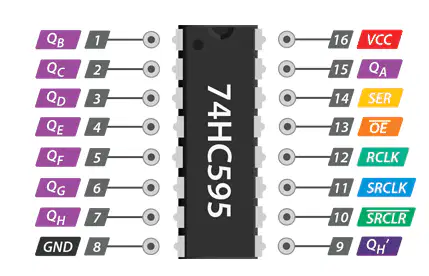

Dựa vào sơ đồ chân, xác định tên IC?

a)

IC555

b)

IC74HC595

c)

IC74HC04

d)

IC4017

32.

A1015 là BJT loại nào?

a)

NPN

b)

PNP

c)

NMOS

d)

PMOS

33.

$1+1$ bằng bao nhiêu trong tính toán nhị phân?

a)

2

b)

0

c)

1

d)

Không tồn tại

34.

Xác định loại cổng logic dựa vào bảng chân trị trên.

a)

b)

c)

d)

35.

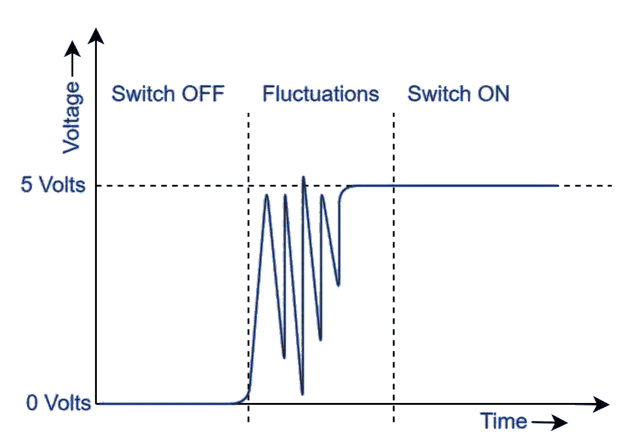

Hình bên minh họa cho hiện tượng nào?

a)

Rung nút nhấn

b)

Nhiễu

c)

Quá độ

d)

Nhịp tim khi gặp crush

36.

BJT thuộc loại linh kiện nào?

a)

Linh kiện tích cực

b)

Linh kiện điện cơ

c)

Linh kiện thụ động

d)

BJT không phải là linh kiện

37.

Đọc giá trị tụ điện trong hình bên.

a)

220kF

b)

224pF

c)

220nF

d)

220pF

38.

IC đang nhớ 01101011, nhấn nút SRCLK tại lúc SER có mức logic là 0.

Khi này giá trị trong bộ nhớ của IC là bao nhiêu?

a)

01100101

b)

11010110

c)

00000000

d)

00110101

39.

Chọn giá trị tổ hợp của ngõ vào (ABCDEFGHIJ) để ngõ ra Y có mức logic là 1.

VD: 1010111000 (A=1; B=0; C=1;... J=0)

a)

0010000100

b)

1010101000

c)

0010001011

d)

0101110010

40.

Chọn giá trị tổ hợp của ngõ vào (ABCDEFGHIJKLMNOP) để ngõ ra Y có mức logic là 1.

VD: 1010111000010010 (A=1; B=0; C=1;... P=0)

a)

1010101010101010

b)

0110011001100110

c)

0101010101010101

d)

1111111111111111

41.

$\left(Y=\overline{A+B}\right)$ , đây là biểu diễn toán học của cổng logic nào?

a)

b)

c)

d)

42.

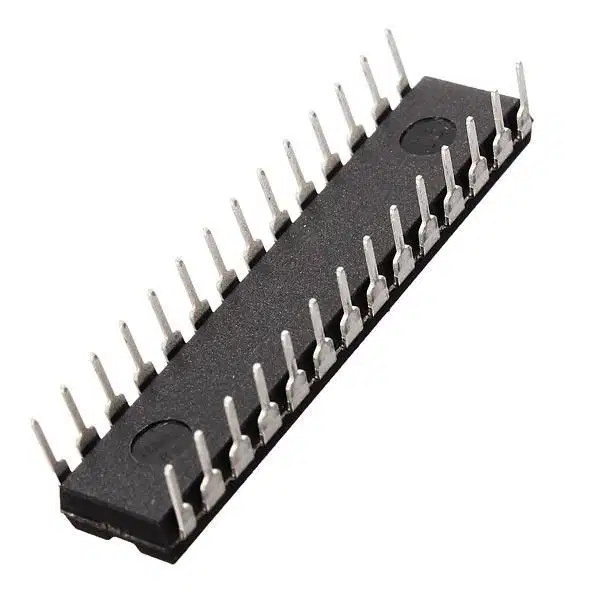

Khoảng cách giữa 2 chân của IC loại DIP là bao nhiêu?

a)

2.54mm

b)

25.4mm

c)

2.45mm

d)

24.5mm

No đùa cùng ĐTCB

Total questions: 42

Worksheet time: 29mins
