WorksheetsUji Petik Signalling & Communication TW II Tahun 2023
Total questions: 50
Worksheet time: 50mins
Dibawah ini adalah Fungsi motor wesel elektrik, kecuali ....
Mempertahankan kedudukan lidah wesel
Mengunci lidah wesel pada kedudukan akhir
Memerintahkan menggerakkan motor wesel
Menggerakkan lidah wesel
Dengan ukuran berapakah oli (SAE) untuk perawatan mekanik motor penggerak wesel?
SAE 40w/50
SAE 10w/40
SAE 50w/60
SAE 50w/50
Sebagai penggerak lidah wesel, motor penggerak lidah wesel tipe BSG 9 menggunakan stang sejumlah ....
2 stang penggerak
3 stang (1 stang penggerak, 2 stang deteksi)
4 stang (2 stang penggerak, 2 stang deteksi)
1 stang penggerak
Rem elektromagnetik yang berfungsi untuk menahan motor penggerak setelah wesel dilanggar dengan gaya ....
500 N+/- 500 N atau 1000 N+/- 500 N
2000 N+/- 500 N atau 1000 N+/- 500 N
2000 N+/- 500 N atau 2000 N+/- 1000 N
2500 N+/- 500 N atau 3500 N +/- 500 N
Fungsi sistem deteksi pada wesel dengan motor penggerak wesel adalah ....
Sebagai pendeteksi kedudukan akhir wesel
Sebagai pendeteksi kedudukan akhir kedua lidah wesel yang ditampilkan di LCP/VDU oleh sistem interloking
Sebagai sensor kedudukan wesel untuk LCP/VDU
Sebagai sensor kedudukan wesel untuk sistem interloking
Motor wesel type apa saja yang memakai penguncian dalam ?
S90, BSG9, T84M
T84M, 144T, S90
BSG9, NSE120, S80
S90, NSE120, BSG9
Fungsi dioda bridge pada sistem brake BSG 9 adalah ....
Sebagai penyearah tegangan kerja motor
Sebagai penyearah tegangan kerja solenoide brake
Sebagai pengaman tegangan kerja motor
Sebagai pengaman tegangan kerja solenoide
Dibawah ini fungsi motor penggerak lidah wesel, kecuali ....
Menggerakkan lidah wesel
Mengunci lidah wesel pada kedudukan akhir
Untuk indikasi lcp/vdu
Menjamin lidah wesel secara elektris
Secara umum fungsi kontak switch engkol wesel pada point machine BSG 9 dan NSE 120 single phasa adalah untuk ....
Memutus / menghubungkan arus kerja motor (phasa)
Memutus / menghubungkan arus kerja motor (netral)
Memutus / menghubungkan arus kerja motor (phasa & netral)
Memutus / menghubungkan arus kerja motor (phasa & netral) & output deteksi
Pada wesel yang menggunakan penggerak point machine BSG 9 fungsi roller adalah ....
Untuk memutus / menghubungkan kontak switch
Untuk mengendalikan kondisi kontak jari
Untuk mengendalikan kondisi kontak jari (memutus / menghubungkan) sesuai kedudukan lidah wesel
Pada wesel dengan point machine BSG 9 prinsip kerja sistem deteksi (output deteksi) adalah: ....
Pembalikan polaritas tegangan output deteksi pada kontak jari sesuai kedudukan lidah wesel
Memutus / menghubungkan output deteksi pada kontak jari
Memutus / menghubungkan output deteksi pada kontak jari dan switch engkol
Pembalikan polaritas tegangan input deteksi pada kontak jari sesuai kedudukan lidah wesel
Apa yang dimaksud dengan dengan wesel terlanggar ?
Wesel terlanggar ialah apabila wesel tersebut dilalui sarana dari belakang dengan kedudukan wesel yang salah
Wesel terlanggar ialah apabila wesel tersebut dilalui sarana dari belakang dengan kedudukan wesel yang benar
Wesel terlanggar ialah apabila wesel tersebut dilalui sarana dari belakang dengan kedudukan wesel yang tidak pada posisi lurus ataupun tidak pada posisi belok
Wesel terlanggar ialah apabila wesel tersebut tidak diubah kedudukannya
Dalam pemasangan grouding yang baik harus diperhatikan adalah ....
PH (kelembaban tanah)
Material grounding yang sama
Semua sistem grounding harus diintegrasikan
Semua benar
Sebutkan apa saja yang termasuk bagian dari wesel !
Stang penggerak, plat landas, penahan lebar jalur
Box motor wesel, stang penggerak, stang pendeteksi
Plat landas, rel lantak, stang penggerak
Lidah wesel, rel lantak, jarum wesel

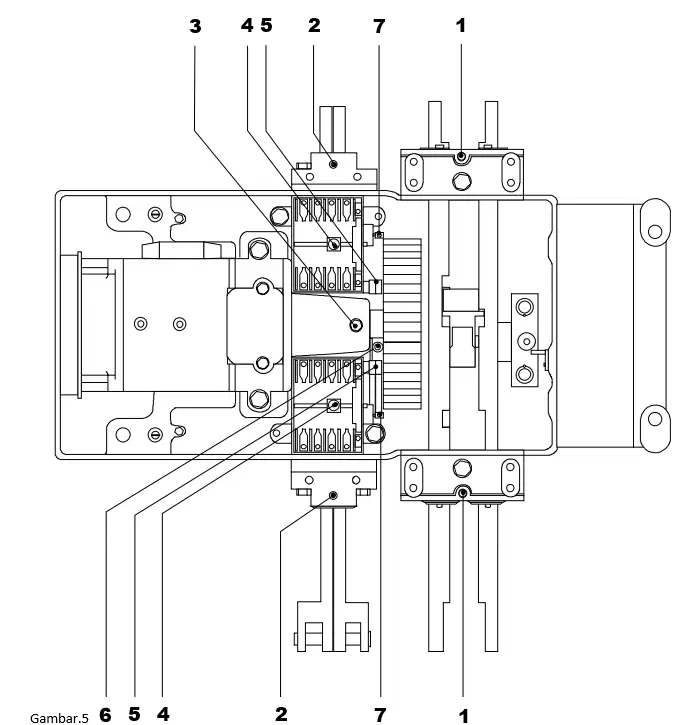

Pada gambar di samping, untuk pelumasan pada poin no. 1, 3 dan 2 menggunakan pelumas jenis ....
Grase, oli, grase
Oli, oli, grase
Grase, grase, oli
Oli, grase, grase
Untuk sinyal muka menunjukkan indikasi sinyal utama yang akan dihadapi “berjalan” atau “berjalan hati-hati” adalah ....
Semboyan no. 9 B1
Semboyan no. 9 A2
Semboyan no. 9 A1
Semboyan no. 9 B2
Band Frekuensi Radio Microwave adalah 3-30 GHz disebut juga dengan nama Band ....
SHF (Super High Frequency)
SHF ( Super Hetrodyne Frequency)
UHF (Ultra High Frequency)
VHF (Very High Frequency)
Berdasarkan instruksi kerja perawatan peralatan radio base station 6 bulanan, saat tombol PTT pada HT dengen frekuensi base station setempat ditekan, maka indikator pada base station yang menyala adalah ....
E2
PTT, BUSY / Rx OPEN, Best Path, M LEAD
PTT, BUSY / Rx OPEN, Best Path, M LEAD, E LEAD, E2
E1 / E LEAD
Frekuensi TETRA dapat beroperas pada range ....
380 – 400 MHz
220 - 380 MHz
380 - 110 MHz
220 - 110 MHz
Dalam PD 13 A jilid I, pemeliharaan biasa ditugaskan kepada siapa ?
Pekerja stasiun
Pekerja jalan rel
Pekerja sintelis
a, b dan c semua benar
CTC pada sistem persinyalan elektrik adalah ....
Central Train Capacity
Controller Traffic Centralized
Centralized Train Controller
Centralized Traffic Controller
Pada sistem westrace memakai filosofi failed safe yang artinya akan menjamin ....
Output selalu tersedia sesuai interlocking
Output ke peralatan luar akan "0" pada saat system off
Input dari peralatan tidak akan berubah pada saat sistem off
Input selalu diproses sesuai interlocking
Berapa supply tegangan yang digunakan untuk lampu sinyal ?
110 Vdc
110 Vac
50 Vdc
48 Vac
Apa nama alat telekomunikasi radio on board yg digunakan pada Trainset LRT SS ?
STP 9000
SRG 3900
RTP 603/RCC3000
RTC 3300
Dibawah ini informasi yang dikirim oleh Fix balise ke sarana, kecuali ....
Speed Profile
Gradient Profile
Movement Authorities
Route manouvre terminations
Menu pada panel pelayanan untuk mempertahankan rute selalu terbentuk adalah ....
Set main route
Remove block signal
Apply fleet route
Set emergency route
Berapakah input tegangan motor penggerak wesel BSG9 pada sistem persinyalan elektrik LRTSS?
390 +/- 10%
380 +/- 10%
220 +/- 10%
250 +/- 10%
Panjang jalur efektif pada persinyalan elektrik, yaitu ....
Jarak antar tanda batas ruang bebas pada suatu jalur utama dikurangi 15 meter
Jarak antara sinyal keluar dan batas pendeteksi sarana terjauh pada suatu jalur utama
Semua salah
Jarak antar penghabisan jalur (bantalan putih) pada suatu jalur utama
Peraturan direksi yang mengatur tentang pedoman pemeriksaan dan perawatan signalling, telecommunication and electricity, yaitu ....
PER.T/KI.105/I/1/KA-2018 Tanggal 15 Januari 2018
PER.T/KI.105/I/1/KA-2018 Tanggal 15 Januari 2018,
P&T PER.T/KI.105/XI/1/KA-2019 Tanggal 18 November 2019
PER.T/KI.105/XI/1/KA-2019 Tanggal 18 November 2019
PER.T/KI.105/I/1/KA-2018 Tanggal 18 November 2018,
P&T PER.T/KI.105/XI/1/KA-2019 Tanggal 15 Januari 2019
Radio loko sudah menjadi alat komunikasi GO No Go Item di lokomotif sesuai dengan ....
PD 16 Jilid 1
PD 9
PD 13A Jilid 1
PD 3
Fungsi dari Rectifier adalah ....
Mengubah Arus DC menjadi AC
Mengubah Arus AC menjadi DC
Menstabilkan arus
Penyearah Arus
Fungsi dari Inverter adalah ....
Mengubah Arus DC menjadi AC
Mengubah Arus AC menjadi DC
Menstabilkan arus
Penyearah Arus
Apa yang dimaksud dengan Failsafe ....
Peralatan persinyalan yang sedang terganggu
Peralatan persinyalan yang handal
Persyaratan sistem persinyalan yaitu apabila terjadi gangguan pada sistem persinyalan, gangguan tersebut tidak akan membahayakan operasional KA
Peraturan tentang persinyalan
Bertambahnya angka pada alat penghitung (counter) diantaranya terjadi karena pelayanan, yaitu ....
Penghapus rute otomatis, sinyal langsir, wesel otomatis
Penghapusan rute secara manual, sinyal darurat, wesel darurat, wesel terlanggar
Penghapus rute, gangguan PLN, gangguan blok
Semua jawaban benar
Dibawah ini adalah komponen utama dari UPS, kecuali ....
Battery
Inverter
Switch maintenance bypass
Rectifier-charger
Jenis catudaya sebagai berikut, kecuali ....
Catu daya cadangan
Catudaya darurat
Catudaya utama
Catudaya pembantu
Referensi standar tegangan output catudaya UPS adalah ....
220 VAC +/- 20 VAC
128 VAC +/- 220 VAC
220 VAC +/- 380 VAC
220 VAC +/- 180 VAC
Peralatan Persinyalan perkeretaapian terdiri atas, kecuali ....
Sinyal
Marka
Semboyan
Tanda
Mengapa ketika PLN padam, GENSET On, tegangan tidak langsung masuk ke UPS/beban?
Menunggu arus di baterai bank habis
Menunggu Genset menyala panas
Karena tegangan dan frekuensi belum stabil
Masih ada arus liar pada inverter UPS
Peraturan Dinas 13 Jilid I adalah peraturan dinas yang mengatur tentang ....
Semboyan pada perkeretaapian
Standar dan Tata Cara Perawatan
Ketentuan Umum Persinyalan
Pedoman Perawatan
Pada perangkat ETCS On Board, salah satu nya yaitu DMI, kepanjangan dari DMI adalah ....
Direct Machine Interface
Driver Machine Information
Driver Machine Interface
Driver Machine Interconnection
Berapa referensi nilai tegangan input untuk ETCS On Board LRT SS ?
72-110 VDC
110-220 VDC
220-380 VDC
30-72 VDC
Frekuensi radio TETRA dapat beroperasi di LRT Sumsel pada range ....
380 – 400 MHz
220 - 380 MHz
380 - 110 MHz
220 - 110 MHz
Apa kepanjangan dari PIM ?
Phase Input Maintenance
Paralel Input Module
Paralel interface Module
Paralel Input Maintenance
Pada kondisi normal, tukar menukar Warta KA menggunakan ....
Telepon T
Telepon WS
Pesawat T drat
Telepon antarstasiun
Awak Sarana Kereta Api terdiri dari ....
Masinis, Asisten masinis, Kondektur, Tka dan petugas lain
Masinis dan Asisten masinis
Masinis dan Kondektur
Masinis
Berapakah lebar sepur diujung lidah yang diijinkan ?
1067 +7 / -3 mm
1067 +5 / -2 mm
1435 +7 / -3 mm
1435 +3 / -3 mm
Kecepatan operasional (V op) adalah ....
Kecepatan yang paling rendah
Kecepatan rata – rata
Kecepatan dibawah kecepatan maksimum yang ditetapkan dalam peraturan perjalanan
a, b dan c salah
Apa yang dimaksud dengan luncuran ?
Kerata Api yang meluncur
Kereta atau gerbong yang meluncur
Jalur yang terletak setelah penghabisan jalur utama digunakan untuk Kereta Api datang dan berhenti yang meluncur, dapat berupa jalur luncur atau terusan
Jawaban a, b dan c salah
Sebutkan peralatan-peralatan apa saja yang terdapat pada Onboard ETCS !
HMI, DMI, PIM, EVC
HMI, JRU, EVC, NVC
JRU, DMI, NVC, EVC
JRU, NVC, EVC, Connection Box
