Worksheetsแบบทดสอบวงจรพัลส์และสวิตซ์ชิ่ง
Total questions: 30
Worksheet time: 15mins
1.สัญญาณทางไฟฟ้าที่นิยมนำมาใช้ในวงจรพัลส์และดิจิตอล คือ สัญญาณใด
ก. สัญญาณรูปไซน์
ข. สัญญาณรูปสี่เหลี่ยม
ค. สัญญาณรูปสามเหลี่ยม
ง. สัญญาณรูปฟันเลื่อย
2.ข้อแตกต่างระหว่างสัญญาณพัลส์กับสัญญาณสี่เหลี่ยม ส่วนใดชัดเจนที่สุด
ก.ขนาด
ข.ความถี่
ค. คาบเวลาพัลส์บวก.ต่อเวลาทั้งหมดใน 1 รอบคลื่น
ง.อัตราการเกิดสัญญาณซ้ำ
5.เครื่องมือวัดชนิดใดที่เป็นเครื่องมือวัดประเภท Frequency domain
ก.ออสซีลโลสโคป
ข.สเปกตรัมอนาไลเซอร์
ค.ดิจิตอลมัลติมิเตอร์
ง.เฟสเซอร์มิเตอร์
6.วงจรอินทิเกรเตอร์อาศัยแรงตันตกคร่อมอุปกรณ์ใดไปใช้งาน
ก. Resiston
ข. Inducton
ค.Capacitor
ง.Diode
7.วงจรอาร์ชีจะส่งผลให้ส่วนใดของสัญญาณไม่เปลี่ยนแปลง
ก. รูปร่าง
ข. ความถี่
ค. ความแรง
ง. ดิวตี้ไซเคิล
12.วงจรดิฟเฟอร์เรนติเอเตอร์อาศัยแรงดันตกคร่อมอุปกรณ์ใดไปใช้งาน
ก. Resiston
ข. Inducton
ค.Capacitor
ง.Diode
13.ข้อใด ไม่ใช่ ประโยชน์ของวงจรคลิปเปอร์
ก. ปรับแต่งรูปคลื่นไฟฟ้า
ข. แปลงไฟฟ้ากระแสสลับให้เป็นไฟฟ้ากระแส
ค.ควบคุมขนากสัญญาณไม่ให้สูงกว่าที่กำหนด
ง. ควบคุมแรงตันไฟฟ้ากระแสตรงไม่ให้ต่ำกว่าที่กำหนด
14.อุปกรณ์อิเล็กทรอนิกส์ชนิดใดที่นิยมนำมาใช้ในวงจรคลิปเปอร์
ก. ทรานซิสเตอร์
ข. คาปาซิเตอร์
ค.ไดโอด
ง. ไอซี
17.ข้อใจเป็นการทำงานของสวิตซ์ทรานซิสเตอร์ในสักษณะตัดวงจร
ก. วงจรที่ขา B ถูกไบอัสตรง วงจรที่ขา C ถูกไบอัสตรง
ข. วงจรที่ขา B ถูกไบอัสกลับ วงจรที่บา C ถูกไบอัสตรง
ค. วงจรที่ขา B ถูกไบอัสตรง วงจรที่ขา C ถูกไบอัสกลับ
ง. วงจรที่ขา B ถูกไบอัสกลับ วงจรที่ขา C ถูกไบอัสกลับ
20.สาเหตุที่ทำให้ทรานชิสเตอร์ในทางปฏิบัติทำงานได้ช้าลง และรูปร่างสัญญาณเกิดการหน่วง
เนื่องมาจากสิ่งใด
ก. เกิดค่า r ในตัวทรานซิสเตอร์
ข. เกิดค่า c ในตัวทรานซิสเตอร์
ค. เกิดค่า L ในตัวทรานซิสเตอร์
ง. เกิดค่า r และ L ในตัวทรานซิสเตอร์
21.ข้อใตไม่ใช่ ข้อดีของเฟตเมื่อเปรียบเทียบกับไบโพล่าทรานซิสเตอร์
ก. ขนาดเล็ก (เมื่อกระแสเท่ากัน)
ข. อุณหภูมิไม่มีผลต่อการทำงาน
ค. ความเร็วในการเป็นสวิตซ์
ง. ราคาถูก
22.ประโยชน์ของวงจรชมิตทริกเกอร์คือข้อใด
ก. ผลิตสัญญาณพัลส์
ข. เปลี่ยนจากสัญญาณไฟฟ้ารูปคลื่นอื่นๆให้เป็นพัลส์
ค. เปลี่ยนจากสัญญาณไฟฟ้ารูปคลื่นอื่นๆให้เป็นคลื่นสี่เหลี่ยมจัตุรัส
ง. ผลิตสัญญาณสี่เหลี่ยมจัตุรัสโดยมีสัญญาณรูปคลื่นไซน์เป็นตัวควบคุม
23.อุปกรณ์อิเล็กทรอนิกส์ชนิดใดไม่สามารถสร้างเป็นวงจรชมิตทริกเกอร์ได้
ก. Diode
ข. Transister
ค. MOSFET
4. Op-amp
24.ข้อใดกล่าว ผิด
ก. วงจรชมิตทริกเกอร์อาศัยขยายที่มีการป้อนกลับแบบบวก
ข. วงจรชมิตทริกเกอร์จะให้สภาวะเอาต์พุตเปลี่ยนจาก L0w เป็น High
ค. วงจรชมิตทริกเกอร์จะให้สภาวะเอาต์พุตเปลี่ยนจาก High เป็น Low
ง วงจรชมิตทริกเกอร์จะทำงานตรงกันข้ามเมื่อแรงตันอินพุตเปลี่ยนแปลง
26.ข้อใดเป็นความหมายของวงจโมโนสเตเบิลมัสติไวเบรเตอร์
ก. วงจรที่ทำหน้าที่เปลี่ยนสภาวะเอาต์พุตตลอดเวลา
ข. วงจรที่ทำหน้าที่เปลี่ยนสภาวะเอาต์พุตกลับไปกลับมาเมื่อมีสัญญาณทริก
ค. วงจรที่ทำหน้ที่เปลี่ยนสภาวะเอาต์พุตเข็นระยะเวลาหนึ่งเมื่อมีสัญญาณทริก
ง. วงจรที่ทำหน้าที่ผลิตสัญญาณ
27.ข้อใดเป็นความหมายของวงจรไบสเตเบิลมัสติไวเบรเตอร์
ก. วงจรที่ทำหน้าที่เปลี่ยนสภาวะเอาต์พุตเป็นระยะเวลาหนึ่งเมื่อมีสัญญาณทริก
ข. วงจรที่ทำหน้าที่เปลี่ยนสภาวะเอาต์พุตกลับไปกลับมาเมื่อมีสัญญาณทริก
ค. วงจรที่ทำหน้าที่เปลี่ยนสภาวะเอาต์พุตตลอดเวลา
ง. วงจรที่ทำหน้าที่ผลิตสัญญาณ
30.วงจรใดที่มีคุณสมบัติเปลี่ยนแปลงสภาวะเอาต์พุตทุกครั้งเมื่อมีสัญญาณทริก
ก. โมโนสเตเบิลมัสติไวเบรเตอร์
ข. ไบสเตเบิลมัสติไวเบรเตอร์
ค. อะสเตเบิลมัสติไวเบรเตอร์
ง. ออสซิลเลเตอร์
ใช้ตอบข้อ 3-4
3.ข้อใดเป็นรูปสัญญาณไฟฟ้าที่เกิดจากรูปแบบขั้นบันไดแบบลาดเอียง
ก.1
ข.2
ค.5
ง.4
ใช้ตอบข้อ 3-4
4.ค่าแรงเฉลี่ยของสัญญาณมีค่าเท่าไร
ก.3.33
ข.5.00
ค.6.67
ง.7.47
8.จากรูปวงจร ค่า T มีค่าเท่าไร
ก. รูปร่าง
ข. ความถี่
ค.ความแรง
ง. ดิวตี้ไซเคิล
9.เมื่อป้อนอินพุตเป็นรูปคลื่นสามเหลี่ยม รูปคลื่นเอาต์พุตจะเป็นรูปคลื่นลักษณะใด
ก.
ข.
ค.
ง.
10.เมื่อป้อนอินพุตเป็นรูปคลื่นสามเหลี่ยม รูปกคลื่นเอาต์พุตจะเป็นรูปคลื่นลักษณะใด
ก.
ข.
ค.
ง.
11.เมื่อป้อนสัญญาณอินพุตเป็นสัญญาณสี่เหลี่ยม สัญญาณเอาต์พุตจะเป็นรูปคลื่นใด
ก.
ข.
ค.
ง.
ใช้ตอบข้อ15-16
15.จากวงจรในรูปที่กำหนดให้ แรงดันไฟฟ้าทางด้านเอาต์พุตที่จุด A มีค่าเท่าไร
ก. -4.9 V
ข. -5.6 V
ค. -6.3 V
ง. -7.0 V
ใช้ตอบข้อ15-16
16.จากวงจร แรงดันไฟฟ้าทางด้านเอาต์พุตที่จุด B มีค่าเท่าไร
ก. 14.4 V
ข. 18.6 V
ค. 19.3 V
ง. 20.0 V

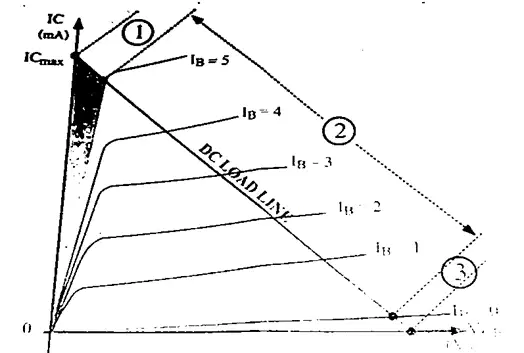

ใช้ตอบข้อ18-19
18.จากรูป ถ้าต้องการนำทรานซิสเตอร์ไปใช้ในวงจรขยายจะใช้ย่านการทำงานหมายเลขใด
ก. 1
ข. 2
ค. 3
ง. 1 และ 3
ใช้ตอบข้อ18-19
19.ถ้าต้องการให้ทรานซิสเตอร์ทำงานในลักษณะเป็นสวิตซ์ทรานซิสเตอร์ จะใช้ย่าน การทำงานในย่านใด
ก. 1
ข. 2
ค. 3
ง.1 และ 3
25.จากสมการข้อใดกล่าว ผิด
ก. วงจรชมิตทริกเกอร์ใช้ทรานซิสเตอร์
ข. วงจรชมิตทริกเกอร์ชนิดกลับเฟส
ค. อินพุตป้อนเข้าที่ขา Inverting Input
ง. R 1 เป็นอุปกรณ์สำหรับการป้อนกลับแบบบวก (Positive feedback)
ใช้ตอบข้อ 28-29
28.จากรูป ค่าเวลาที่ไม่เสถียรของวงจร ขึ้นอยู่กับอุปกรณ์ใด
ก. RL1 และ C1
ข. R1 และ C1
ค. C1 และ R2
ง. R1 และ R2
ใช้ตอบข้อ 28-29
29.วงจรทริกเกอร์ที่นำไปใช้กับวงจรที่กำหนด วงจรใดถูกต้อง
ก.
ข.
ค.
ง.
