WorksheetsEntradas analógicas
Total questions: 21
Worksheet time: 11mins
¿De qué depende la resistencia interna de un potenciómetro?
Del volumen de sonido que capta
De la temperatura ambiental
Del ángulo de giro que tiene su eje
De la luz que recibe
Sobre las entradas analógicas de Arduino, podemos decir que...
Son los pines 0 a 13
Sólo pueden recibir dos valores de tensión: 0 V y 5 V
Se utilizan para supervisar la intensidad de magnitudes como la temperatura o la iluminación
Todas las demás respuestas son correctas

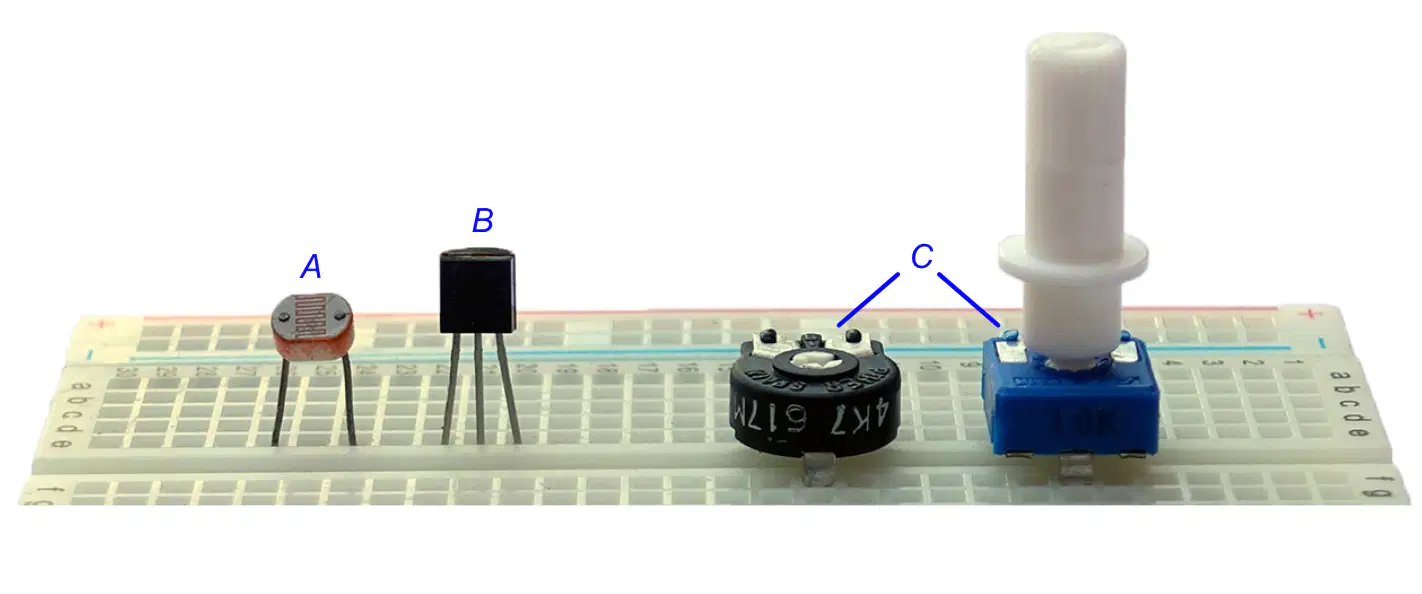

¿A qué corresponden las indicaciones de la imagen?
A, fotorresistor o LDR; B, sensor de temperatura y C, potenciómetros
A, potenciómetro de cuerpo redondo; B, potenciómetro de cuerpo cuadrado y C, fotorresistores
A, sensor de temperatura; B, fotorresistor o LDR y C, potenciómetros
A, fotorresistor o LDR; B, potenciómetro y C, sensores de temperatura
¿Qué valores de tensión pueden recibir las entradas analógicas de Arduino UNO?
Sólo dos valores: 0 V o 5 V
Sólo dos valores: 0 V o 2 V
Cualquier valor de tensión en el rango de 0 a 5 V
Sólo dos valores: 0 V o 1 V

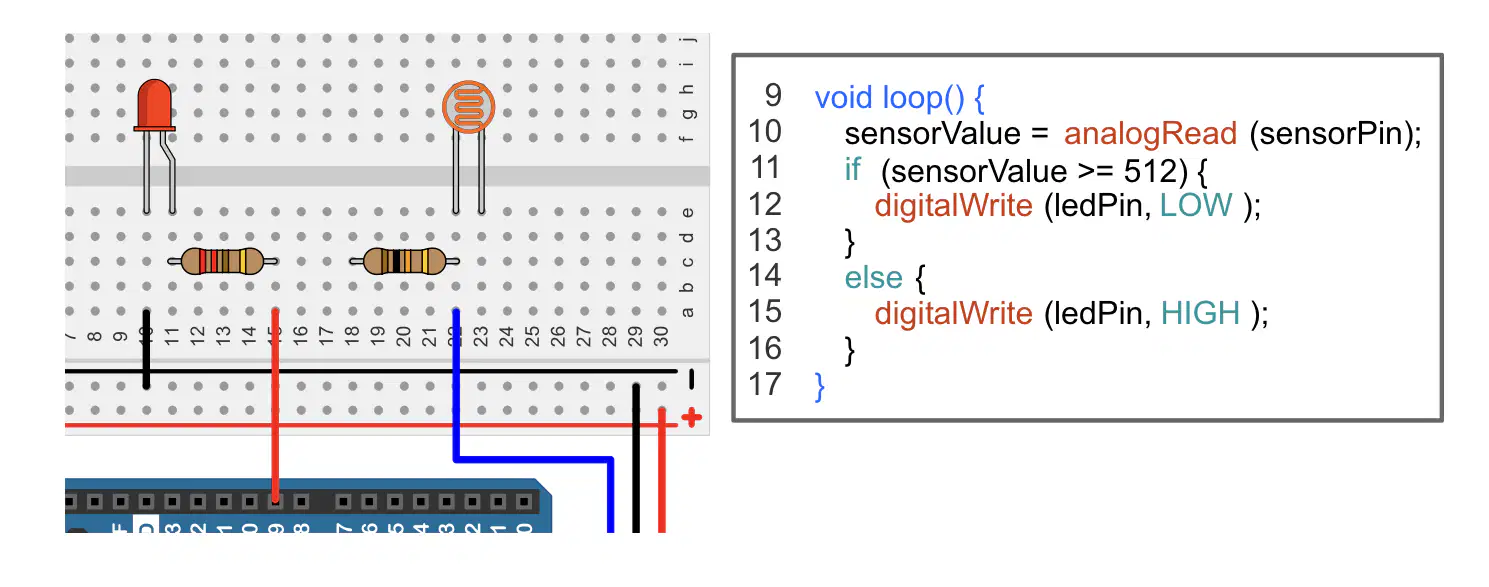

Sobre el circuito de abajo, podemos decir que...
La LDR recibe corriente a 5 V
Todas las demás respuestas son correctas
El fotorresistor tiene menor resistencia cuanto mayor es la intensidad luminosa
Cuando la resistencia del fotorresistor disminuye, la tensión que llega a la entrada analógica es más elevada
¿Cuántas entradas analógicas tiene la placa Arduino UNO?
6, los pines marcados con el símbolo -
12, los pines del 2 al 13
14, los pines del 0 al 13
6, los pines A0 a A5

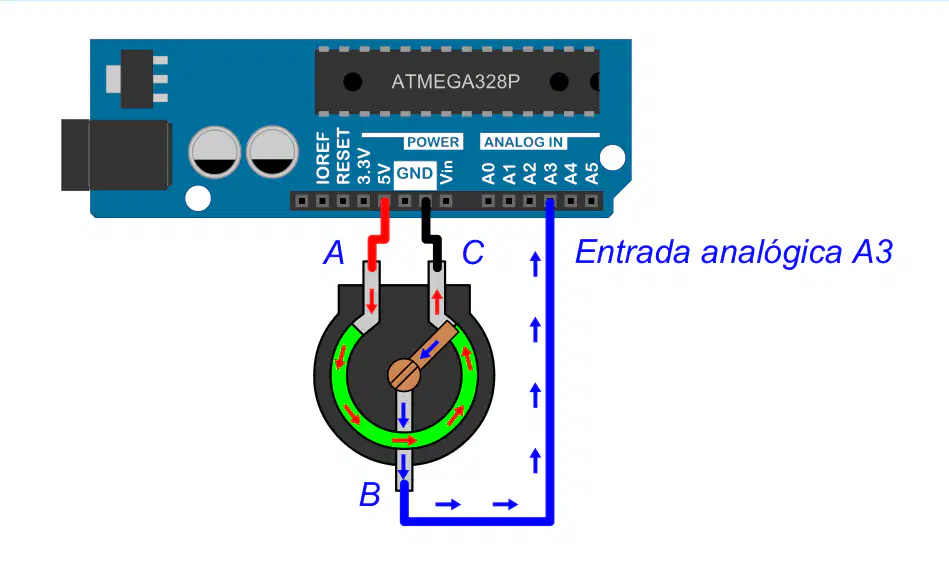

En esta posición del eje del potenciómetro, el cursor está girado de forma que...
La corriente atraviesa la mitad de la pista resistiva, la tensión que llega a la entrada A3 es de 2,5 V
La longitud de pista resistida que atraviesa la corriente es mínima, la tensión en la entrada A3 es la máxima
La longitud de pista resistida que atraviesa la corriente es máxima, la tensión en la entrada A3 es la mínima
La corriente que sale del terminal de potencia a 5 V no atraviesa la pista resistiva
En esta posición del potenciómetro llegan 4,25 V a la entrada analógica A3. Selecciona la respuesta correcta:
El microcontrolador de Arduino tiene un circuito conversor ADC (analog to digital converter)
Todas las demás respuestas son correctas
El microcontrolador no puede entender la tensión que llega a las entradas porque es un valor analógico
El microcontrolador convertirá el valor analógico de la tensión en un número comprendido entre el 0 y el 1023

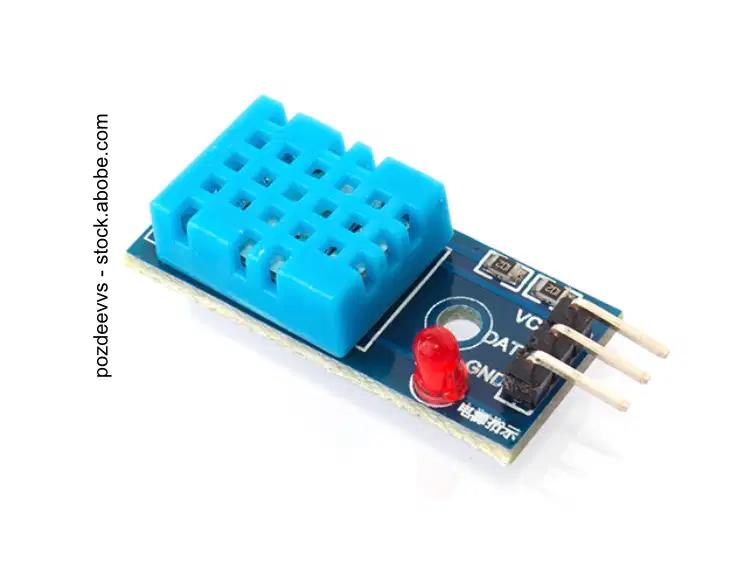

Selecciona la respuesta correcta sobre este sensor digital de temperatura y humedad:
No puede haber sensores digitales de temperatura porque la temperatura es un parámetro analógico
Capta valores digitales y los transforma en una señal analógica con un conversor de digital a analógico
Capta valores analógicos y los transforma en una señal digital con un conversor de analógico a digital
Todas las demás respuestas son correctas
¿A qué corresponden los números que hay en este potenciómetro?
1, pista resistiva; 2, cursor y 3, muesca para girar el eje con un destornillador
1, cursor; 2, pista resistiva y 3, muesca para girar el eje con un destornillador
1, pista resistiva; 2, cursor y 3, terminal negativo
1, muesca para girar el eje con un destornillador; 2, pista resistida y 3, cursor
Según este diagrama de flujo, ¿qué hará el programa?
Muestra el valor del pin A0 en el monitor serie cada segundo
Muestra el valor del pin 0 en el monitor serie cada 100 milisegundos
Muestra el valor del pin A0 en el monitor serie una vez y se detiene
Muestra el valor del pin A0 en el monitor serie cada 100 milisegundos
¿Qué componente electrónico es el que está señalado con la letra A?
Un potenciómetro
Un resistor
Un led
Una LDR

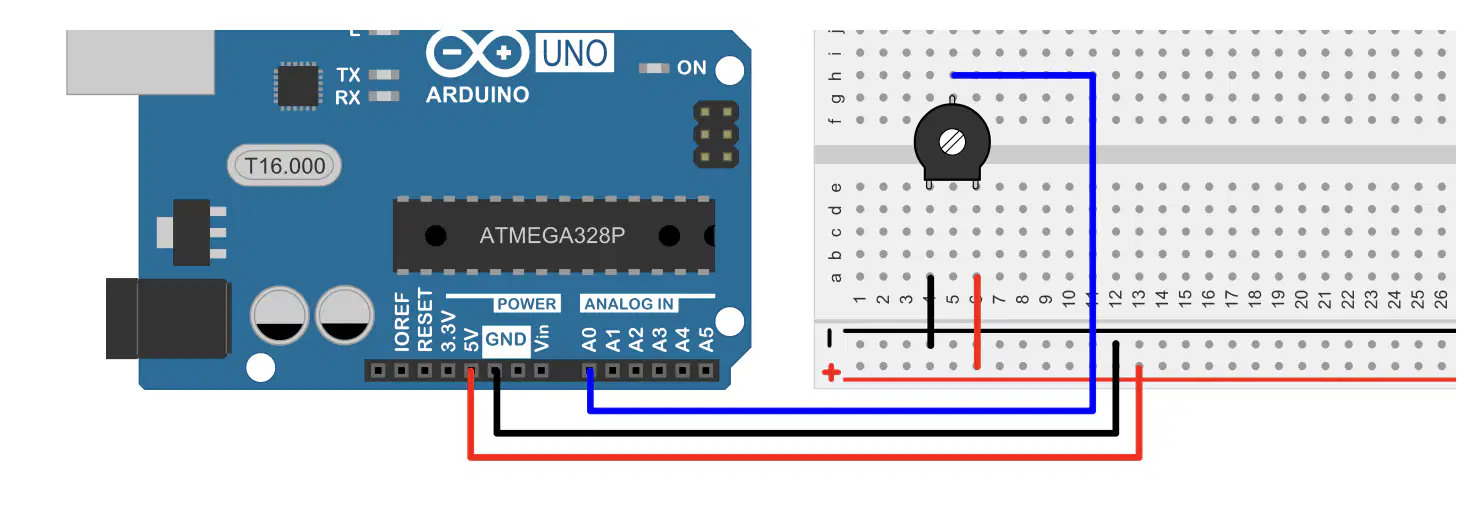

¿Está bien conectado el potenciómetro del circuito?
Sí, la tensión del terminal central se envía a la entrada analógica A0
Sí, el terminal derecho del potenciómetro se conecta al pin de potencia a 5 V
Todas las demás respuestas son correctas
Sí, el terminal izquierdo del potenciómetro se conecta al pin GND
¿Qué código debemos escribir para mostrar en el monitor serie el valor de A0 cada segundo?
Sustituir la línea por `Serial. begin (1000);´
Sustituir la línea 9 por `delay (1);´
Sustituir la línea 10 por `delay (1000);´
Sustituir la línea 9 por `Serial.println(sensorValue, 1000);´
¿Qué código debemos escribir para leer el valor de la entrada analógica A0?
analogRead(A0)
digitalRead(A0)
analogWrite(A0)
Todas las demás respuestas son correctas

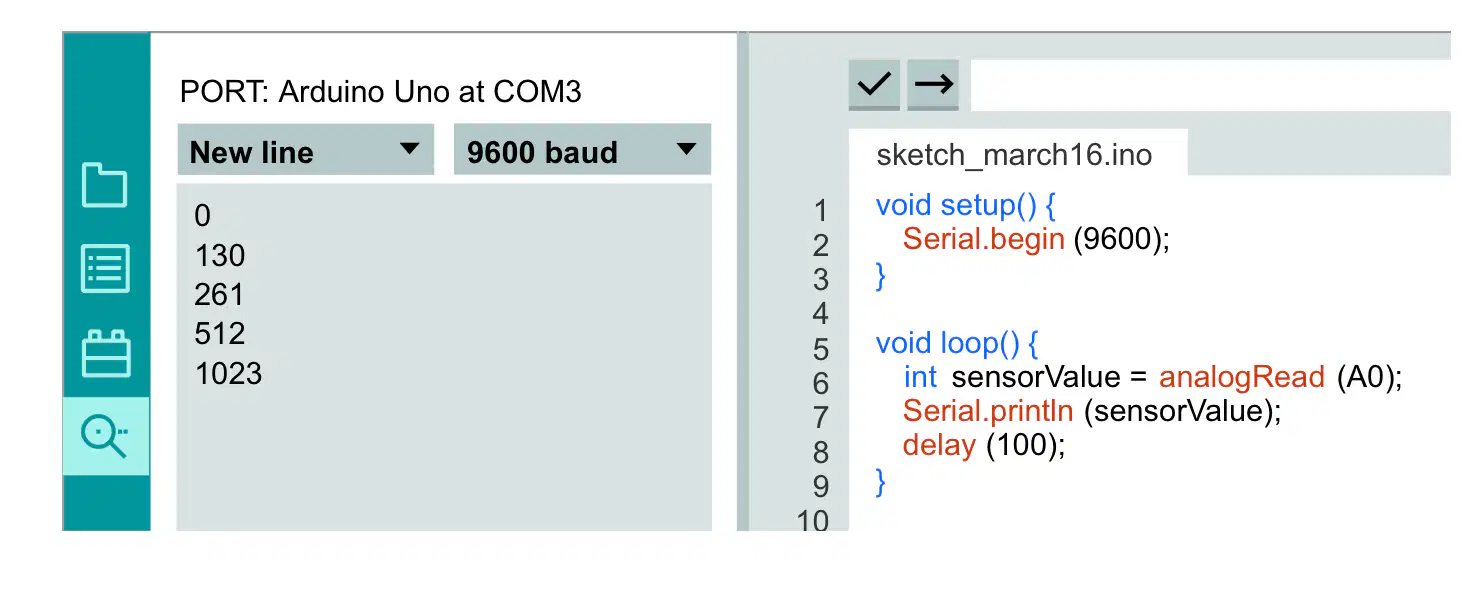

¿Qué muestra el monitor serie del IDE de Arduino?
La tensión, en voltios, que llega a la entrada analógica A0
La tensión, en una escala de 0 a 1023 valores sin unidades, que llega a la entrada analógica A0
La tensión, en una escala de 0 a 1023 valores sin unidades, que llega a la entrada analógica 9600
La tensión, en voltios, que llega a la entrada analógica 9600
Según este diagrama de flujo, ¿qué sucederá si en el pin A0 se lee un valor de 512?
Se mostrará 512 en el monitor serie
Se apagará el led
Se encenderá el led
El led parpadeará en intervalos de 1 segundo
¿Qué hace este código?
Si el valor de tensión del sensor es mayor o igual que 512, apaga el led
Si el valor de tensión del sensor es menor o igual que 512, enciende el led
Si el valor de tensión del sensor es mayor o igual que 512, enciende el led
Si el valor de tensión del sensor es menor o igual que 512, apaga el led
¿Qué hace este código?
Si el valor de tensión del sensor es mayor o igual que 512, apaga el led
Si el valor de tensión del sensor es menor o igual que 512, enciende el led
Si el valor de tensión del sensor es mayor o igual que 512, enciende el led
Si el valor de tensión del sensor es menor o igual que 512, apaga el led
Selecciona la afirmación correcta sobre estos componentes eléctricos:
El led tiene polaridad, el terminal más larga debe conectarse al polo +
La LDR tiene polaridad, el terminal más largo debe conectarse al polo +
Tanto el led como la LDR tienen polaridad, no se pueden conectar de cualquier manera
Ni el led ni la LDR tienen polaridad, pueden conectarse de cualquier manera

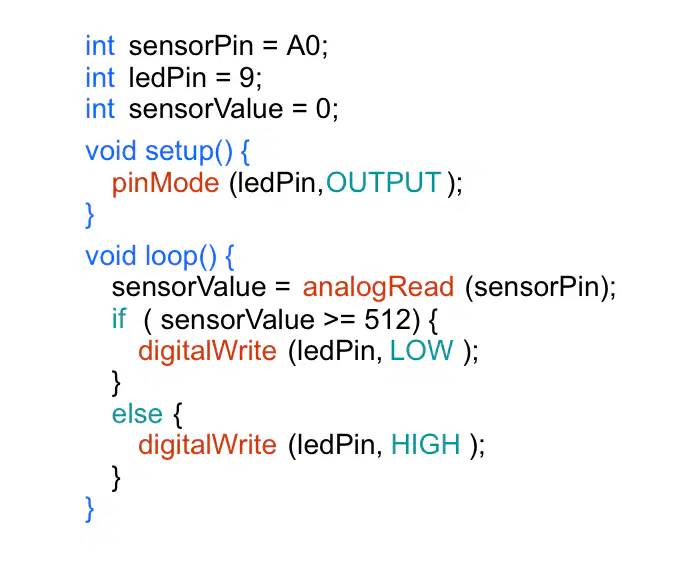

En este código...
Se lee el valor del pin analógico A0
El pin 9 se declara como salida
Todas las demás respuestas son correctas
Se utiliza una estructura if... else
