WorksheetsHEHM
Total questions: 35
Worksheet time: 18mins
Pompa roda gigi (gear pump) adalah termasuk :
Positive displacement pump.
Non positive displacement pump
Non positive piston pump.
Non Positive displacement pump fix type
Berikut ini adalah partikel kontaminasi di dalam oli hydraulic kecuali:
Debu
serpihan gram
naiknya angka TAN
Percikan Las
Dalam pengetesan Hydroulik system didapatkan relief pressure menunjuk 100 kg/cm2 (standard pressure maksimum 140 kg/cm2 ) dan kecepatan drift masih dalam standard rangenya. Penyimpangan tersebut disebutkan oleh :
Hidrolik pump aus.
Quick drop valve bocor
Control valve bocor.
Spring main relief valve lemah
Apa yang disebut dengan kontaminasi :
Kotoran dalam oli.
Rusaknya oli karena panas.
Sesuatu yang masuk kedalam system dan bukan dari suatu sistem itu sendiri
Sesuatu yg benda yang ada disistem.
Berikut ini adalah beberapa kerugian yang disebabkan oil hydroulik terkontaminasi, Kecuali:
Memperpendek umur komponen.
Menimbulkan kerusakan yang parah.
Menaikan effisiensi.
Biaya repair lebih tinggi.
Gambar sirkuit hidrolik yang terlihat pada gambar disamping ini adalah :
Tandem valve circuit.
Series valve circuit
Paralel valve circuit.
Series parallel valve circuit
Penyimpanan hose yang benar adalah :
Hose disimpan dengan suhu rendah.
Hose dalam keadaan tertutup dikedua sisinya.
Hose dalam keadaan menggantung.
Semua jawaban salah.
Apa yang dimaksud cose ISO 18/16/13 :
Angka 18 menunjukan jumlah partikel< 4 micron/ml.
Angka 13 menujukan partikel <14 micron/ml
Angka 16 menujukan jumlah partikel > 6-14 micron/ml.
Semua jawaban salah.
Simbol hidrolik control valve yang terlihat pada gambar dibawah ini adalah :
4/3
3/4
3/4/3
4/4
Internal leakage gear pump dapat terjadi pada gear pump melalui :
Top clearance.
Back-lash gear.
Side clearance.
Semua jawaban benar.
Fungsi check valve pada gambar dibawah ini adalah :
Membagi aliran yang akan masuk ke silinder.
Mencegah kevacuman sewaktu control valve digerakan engine mati.
Melaksanakan pembuangan udara yang terjebak dalam sircuit setelah penggantian oli.
Mencegah attachment bergerak turun pada waktu control valve digerakkan
Entrapment relief groove berfungsi untuk :
Mencegah oli yang terjebak.
Mengurangi kebocoran oil
Membatasi tekanan didalam pump
Menambah rapat side clearance
Secara garis besar valve terbagi dalam :
Pressure valve, safety valve dan orbitrol valve
Pressure valve, flow valve dan directional valve
Flow valve, derectional valve dan demand valve
Jawaban a, b, dan c benar
Simbol hydrolik dibawah adalah
hyd pump
Hyd tank
Hyd motor
hyd filter
Sifat-sifat zat cair / fluida adalah :
Tidak dapat dimampaatkan (uncompressible)
Bentuknya selalu berubah rubah sesuai dengan tempatnya.
Mengalir ke tekanan yang lebih rendah.
Semua jawaban diatas benar.
Program Kawashima adalah mencegah rusaknya komponen hydraulic akibat,kecuali :
Posisi pemasangan yang salah.
Kurang Torque pada saat pemasangan Hose
Hose saling Bergesekan satu dengan yang lain
Salah pemasangan Clamp.
Berikut ini salah satu program Kawashima :
Hose dan cable diclamp saja. agar estetikanya baik
Memposisikan Hose dan kabel tidak langsung bersinggungan dengan Floor.
Semua hose diunit dibalut dengan spiral guard biar aman dari gesekan.
Semua jawaban salah.
Gambar Simbol berikut adalah
Safety Valve
Main Relief Valve
Bypass Valve filter
Double Relief Valve.
Pompa hidrolik diklasifikasikan menjadi :
Positive dan non-positive displacement
Piston pump, gear pump dan vane pump
Piston pump, centrifugal
semua jawaban benar
Gambar Simbol berikut adalah
pipe
tube
hose
piping
Tanki hidrolik berfungsi sebagai tempat pendingin Dan tempat penampungan oli
B
S
Zat cair dalam ruangan tertutup dan diam mendapat tekanan, maka tekanan tersebut diteruskan kesegala arah dengan sama besar. Adalah bunyi hukum pascal
B
S
Apabila ada benturan pada attachment sedangkan control valve posisi neutral maka sebagai pengaman digunakan main relief valve.
B
S
bagian hose yang berfungsi penguat berupa lapisan kawat atau benang adalah yang berwana Hijau
B
S
safety valve adalah Valve Untuk membatasi tekanan maksimal dalam system ketika terjadi external force
B
S
Kawashima & Jizo Khaizen adalah program untuk mencegah kerusakan Hose hydrolik saja.
B
S
Untuk mendapatkan setting relief valve maka kita maksimumkan stroke cylinder hingga relift
B
S
Temperatur Kerja oli hidrolik adalah 45-55 derajat
B
S
Yang berfungsi mendapatkan effect fine control saat pergerakan spool dan flow oil
Sehingga actuator dapat bergerak dengan smooth adalah Groove
B
S

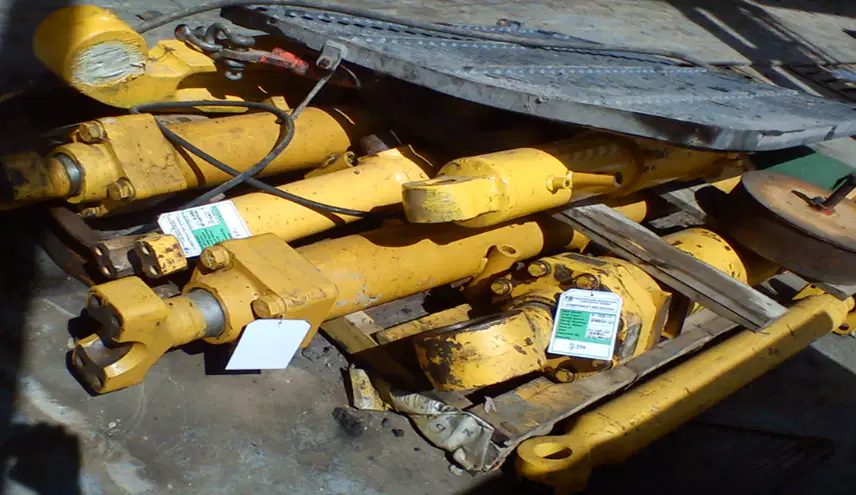

menurut anda terkait gambar berikut dalam menyimpan cylinder yang sudah RFU apakah benar / salah ?
B
S
Gerakan hoist cylinder tersendat-sendat , hal ini di sebabkan oleh :
ada udara dalam system
hydraulic oli penuh
relief valve hanya 200kg/cm2
hose crack
Saat anda akan melepas hoist cylinder dari frame HD785 , hal Critical yang harus di perhatikan adalah
Ikat bottom eye end rod eye dengan chain block
Block di input dan output port
Drain oil lewat dua port agar oil di head dan bottom site tidak tersisa
Ikat rod cylinder dengan lifting belt
Untuk mencegah keausan dan terjadinya corrossion rod hoist cylinder di lindungi oleh
Coating
Cover Steel
painting
Hard chrome layer
Bagian dalam hose yang berupa kawat atau benang disebut
Reinforcement
Tube
Cover
Ferrol

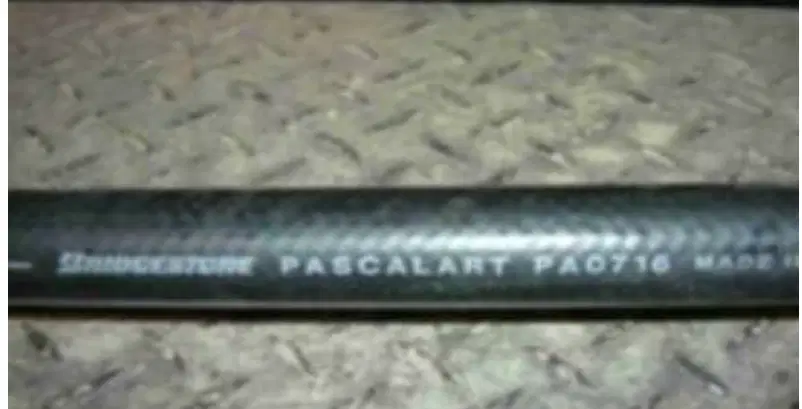

ukuran inner diameter pada hose disamping adalah
1 inch
1/2 inch
3/4 inch
1 1/2 inch
