WorksheetsGERINDA BAB 2
Total questions: 35
Worksheet time: 40mins
Name
Class
Date
1.
Sebuah batu gerinda berdiameter 326 mm mempunyaı kecepatan putar batu gerinda 1900 rpm. Hitung kecepatan potong batu gerinda!
a)
25 m/s
b)
28 m/s
c)
30 m/s
d)
32 m/s
e)
37 m/s
2.
Sebuah batu gerinda berdiameter 234 mm, akan bekerja dengan kecepatan potong 23 m/det. Hitung berapa kecepatan putar batu gerinda mesin tersebut!
a)
2436 rpm
b)
1878 rpm
c)
5436 rpm
d)
5786 rpm
e)
2862 rpm
3.
Sebuah batu gerinda dengan diameter 200 mm, kecepatan potong 15 m/det. Hitung kecepatan putar batu gerinda!
a)
1.342 rpm
b)
1.433 rpm
c)
1.564 rpm
d)
1.234 rpm
e)
1.112 rpm
4.
Sebuah roda gerinda berdiameter 300 mm mempunyai kecepatan putar 1800 rpm, hitung kecepatan keliling roda gerindanya!
a)
20,26 m/det
b)
25,26 m/det
c)
28,26 m/det
d)
30,26 m/det
e)
32,26 m/det
5.
Sebuah roda gerinda berdiameter (d) 200 mm, akan digunakan dengan kecepatan keliling (POS) sebesar 30 meter/det. Hitung berapa kecepatan putar roda gerinda tersebut!
a)
2866,24 rpm
b)
2755,26 rpm
c)
2628,46 rpm
d)
2530,21 rpm
e)
2332,62 rpm
6.
Mengerjakan penggerindaan pada permukaan yang lurus dinamakan ....
a)
Menggerinda permukaan
b)
Menggerinda tegak lurus
c)
Menggerinda bentuk
d)
Menggerinda tirus luar
e)
Menggerinda keliling
7.
Menggerinda permukaan benda kerja harus dilaksanakan dengan menggunakan mesin gerinda ..
a)
Mesin Gerinda Universal
b)
Mesin Gerinda Dalam
c)
Mesin Gerinda Rata
d)
Mesin Gerinda Luar
e)
Mesin Gerinda Alat
8.
Istilah untuk mesin gerinda rata adalah .....
a)
Universal Grinding Machine
b)
Surface Grinding Machine
c)
External Cylindrical Grinding
d)
Tools and Cutters Grinding Machine
e)
Internal Cylindrical Grinding
9.
Jenis pekerjaan yang umum dilaksanakan pada mesin gerinda rata adalah ….
a)
Memotong atau menipiskan permukaan yang panjang dan gerinda bentuk
b)
Menggerinda tegak lurus
c)
Menggerinda tirus luar
d)
Menggerinda keliling
e)
Menggerinda silinder
10.
Yang termasuk langkah-langkah untuk menyiapkan pemasangan benda kerja pada penggerindaan permukaan ialah......
a)
Mengecek meja mesin
b)
Mengecek meja magnet
c)
Setting meja magnet pada meja mesin
d)
Menyejajarkan meja magnet dengan gerak meja mesin
e)
Semua benar

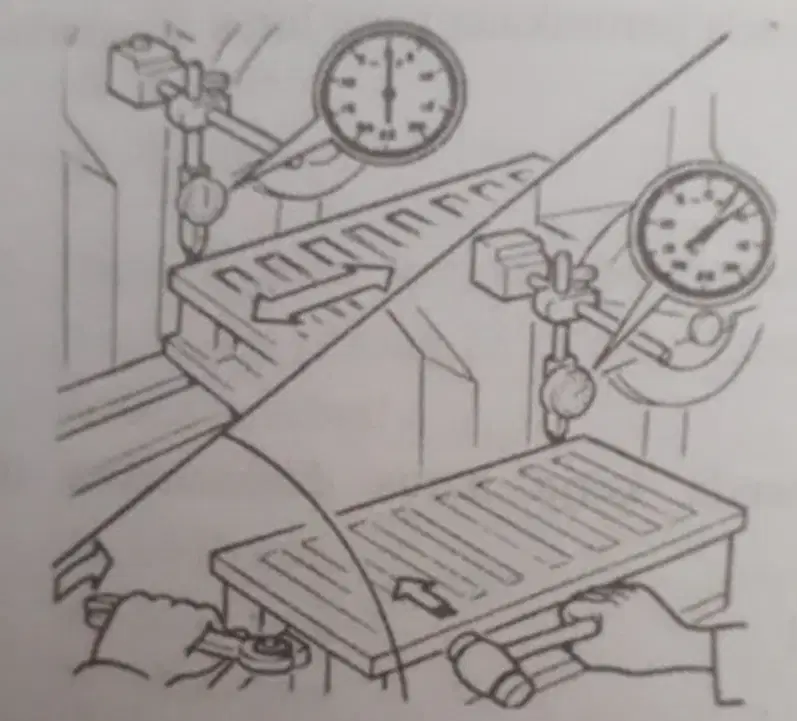

11.
Perhatikan gambar berikut. Gambar di atas adalah gambar..
a)
Mengecek meja mesin
b)
Mengecek meja magnet
c)
Setting meja magnet pada meja mesin
d)
Menyejajarkan meja magnet dengan gerak meja mesin
e)
Memasang benda kerja
12.
Sebelum dilakukan pemasangan benda kerja, meja mesin maupun meja magnet, sebaiknya dihaluskan terlebih dahulu dengan menggunakan ….
a)
Gerinda
b)
Kikir
c)
Ampelas
d)
Batu asahan
e)
Kertas gosok
13.
Perhatikan kalimat berikut.
1) Tempatkan meja magnet di tengah meja mesin.
2) Buka pelindung meja bagian belakang, bersihkan bagian belakang meja mesin.
3) Periksa kesejajaran antara meja magnet dan meja mesin.
4) Pasang klem pengunci meja magnet.
Prosedur melakukan setting meja magnet pada meja mesin ditunjukkan nomor ....
a)
1,2, 3
b)
1,3
c)
2,4
d)
4 saja
e)
1,2, 3, 4
14.
Untuk menggerinda permukaan, cara men-setting benda kerja menggunakan pelat pembatas belakang adalah sebagai berikut, kecuali ….
a)
Setel pelat pembatas belakang hingga ketinggiannya berada di bawah permukaan benda kerja.
b)
Apabila hasil penggerindaan perlu sejajar, gerinda terlebih dahulu sisi pelat pembatas yang bersentuhan dengan benda kerja.
c)
Tempatkan benda kerja menyentuh sisi pelat pembawa tepat di tengah meja magnet.
d)
Pegang benda kerja dan aktifkan magnet, kemudian periksa pencekamannya.
e)
Roda gerinda dipasang pada poros yang letaknya horizontal

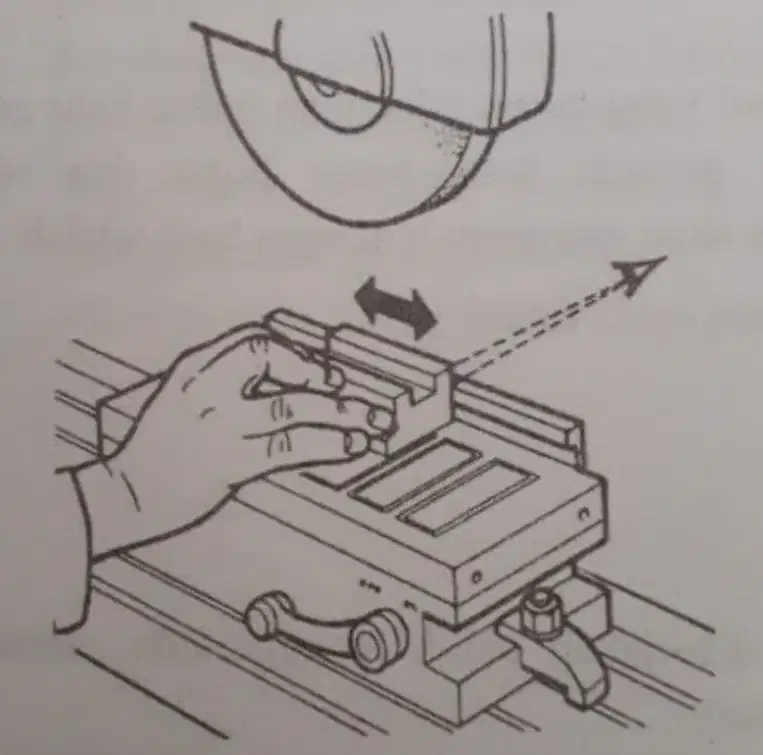

15.
Perhatikan gambar berikut. Gambar di atas adalah gambar ....
a)
Menyiapkan meja magnet
b)
Menyiapkan benda kerja
c)
Setting benda kerja pada meja magnet
d)
Setting benda kerja menggunakan pelat pembatas belakang
e)
Memasang catok pada meja mesin dengan menggunakan Tenon
16.
Untuk menyejajarkan meja magnet dengan gerak meja mesin, digunakan alat bantu berupa ...
a)
Jangka sorong
b)
Mikrometer
c)
Dial indicator
d)
Penggaris
e)
Caliper celah
17.
Perhatikan kalimat berikut.
1) Tempatkanlah benda kerja di tengah meja magnet.
2) Periksa kedudukan benda kerja, jangan sampai melewati skala meja magnet.
3) Aktifkan magnet dan cek keteguhan pencekamannyJika masih goyah, buka dan setting kembali.
4) Untuk benda yang kecil dapat ditempatkan pada satu skala.
Gunakan paralel untuk membatasi, dan menguatkan cekaman.
Prosedur di atas adalah prosedur untuk men-setting benda kerja pada....
a)
catok
b)
meja magnet
c)
meja mesin
d)
universal vice
e)
kepala gerinda
18.
Pada proses menggerinda, hal yang harus dilakukan untuk batu gerinda yang baru dipasang agar gerinda benar-benar bulat dan seluruh permukaan dari roda gerinda akan menyentuh dengan baik adalah….
a)
melakukan dressing
b)
melakukan drilling
c)
melakukan truing
d)
melakukan finishing
e)
melakukan colling
19.
Beberapa hal yang harus dikerjakan untuk menggerinda permukaan adalah sebagai berikut, kecuali….
a)
Mengatur gerakan meja mesin arah memanjang (longitudinal)
b)
Mengatur gerak meja arah melintang (Crossfeed)
c)
Memasang benda kerja pada chuck rahang 3
d)
Mengerinda meja magnet (magnetic chuck)
e)
Menggerinda rata permukaan (surface grinding)
20.
Perhatikan kalimat berikut.
1) Ukur dimensi benda kerja, kerataan permukaannya dan kesejajaran semua sisi.
2) Dressing batu gerinda
3) Pasang benda kerja pada meja magnet.
4) Set panjang gerak meja
5) Sentuhkan batu gerinda pada permukaan benda kerja dengan hati-hati. Set nonius feed pada 0.
Prosedur di atas adalah prosedur untuk ....
a)
Mengatur gerakan meja mesin arah memanjang (longitudinal)
b)
Mengatur gerak meja arah melintang (Crossfeed)
c)
Memasang benda kerja pada chuck rahang 3
d)
Mengerinda meja magnet (magnetic chuck)
e)
Menggerinda rata permukaan (surface grinding)
21.
Berikut alat yang digunakan dalam pemeriksaan hasil penggerindaan, kecuali...
a)
bevel protactor
b)
sine bar
c)
vernier high gauge
d)
dial indicator
e)
pressure gauge
22.
Ketika melakukan penggerindaan permukaan, setelah mengatur gerakan meja mesin arah memanjang dan melintang, maka dilanjutkan dengan ...
a)
menggerinda meja magnetik
b)
menggerinda benda kerja
c)
menaikkan gerinda
d)
menurunkan gerinda
e)
menggerinda black plate
23.
Kecepatan keliling roda gerinda dipengaruhi langsung oleh...
a)
kepadatan struktur baru gerinda
b)
kecepatan gerak meja
c)
kecepatan putar roda gerinda
d)
panjang langkah penggerindaan
e)
kekerasan batu gerinda
24.
Pada saat melakukan penggerindaan benda kerja, tidak disarankan untuk mengatur kecepatan keliling roda terlalu tinggi. Hal ini dikarenakan .... HOTS
a)
roda gerinda akan mudah pecah
b)
pemakanan terlalu dalam
c)
boros daya dan biaya
d)
butiran akan mudah lepas
e)
pencekaman benda tidak kuat
25.
Fungsi dari sakelar pengendali sistem hidraulis pada mesin gerinda datar adalah...
a)
penghubung aliran listrik dari jala-jala listrik dengan mesin
b)
menggerakkan meja mesin ke arah melintang
c)
menggerakkan roda gerinda
d)
menggerakkan spindle
e)
membangkitkan arus listrik
26.
Alat bantu yang dapat digunakan untuk menyejajarkan meja magnet dengan gerak meja mesin adalah...
a)
jangka sorong
b)
mikrometer
c)
dial indicator
d)
penggaris
e)
caliper celah
27.
Berikut merupakan rentang kecepatan keliling pada mesin gerinda pedestal adalah .. m/s.
a)
23-38
b)
26-33
c)
33-45
d)
33-48
e)
45-80
28.
Kecepatan penggerindaan keliling yang diperlukan untuk penggerindaan pisau antara ... m/s.
a)
23-38
b)
26-33
c)
18-23
d)
45-80
e)
33-48
29.
Untuk mencekam benda kerja pada ragum, maka ragum dipasang terlebih dahulu ke meja mesin. Alat bantu yang dapat digunakan untuk memasang ragum pada meja mesin gerinda datar adalah...
a)
dial caliper
b)
mikrometer
c)
jangka sorong
d)
caliper celah
e)
tenon
30.
ketika melakukan penggerindaan permukaan, setelah mengatur gerakan meja mesin arah memanjang dan melintang, maka dilanjutkan dengan ... HOTS
a)
menggerinda meja magnetik
b)
menggerinda benda kerja
c)
menaikkan gerinda
d)
menurunkan gerinda
e)
menggerinda back plate
31.
Berikut merupakan metode penggerindaan yang memiliki waktu pemesinan lebih cepat adalah penggerindaan...
a)
kering
b)
basah
c)
finishing
d)
muka
e)
keliling
32.
Waktu yang dibutuhkan oleh mesin untuk menyelesaikan proses penggerindaan datar adalah waktu ....
a)
pemesinan
b)
tempuh
c)
pengoperasian gerinda
d)
aktif gerinda
e)
saturasi gerinda
33.
kecepatan keliling roda gerinda atau peripheral operating speed (POS) roda gerinda disesuaikan dengan tingkat kekerasan dan ...
a)
kepadatan struktur batu gerinda
b)
kecepatan gerak meja
c)
kecepatan putàr roda gerinda
d)
panjang langkah penggerindaan
e)
bahan perekat (bond)
34.
Perhatikan pernyataan di bawah ini! 1) Bersihkan kedua permukaan jepit dari catok. 2) Pasang benda kerja pada catok dengan diberi alas paralel satu atau dua buah tergantung besar/lebar benda kerja. 3) Pastikan bahwa benda kerja sejajar dengan sisi permukaan catok. 4) Bagian yang dijepit harus lebih besar kira-kira 7: 5) Kunci catok dan periksa dengan menarik parallel block. Jika longgar, maka benda kerja belum sejajar terhadap parallel block. Gunakan palu plastik untuk menjepitkan benda kerja yang sejajar dengan parallel block. 6) Cek kembali kekencangan penguncian dan kesejajaran antara benda kerja terhadap parallel block sebelum menggerinda. Pernyataan di atas merupakan prosedur...HOTS
a)
memasang benda kerja pada universal vice
b)
memasang benda kerja pada ragum biasa
c)
menggerinda meja magnet (magnetic chuck)
d)
mengatur gerakan meja mesin arah melintang
e)
mengatur gerakan meja mesin arah memanjang
35.
Perhatikan gambar berikut! Pada proses penggerindaan, gambar di atas menandakan...
a)
tanda pengerjaan
b)
truing
c)
POS
d)
konstanta konversi
e)
waktu pemesin
