WorksheetsGERINDA BAB 3
Total questions: 35
Worksheet time: 1hrs 10mins
Name
Class
Date
1.
Mesin gerinda yang berfungsi untuk menggerinda benda-benda dengan diameter dalam yang berbentuk tirus dan silindris adalah ….
a)
mesin gerinda silinder universal
b)
mesin gerinda silinder luar
c)
mesin gerinda silinder dalam
d)
mesin gerinda centreless
e)
mesin gerinda datar
2.
Perlengkapan mesin gerinda silindris yang berfungsi untuk mencekam benda kerja dengan permukaan yang halus dan berdiameter kecil adalah ….
a)
collet
b)
cekam magnet
c)
lathe dog
d)
cekam rahang tiga
e)
senter
3.
Bagian dari mesin gerinda silinder adalah ....
a)
kepala sabuk
b)
stok kaki
c)
meja osilasi
d)
peluncur roda vertikal
e)
chuck
4.
Peralatan cekam yang digunakan untuk gerinda silinder adalah ....
a)
Ragum mesin presisi
b)
Blok penghantar magnet
c)
Face plate
d)
Meja sinus
e)
Meja magnet
5.
Collet pada mesin gerinda silinder berfungsi untuk ….
a)
mencekam benda kerja dengan permukaan yang halus
b)
menggerinda permukaan diameter dalam benda kerja
c)
sebagai pengganti ragum (chuck)
d)
mencekam benda kerja pada pencekaman di antara dua Sente
e)
mengikat benda kerja berdiameter agak besar tetapi pendek
6.
Lathe dog pada mesin gerinda silindris digunakan untuk ….
a)
mencekam benda kerja dengan permukaan yang halus
b)
menggerinda permukaan diameter dalam benda kerja
c)
sebagai pengganti ragum (chuck)
d)
mencekam benda kerja pada pencekaman di antara dua senter
e)
mengikat benda kerja berdiameter agak besar tetapi pendek
7.

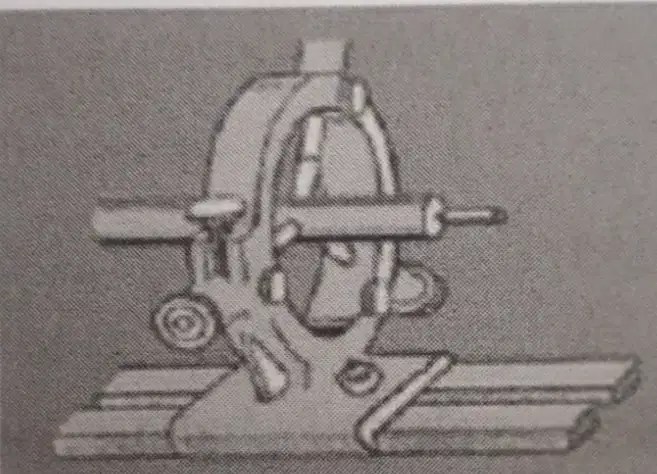

Perhatikan gambar berikut. Gambar di atas adalah gambar ....
a)
Cekam magnet
b)
Fix steady
c)
Lathe dog
d)
Pembawa
e)
Senter
8.
Yang berfungsi sebagai pengganti ragum (chuck) pada mesin gerinda silinder adalah ...
a)
Collet
b)
Lathe dog
c)
Face plate
d)
Fix steady
e)
Senter
9.
Untuk menumpu benda kerja yang cukup panjang pada saat proses penggerindaan dengan mesin gerinda silinder, digunakan ….
a)
Pembawa
b)
Senter
c)
Cekam magnet
d)
Fix steady
e)
Lathe dog
10.
Ribuan keping berbentuk pasir gerinda yang melekat menjadi keping roda gerinda disebut ….
a)
pisau atau alat potong gerinda
b)
mata gerinda
c)
pengasah gerinda
d)
mesin gerinda
e)
keping gerinda
11.
Yang biasa digunakan untuk menggerinda bagian luar dan bapian dalam, baik pada mesin gerinda silinder, permukaan ataupun mesin gerinda meja adalah ...
a)
Batu gerinda lurus
b)
Batu gerinda silindris
c)
Batu gerinda mangkuk lurus
d)
Batu gerinda mangkuk miring
e)
Batu gerinda tirus dua sisi
12.
Bahan yang paling banyak digunakan sebagai bahan pembuatan roda/batu gerinda adalah ….
a)
Aluminium Oxide (Al203)
b)
Silicon Carbide (SiC)
c)
Natrium Oxide
d)
Diamond/intan
e)
Boron Nitride (BN)
13.
Bahan gerinda yang memiliki tingkat kekerasan hampir sama dengan intan adalah ....
a)
Aluminium Oxide (Al2O3)
b)
Silicon Carbide (SiC)
c)
Natrium Oxide
d)
Diamond/intan
e)
Boron Nitride (BN)
14.
Serbuk abrasif dibuat dalam banyak ukuran dan dikelompokkan berdasarkan ....
a)
Jumlah butiran yang ditempel
b)
Bahan serbuk yang digunakan
c)
Perekat yang digunakan
d)
Ketebalan serbuk yang ditempel
e)
Ukuran saringan yang digunakan untuk menyaring butiran asah
15.
Berikut ini serbuk abrasif yang memiliki ukuran serbuk paling kasar adalah …
a)
12
b)
14
c)
30
d)
70
e)
150
16.
Berikut ini adalah batu gerinda yang memiliki tingkat kekerasan paling keras ialah ...
a)
E
b)
J
c)
L
d)
O
e)
Q
17.
Bahan dasar perekat tembikar adalah ....
a)
karet
b)
logam
c)
plastik
d)
keramik tanah liat
e)
silikat
18.
Batu gerinda dengan bahan perekat berkode huruf R dapat digunakan untuk
a)
penggerindaan besi tuang
b)
pekerjaan presisi atau pun kasar
c)
penggerindaan baja
d)
mengasah gergaji
e)
pembuatan gigi gergaji
19.
Bahan perekat batu gerinda yang digunakan untuk mengasah benda kerja yang sensitif terhadap panas, misalnya pisau frais, bor, dan pahat HSS adalah ....
a)
Perekat Tembikar/ Vitrified-bond
b)
Perekat Silikat/Silicat-bond
c)
Perekat Bakelit/Resinoid-bond
d)
Perekat Karet/Rubber-bond
e)
Perekat Embelau/Shellac-bond
20.
Label/identitas RG 38 A 36 L 5 V BE, artinya ukuran butir asah yang digunakan adalah ...
a)
38
b)
36
c)
5
d)
L
e)
V
21.
Berikut merupakan serbuk abrasif yang paling halus adalah...
a)
12
b)
40
c)
100
d)
150
e)
600
22.
Berikut bukan merupakan gerakan utama yang dilakukan pada mesin gerinda silindris adalah gerak...
a)
meja memanjang
b)
putar roda gerinda
c)
naik turun
d)
putaran benda kerja
e)
pemakanan
23.
Mesin gerinda silindris yang berfungsi untuk menggerinda diameter luar benda kerja silindris yang panjang ataupun pendek dalam jumlah banyak dinamakan mesin gerinda silindris ....
a)
universal
b)
luar
c)
dalam
d)
dalam centerless
e)
luar centerless
24.
Mesin gerinda yang berfungsi untuk menggerinda benda-benda dengan diameter luar dan dalam adalah mesin gerinda...
a)
silinder universal
b)
silinder luar
c)
silinder dalam
d)
silinder centerless
e)
alat potong
25.
perlengkapan mesin gerinda yang diqunakan untuk mencekam benda kerja silindris dengan diameter besar dinamakan...
a)
chuck rahang tiga
b)
collet
c)
lathe dog
d)
center dengan alur
e)
Center tanpa ulir full
26.
center pada mesin gerinda silinder berfungsi untuk ... HOTS
a)
mencekam benda kerja dengan permukaan yang halus
b)
b.. menggerinda permukaan diameter dalam benda kerja
c)
menumpu benda kerja berdiameter besar
d)
menumpu benda kerja berdiameter kecil
e)
mencekam benda kerja pada pencekaman di antara dua center
27.
Alat yang digunakan untuk mencekam benda kerja pada pencekaman di antara dua center adalah....
a)
ampelas
b)
lathe dog
c)
collet
d)
chuck
e)
dresser
28.
Dalam pemilihan roda gerinda, batu gerinda dengan jenis butiran asah aluminium paling baik digunakan untuk menggerinda jenis bahan ....
a)
HSS
b)
keramik
c)
baja paduan
d)
intan
e)
silikon karbida
29.
Berikut merupakan bahan batu gerinda yang paling keras adalah...
a)
aluminium oksida
b)
silikon karbida
c)
boron nitrit
d)
intan
e)
boron karbida
30.
Perlengkapan mesin gerinda yang berfungsi sebagai pencekam benda kerja silindris berdiameter kecil dengan permukaan yang halus adalah...
a)
fix steady
b)
lathe dog
c)
faceplate
d)
collet
e)
center dengan ulir
31.
Batu gerinda yang digunakan untuk memotong alat potong biasa adalah .... HOTS
a)
flat wheels
b)
dish grinding wheels
c)
shaped grinding wheels
d)
cylindrical grinding wheels
e)
cup wheels
32.
Berikut yang merupakan bagian dari mesin gerinda silinder adalah ....
a)
kepala sabuk
b)
meja osilasi
c)
chuck
d)
stok kaki
e)
peluncur roda vertikal
33.
Proses dressing yang berfungsi untuk mengasah bentuk apa pun hingga 90° pada kedua sisi pada roda gerinda disebut ... HOTS
a)
fixed-angle swivelling dressing
b)
single point dressing diamond
c)
rotary dressing unit
d)
diamond dressing wheel
e)
orned diamond roll dressing
34.
Peralatan cekam yang digunakan untuk gerinda silindris adalah...
a)
ragum mesin presisi
b)
blok penghantar magnet
c)
faceplate
d)
meja sinus
e)
magnetic table
35.
Berikut bukan termasuk gerakan utama saat menggerinda silindris adalah...
a)
gerak meja memanjang
b)
gerak putar roda gerinda
c)
gerak pemakanan
d)
gerak kecepatan potong
e)
gerak putar benda kerja
