Pada Saat Posisi OFF maka power ada di
B
BR
B, BR
B, BR, ACC
Pada Saat Posisi ON maka power ada di
B
BR
B, BR
B, BR, ACC
Pada Saat Posisi START maka power ada di
B
BR
B, BR, ACC, C, R2
B, BR, ACC
Terminal mana yang mengatur starting motor untuk berputar
B
BR
C
R1
Pada saat PPC hydraulic Lock Switch Free maka
Stater Cut Relay memutus wiring dari C menuju Starting motor safety relay
Stater Cut Relay menghubungkan wiring dari C menuju Starting motor safety relay
Pada saat PPC hydraulic Lock Switch posisi Lock maka
Stater Cut Relay memutus wiring dari C menuju Starting motor safety relay
Stater Cut Relay menghubungkan wiring dari C menuju Starting motor safety relay

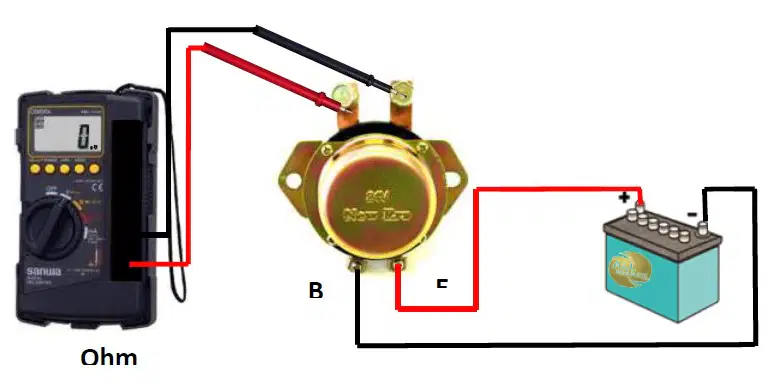

Jika hasil pengukuran dengan metode berikut ternyata hasil pengukuran OL maka
Battery relay rusak
Battery relay kondisi bagus
Sfaety relay Bagus
Safety Realay Rusak
Jika hasil pengukuran dengan metode berikut ternyata hasil pengukuran < 1 Ohm maka
Battery relay rusak
Battery relay kondisi bagus
Sfaety relay Bagus
Safety Realay Rusak

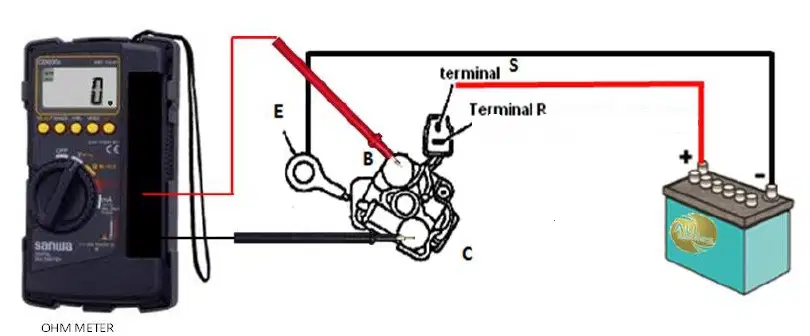

Jika dari hasil pengukuran disamping dimana S (dari C starting switch) terhubung positif battery dan R terhubung positif battery ternyata hasil seristansi terbaca < 1ohm maka
Battery relay rusak
Battery relay kondisi bagus
Sfaety relay Bagus
Safety Realay Rusak
Jika dari hasil pengukuran disamping dimana S (dari C starting switch) terhubung positif battery dan R terputus positif battery dan ternyata hasil seristansi terbaca OL maka
Battery relay rusak
Battery relay kondisi bagus
Safety relay Bagus
Safety Realay Rusak
Jika dari hasil pengukuran disamping dimana S (dari C starting switch) terhubung positif battery dan R terputus positif battery dan ternyata hasil seristansi terbaca OL maka
Battery relay rusak
Battery relay kondisi bagus
Safety relay Bagus
Safety Realay Rusak
Jika dari hasil pengukuran disamping dimana E terputus dengan ground battery maka hasil pengukuran resistansi yang benar adalah
OL
<1 Ohm
12 V
24 V
Celah standar saat Sensor proximity Switch strainer PC2000 adalah
3 mm
5 mm
8 mm
10 mm
Battery relay yang memutus negative batery ke Ground body unit adalah
Battery Relay Positif
Battery Relay Negative
Safety Relay Positif
Safety Relay Negative

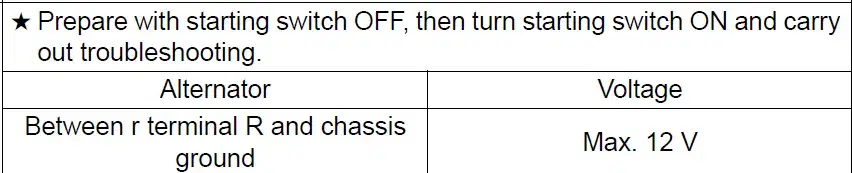

Dari data pengukuran PC2000 R Alternator hasilnya 15 V maka
Unit bisa start dan alternator kondisi bagus
Unit bisa start dan alternator kondisi rusak
Unit tidak bisa start dan alternator kondisi rusak
Unit tidak bisa start dan alternator kondisi bagus
