WorksheetsEtude aeronef 1
Total questions: 23
Worksheet time: 35mins
Tout appareil capable de s'élever et de circuler dans l'espace aérien :
est un aéronef
subit des forces de portance et de traînée
possède obligatoirement un moteur
est piloté depuis l'intérieur de son cockpit
Une montgolfière :
s'élève dans l'air car la masse volumique de l'air chaud est plus faible que celle de l'air froid
perd de l'altitude lorsque la température de l'air situé dans l'enveloppe augmente
fait partie de la catégorie des aérodynes
peut être dirigée à l'aide d'une gouverne de profondeur située sur la nacelle
Un aéronef qui, en croisière, voit son rotor entraîné par le vent relatif est :
un convertible
un girodyne
un hélicoptère
un autogire
La description correcte de l'aéronef représenté ci-contre est :
aile médiane à dièdre positif et empennage en « V »
aile basse à dièdre positif et dérive surélevée
aile basse à flèche positive et empennage en « V »
aile médiane à dièdre positif et empennage en « T »
Tout appareil capable de s’élever et de circuler dans l’espace aérien :
est un aéronef
subit des forces aérodynamiques
possède obligatoirement un moteur
est piloté depuis l’intérieur de son cockpit
Le bord d’attaque est :
l’aileron
le bord avant de l’aile
le bord arrière de l’aile
le bout d’aile
Un autogire :
est un petit hélicoptère
est un drone
peut décoller verticalement et effectuer un vol stationnaire
est équipé d’une hélice entraînée par le moteur et d’un rotor entraîné par le vent relatif

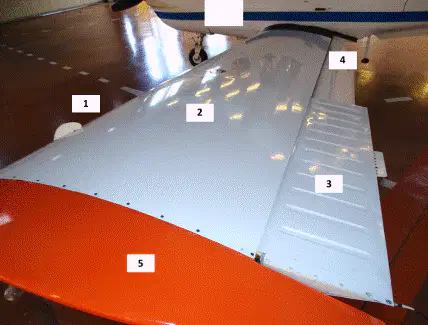

Sur cette photographie on peut apercevoir une aile d’un avion monomoteur. Identifier les différentes parties de cette aile :
1 bord d’attaque ; 2 extrados ; 3 aileron ; 4 volet ; 5 saumon
1 bord de fuite ; 2 extrados ; 3 aileron ; 4 volet ; 5 saumon
1 bord de fuite ; 2 extrados ; 3 volet ; 4 aileron ; 5 saumon
1 bord d’attaque ; 2 intrados ; 3 aileron ; 4 volet ; 5 emplanture
Laquelle de ces ailes confère le plus de stabilité à l’avion :
aucune
l’aile n°1
l’aile n°2
l’aile n°3
Le dispositif situé à l’emplanture d’aile permettant un meilleur écoulement de l’air est :
le volet
le winglet
le karman
le spoiler
La description correcte pour l'avion représenté est :
aile basse à dièdre positif et empennage papillon
aile médiane à dièdre négatif et dérive surélevée
aile médiane à dièdre positif et empennage cruciforme
aile basse à flèche positive et empennage en T
Quelle est la mauvaise classification ?
aérodynes non motorisés : deltaplanes, planeurs
aérostat : parachutes, ballons, dirigeables
engins aérospatiaux : lanceurs, fusées
engins spatiaux : satellites, sondes
Un saumon d'aile est :
la jonction entre l'aile et le fuselage
une pièce en forme de poisson qui sert à équilibrer l'aileron
l'extrémité de l'aile appelée aussi bord marginal
une pièce renforcée de l'aile qui sert de marchepied
Identifier les éléments 1, 2, 3 et 4 de la structure d'avion représentée ci-dessous :
1 = cockpit ; 2 = réacteur ; 3 = longeron ; 4 = aileron
1 = fuselage ; 2 = saumon d'aile ; 3 = emplanture ; 4 = aileron
1 = cockpit ; 2 = les ailes ; 3 = fuselage ; 4 = empennage
1 = fuselage ; 2 = volets ; 3 = poutre de queue ; 4 = dérive
L'élément fléché correspond à :
l'emplanture
un aileron basse vitesse
un volet
un winglet
Le dirigeable fait partie de la famille des :
aérodynes
engins spatiaux
aérostats
engins aérospatiaux
On appelle emplanture de l'aile :
la partie située à la jonction aile-fuselage
le dessous de l'aile
la partie la plus fine d'une aile
la partie extrême de l'aile aussi appelée « saumon »
Sur le plan ci-contre, la combinaison correcte est :
1 : aileron, 2 : saumon, 3 : volet, 4 : gouverne de profondeur
1 : volet, 2 : saumon, 3 : aileron, 4 : gouverne de profondeur
1 : aileron, 2 : saumon, 3 : volet, 4 : gouverne de direction
1 : aileron, 2 : tab, 3 : volet, 4 : gouverne de direction
Un avion à ailes en flèche est représenté par la figure :
Une des caractéristiques d'un autogire est :
son rotor est constamment entraîné par le moteur
son rotor est entraîné par le vent relatif
son rotor est utilisé pour la propulsion
son rotor est doté d'un pas collectif
En considérant la figure ci-dessous, les combinaisons correctes sont :
A2, B4, C3, D1
A2, B4, C1, D3
A4, B5, C2, D1
A4, B2, C3, D5
Lorsque les volets sont en configuration atterrissage :
la configuration est dite lisse
les volets sont rentrés
la courbure de l'aile augmente pour augmenter la portance
leur braquage est négatif
Tout appareil capable de s'élever et de circuler dans l'espace aérien :
est un aéronef
subit des forces de portance et de traînée
possède obligatoirement un moteur
est piloté depuis l'intérieur de son cockpit
