Worksheets3TG trasa drogowa I
Total questions: 22
Worksheet time: 22mins

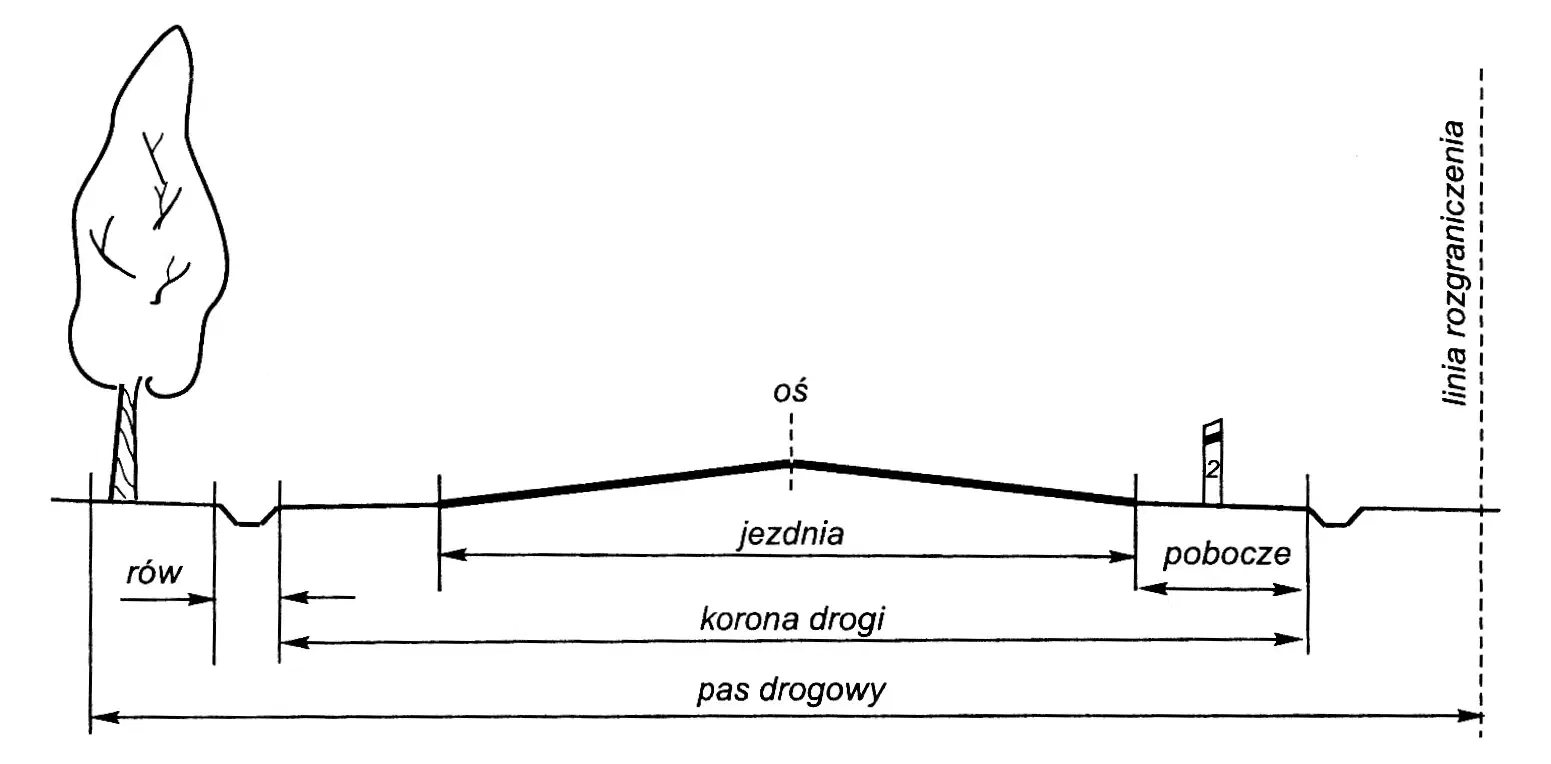

Na ilustracji przedstawiony jest:
Profil podłóżny trasy drogowej
Profil poprzeczny niwelety trasy
Przekrój poprzeczny trasy
Schemat techniczny korony drogi
"Wydzielony pas terenu, przeznaczony do ruchu lub postoju pojazdów oraz do ruchu pieszych, wraz z leżącymi w jego ciągu obiektami inżynierskimi, placami, zatokami postojowymi oraz znajdującymi się w wydzielonym pasie terenu chodnikami, ścieżkami rowerowymi, drogami zbiorczymi, drzewami i krzewami oraz urządzeniami technicznymi związanymi z prowadzeniem i zabezpieczeniem ruchu", to:
Droga
Korona drogi
Jezdnia
Chodnik
"Część drogi przeznaczona do ruchu pojazdów", to:
Pas ruchu
Jezdnia
Korona drogi
Pobocze
Drogi ekspresowe, to drogi:
klasy S
klasy A
klasy E
klasy I
W ilu płaszczyznach opracowuje się projekt trasy drogowej?
1
2
3
4
Biklotoida wykorzystywana jest w budownictwie drogowym ...
jako element konstrukcji mostu
nie jest wykorzystywana
jako element profilu podłużnego
jako fragment pojedynczych łuków kołowych
Projektanci, wykonując opracowanie układu geometrycznego trasy drogowej, wykorzystują aktualne mapy ...
glebowo - rolnicze
zasadnicze
sytuacyjno – wysokościowe
ewidencyjne
Jaka czynność poprzedza wykonanie projektu trasy drogowej?
aktualizacja mapy
geodezyjne opracowanie projektu
inwentaryzacja powykonawcza
sporządzenie szkiców dokumentacyjnych
Efektem pomiarów wysokościowych podczas prac związanych z wykonaniem trasy drogowej jest m. in.
szkic dokumentacyjny
szkic tyczenia
okreslenie przepustowości rowów przydrożnych
profil podłużny terenu
Przewidywana oś trasy drogowej w płaszczyźnie pionowej to:
niweleta
profil podłużny
przekrój poprzeczny
zestaw profili
łuki pionowe są ...
elementami łuków poziomych
elementami biklotoidy
elementami klotoidy
elementami niwelety
Właściwie zaprojektowana niweleta musi spełnić kilka warunków Jeden z nich mówi, że:
spadki niwelety nie mogą przekroczyć spadków maksymalnych, ustalonych przez odpowiednie instrukcje dla danego rodzaju trasy
roboty ziemne, wynikające z ustalenia danej niwelety powinny być maksymalne
spadki niwelety nie mogą przekroczyć spadków minimalnych, ustalonych przez odpowiednie instrukcje dla danego rodzaju trasy
spadki niwelety powinny się równoważyć
Co to jest niweleta i jakie są jej główne funkcje w projektowaniu trasy drogowej?
Niweleta jest narzędziem używanym do pomiaru prędkości pojazdów na drodze.
Niweleta jest narzędziem używanym do pomiaru temperatury w projektowaniu trasy drogowej.
Niweleta jest narzędziem pomiarowym używanym w budownictwie.
Niweleta jest narzędziem pomiarowym używanym w projektowaniu trasy drogowej.
Na jakie aspekty należy zwrócić uwagę podczas opracowywania projektu trasy drogowej w płaszczyźnie pionowej?
Brak konieczności uwzględniania warunków terenowych i geologicznych
Niezależność od przepisów i norm
Brak potrzeby zapewnienia widoczności
Równomierność nachylenia drogi, unikanie zbyt stromych nachyleń, zapewnienie widoczności, uwzględnienie warunków terenowych i geologicznych, dostosowanie do przepisów i norm
Co jest podstawą obliczenia objętości robót ziemnych przy projektowaniu tras?
profile poprzeczne i profil podłużny
niwelacja hydrostatyczna
błąd miejsca zera
kubatura korony drogi
Na czym polega projektowanie trasy drogowej w płaszczyźnie poziomej?
Projektowanie mostów i wiaduktów na trasie drogowej.
Określenie optymalnego przebiegu drogi na poziomie terenu.
Wybór odpowiednich materiałów do budowy drogi.
Określenie optymalnej szerokości pasa ruchu na drodze.
Co to jest przekrój poprzeczny drogi?
Przekrój poprzeczny drogi to przekrój prostopadły do osi drogi, który pokazuje jej kształt i strukturę w danym miejscu.
Przekrój poprzeczny drogi to przekrój poziomy do osi drogi, który pokazuje jej kształt i strukturę w danym miejscu.
Przekrój poprzeczny drogi to przekrój pionowy do osi drogi, który pokazuje jej kształt i strukturę w danym miejscu.
Przekrój poprzeczny drogi to przekrój równoległy do osi drogi, który pokazuje jej kształt i strukturę w danym miejscu.
Geodezyjne opracowanie projektu polega na wykonaniu czynności pozwalających na:
prawidłowym wykonaniu niwelety
zaktualizowaniu mapy zasadniczej w obrębie pasa drogowego
wykonanie szkiców tyczenia
przeniesienie trasy z mapy (projektu) w teren
Czynności geodezyjne związane z tyczeniem trasy to m.in.:
Wytyczenie i zastabilizowanie w terenie położenia punktów: początkowego i końcowego, projektowanego odcinka trasy oraz wszystkich punktów załamania osi trasy
Pomiar katów pionowych na punktach wierzchołkowych
Wytyczenie odcinków prostych między łukami w miejscach załamania osi trasy
Wyznaczenie kilometrażu wszystkich punktów trasy oraz określenie zbędnych miar do realizacji obiektów towarzyszących
W jaki sposób projektuje się trasy drogowe w płaszczyźnie poziomej i płaszczyźnie pionowej?
Przy użyciu kompasów i linijek
Przy użyciu map papierowych
Przy użyciu programów komputerowych
Przy użyciu satelitów
Jakie informacje można uzyskać z pomiarów wysokościowych podczas prac związanych z wykonaniem trasy drogowej?
Informacje dotyczące liczby pojazdów poruszających się po drodze i ich prędkości.
Informacje dotyczące pogody, temperatury i wilgotności powietrza.
Informacje dotyczące różnicy wysokości terenu, nachylenia terenu, punktów najwyższych i najniższych, oraz ewentualnych przeszkód na trasie.
Informacje dotyczące szerokości drogi, ilości pasów ruchu i rodzaju nawierzchni.
Jakie aspekty należy uwzglednić podczas projektowania trasy drogowej?
bezpieczeństwa, czasu, kosztów
geograficzne polityczne, kulturowe
projektowe, administracyjne, prawne, etniczne
techniczne, ekonomiczne, społeczne i środowiskowe
