WorksheetsKartkówka 3 CT
Total questions: 20
Worksheet time: 18mins
W jakiej temp. ogniwa wystąpi największe napięcie na module PV?
w temp. 25 oC napięcie ogniwa jest najwyższe
w temp. 0 oC napięcie ogniwa jest najwyższe
w temp. 50 oC napięcie ogniwa jest najwyższe
w temp. -25 oC napięcie ogniwa jest najwyższe
Wraz ze wzrostem temp. ogniwa PV jego napięcie... ?
pozostaje niezmienne
rośnie
maleje
najpierw maleje a potem wzrasta

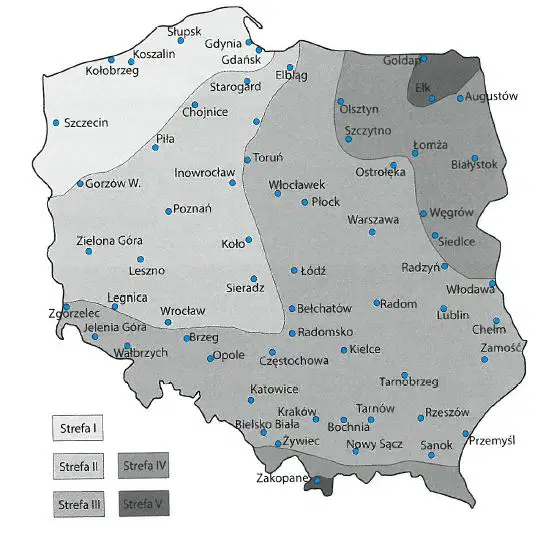

Dla wyliczenia Voc min należy przyjąć... oznacz prawidłowo.
temperatura Voc w STC
maksymalne temperatury wskazane przez normę
minimalne temperatury wskazane przez normę
temperatura Voc w NOCT
Oznacz, który konektor MC 4 jest dodatni...?
Parametr NOCT oznacza...
(Normal Operating Cell Temperature - temperatura ogniwa w normalnych warunkach pracy)
napięcie podczas normalnej pracy ogniwa PV w nocy
nagłe obniżenie wartości prądu zwarcia ogniwa PV podczas pracy
to samo co parametr STC tylko w warunkach nocnych
Ze względu na wymogi operatorów sieci dystrybucyjnej w Polsce, górną granicą falowników szeregowych 1 fazowych jest...? wybierz poprawnie
1 kW
3,68 kW
5 kW
10 kW
Określenie SPD oznacza...
zabezpieczenie przeciw porażeniu prądem elektrycznym
zabezpieczenie przeciw zwarciu elektrycznemu
zabezpieczenie przeciwprzepięciowe
zabezpieczenie licznika energi elektrycznej
Jakie urządzenie jest przedstawione na rysunku?
Bezpiecznik
Wyłącznik nadprądowy
Wyłącznik różnicowoprądowy
Warstwowy ochronnik przepięciowy
Ile wynosi średnia moc promieniowania dla Polski w okresie lata w słoneczny dzień?
10 W/m2
100 W/m2
1000 W/m2
10000 W/m2
Jaką moc dostarczy do odbiornika ZWARTY moduł PV o parametrach U=40V i I=10A, przy nasłonecznieniu Me=1000W/m2
0 W
10 W
100 W
400 W
Parametr Voc max oznacza? wskaż prawidłowo
maksymalny prąd pracy modułu PV w możliwie najwyższej temperaturze
maksymalne napięcie obwodu otwartego w możliwie najniższej temperaturze
maksymalny prąd obwodu otwartego w możliwie najniższej temperaturze
maksymalne napięcie obwodu otwartego w możliwie najwyższej temperaturze
Napięcie łańcucha modułów PV jest równe sumie napięć połączonych modułów PV.
Z tego względu w celu wyliczenia napięcia na łańcuchu modułów PV wystarczy...
pomnożyć prąd pojedynczego modułu PV z sumą napięć modułów w stringu
podzielić napięcie pojedynczego modułu przez liczbę modułów w stringu
pomnożyć wartość prądu pojedynczego modułu przez liczbę modułów w szeregu
pomnożyć napięcie pojedynczego modułu przez liczbę modułów w szeregu
Falownik PV może pracować w zakresie ściśle określonych wartości napięcia.
Dlatego dobrana liczba łańcuchów modułów PV musi...?
dostarczyć prąd w max
w zakresie pracy falownika
w wysokiej temperaturze
dostarczyć napięcie w max
w zakresie pracy falownika
w niskiej temperaturze
dostarczyć napięcie robocze w zakresie pracy MPPt falownika zarówno w niskiej jak i wysokiej temperaturze
dostarczyć prąd roboczy w zakresie pracy MPPt falownika zarówno w niskiej jak i wysokiej temperaturze
Ze względów bezpieczeństwa maksymalne napięcie pracy falownika musi być...?
wyższe niż możliwe najwyższe napięcie obwodu otwartego łańcucha PV w najniższej temperaturze
niższe niż możliwe najwyższe napięcie obwodu otwartego łańcucha PV w najniższej temperaturze
wyższe niż możliwe najwyższe napięcie obwodu otwartego łańcucha PV
w najwyższej temperaturze
nie ma takiego wymogu ponieważ falownik sam dostosuje się do podawanego przez łańcuch PV napięcia DC
Połączenia niesymetryczne, czyli łańcuchy o różnej liczbie modułów PV...?
dokończ poprawnie zdanie.
zawsze łączymy niesymetrycznie do MPPt falownika ze względu na lepszą pracę w niskich temperaturach
łączymy dowolnie do MPPt ponieważ falownik sam dostosuje napięcie pracy do napięcia modułów PV
nie mogą być połączone do jednego MPPt w falowniku PV
mogą być połączone do jednego MPPt w falowniku PV
Opisany wzór wskazuje min przekrój przewodu PV.
Jaki prawidłowo należy dobrać przewód PV DC uwzględniając stratę na poziomie 0,77% ?
Lg 5x3 mm2
DC PV Lg 2x2,5 mm2
Lg 1x8 mm2
H1Z2Z2-K Lg 1x4 mm2
W instalacji trój fazowej obliczono przekrój przewodu po stronie AC wskaż jaki dobierzesz przewód uwzględniając: dopuszczalne spadki napięć, długotrwałą obciążalność prądową oraz zalecenia producenta falownika...?
H05VV-F LG 5x2,5 mm2
AC Lg 5x1,5 mm2
DC Lg 1mm2
AC Lg 3x4 mm2
Często zachodzi konieczność wstępnego oszacowania mocy inst PV bez dokonywania obliczeń. Taki szacunek można wykonać wskaźnikowo, opierając się na zużywanej energii elektrycznej... wybierz prawidłowo!
na każdą zużytą rocznie
1 kWh energii należy dobrać ok 1,25 Wp mocy instalacji PV
na każdą zużytą rocznie
1 kWh energii należy dobrać ok 100 Wp mocy instalacji PV
na każdą zużytą rocznie
1 kWh energii należy dobrać ok 1000 Wp mocy instalacji PV
na każdą zużytą rocznie
1 MWh energii należy dobrać ok 1,25 Wp mocy instalacji PV
Często zachodzi konieczność wstępnego oszacowania mocy inst PV bez dokonywania obliczeń. Taki szacunek można wykonać wskaźnikowo, opierając się na zużywanej energii elektrycznej... wybierz prawidłowo!
na każdą zużytą rocznie
1 kWh energii należy dobrać ok 1,4 MWp mocy instalacji PV
na każdą zużyte rocznie
1000 kWh energii należy dobrać ok 1,4 kWp mocy instalacji PV
na każdą zużyte rocznie
1000 kWh energii należy dobrać ok 100 Wp mocy instalacji PV
na każdą zużytą rocznie
1 MWh energii należy dobrać ok 2,25 Wp mocy instalacji PV
Straty w instalacji PV ze względu na zabrudzenie, zacienienie... mogą wynosić?
nigdy nie są większe niż 1 %
nie więcej niż 2 %
ok 1-2 % max
ok 1-5 % (w przypadku nieoptymalnych instalacji strata może być większa)
