Worksheets9° Bimestral Tecnología 4° periodo.
Total questions: 10
Worksheet time: 15mins
Un módulo Bluetooth...
Sirve para conectar dispositivos a través de WiFi con señales de radiofrecuencia.
Conecta los los dispositivos de forma inalámbrica a través de señales de radiofrecuencia de corto alcance.
Sirve para conectar cualquier dispositivo con el computador de forma alámbrica.
Todas las afirmaciones son verdaderas.
¡Señale todas las respuestas posibles!
El módulo Bluetooth HC06 se conecta a la tarjeta de Arduino de la siguiente forma:
El VCC del Bluetooth se conecta a 5v en la tarjeta de Arduino.
El GND del Bluetooth se conecta al GND del Arduino
El TXD del Bluetooth se conecta al RX del Arduino.
El RXD del Bluetooth se conecta al TX del Arduino.
Al puerto negativo en Arduino se le llama:
(a)

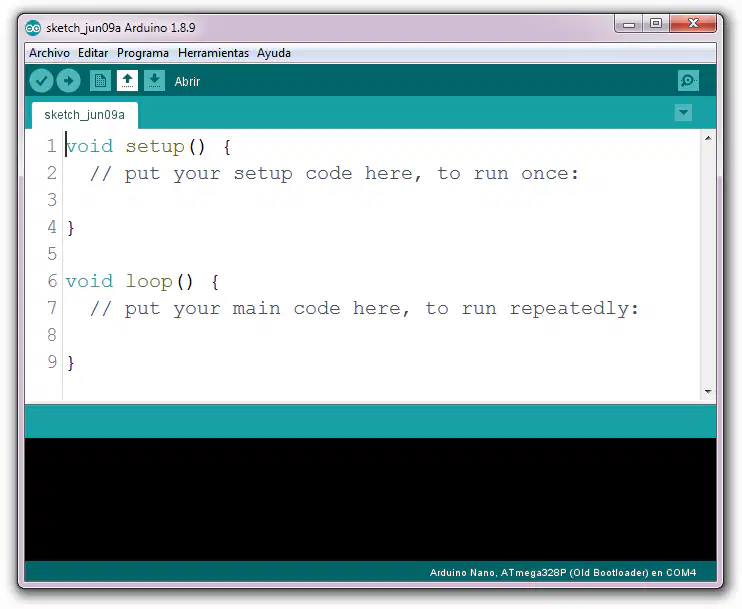

Para subir un programa a la placa de Arduino se utiliza el botón...
Ninguno.
Los dos se pueden usar.
Solo para chequear que un programa de Arduino no tiene errores se utiliza el botón...
Ninguno.
Los dos se pueden usar.
Señale todas las opciones que considere correctas.
Para pasar la programación a la placa de Arduino debo:
Chequear que la programación esté correcta.
Elegir la board Arduino Uno.
Elegir el puerto
COM#(Arduino Uno).
Desconectar los puertos 0 y 1 del Arduino.
Tener conectada la placa de Arduino al computador.
Señale el nombre del menú donde puedo elegir el tipo de Board y el Puerto para pasar la programación a la placa de Arduino:
File
Edit
Sketch
Tools
Help

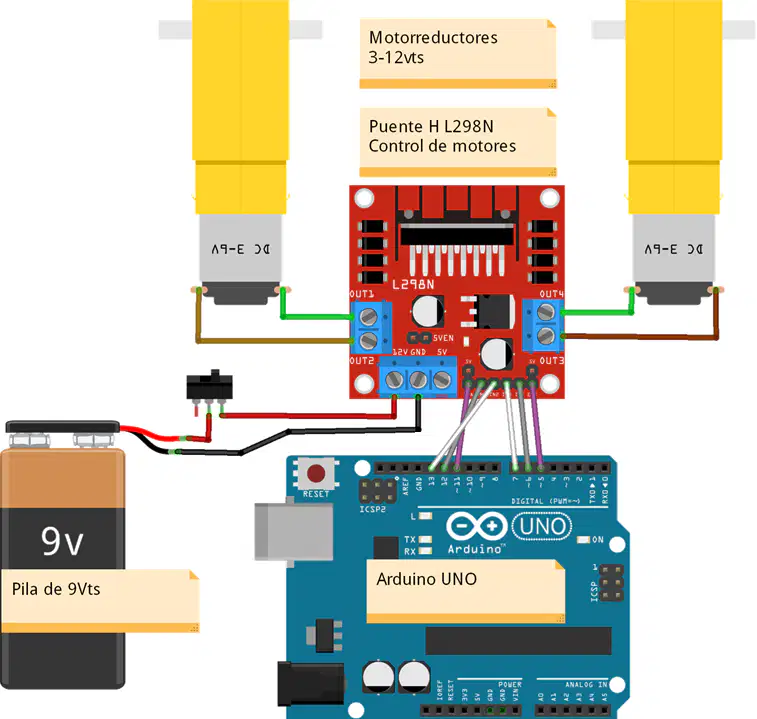

Al estudiante que realizó la conexión que aparece en la imagen se le olvidó...
Unir el negativo del Puente H con el GND del Arduino.
Elegir la board en el programa de Arduino IDE.
Elegir el puerto donde va conectado el Arduino.
Encender el interruptor para que funcione el circuito.
¡Elija todas las opciones que usted considere son verdaderas!
Para invertir el sentido de giro del Motor A, puedo...
Invertir LOW por HIGH en la programación:
digitalWrite(in1,LOW);
digitalWrite(in2,HIGH);
Invertir los cables que conectan los motores.
Invertir los cables que van al puerto 12 y 13.
Invertir los cables que van a los puertos 5 y 11
A continuación, señale todas las sentencias que usted considere correctas:
El pin de Transmisión TXD del módulo Bluetooth se conecta al puerto de Recepción RX del Arduino, ya que los datos que transmite el Bluetooth son recibidos en la placa de Arduino a través de este puerto.
El puerto de Transmisión TX del Arduino va conectado al pin de Recepción RXD del Bluetooth, ya que los datos que transmite la placa de Arduino se reciben en el módulo Bluetooth a través de este.
El pin TXD del módulo Bluetooth va conectado al puerto TX del Arduino, ya que los datos que Transmite el Bluetooth son recibidos en la placa de Arduino a través de este puerto.
El puerto RX del Arduino va conectado al pin RXD del Bluetooth, ya que los datos que Transmite la placa de Arduino se reciben en el módulo Bluetooth a través de este.
