WorksheetsPesawat sederhana-Kelas VIII
Total questions: 30
Worksheet time: 30mins
Pesawat sederhana digunakan untuk ...
memperberat kerja
menghilangkan usaha
mengurangi atau memperkuat usaha
memperbesar energi
Keuntungan mekanik dari katrol tetap adalah ....
0,5
1
2
sama dengan jumlah tali
Sebuah tongkat panjangnya 2 m digunakan sebagai pengungkit. Jika benda seberat 60 N berada pada jarak 0,5 m dari titik tumpu seperti ditunjukkan oleh gambar, maka besar gaya yang digunakan untuk mengangkat benda adalah ...
5 N
10 N
15 N
20 N
Sebuah batu beratnya 20 N diangkat dengan menggunakan sebuah tuas. Jika gaya yang digunakan untuk mengangkat batu sebesar 10 N, keuntungan mekanisnya adalah ...
0,5
1
2
2,5
Sebuah bidang miring panjangnya 5 meter, tingginya 1 meter. Jika berat benda 1250 N, maka besarnya gaya yang diperlukan adalah ...
250 N
200 N
100 N
50 N
Perhatikan gambar ! Berdasarkan gambar, pernyataan berikut yang benar adalah ...
A titik tumpu, AC jarak lengan beban
B titik tumpu, BC jarak lengan beban
A titik tumpu, AC jarak lengan kuasa
B titik tumpu, BC jarak lengan kuasa
Produk teknologi yang tidak memanfaatkan prinsip roda berporos adalah ....
Sepatu roda
Gear sepeda
Kursi roda
Kerekan bendera
Benda berikut yang termasuk tuas jenis pertama adalah ....
Perhatikan gambar diatas!
Besarnya gaya F2 adalah ....
2.500 N
2.000 N
1.500 N
500 N
Perhatikan gambar diatas !
Besar gaya F yang diperlukan untuk menarik beban adalah ....
4.000 N
2.000 N
400 N
200 N
Alat yang bekerja berdasarkan bidang miring adalah ....
Perhatikan gambar diatas berikut !
Keuntungan mekanik dengan menggunakan bidang miring tersebut sebesar ....
2
1,5
1,3
0,5
Alat yang menggunakan prinsip tuas jenis kedua adalah . . . .
pisau
gunting
roda
pembuka tutup botol
Pada keadaan seimbang, besar w adalah ....
40 N
60 N
80 N
100 N
gambar dibawah ini yang memiliki KM = 4 adalah ....
jarak antara titik tumpu dan titik kuasa disebut ...
lengan beban
lengan kuasa
gaya
beban
jarak antara titik tumpu dan titik beban disebut ...
lengan beban
lengan kuasa
gaya
beban
Perhatikan gambar berikut.
Berdasarkan gambar tersebut, KM katrol adalah ... .
1
2
3
4
Perhatikan gambar!
A = titik tumpu, B = titik beban, C = titik kuasa
A = titik beban, B = titik tumpu, C = titik kuasa
A = titik kuasa, B = titik beban, C = titik tumpu
A = titik beban, B = titik kuasa, C = titik tumpu
Perhatikan gambar berikut!
Gambar tersebut menggunakan prinsip… .
tuas
bidang miring
katrol
roda
Perhatikan gambar katrol berikut!
Gaya yang diperlukan dan keuntungan mekanik pada katrol adalah... .
300 N dan 1
300 N dan 2
600 N dan 1
600 N dan 2
Perhatikan gambar berikut!
Urutan bidang miring yang memiliki keuntungan mekanis dari yang terbesar hingga terkecil ditunjukkan gambar nomor... .
(4), (3), (2), (1)
(3), (4), (2), (1)
(1), (2), (4), (3)
(1), (2), (3), (4)
Batang besi sepanjang 100 cm digantung dengan tali di bagian tengahnya sebagai tuas seperti gambar.
Tuas menjadi seimbang dengan cara menggeser beban ... .
P = 20 cm menjauhi K dan Q = 10 cm mendekati L
P = 15 cm menjauhi K dan Q = 25 cm mendekati L
P = 25 cm menjauhi K dan Q = 25 cm mendekati L
P = 5 cm menjauhi K dan Q = 20 cm mendekati L
Gambar di samping, termasuk jenis pesawat sederhana... .
Tuas Jenis I
Tuas Jenis II
Tuas Jenis III
Katrol
Gambar di samping, termasuk jenis pesawat sederhana... .
Roda bergerigi
Tuas jenis I
Katrol
Bidang miring

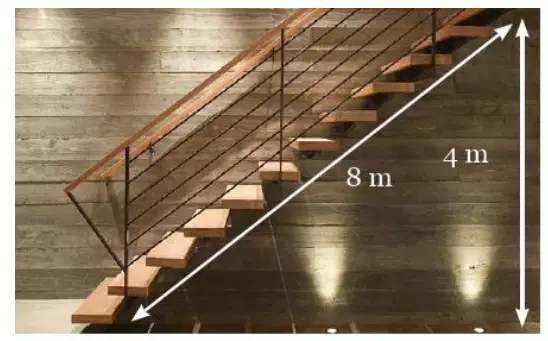

Berikut merupakan gambaran skematis tangga yang ada di rumah Rosa. Panjang tangga tersebut adalah 8 meter, sedangkan ketinggiannya adalah 4 meter.
Keuntungan mekanis dari penggunaan tangga tersebut adalah ....
4
5
8
Perhatikan gambar tuas berikut!
Gaya F (kuasa) mempunyai nilai paling kecil jika beban digantung pada posisi ....
1
2
3
4
Perhatikan gambar berikut!
Jika jarak beban ke titik tumpu 15 cm, jarak kuasa dari tumpu agar tuas dalam keadaan setimbang adalah ...cm
60
50
40
30
Benda berikut termasuk jenis pesawat sederhana bidang miring adalah... .
Benda berikut termasuk tuas jenis pertama adalah... .
