1.

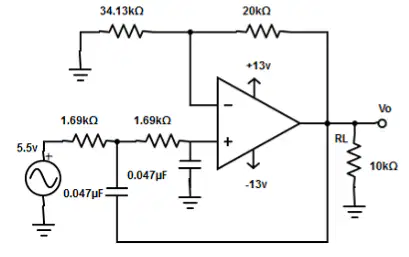

Berdasarkan gambar dibawah, roll off dari filter tersebut adalah....
a)
20 dB/dekade
b)
40 dB/dekade
c)
60 dB/dekade
d)
80 dB/dekade
2.

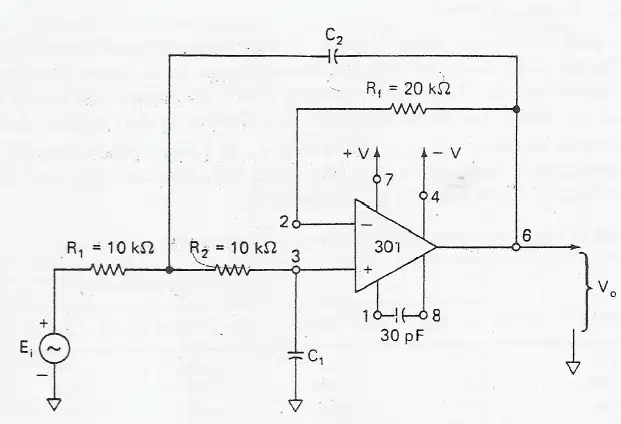

Berdasarkan gambar rangkaian filter dibawah, maka roll off sebesar.....
a)
20 dB/dekade
b)
40 dB/dekade
c)
60 dB/dekade
d)
80 dB/dekade
3.
Rangkaian dibawah ini merupakan rangkaian.....
a)
HPF orde 3
b)
HPF orde 4
c)
LPF orde 3
d)
LPF orde 4
e)
LPF orde 2
4.
Hitung nilai frekuensi cut off dari rangkaian dibawah:
a)
1 kHz
b)
2 kHz
c)
3 kHz
d)
4 kHz
e)
5 kHz
5.
Pada filter aktif high pass orde 1, frekuensi diatas frekuensi cut off disebut
a)
stop band frequency
b)
pass band frequency
c)
centre band frequency
d)
resonance frequency band
e)
low band frequency
6.
Nilai frekuensi cut off dari rangkaian dibawah ini adalah.....
a)
178.7Hz
b)
89.3Hz
c)
127.65Hz
d)
252.7Hz
e)
300.2 Hz
7.
Bagaimana low pass filter orde lebih tinggi disusun?
a)
Dengan menambahkan resistor dan kapasitor pada low pass filter
b)
Dengan mengurangi resistor dan kapasitor pada low pass filter
c)
Dengan menukar posisi resistor dan kapasitor pada low pass filter
d)
Dengan mengganti kapasitor dengan resistor pada low pass filter
e)
Dengan mengganti resistor dengan kapasitor pada low pass filter
8.
Bagaimana filter aktif high pass orde 1 dinaikkan ke orde 2?
a)
Dengan menambahkan rangkaian RC
b)
Dengan menambahkan rangkaian LC
c)
Dengan menambahkan rangkaian RC II LC
d)
Dengan menambahkan rangkaian RL
e)
Tidak ada pilihan jawaban yang benar
9.
Rangkaian filter dengan output diatas frekuensi cutoff adalah.....
a)
low pass filter
b)
high pass filter
c)
band pass filter
d)
band stop filter
e)
high stop filter
10.
Berikut yang merupakan komponen dari filter aktif adalah.....
a)
IC NE 555 dan kapasitor
b)
IC 741 dan kapasitor
c)
resistor dan kapasitor
d)
IC NE 555 dan resistor
e)
IC 741 dan IC NE 555
11.
Band Pass Filter (Filter Lolos Rentang-BPF) adalah jenis filter yang berfungsi untuk …
a)
Melewatkan tegangan output dengan frekuensi dibawah frekuensi cut-off pada rangkaian
b)
Melewatkan tegangan output pada rentang frekuensi pada rangkaian
c)
Pembagi tegangan dari dua buah hambatan seri
d)
Melewatkan tegangan output dengan frekuensi diatas frekuensi cut-off pada rangkaian
e)
Melemahkan tegangan outrput pada rentang frekuensi rangkaian
12.
Diketahui suatu rangkaian filter HPF menggunakan resistor sebesar 10 Kohm dan kapasitor sebesar 1 nF. Frekuensi cut offnya adalah …
a)
15.000 Hz
b)
15.923 Hz
c)
15.556 Hz
d)
15.980 Hz
e)
15.765 Hz
13.
........ filter menolak semua frekuensi didalam pita tertentu dan melewatkan seluruh sinyal diluar pita ini
a)
low pass
b)
high pass
c)
band pass
d)
band stop
e)
high stop
14.
Kurva respon frekuensi dari filter band pass dibawah....
a)
a
b)
b
c)
c
d)
d
e)
e
15.
Rangkaian dibawah ini adalah rangkaian..... dan fc .......
a)
LPF orde 2, 15.9 kHz
b)
HPF orde 2, 15.9 kHz
c)
LPF orde 2, 22.51 kHz
d)
HPF orde 2, 22.51 kHz
e)
BPF, 15.9 kHz
