PART BOOK READING

Total questions: 39

Worksheet time: 20mins

Name
Class
Date
1.

Jika terdapat kode OS di dalam part number komponen, maka hal ini mengindikasikan bahwa...

a)

Part ukurannya lebih kecil dari ukuran standard

b)

Part ukurannya lebih besar dari ukuran standard

c)

Part disupply dalam bentuk finished part

d)

Part belum siap dipakai dan perlu disempurnakan

2.

Bolt dengan part number 01011-31450 mempunyai ukuran panjang...

a)

50 mm

b)

45 mm

c)

150 mm

d)

31 mm

3.

Jika terdapat kode ☆ di dalam part number komponen, maka hal ini mengindikasikan bahwa...

a)

part tidak diberikan tersendiri, tetapi diberikan dalam bentuk kesatuan

b)

part tidak diijinkan dipakai lagi karena hal-hal tertentu

c)

hanya distributor saja yang berhak memesan/order komponen tersebut

d)

hanya customer yang berhak mengorder secara komponen

4.

Cermati pernyataan-pernyataan berikut ini! Mekanik A menyatakan bahwa pompa injeksi bahan bakar dengan merk Zexel yang digunakan pada engine Komatsu termasuk ke dalam komponen General Parts. Mekanik B menyatakan bahwa komponen yang dimaksud oleh Mekanik A termasuk kedalam komponen K.E.S parts. Manakah pernyataan yang benar?

a)

mekanik A

b)

tidak ada pernyataan yang benar

c)

mekanik A dan mekanik B

d)

mekanik B

5.

Bila ada O ring dengan part number 07002-01010, maka ukuran diameter (d) dan tebal (w)...

a)

d=10 mm dan w=1,70 mm

b)

d=10 mm dan w=1,5 mm

c)

d=10 mm dan w=10 mm

d)

d=7,4 mm dan w=1,0 mm

6.

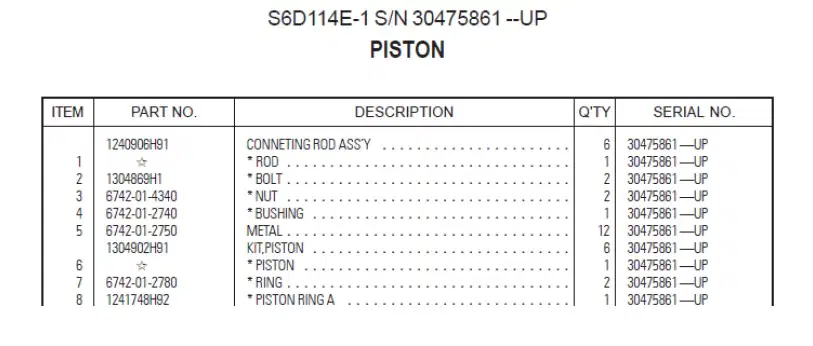

Perhatikan gambar berikut ini! Berapa jumlah komponenyang akan kita dapatkan jika kita memesan part dengan part number 6742-01-2750 untuk kebutuhan 1 unit engine?

a)

2

b)

12

c)

1

d)

24

7.

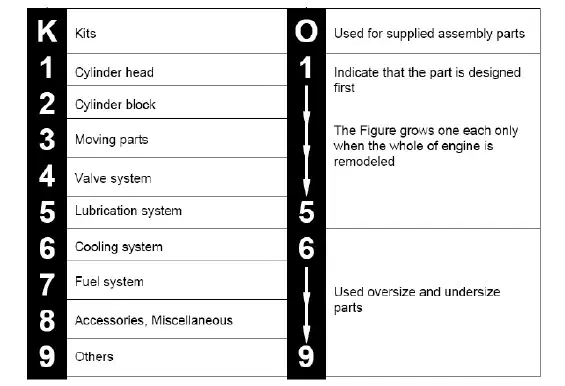

Perhatikan table berikut ini!, part number 6162-63-6112 terpasang pada komponen...

a)

cooling system

b)

cylinder head

c)

lubrication system

d)

valve system

8.

Jika terdapat kode US di dalam part number komponen, maka hal ini mengindikasikan bahwa...

a)

part belum siap dipakai dan perlu disempurnakan

b)

part ukurannya lebih besar dari ukuran standard

c)

part ukurannya lebih kecil dari ukuran standard

d)

part disupply dalam betuk finished part

9.

Bila ada O ring dengan part number 02890-01010, maka ukuran diameter (d) dan tebal (w)...

a)

d= 10mm dan w= 1,70mm

b)

d= 7,4mm dan w= 1,0mm

c)

d= 10mm dan w= 1,5mm

d)

d=10mm dan w=10mm

10.

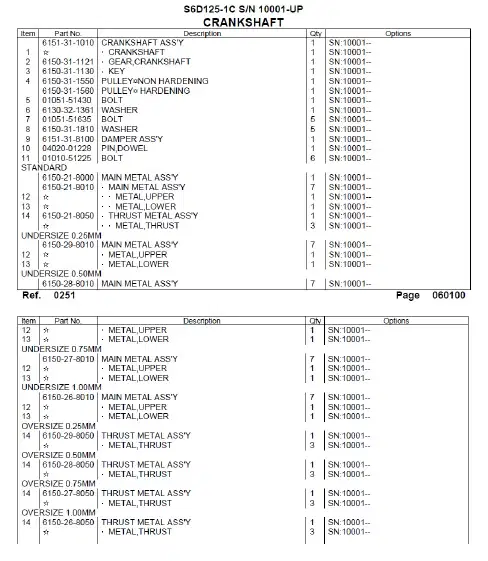

Pada saat mekakukan overhaul engine S6D125-1, ditemukan bahwa kondisi crankshaft telah mengalami keausan dan harus dilakukan pengecilan diameter crankshaft (undersize sebesar 0,50 mm), untuk menangani perkerjaan itu, mekanik akan memesan komponen main metal assy, Berapakah jumlah main metal assy yang harus dipesan?

a)

3

b)

5

c)

7

d)

6

11.

Jika terdapat kode seperti pada gambar berikut ini di dalam part number komponen, maka hal ini mengindikasikan bahwa...

a)

part tidak dapat saling menggantikan

b)

part dapat saling menggantikan

c)

part dapat diganti dengan part lain (interchange satu arah)

d)

part bisa diganti dengan kombinasi dari beberapa part lain

12.

Jika terdapat kode seperti gambar berikut ini di dalam part number komponen, maka hal ini mengindikasikan bahwa...

a)

kelompok part (part group)

b)

part semi finished

c)

part disupply dalam bentuk finished part

d)

P/N tertentu tidak disupply lagi, penggantinya adalah P/N pada kolom description

13.

Perhatikan pola part number untuk general parts berikut ini! Angka 2 yang terdapat pada urutan pertama menunjukkan bahwa komponen/part tersebut terdapat pada...

a)

electrical device

b)

hydraulic equipment

c)

truck

d)

excavator

14.

Perhatikan pola part number general parts untuk engine parts berikut ini! Jika urutan angka ke 1 dan 2 tertulis seperti berikut ini, maka part tersebut merupakan bagian dari komponen...

a)

gasoline engine

b)

cummins engine

c)

diesel engine

d)

turbocharger

15.

Nut (unified) dengan part number 02205-11015 mempunyai ukuran diameter(d) dan tinggi (h)...

a)

d=15mm dan h=10mm

b)

d=10mm dan h=15mm

c)

d=10/16" dan h=15mm

d)

d=10mm dan h=1,5mm

16.

Jika terdapat kode ▲ di dalam part number komponen, maka hal ini mengindikasikan bahwa...

a)

part disupply dalam bentuk finished part

b)

part belum siap dipakai dan perlu disempurnakan (semi finished part)

c)

P/N tertentu tidak disupply lagi, penggantinya adalah P/N pada kolom description

d)

Part tidak diizinkan lagi untuk dipakai karena hal-hal tertentu

17.

Jika terdapat kode KIT di dalam part number komponen, maka hal ini mengindikasikan bahwa...

a)

part semi finished

b)

part bukan perlengkapan standard

c)

part disupply dalam bentuk finished part

d)

part yang digunakan adalah service kit

18.

Jika terdapat kode □ di dalam part number komponen, maka hal ini mengindikasikan bahwa...

a)

part dapat saling menggantikan

b)

part bisa diganti dengan kombinasi dari beberapa part lain

c)

part tidak dapat saling menggantikan

d)

part dapat diganti dengan part lain (interchange satu arah)

19.

Cermati contoh part book dan pernyataan-pernyataan berikut ini! Mekanik A menyatakan bahwa jika akan memesan komponen ROD, maka part number yang dituliskan adalah 1240906H91 dqan kita akan mendapatkan satu buah rod saja. Mekanik B menyatakan bahwa ROD tidak dapat dipesan secara sendiri tetapi harus dipesan secara ass’y. Manakah pernyataan yang paling tepat?

a)

mekanik B

b)

mekanik A dan mekanik B

c)

Tidak ada pernyataan yang benar

d)

mekanik A

20.

Dari Part Number dibawah ini yang termasuk KES Part adalah...

a)

130-14-00217

b)

6114-31-2151

c)

02205-11015

d)

KD1-31740-0120

21.

Jika terdapat kode ==== di dalam part number komponen, maka hal ini mengindikasikan bahwa...

a)

part yang ada diantara garis ini adalah komponen dari pada kelompok part diatasnya

b)

part yang ada dibawah garis ini adalah komponen dari pada kelompok part tambahan

c)

part yang ada diatas garis ini adalah komponen dari pada kelompok part diatasnya

d)

part yang ada dibawah garis ini adalah komponen dari pada kelompok part diatasnya

22.

Jika terdapat kode ※ di dalam part number komponen, maka hal ini mengindikasikan bahwa...

a)

hanya distributor yang berhak memesan/ order secara komponen tersebut

b)

part tidak diijinkan dipakai lagi karena hal tertentu

c)

part tidak diberikan, tetapi diberikan dalam bentuk kesatuan

d)

hanya customer yang berhak mengorder secara komponen

23.

Yang dimaksud dengan Purchased Part adalah...

a)

part yang dipakai untuk umum

b)

part yang bisa didapat dari perusahaan lain di luar komatsu

c)

part khusus untuk chasis

d)

part yang rancangannya dibuat oleh komatsu sendiri

24.

Perhatikan pola part number KES part berikut ini! kode dimensi/ukuran komponen dapat dilihat pada urutan angka ke...

a)

6,7,8,9,10

b)

7,8,9,10

c)

1,2,3,4,5

d)

6

25.

Perhatikan pola part number general parts untuk chasis parts berikut ini! Kode model (model code) tercantum pada urutan ke...

a)

4,5

b)

6,7,8,9

c)

10

d)

1,2,3

26.

Bolt dengan part number 02010-60850 mempunyai ukuran panjang...

a)

150 mm

b)

85 mm

c)

60 mm

d)

50 mm

27.

Apa yang dimaksud dengan General Part?

a)

part yang bisa didapatkan dari perusahaan lain di luar komatsu

b)

part yang dipakai untuk umum

c)

part yang dirancangnya dibuat oleh komatsu sendiri

d)

part khusus untuk chasis

28.

Bolt dengan part number 01010-31450 mempunyai ukuran panjang...

a)

31 mm

b)

50 mm

c)

150 mm

d)

45 mm

29.

Perhatikan pola part number general parts untuk chasis parts berikut ini! Kode unit (unit code) tercantum pada urutan ke...

a)

1,2,3

b)

10

c)

4,5

d)

6,7,8,9

30.

Untuk mengenal suatu part agar tidak salah pada saat melakukan pemesanan, maka ada beberapa hal yang harus diketahui terlebih dahulu, diantaranya adalah...

a)

Nama pemilik alat

b)

lokasi alat

c)

kode/model alat

d)

nama alat

31.

Dari Part Number dibawah ini yang termasuk General Part adalah...

a)

KD1-31740-0120

b)

01010-31050

c)

07002-01523

d)

134-13-11510

32.

Perhatikan tabel berikut ini! Sesuai tabel dibawah ini, part number 6110-11-4520 terpasang pada komponen…

a)

valve system

b)

cooling system

c)

lubricating system

d)

cylinder head

33.

Perhatikan pola part number untuk general parts berikut ini! Angka 6 yang terdapat pada urutan pertama menunjukkan bahwa komponen/part tersebut terdapat pada...

a)

engine

b)

bulldozer

c)

wheel loader

d)

forklift

34.

Perhatikan pola part number general parts untuk engine parts berikut ini! Jika urutan angka ke 1 dan 2 tertulis seperti berikut ini, maka part tersebut merupakan bagian dari komponen...

a)

cummins engine

b)

diesel engine

c)

gasoline engine

d)

turbocharger

35.

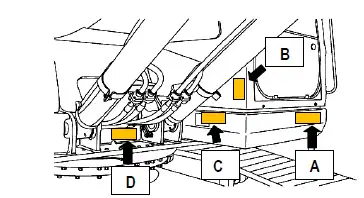

Perhatikan gambar berikut ini! Nomor seri (serial number) untuk Excavator Komatsu dengan model PC 200-7 terletak pada bagian...

a)

D

b)

A

c)

B

d)

C

36.

Jika terdapat kode OP di dalam part number komponen, maka hal ini mengindikasikan bahwa...

a)

part bukan perlengkapan standard unit

b)

part semi finished

c)

part yang digunakan adalah service kit

d)

part disupply dalam bentuk finished part

37.

Perhatikan pola part number KES part berikut ini! kode material komponen dapat dilihat pada urutan angka ke...

a)

1,2,3,4,5

b)

6,7,8,9,10

c)

7,8,9,10

d)

6

38.

Perhatikan pola part number untuk general parts berikut ini! Angka 1 yang terdapat pada urutan pertama menunjukkan bahwa komponen/part tersebut terdapat pada...

a)

bulldozer

b)

engine

c)

wheel loader

d)

forklift

39.

Bolt unified dengan part number 02010-61215 mempunyai ukuran diameter...

a)

12 mm

b)

15/16"

c)

15 mm

d)

12/16"
