PSAJ XII DPIB 2024_2025

Total questions: 40

Worksheet time: 20mins

Name
Class
Date
1.

Yang termasuk struktur bangunan bawah adalah ?

a)

Sloof, Pondasi, Pasangan trasram

b)

Balok Latey, Pasangan BatuKosong, Footplat

c)

Pondasi, Sloof, Pasangan Batu Kosong

d)

Pasangan dinding, Kusen, Ring Balok

e)

Kuda-kuda, Rangka Atap, Rangka Plafond

2.

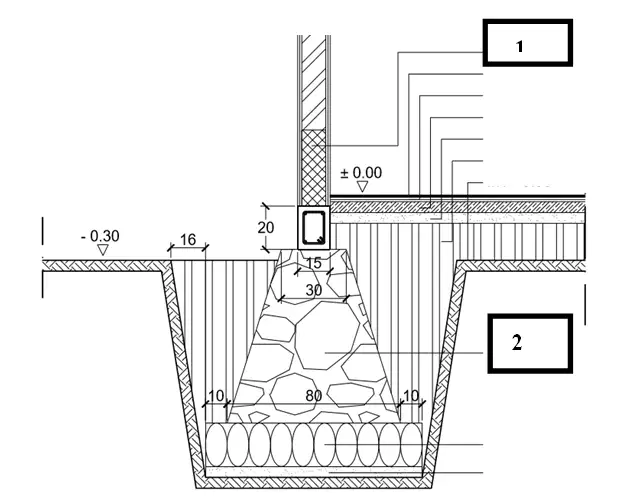

Bagian yang ditunjukkan dengan no 2 adalah?

a)

Pasangan Batu Kali

b)

Trastram

c)

Anstamping (Batu Kosong)

d)

Sloof

e)

Tanah Urug

3.

Apakah fungsi dari bagian yang ditunjukkan dengan no 1 ?

a)

Menjadi penopang beban yang ada diatasnya

b)

Memperbaiki pasangan dinding yang rusak pada bagian bawah

c)

Memperindah bagian bawah bangunan dengan tambahan keramik artistik dibawah

d)

Menperkuat bangunan biar tidak roboh

e)

Untuk mencegah naiknya air tanah karena kapilaritas

4.

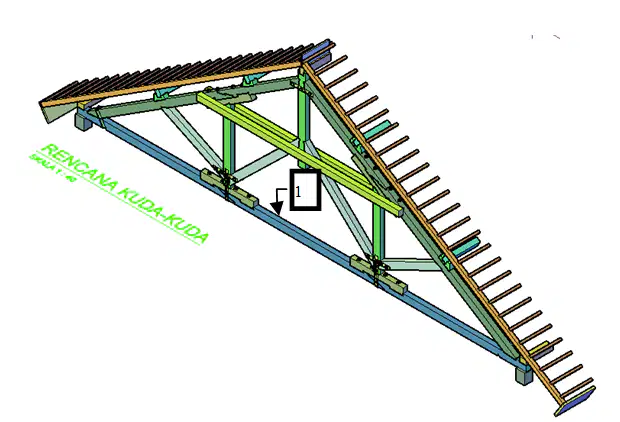

Bagian yang ditunjukkan dengan no 1 adalah?

a)

Balok Bawah

b)

Balok Tarik

c)

Balok Sokong

d)

Balok Kuda-kuda

e)

Balok Tiang

5.

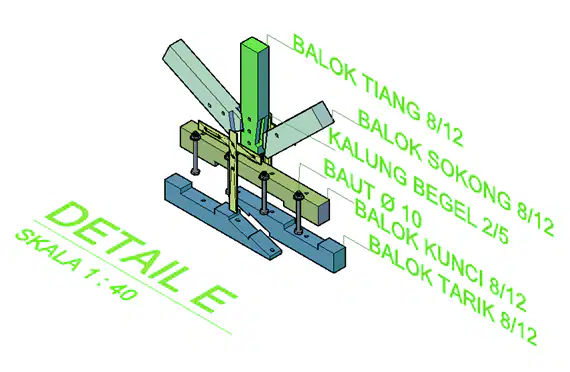

Sambungan yang digunakan pada balok tarik seperti gambar diatas adalah ?

a)

Bibir Miring Berkait

b)

Bibir Miring

c)

Bibir Lurus

d)

Ekor Burung

e)

Pen Lubang

6.

Berdasarkan gambar kolom struktur diatas jumlah tulangan utama dan jarak antar tulangan begel yang digunakan adalah?

a)

8 dan 200

b)

3 dan 200

c)

3 dan 300

d)

10 dan 200

e)

13 dan 200

7.

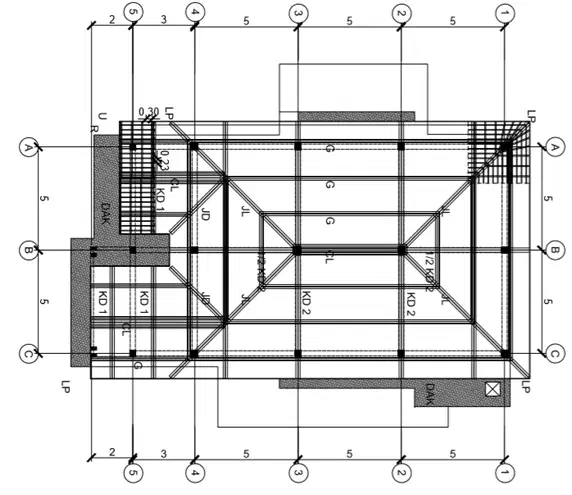

Apakah fungsi dari gambar perencanaan diatas ?

a)

Untuk perencanaan konstruksi langit-langit

b)

Untuk perencanaan konstruksi kolom dan balok

c)

Untuk perencanaan konstruksi atap dan penutup atap

d)

Untuk perencanaan struktur bagian atas

e)

Untuk perencanaan jenis-jenis struktur bagian atas

8.

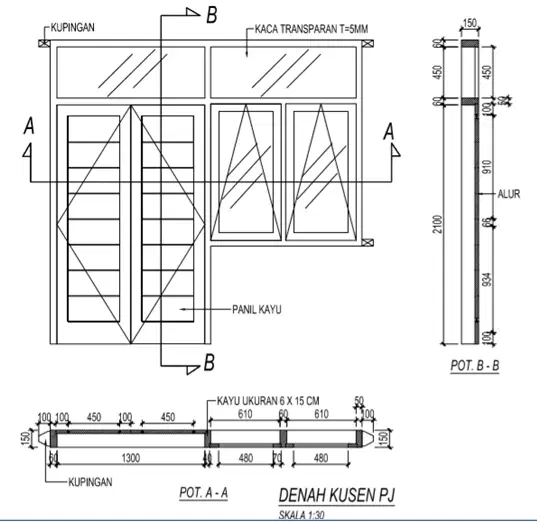

Berdasarkan informasi gambar diatas, jika digunakan tembok dengan lebar ½ bata (15 cm) maka dalam pemasangan kusen dengan kayu 6/15  pada dinding harus diberi … pada pertemuan luar kusen dan dinding ?

a)

Skonengan

b)

Tali Air

c)

Kupingan

d)

Angkur

e)

Duk

9.

Yang tidak termasuk fungsi dari pemasangan kusen pintu, jendela, dan bouven pada bangunan ?

a)

Agar sirkulasi udara dapat terjadi

b)

Agar pencahayaan dapat diatur

c)

Agar bangunan tampak lebih indah

d)

Agar bangunan lebih kuat dan kokoh

e)

Agar bangunan nyaman dalam akses memasuki ruangan

10.

Agar dalam pemasangan kusen dinding tidak mengalami retak, atau kesen mengalami lengkungan pada ambang atasnya, maka perlu dipasang … diatas ambang ataskusen ?

a)

Ring Balok

b)

Balok Latey

c)

Balok Induk

d)

Balok Anak

e)

Plat Kanopi

11.

Langkah awal sebelum memulai mengoperasikan AutoCAD 2D hal yang perlu di persiapkan yaitu:

a)

Mengatur Multiline, Hatch, Design Centre

b)

Mengatur Block, Atribut, Etiket

c)

Mengatur Layer, Teks, Dimensi, Layout

d)

Mengatur Limits, Plot, Skala

e)

Mengatur Wipeout, Draworder, Layer

12.

Salah satu langkah Untuk membuat Rectange yaitu?

a)

RECTANGE →enter→@50,50→enter

b)

RECTANGE →enter→klik dilayar→@50,50,50,50→enter

c)

RECTANGE →enter→klik dilayar→@50→enter

d)

RECTANGE →enter→klik dilayar→@50,50→enter

e)

RECTANGE →enter→klik dilayar→@50.50→enter

13.

Perintah yang dipergunakan untuk menghapus obyek terpilih dari layar kerja adalah.

a)

Trim

b)

Erase

c)

Cut

d)

Extend

e)

Stretch

14.

Tampilan yang berfungsi sebagai sebuah tempat untuk mengetikkan perintah, nilai atau Shortcut yaitu?

a)

Layar Gambar

b)

Toolbar

c)

Command line

d)

Command Window

e)

Statusbar

15.

Perintah yang digunakan untuk membuat garis dengan panjang tertentu secara terhubung adalah;

a)

Line

b)

Polyline

c)

Erase

d)

Circle

e)

Arc

16.

Perintah di dalam autoCAD untuk memberikan arsiran pada suatu bidang adalah?

a)

BLOCK

b)

EXPLODE

c)

TRIM

d)

DESIGN CENTRE

e)

HATCH

17.

Satu satu status yang di gunakan untuk membuat garis menjadi lurus ke arah X dan Y adalah:

a)

Orthomode OFF

b)

Osnap ON

c)

Osnap OFF

d)

Lineweight ON

e)

Orthomode ON

18.

Untuk merubah satuan ukuran pada autocad dapat di awali dengan mengoperasikan perintah:

a)

Limits

b)

Stretch

c)

Units

d)

Publish

e)

Zoom – All

19.

Bagaimana langkah yang di lakukan untuk membuat garis dengan panjang 700 mm dan kemiringan 35° ?

a)

Ketik L enter, Klik di layar, masukkan Ukuran @700<35 enter

b)

Ketik L enter, Klik di layar, masukkan Ukuran @700>35 enter

c)

Ketik L enter, Klik di layar, masukkan Ukuran 700<35 enter

d)

Ketik L enter, Klik di layar, masukkan Ukuran 700>35 enter

e)

Ketik L enter, masukkan Ukuran @700<35 enter

20.

Satu satu status yang di gunakan untuk menampilkan tebal tipis garis yaitu adalah:

a)

Orthomode ON

b)

Orthomode OFF

c)

Osnap ON

d)

Lineweight ON

e)

Osnap OFF

21.

apa yang dimaksud dengan pengertian jalan

a)

prasarana transportasi darat yang diperuntukkan bagi lalu lintas

b)

prasarana transportasi laut yang diperuntukkan bagi lalu lintas

c)

prasarana transportasi udara yang diperuntukkan bagi lalu lintas

d)

prasarana transportasi laut yang diperuntukkan bagi lalu lintas

e)

prasarana transportasi darat yang diperuntukkan bagi pejalan kaki

22.

Klasifikasi jalan ada beberapa diantaranya jalan arteri, jalan kolektor, jalan lokal merupakan klasifikasi jalan berdasar

a)

bahan material

b)

administrasinya

c)

kelasnya

d)

fungsinya

e)

wewenangnya

23.

Klasifikasi jalan ada beberapa diantaranya jalan nasional, jalan kabuapten, jalan kota, jalan desa merupakan klasifikasi jalan berdasarkan

a)

bahan materialnya

b)

kelasnya

c)

fungsinya

d)

wewenangnya

e)

administrasinya

24.

Klasifikasi jalan ada beberapa diantaranya kelas I,kelas II dan kelas III a,III b, III c, merupakan klasifikasi jalan berdasar

a)

bahan materialnya

b)

wewenangnya

c)

kelasnya

d)

fungsinya

e)

administrasinya

25.

Jalan arteri dan kolektor yang dapat dilalui kendaraan bermotor dengan ukuran lebar tidak lebih 2.500 milimeter, ukuran panjang tidak lebih dari 18000 milimeter dan muatan sumbu terberat 10 ton...

a)

kelas I

b)

kelas III a

c)

kelas III C

d)

kelas II

e)

kelas III b

26.

gambar diatas merupakan gambar jalan..

a)

arteri

b)

lokal

c)

nasional

d)

kolektor

e)

provinsi

27.

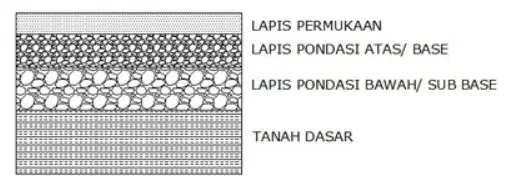

gambar diatas merupakan struktur perkerasan jalan..

a)

rigid pavement

b)

compossite pavement

c)

available pavement

d)

mac adam pavement

e)

flexible pavement

28.

Lapisan perkerasan lentur yang tepat dari susunan paling tepat dari bawah ke atas adalah...

a)

tanah dasar, pondasi bawah, pondasi atas, lapis permukaan

b)

tanah dasar, tanah urug, pondasi bawah, pondasi atas, lapis permukaan

c)

pondasi bawah, pondasi atas, lapis permukaan

d)

tanah urug, pondasi bawah, pondasi atas, lapis permukaan

e)

pondasi bawah, pondasi atas, lapis permukaan

29.

Batas bagian kanan kiri jalan yang biasa digunakan untuk pemberhentian kendaraan secara darurat disebut..

a)

trotoar

b)

bahu jalan

c)

pulau jalan

d)

lampu lalu lintas

e)

median

30.

Sudut kemiringan jalan yang dibuat dengan tujuan supaya air hujan dapat mengalir dengan baik ke selokan dengan kemiringan sebesar...

a)

3%

b)

5%

c)

4%

d)

0.1%

e)

0.3%

31.

Pengertian jembatan adalah..

a)

Jembatan adalah suatu konstruksi yang berfungsi untuk melewatkan lalu lintas yang terputus pada kedua ujungnya akibat adanya hambatan berupa: sungai / lintasan air, lembah, jembatan / jembatan kereta api yang menyilang dibawahnya

b)

Jembatan adalah suatu konstruksi yang berfungsi untuk melewatkan lalu lintas air yang tersendat akibat kemacetan yang ditimbulkan kepadatan lalu lintas

c)

Jembatan adalah suatu konstruksi yang berfungsi untuk melewatkan lalu lintas udara yang tersendat akibat kemacetan yang ditimbulkan kepadatan lalu lintas

d)

embatan adalah suatu konstruksi yang berfungsi untuk melewatkan pedestrian yang tersendat akibat kemacetan yang ditimbulkan kepadatan lalu lintas

e)

Jembatan adalah suatu konstruksi yang berfungsi untuk melewatkan pejalan kaki yang tersendat akibat kemacetan yang ditimbulkan kepadatan lalu lintas

32.

Pengertian klasifikasi jembatan adalah...

a)

pengelompokkan jembatan berdasarkan beberapa aspek yang mempengaruhi jembatan

b)

pengelompokkan manfaat berdasarkan beberapa aspek yang mempengaruhi jembatan

c)

pengelompokkan konstruksi beton berdasarkan beberapa aspek yang mempengaruhi jembatan

d)

pengelompokkan konstruksi jalan berdasarkan beberapa aspek yang mempengaruhi jembatan

e)

pengelompokkan jalan raya berdasarkan beberapa aspek yang mempengaruhi jembatan

33.

Klasifikasi jembatan dibagi menjadi 3 yaitu

a)

Klasifikasi jembatan berdasar sambungannya, berdasar materialnya dan berdasar strukturnya

b)

Klasifikasi jembatan berdasar pondasinya, berdasar materialnya dan menurut strukturnya

c)

Klasifikasi jembatan berdasar jumlahnya, berdasar materialnya dan menurut strukturnya

d)

Klasifikasi jembatan berdasar fungsinya, berdasar materialnya dan berdasar strukturnya

e)

Klasifikasi jembatan berdasar peganggan jembatan, berdasar materialnya dan menurut strukturnya

34.

Berikut ini yang merupakan klasifikasi jembatan berdasar fungsinya adalah...

a)

Jembatan jalan raya

b)

Jembatan Lengkung

c)

Jembatan baja

d)

Jembatan beton

e)

Jembatan bamboo

35.

Berikut ini yang merupakan klasifikasi jembatan berdasar materialnya adalah...

a)

Jembatan jalan raya

b)

Jembatan kelas A

c)

Jembatan khusus

d)

Jembatan beton

e)

Jembatan kereta api

36.

Berikut ini yang merupakan klasifikasi jembatan berdasar analisis strukturnya adalah

a)

Jembatan jalan raya

b)

Jembatan Lengkung

c)

Jembatan analisis tak tentu

d)

Jembatan beton

e)

Jembatan bamboo

37.

Berikut ini yang merupakan klasifikasi jembatan berdasar sifatnya adalah...

a)

Jembatan jalan raya

b)

Jembatan Lengkung

c)

Jembatan baja

d)

Jembatan sementara

e)

Jembatan bamboo

38.

Berikut ini merupakan pengertian jembatan jalan raya adalah...

a)

Jembatan untuk lalu lintas kendaraan bermotor

b)

Jembatan untuk menyangga pipa saluran air

c)

Jembatan untuk lalu lintas kendaraan bermotor dan kereta api

d)

Jembatan untuk lalu lintas kereta api

e)

Jembatan untuk lalu lintas pejalan kaki

39.

Berikut ini merupakan pengertian jembatan kombinasi adalah...

a)

Jembatan untuk lalu lintas kendaraan bermotor

b)

Jembatan untuk menyangga pipa saluran air

c)

Jembatan untuk lalu lintas kendaraan bermotor dan kereta api

d)

Jembatan untuk lalu lintas kereta api

e)

Jembatan untuk lalu lintas pejalan kaki

40.

Bagian jembatan yang sangat penting bertugas menyangga beban utama pada adalah...

a)

Ralling pegangan

b)

Gelagar jembatan

c)

Pembatas jembatan

d)

Pondasi jembatan

e)

Trotar
