SOAL UJIAN SEMESTER GANJIL TH 2025/2026 KONSENTRASI DPIB KLS XI

Total questions: 40

Worksheet time: 40mins

Name
Class
Date
1.

Hitunglah volume pekerjaan ring balok ukuran 15/20 dari gambar berikut ini dengan panjang ring balok 50 m

a)

0,15 M3

b)

1 M3

c)

1,5 M3

d)

0,2 M3

e)

0,3 M3

2.

Hitunglah volume pekerjaan pada pasangan dinding 1:2 diatas ini ukuran lebar dinding 3 m dan tinggi dinding 3,3 m.

a)

3,3 M2

b)

9,9 M2

c)

2,7 M2

d)

1,5 M2

e)

0,9 M2

3.

Hitunglah volume pekerjaan pada pada pasangan dinding 1:4 diatas ini ukuran lebar dinding 3 m dan tinggi dinding 3,3 m ……(Gbr 2)

a)

3,3 M2

b)

0,3 M2

c)

3 M2

d)

9 M2

e)

0,9 M2

4.

Hitunglah volume pekerjaan pada pada pasangan dinding 1:2 (Bagian yang diarsir) diatas ini ukuran lebar dinding 2 m dan tinggi dinding 3,3 m untuk bagian dinding kamar mandi……

a)

0,3 M2

b)

3,3 M2

c)

3,6 M2

d)

3 M2

e)

0,6 M2

5.

Hitunglah volume pekerjaan pada pasangan dinding 1:4 diatas ini dengan ukuran lebar dinding 2m dan tinggi 3,3 untuk bagian dinding kamar mandi.

a)

0,3 M2

b)

3,3 M2

c)

3,6 M2

d)

3 M2

e)

0,6 M2

6.

Diketahui ambang atas 1 m, ambang tengah 0,8 m, tinggi tiang 2,6 m. Hitunglah volume pekerjaan pada jenis pintu di atas menggunakan kusen ukuran 5/15 dengan jumlah 1 unit (Gbr 4)

a)

0,325 M2

b)

0,425 M2

c)

0,525 M2

d)

0,625 M2

e)

0,725 M2

7.

Diketahui ambang atas 1 m, ambang tengah 0,8 m, tinggi tiang 2,1 m. Hitunglah volume pekerjaan pada jenis pintu tersebut menggunakan kusen ukuran 5/15 dengan jumlah 1 unit

a)

0,055 M2

b)

0,045 M2

c)

0,035 M2

d)

0,025 M2

e)

0,015 M2

8.

Bagian struktural horizontal yang digunakan dalam rangka untuk menjangkau ruang terbuka dan memindahkan beban ke bagian vertikal, bagian ini disebut:

a)

Tiang Makelar

b)

Skor

c)

Kuda-Kuda

d)

Balok Tarik

e)

Balok apit

9.

Manakah yang bukan fungsi kuda-kuda atap?

a)

Memberikan bentuk pada atap

b)

Menopang beban atap

c)

Menyalurkan beban

d)

Meningkatkan stabilitas

e)

Menambah estetika atap

10.

Bagian struktural yang menyokong kaki kuda-kuda agar tidak melengkung dari beban yang ditimbulkan oleh balok gording, bagian ini disebut:

a)

Tiang Makelar

b)

Skor

c)

Kuda-Kuda

d)

Balok Tarik

e)

Balok apit

11.

Lapisan perkerasan jalan yang berfungsi menahan beban kendaraan dan menyebarkannya ke lapisan di bawahnya, serta berfungsi sebagai lapisan aus (ausan) adalah...

a)

Lapisan tanah dasar

b)

Lapisan Pondasi Bawah

c)

Lapisan Pondasi atas

d)

Lapisan Permukaan

e)

Lapisan tanah pilihan

12.

Bagian paling bawah dari struktur perkerasan jalan yang berupa permukaan tanah asli, permukaan galian atau permukaan timbunan yang dipadatkan adalah...

a)

a.         Lapisan pondasi bawah

b)

a.         Lapisan permukaan

c)

a.         Lapisan tanah dasar(subgrade)

d)

a.         Lapisan Pondasi atas

e)

a.         Lapisan aus

13.

Fungsi utama dari Lapisan Pondasi Bawah (Subbase Course) pada perkerasan jalan adalah, kecuali...

a)

Mengurangi tegangan yang ditimbulkan oleh beban lalu lintas.

b)

Menghemat pemakaian material lapis pondasi atas yang lebih mahal.

c)

Lapisan peresap air agar air tidak berkumpul di pondasi.

d)

Meneruskan beban ke lapisan tanah dasar.

e)

Sebagai lapisan aus yang langsung berhubungan dengan roda kendaraan.

14.

Konstruksi yang berfungsi untuk menghubungkan dua bagian jalan yang terputus oleh adanya rintangan (seperti sungai, lembah, atau jalan lain) adalah pengertian dari...

a)

Jalan Layang

b)

Jembatan

c)

Terowongan

d)

Viaduct

e)

Causeway

15.

Berdasarkan material strukturnya, jembatan yang memanfaatkan kombinasi baja dan beton bertulang untuk mencapai kekuatan dan kekakuan yang lebih tinggi disebut...

a)

Jembatan Beton

b)

Jembatan Baja

c)

Jembatan Kayu

d)

Jembatan Komposit

16.

Bagian struktur atas jembatan yang berfungsi sebagai lantai tempat lewatnya lalu lintas kendaraan adalah...

a)

Abutment (Pangkal Jembatan)

b)

Pier (Pilar)

c)

Girder (Gelagar)

d)

Bearing (Perletakan)

e)

Slab (Lantai Jembatan)

17.

Tujuan utama pemasangan Sambungan Muai (Expansion Joint) pada lantai jembatan yang panjang adalah untuk...

a)

Mencegah air masuk ke struktur bawah.

b)

Menyediakan ruang gerak bagi struktur akibat perubahan suhu dan beban.

c)

Meredam getaran akibat lalu lintas.

d)

Menghubungkan lantai jembatan dengan railing.

e)

Meningkatkan estetika jembatan.

18.

Sistem drainase pada konstruksi jalan dan jembatan yang berfungsi untuk menghilangkan air dari permukaan jalan adalah...

a)

Drainase Bawah Permukaan

b)

Drainase Melintang

c)

Drainase Permukaan

d)

Subdrain

e)

Cut-off Drain

19.

Bagian drainase permukaan yang berfungsi menampung dan mengalirkan air hujan dari permukaan jalan secara memanjang di sepanjang tepi jalan adalah...

a)

Gorong-gorong (Culvert)

b)

Selokan (Ditch)/Saluran Tepi

c)

Saluran Curam

d)

Cut-off Drain

e)

Interceptor Drain

20.

Konstruksi saluran yang dibuat melintang di bawah badan jalan untuk mengalirkan air dari satu sisi ke sisi lain disebut...

a)

Parit Intersepsi

b)

Selokan

c)

Gorong-gorong (Culvert)

d)

Drainase Tertutup

e)

Talang (Gutter)

21.

Pada gambar denah, pintu tidak diberi tanda arah bukaannya. Akibat yang paling mungkin terjadi adalah …

a)

Tukang bingung menentukan arah bukaannya

b)

Ukuran ruangan berubah

c)

Tinggi dinding bertambah

d)

Pintu harus diganti modelnya

e)

Dinding tidak bisa diplester

22.

Sebuah ruang berukuran 3,5 m × 4,2 m. Jika digambar dengan skala 1 : 75, berapa ukuran panjang 4,2 m pada kertas gambar?

a)
4,0 cm
b)

4,8 cm

c)

5,6 cm

d)

6,2 cm

e)

7,5 cm

23.

Pada gambar potongan terlihat tinggi plafon 2,8 m. Jika di lapangan dipasang hanya 2,5 m, akibatnya adalah …

a)

Ruangan terasa lebih pendek

b)

Ruangan menjadi lebih sejuk

c)

Atap tidak dapat dipasang

d)

Dinding menjadi lebih ringan

e)

Jendela otomatis lebih lebar

24.

Jika jendela digambar terlalu dekat ke sudut dinding (hanya 3 cm), maka masalah yang bisa muncul adalah …

a)

Tidak ada tempat untuk plesteran

b)

Warna jendela berubah

c)

Dinding bergeser posisinya

d)

Ukuran pintu otomatis mengecil

e)

Lantai tidak bisa dipasang keramik

25.

Ruang berukuran 4 m × 5 m akan dipasang keramik ukuran 50 × 50 cm. Berapa jumlah keramik yang dibutuhkan (tanpa cadangan)?

a)

60 keping

b)

70 keping

c)

80 keping

d)

90 keping

26.

Saat memasang keramik, lapisan dasar harus keras dan rata. Jika masih lembek saat keramik ditempel, maka akibatnya adalah …

a)

Keramik cepat terkelupas atau miring

b)

Warna keramik menjadi lebih gelap

c)

Dinding menjadi lebih tinggi

d)

Pemasangan pintu terhambat

e)

Lantai menjadi lebih licin

27.

Jarak antar kayu kasau adalah 50 cm. Panjang bangunan pada sisi atap adalah 8 meter. Berapa jumlah kayu kasau yang diperlukan pada satu sisi atap?

a)

14 buah

b)

15 buah

c)

16 buah

d)

17 buah

e)

18 buah

28.

Jika jarak kayu pada rangka atap dipasang terlalu jarang, apa yang mungkin terjadi?

a)

Genteng mudah melengkung dan bisa bocor

b)

Genteng menjadi semakin kuat

c)

Dinding berubah warnanya

d)

Lantai lebih cepat retak

e)

Pintu lebih mudah dibuka

29.

Ruang 3 m × 4 m akan dipasang plafon gypsum ukuran 120 × 240 cm. Berapa lembar gypsum yang dibutuhkan?

a)

3 lembar

b)

4 lembar

c)

5 lembar

d)

6 lembar

e)

7 lembar

30.

Sebuah rumah tidak menggunakan plafon sehingga rangka atap terlihat dari dalam. Kondisi ini dapat menyebabkan …

a)

Suhu ruangan lebih panas karena panas dari atap langsung masuk

b)

Lantai lebih cepat aus

c)

Warna genteng menjadi lebih gelap

d)

Ukuran jendela otomatis berubah

e)

Ruangan tidak bisa dipasang lampu

31.

Untuk membuat layer digunakan perintah…

a)

Klik icon layer → klik delete → ketik nama layer → enter

b)

Klik icon layer → klik new → ketik nama layer → enter

c)

Klik icon layer → klik curent → ketik nama layer → enter

d)

Klik icon layer → klik show detail → ketik nama layer → enter

e)

Klik icon layer → klik restore state → ketik nama layer → enter

32.

Perintah dalam AutoCad yang tepat digunakan untuk gambar dibawah ini adalah...

a)

Circle

b)

Rectangle

c)

Line

d)

Arc

e)

Fillet

33.

Penggunaan linetype pada layer berfungsi untuk…

a)

Mengatur ketinggian huruf

b)

Mengatur ketebalan garis

c)

Mengatur jenis garis yang dipergunakan

d)

Mengelompokkan obyek gambar

e)

Mengelompokkan huruf, dimensi, dan garis

34.

Ctrl jika dikombinasikan dengan tombol lain berfungsi untuk mengaktifkan beberapa perintah AutoCAD, misalnya kamu menekan tombol Ctrl + U, hal ini...

a)

Untuk mengaktifkan perintah New

b)

Untuk mengaktifkan perintah close

c)

Untuk mengaktifkan atau menonaktifkan fungsi object snap tracking dari AutoCAD

d)

Untuk mengaktifkan atau menonaktifkan fungsi polar dari AutoCAD

e)

Untuk mengaktifkan perintah select All

35.

Perhatikan gambar berikut. Langkah-langkah untuk menggambar dinding dengan tebal 15 cm seperti tampak pada gambar dengan acuan rata bagian atas (unit = cm) adalah…

a)

ML → Justifikation → Top → Scale → 15 →klikdinding kiri dan kanan → enter

b)

ML → Justifikation → Top → Scale → 0.15 → enter →klikdinding kiri dan kanan

c)

ML → Justifikation → Zero → Scale → 15 →klikdinding kiri dan kanan → enter

d)

ML → Justifikation → Zero → Scale → 0.15 →klikdinding kiri dan kanan → enter

e)

ML → Justifikation → Bottom → Scale → 15 → enter →klikdinding kiri dan kanan

36.

Seorang drafter menerima file gambar denah yang terlihat berantakan karena semua layer aktif memiliki warna yang sama (putih) dan ketebalan garis (lineweight) yang seragam. Jika drafter harus segera mencetak denah tersebut dengan standar gambar teknik yang membedakan garis dinding, as, dan dimensi, tindakan apa yang harus ia lakukan untuk mengatasi masalah ini sebelum mencetak?

a)

Mengubah Viewport model ke skala 1:50.

b)

Menggunakan perintah PURGE untuk membersihkan file dari layer yang tidak terpakai.

c)

Mengubah Color dan Lineweight pada setiap object secara individual.

d)

Membuat layer baru dengan properti yang benar, kemudian memindahkan semua object ke layer baru tersebut.

e)

Mengubah properti Color dan Lineweight pada setiap layer yang ada di Layer Properties Manager

37.

Langkah untuk memanggil file gambar autocad yang tersimpan di folder adalah...

a)

Format → open → pilih folder → tulis nama file → enter

b)

File → open → pilih folder → pilih file lama → enter

c)

File → new → pilih folder → pilih file → enter

d)

File → save → pilih folder → pilih file → enter

e)

File → open → pilih file → enter

38.

Untuk membagi garis menjadi beberapa bagian yang sama panjang digunakan perintah...

a)

Trim (tr)

b)

Measure (me)

c)

Polyline edit (pe)

d)

Distance (dist)

e)

Divide (div)

39.

Perintah untuk melanjutkan pembuatan garis dimensi seperti contoh dibawah ini adalah...

a)

Linear dimension

b)

Continue dimension

c)

Baseline dimension

d)

Angular dimension

e)

Aligned dimension

40.

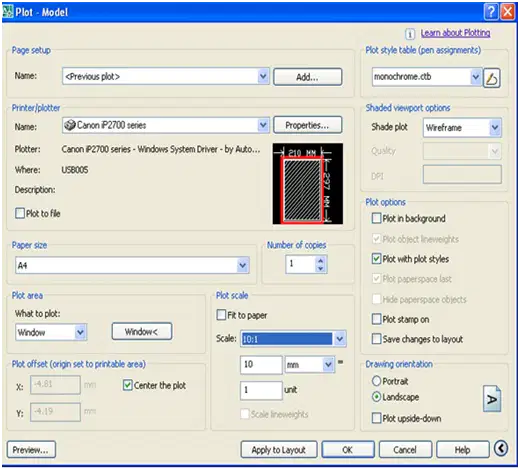

Gambar disamping merupakan kotak dialog Untuk….

a)

Mengedit gambar

b)

Menplotting gambar

c)

Meback-up gambar

d)

Me-rename gambar

e)

Mendelete gambar
