WorksheetsREMIDI PESASBA PKKR 2023
Total questions: 40
Worksheet time: 40mins
Name
Class
Date
1.
Dalam sebuah kendaraan (mobil) terdapat beberapa sistem seperti dibawah ini, sistem yang berfungsi untuk memercikan bunga api pada busi adalah…
a)
Sistem pengisian
b)
Sistem pengapian
c)
Sistem penerangan
d)
Sistem starter
e)
Sistem pengaman
2.
Percikan bunga api pada busi yang dihasilkan oleh sistem pengapian berfungsi untuk…
a)
Membakar bahan bakar
b)
Membakar udara
c)
Membakar campuran bahan bakar dan udara
d)
Membakar oli
e)
Membakar campuran bahan bakar dan oli
3.
Berikut adalah urutan proses kerja mesin 4 tak (langkah) yang benar…
a)
Buang – Isap – Kompresi – Usaha
b)
Isap – Buang – Kompresi – Usaha
c)
Kompresi – Usaha – Isap – Buang
d)
Kompresi – Isap – Usaha – Buang
e)
Isap – Kompresi – Usaha – Buang
4.
Pada langkah apa busi memercikkan bunga api ?
a)
Hisap
b)
Usaha
c)
Kompresi
d)
Buang
e)
Kompresi dan usaha
5.
Berikut adalah urutan kerja dalam sistem pengapian yang benar adalah…
a)
Bateray – Fuse – Kunci kontak – Coil – Distributor – Busi
b)
Bateray– Fuse – Kunci kontak – Resistor – Coil – Distributor – Busi
c)
Bateray – Fuse – Resistor – Coil – Distributor – Busi
d)
Bateray– Fuse - Kunci kontak – Coil – Resistor – Distributor – Busi
e)
Bateray – Fuse - Kunci kontak – Coil – Distributor – Busi
6.
Dibawah ini adalah komponen – komponen sistem pengapian, kecuali…
a)
Baterai
b)
Coil
c)
Distributor
d)
Busi
e)
Lampu
7.
Apakah komponen yang berfungsi untuk penyedia atau sumber arus listrik?
a)
Baterai
b)
Coil
c)
Distributor
d)
Busi
e)
Kunci kontak
8.
Apakah komponen yang berfungsi untuk menghubungkan dan memutuskan arus listrik dari baterai ke sirkuit primer?
a)
Baterai
b)
Coil
c)
Distributor
d)
Busi
e)
Kunci kontak
9.
Apakah komponen yang berfungsi untuk mentransformasikan tegangan baterai menjadi tegangan tinggi ( 5000 – 25.000 Volt )?
a)
Condensor
b)
Coil
c)
Platina
d)
Distributor
e)
Kunci kontak
10.
Apakah komponen yang berfungsi untuk menguhungkan dan memutuskan arus primer agar terjadi induksi tegangan tinggi pada sirkuit sekunder sistem pengapian?
a)
Condensor
b)
Coil
c)
Platina
d)
Distributor
e)
Kunci kontak
11.
Apakah komponen yang berfungsi untuk membagi dan menyalurkan arus tegangan tinggi ke setiap busi sesuai dengan urutan pengapian?
a)
Condensor
b)
Coil
c)
Platina
d)
Distributor
e)
Kunci kontak
12.
Apakah komponen yang berfungsi untuk meloncatkan bunga api listrik diantara kedua elektroda busi di dalam ruang bakar, sehingga pembakaran dapat dimulai?
a)
Baterai
b)
Coil
c)
Distributor
d)
Busi
e)
Kunci kontak
13.
Apakah komponen yang berfungsi untuk menyerap loncatan bunga api yang muncul dan terjadi pada breaker point di platina?
a)
Condensor
b)
Coil
c)
Platina
d)
Distributor
e)
Kunci kontak
14.
Fungsi dari fuse adalah…
a)
Untuk pengaman apabila terjadi hubung singkat
b)
Untuk memutus arus listrik
c)
Untuk menghubungkan arus listrik
d)
Memutus dan menghubungkan arus listrik
e)
Untuk memutus kabel
15.
Fungsi kunci kontak pada sistem pengapian adalah…
a)
Untuk memutus dan menghubungkan arus listrik
b)
Untuk memutus arus listrik
c)
Untuk menghubungkan arus listrik
d)
Untuk memutus kabel
e)
Untuk menghubungkan kabel
16.
Terminal yang terdapat pada kunci kontak, kecuali…
a)
ST
b)
B
c)
ACC
d)
OFF
e)
IG
17.
Urutan pengapian pada mesin 4 silinder adalah…
a)
1-2-3-4
b)
2-1-4-3
c)
1-4-3-2
d)
2-3-4-1
e)
1-3-4-2
18.
Kapasitor (kondensator) pada sistem pengapian berfungsi untuk…
a)
Meperbesar arus listrik
b)
Mengurangi arus listrik
c)
Menghilangkan arus listrik
d)
Menyimpan arus listrik sementara
e)
Semua salah
19.
Sudut dwell adalah besarnya sudut putaran hubungan distributor saat platina dalam kondisi…
a)
Membuka sebagian
b)
Menutup sebagian
c)
Menutup
d)
Membuka dan menutup
e)
Membuka
20.
Fungsi dari sistem starter pada kendaraan adalah...
a)
Memicu kemagnetan ketika ada arus
b)
Meneruskan putaran roda ke transmisi
c)
Pemutus dan penghubung putaran ke engine
d)
memberikan tenaga putar bagi mesin untuk memulai siklus kerja mesin
e)
Pencegah terjadinya kerugian arus
21.
Berikut adalah komponen utama pada elektrik starter kecuali…
a)
Igniton Switch
b)
Capasitor
c)
Magnetic Switch
d)
Fuse
e)
Motor Listrik
22.
Apakah komponen yang berfungsi untuk melepaskan dan menghubungkan gigi pinion untuk mencapai ring gear flywheel serta mengalirkan arus listrik yang cukup besar melalui terminal utama?
a)
Armature
b)
Selenoid( Magnetic Switch
c)
Drive Lever
d)
Field Coil
e)
Yoke
23.
Apakah komponen yang berfungsi untuk mengubah energi listrik menjadi energi mekanik yang
bergerak dan berputar?
a)
Armature
b)
Selenoid( Magnetic Switch
c)
Drive Lever
d)
Field Coil
e)
Yoke
24.
Apakah komponen yang berfungsi untuk Meneruskan arus listrik dari field coil ke armature coild menuju masa melalui komutator?
a)
Armature
b)
Selenoid( Magnetic Switch
c)
Drive Lever
d)
Field Coil
e)
Brush(sikat)
25.
Meneruskan arus listrik dari field coil ke armature coild menuju masa melalui komutator, fungsi dari....
a)
Drive lever
b)
Brush
c)
Yoke
d)
Terminal 30
e)
Pole core
26.
Perkaitan motor starter dan crakshaft ditengahi starter clutch, fungsi starter clutch adalah....
a)
Mencegah terjadinya perpindahan perputaran mesin ke armature
b)
Untuk meningkatkan medan magnet
c)
Tempat untuk mengikat pole core
d)
Untuk menopang field coil
e)
Sebagai pengaman putaran engine
27.
Bagian yang mempertahankan plunyer pada magnetic switch (selenoid) motor starter tetap
menghubungkan terminal 30 dengan terminal C sesaat setelah pinion gear berkaitan penuh
adalah…
a)
Primary coil
b)
Secondary coil
c)
Pull-in coil
d)
Hold-in coil
e)
Field coi
28.
Bagian yang menggerakan plunyer pada magnetic switch motor starter untuk menghubungkan
terminal 30 dengan terminal C sesaat setelah kunci kontak "ON" adalah…
a)
Primary coil
b)
Secondary coil
c)
Pull-in coil
d)
Hold-in coil
e)
Field coi
29.
Komponen yang berfungsi untuk mendorong gigi pinion ke arah berkaitan dan menarik ke arah melepas fly wheel adalah…
a)
Armature Brake
b)
Starter Clutch
c)
Drive Lever
d)
Drive Spring
e)
Yoke
30.
Fungsi dari kumparan field coil pada pole and yoke yang terdapat pada motor stator adalah...
a)
Memutarkan motor starter agar dapat bekerja
b)
Menghubungkan terminal 30 dan C melalui plunyer
c)
Menghubungkan arus yang menuju ke massa
d)
Menghambat arus listrik yang menuju armature coil
e)
Menhasilkan kemagnetan pada rumah motor starter
31.
Dasar kerja motor starter pada mobil adalah
a)
Magnit permanen
b)
Magnit sementara
c)
Medan kutup
d)
Medan magnit
e)
Medan magnit AC dan DC
32.
Pilihlah pernyataan dibawah ini yang paling tepat
a)
Motor starter pada Mobil menggunakan energi listrik DC
b)
Motor starter pada Mobil menggunakan menggunakan listrik AC
c)
Motor starter pada mobil menggunakan energi mekanik
d)
Motor starter pada mobil menggunakan energy listrik AC dan DC
e)
Motor starter pada mobil menggunakan energi mekanik dan thermis
33.
Bagian mesin yang diputar motor starter adalah
a)
Poros propeller
b)
Poros engkol
c)
Poros nok
d)
Poros roda
e)
Poros transmisi
34.
Apakah nama komponen pada gambar berikut
a)
Armature
b)
Selenoid( Magnetic Switch
c)
Drive Lever
d)
Field Coil
e)
Brush(sikat)
35.
Apakah nama komponen pada gambar berikut
a)
Armature
b)
Selenoid( Magnetic Switch
c)
Drive Lever
d)
Field Coil
e)
Brush(sikat)
36.
Apakah nama komponen pada gambar berikut
a)
Armature
b)
Selenoid( Magnetic Switch
c)
Drive Lever
d)
Field Coil
e)
Brush(sikat)

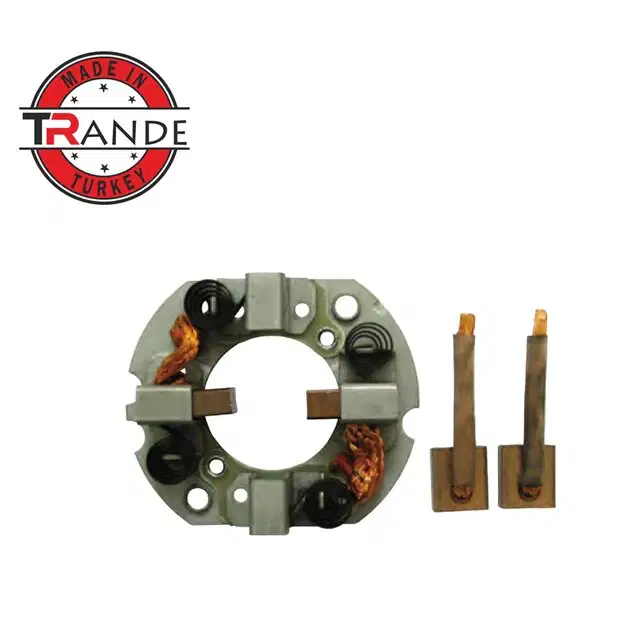

37.
Apakah nama komponen pada gambar berikut
a)
Armature
b)
Selenoid( Magnetic Switch
c)
Drive Lever
d)
Field Coil
e)
Brush(sikat)
38.
Apakah nama komponen pada gambar berikut
a)
Armature
b)
Selenoid( Magnetic Switch
c)
Drive Lever
d)
Field Coil
e)
Brush(sikat)

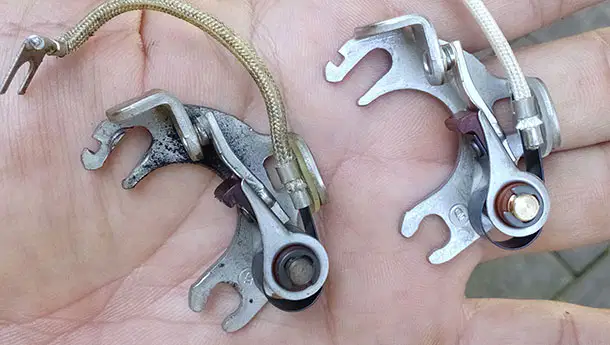

39.
Apakah nama komponen pada gambar berikut
a)
Condensor
b)
Coil
c)
Platina
d)
Distributor
e)
Kunci kontak
40.
Apakah nama komponen pada gambar berikut
a)
Condensor
b)
Coil
c)
Platina
d)
Distributor
e)
Kunci kontak
