WorksheetsPEMELIHARAAN KELISTRIKAN KENDARAAN RINGAN
Total questions: 38
Worksheet time: 19mins
Komponen utama dalam sistem starter adalah .....
Baterai, sakelar starter, dan motor starter
Baterai, dinamo, dan motor starter
Baterai, busi, dan motor starter
Aki, busi, dan dinamo
Fungsi utama dari motor starter adalah ....
Memutar poros engkol mesin saat start
Menghasilkan arus listrik untuk sistem pengapian
Menyimpan energi listrik untuk starter
Mengatur tegangan listrik dalam sistem kelistrikan
Berikut adalah beberapa komponen penting dalam motor starter, kecuali...
Armature
Field coil
Commutator
Flywheel
Apa yang terjadi Saat kunci kontak diputar ke posisi start?
Arus listrik mengalir dari baterai ke motor starter, memutar poros engkol mesin.
Arus listrik mengalir dari dinamo ke motor starter, memutar poros engkol mesin.
Arus listrik mengalir dari koil pengapian ke busi, menghasilkan percikan api.
Arus listrik mengalir dari aki ke dinamo, menghasilkan arus listrik yang lebih besar.
Apa yang dimaksud dengan "overrunning clutch" pada motor starter?
Kopling yang memungkinkan poros engkol mesin untuk berputar bebas saat start.
Kopling yang memungkinkan motor starter untuk terus berputar setelah mesin hidup.
Kopling yang menghubungkan motor starter dengan baterai.
Kopling yang menghubungkan motor starter dengan dinamo.
Apa yang akan terjadi jika motor starter tidak dapat bekerja dengan baik?
Mesin tidak dapat dihidupkan.
Lampu indikator baterai menyala.
Suara mesin kasar saat start.
Semua jawaban di atas benar.
Tanda-tanda apa yang menunjukkan bahwa motor starter perlu diperbaiki?
Asap keluar dari motor starter.
Suara starter terdengar kasar atau berisik.
Mesin sulit dihidupkan.
Semua jawaban di atas benar.
Berapa lama waktu yang dibutuhkan untuk memutar poros engkol mesin saat start?
3-5 detik
5-10 detik
1-2 detik
Lebih dari 10 detik
Gambar disamping menjelaskan tentang pengujian....
Pull in coil
Hold in coil
Pengujian tanpa beban
Pengujian dengan beban
Tipe motor starter yang paling umum digunakan pada kendaraan modern adalah....
Motor starter seri
Motor starter shunt
Motor starter komposit
Motor starter induksi
Gambar disamping menjelaskan tentang....
Pengukuran nilai tahanan komutator
Pengecekan hubungan terbuka antar lamel komutator
Pengecekan hubungan terbuka field coil
Pengecekan hubungan ground test

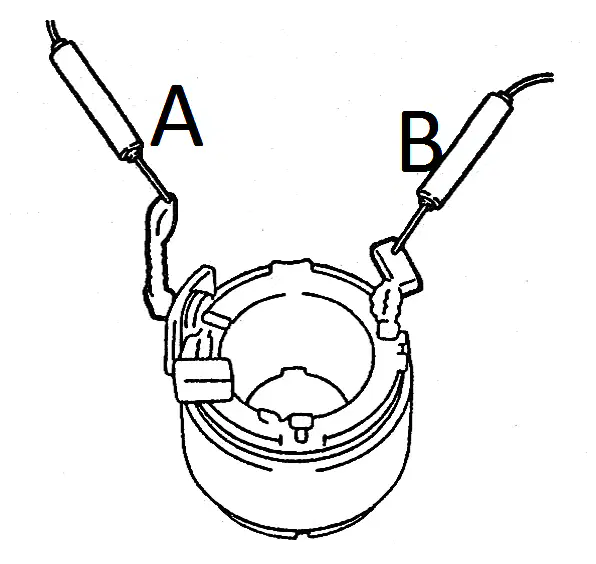

Gambar disamping menjelaskan tentang....
Pengecekan hubungan terbuka field coil
Pengecekan hubungan massa field coil
Pengecekan hubungan terbuka armature
Pengecekan hubungan masa armature
Gambar disamping menjelaskan tentang.....
Pengujian Pull in coil
Pengujian Hold in coil
Pengujian tanpa beban
Pengujian dengan arus listrik
Apabila hasil pengukuran panjang brush kurang dari limit yang direkomendasikan, maka akan terjadi....
Dinato starter mati
Dinamo starter berputar pelan
Dinamo starter tidak kuat memutar flywhell
Semua jawaban benar
Pada gambar disamping, nomor 1 menunjukkan...
Yoke Assy
Field Coild
Pole Core
Armature
Fungsi utama alternator pada sistem pengisian adalah....
Menyimpan energi listrik
Mengubah energi mekanik menjadi energi listrik
Mengatur tegangan dan arus listrik
Memicu sistem starter
Regulator pada sistem pengisian berfungsi untuk....
Menurunkan tegangan listrik
Meningkatkan tegangan listrik
Mengubah arus listrik menjadi arus bolak-balik
Menjaga kestabilan tegangan dan arus listrik
Indikator baterai pada dashboard menunjukkan....
Tegangan aki
Arus aki
Kondisi aki
Kadar air aki
Sistem pengisian aki pada mobil modern umumnya menggunakan sistem...
AC
DC
Hybrid AC/DC
Pulsa Lebar
Fungsi dioda pada sistem pengisian aki adalah.....
Mengubah arus bolak-balik menjadi arus searah
Mencegah arus balik dari aki ke dinamo
Meningkatkan tegangan listrik
Menurunkan tegangan listrik
Hubungan arah arus listrik , arah flux magnet dan arah gerakan motor dapat dijelaskan dengan menggunakan kaidah ....
Jari telunjuk kanan Fleaming
Tangan kiri Fleaming
Ibu jari kiri Fleaming
Ibu jari kanan Fleaming
Tegangan pengisian yang terlalu rendah pada sistem pengisian dapat disebabkan oleh ....
Kumparan voltage regulator putus
Tegangan baterai rendah
Pegas voltage regulator disetel terlalu keras
Belt keras atau kendor
Hasil pemeriksaan system pengisian regulator mekanik menunjukan arus pengisian terlalu besar. Metode untuk mengurangi arus pengisian adalah ....
Mengurangi tegangan pegas voltage regulator
Mengurangi tegangan pegas voltage relay
Menambah kapasitas arus diode yang digunakan
Menambah nilai resistor
Gambar di samping menunjukkan pemeriksaan diode positip pada alternator dengan menggunakan ohmmeter, hasil penunjukan yang menyatakan baik adalah ....
Jarum penunjuk bergerak ke kanan
Ada hubungan dengan nilai lebih dari 5K Ohm
Jarum penunjuk tidak bergerak
Ada hubungan dengan nilai lebih dari 0,5K Ohm
Tujuan pemeriksaan sistem pengisian alternator dengan IC regulator pada gambar di bawah adalah ....
Mengetahui besar tegangan pengisian
Mengetahui tahanan kabel pengisian
Mengetahui kinerja sistem pengisian
Mengetahui voltage drop kabel pengisian
Baterai dikatakan siap digunakan dalam kendaraan apabila mempunyai berat jenis elektrolit sebesar .....
1.260-1.280
1.200-1.230
1.180-1.200
1.290-1.300
Perbedaan baterai dengan generator yaitu....
Baterai dapat menyimpan arus listrik
Generator dapat menyimpan arus listrik
Baterai dapat menghasilkan arus listrik
Generator tidak dapat mengahislkan arus listrik
Pada sistem pengisian, komponen yang berfungsi untuk menstabilkan tegangan pengisian adalah....
Voltage relay
Voltage regulator
Terminal IG regulator
Terminal B regulator
Suatu komponen bisa dikatakan baterai apabila....
Dapat menyimpan arus listrik
Dapat menghasilkan arus listrik
Dapat menyimpan dan menghasilkan arus listrik
Semua jawaban benar
Pada sistem starter, terminal C pada dinamo starter dihubungkan dengan....
Kumparan field coil
Terminal ST kunci kontak
Terminal B kunci kontak
Terminal B baterai
Tahanan balast atau eksternal rensistor pada sistem pengapian konvensional mempunyai tahanan sebesar...
2 Ohm
3 Ohm
4 Ohm
5 Ohm
Kegunaan tahanan balast pada sistem pengapian konvensional yaitu....
Menghambat arus listrik yang masuk ke coil sehingga coil tidak cepat panas
Menstabilkan kinerja busi pada saat pengapian
Menghambat arus yang masuk ke condensor
Menstabilkan arus yang masuk ke platina sehingga celah membuka dan menutup platina konstan
Besarnya hambatan pada lilitan primer coil pengapian apabila tidak menggunakan internal resistor adalah....
2.3-4 Ohm
2-2.3 Ohm
1.6-1.9 Ohm
1.3-1.6 Ohm
Perbedaan lilitan primer dan sekunder pada coil pengapian yaitu....
Lilitan primer terdiri dari 400 gulungan sedangan lilitan sekunter terdiri dari 30.000 gulungan
Penampang lilitan primer lebih besar dibandingkan dengan lilitan sekunder.
Lilitan primer mengubah listrik menjadi medan magnet sedangkan lilitan sekunder merubah induksi menjadi tegangan tinggi
Semua jawaban benar
Fungsi komponen sistem pengapian konvensional yang memutuskan dan menghubungkan arus yang mengalir ke kumparan primer serta membangkitkan tegangan induksi pada komparan sekunder adalah....
Platina
Vacum advancer
Governor advancer
Condenser
Yang dimaksud dengan sudut dwell adalah....
Sudut cam distributor pada saat platina mulai menutup dan sampai platina mulai membuka
Sudut putar cam distributor dan saat platina mulai membuka sampai mulai membuka pada tonjolan berikutnya
Sudut putar cam distributor dan saat platina mulai menutup sampai mulai membuka pada tonjolan berikutnya
Sudut cam distributor pada saat platina mulai membuka dan sampai platina mulai menutup

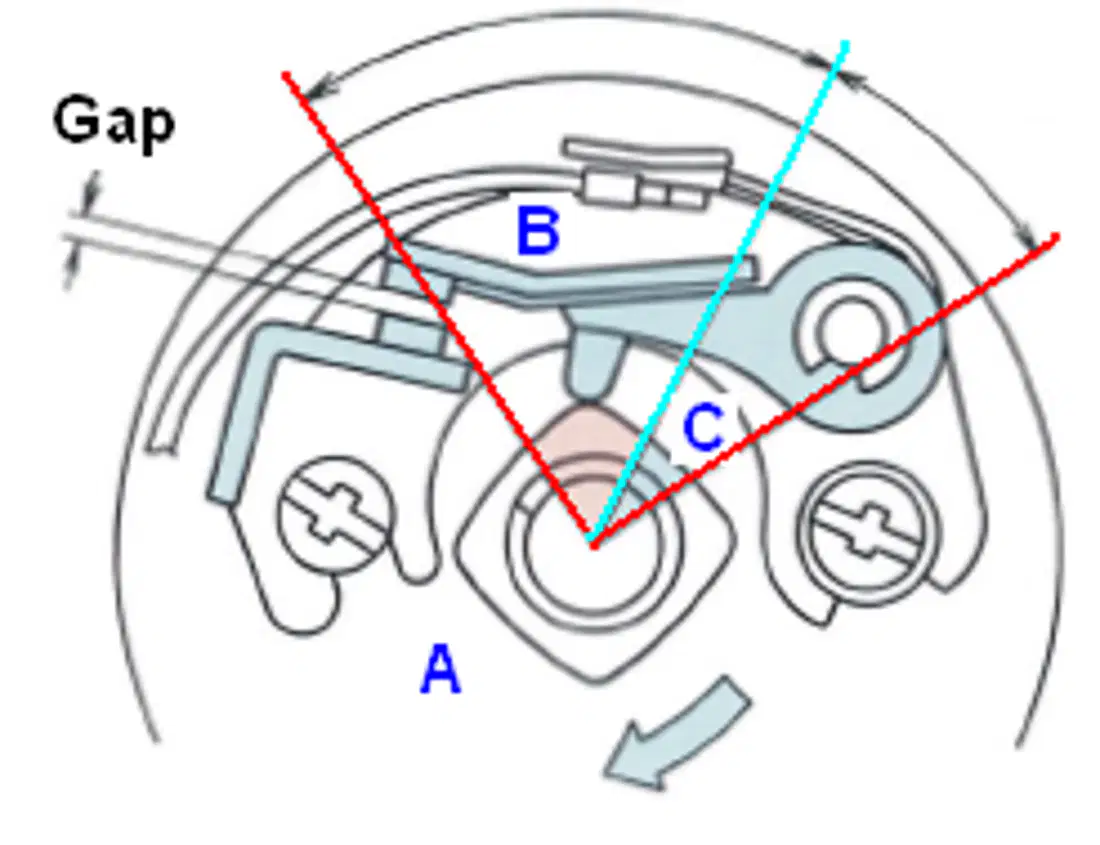

Dari gambar disamping menjelaskan tentang ....
Sudut dwell
Sudut pengapian
Governor advancer
Vacum advancer

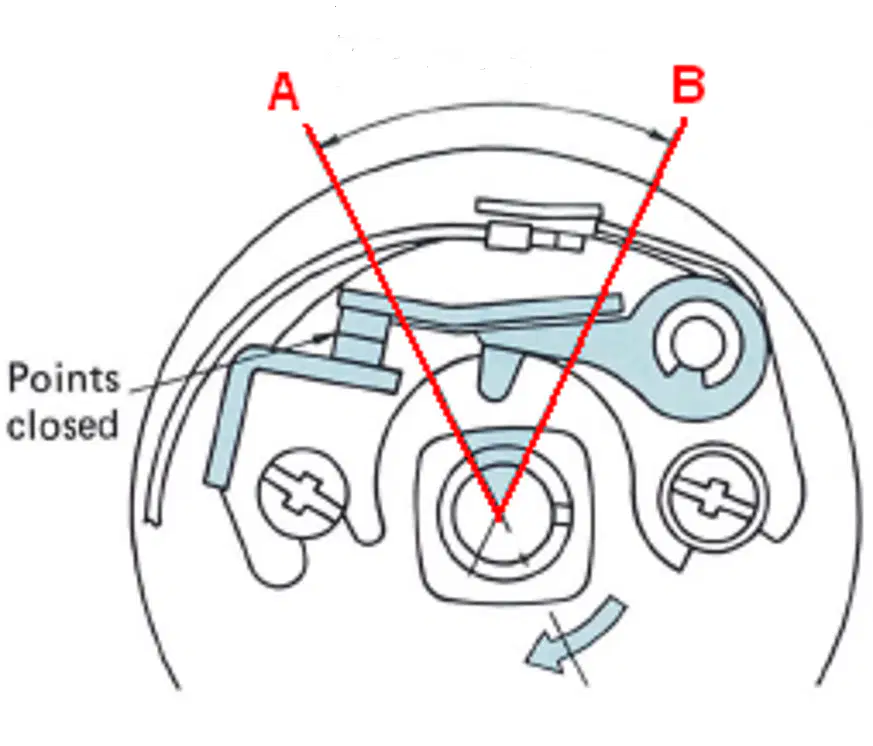

Gambar disamping merupakan penjelasan dari....
Sudut dwell
Sudut pengapian
Governor advancer
Vacum advancer
