Worksheets28-05-2026 elm03
Total questions: 41
Worksheet time: 1hrs 2mins
Podczas użytkowania siłownika hydraulicznego zauważono niewielkie rysy na tłoczysku. Rysy należy usunąć przez
chromowanie.
lutowanie.
spawanie.
polerowanie.
Która kolejność wykonywania instalacji sprężonego powietrza z przewodów poliamidowych jest prawidłowa?
Wymierzenie długości odcinka przewodu, cięcie przewodu, gratowanie krawędzi, montaż złączki.
Cięcie przewodu, gratowanie krawędzi, montaż złączki, wymierzenie długości odcinka przewodu.
Gratowanie krawędzi, wymierzenie długości odcinka przewodu, cięcie przewodu, montaż złączki.
Cięcie przewodu, gratowanie krawędzi, wymierzenie długości odcinka przewodu, montaż złączki.
Mechanizm przedstawiony na rysunku zapewnia członowi napędzanemu (element w kolorze czerwonym)
multiplikację przełożenia.
ruch ciągły.
multiplikację obrotów.
ruch przerywany.
Który z przedstawionych na rysunkach elementów należy zastosować celem dostarczenia z powietrzem oleju do smarowania części ruchomych w elementach układu pneumatycznego?
Na rysunku przedstawiono schemat
zasilacza liniowego.
filtra selektywnego.
zasilacza impulsowego.
filtra zaporowego.
Jakie stany powinny się pojawić na kolejnych wyjściach bramek Q1, Q2, Q3, Q podczas sprawdzania przedstawionego układu po podaniu stanów wysokich na wejścia A i B?
Q1=1, Q2=0, Q3=0, Q=1
Q1=0, Q2=1, Q3=1, Q=0
Q1=0, Q2=0, Q3=0, Q=0
Q1=1, Q2=1, Q3=1, Q=1
Zmiana parametrów którego z elementów układu pneumatycznego przedstawionego na rysunku wpłynie na prędkość wsuwania tłoczyska siłownika pneumatycznego?
1V2
1V1
B1
B2
Pokazany na rysunku układ sterowania siłownikiem pneumatycznym składa się z dwóch czujników położenia i sterownika PLC. Układ uruchamiany jest przyciskiem monostabilnym. Ile wejść i wyjść cyfrowych należy wykorzystać w sterowniku?
1 wejście, 1 wyjście.
2 wejścia, 2 wyjścia.
3 wejścia, 1 wyjście.
1 wejście, 3 wyjścia.
Interfejs sieciowy, symbolicznie przedstawionego na rysunku komputera, z zainstalowanym oprogramowaniem do programowania sterowników PLC, posiada przypisany adres IP 192.168.100.2. Który z podanych adresów IP należy nadać sterownikowi aby mógł komunikować się z komputerem?
192.168.101.3
192.168.100.2
192.168.99.2
192.168.100.3

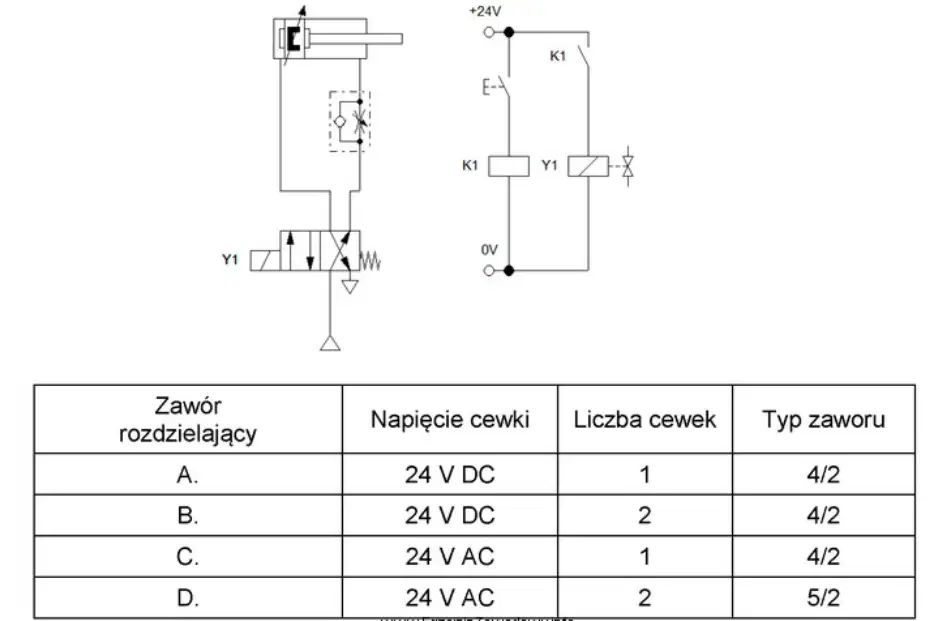

Wskaż na podstawie schematu układu elektropneumatycznego, którym rozdzielaczem należy zastąpić uszkodzony zawór.
A
B
C
D
Którą z wymienionych metod obróbki skrawaniem wykonuje się narzędziem przedstawionym na rysunku?
Struganie.
Gwintowanie.
Przeciąganie.
Toczenie.
Na podstawie danych znamionowych prądnicy tachometrycznej określ, jaką wartość napięcia będzie wskazywał woltomierz na wyjściu prądnicy, jeżeli wirnik obraca się z prędkością 4800 obr/min.
18V
60V
48V
12,5V
Którego z przetworników temperatury należy użyć w układzie mechatronicznym, jeżeli:
- elementem sensorycznym w układzie jest czujnik Pt 100,
- przetwornik będzie zasilany z zasilacza wewnętrznego sterownika PLC (24 V DC),
- wyjście przetwornika podłączone będzie do wejścia analogowego 4 do 20 mA sterownika,
- układ pomiarowy będzie zamontowany na zewnątrz hali produkcyjnej?
7NG3211-PKL00
7NG3211-PT100
7NG3211-PNC00
7NG3211-PN100

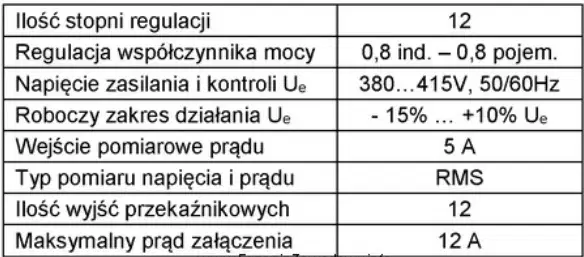

Jakim napięciem powinien być zasilany cyfrowy mikroprocesorowy regulator DCRK 12 przeznaczony do kompensacji współczynnika mocy w układach napędów elektrycznych, o danych znamionowych zamieszczonych w tabeli?
230 V AC
400 V AC
230 V DC
400 V DC
Z którego układu sieciowego należy zasilać urządzenie mechatroniczne, jeżeli na schemacie sieć zasilającą oznaczono symbolem 400 V ~ 3/N/PE?
TN - S
TI
TT
TN - C
Które nastawy muszą zostać wybrane w oknie konfiguracyjnym timera, aby załączał swoje wyjście na 5 sekund od momentu podania na jego wejście logicznej jedynki?
Timer Type: TP, Time Base: 1 ms, Preset: 500
Timer Type: TOF, Time Base: 10 ms, Preset: 50
Timer Type: TON, Time Base: 100 ms, Preset: 50
Timer Type: TP, Time Base: 1 s, Preset: 5

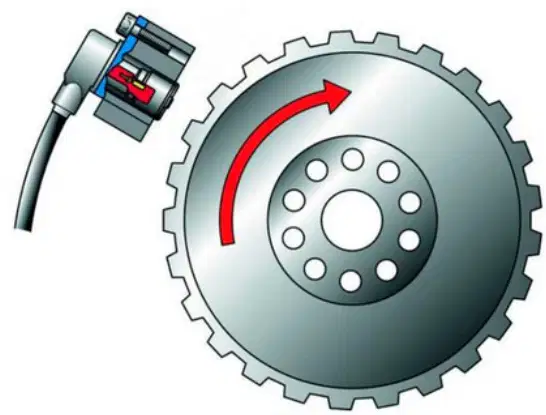

Do pomiaru prędkości obrotowej wirującego elementu w sposób przedstawiony na rysunku zastosowano czujnik
indukcyjny.
temperatury.
ultradźwiękowy.
stroboskopowy.

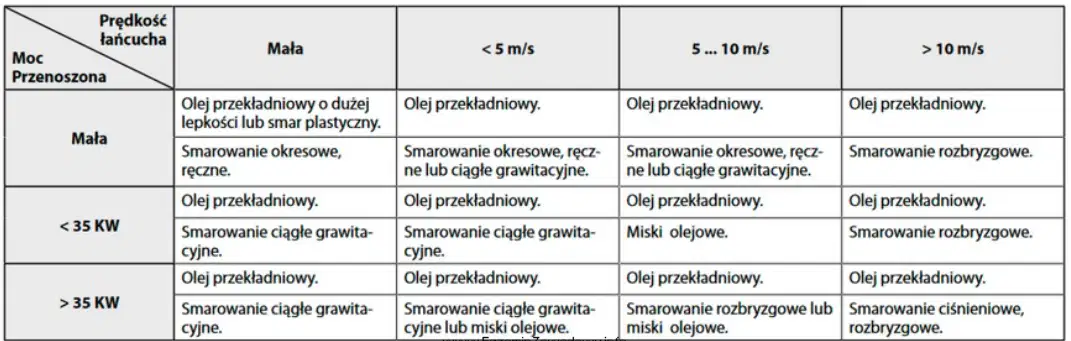

Do smarowania przekładni łańcuchowej przenoszącej moc 30 kW, w której łańcuch ma prędkość liniową 12 m/s, należy zastosować technikę smarowania
rozbryzgowego.
okresowego, ręcznego.
ciśnieniowego.
ciągłego grawitacyjnego.
Która ze struktur języka IL zostanie wyświetlona w edytorze, po wykonaniu konwersji programu z języka LD na IL?
Oględziny instalacji hydraulicznej obejmują
wymianę filtra oleju w układzie.
wymianę rozdzielacza.
sprawdzenie stanu przewodów.
pomiar natężenia prądu obciążenia pompy.
Który element silnika prądu stałego oznaczono cyfrą 1?
Komutator.
Magnes.
Wał.
Szczotkę.
Jak często należy przeprowadzać przeglądy techniczne urządzeń i systemów mechatronicznych?
Co najmniej raz w roku.
Zgodnie z planem przeglądów.
Regularnie, raz na pięć lat.
Co dwa lata.
Do którego portu komputera PC należy podłączyć przedstawiony na rysunku przewód komunikacyjny?
LPT
USB
RS232
PS/2
Który timer użyty w programie tylko jeden raz realizuje działanie zgodnie z przedstawionym diagramem?
TON
TOF
TP
TONR
Symbol "S1" na tabliczce znamionowej silnika indukcyjnego oznacza
pracę ciągłą.
klasę izolacji uzwojenia.
dopuszczalną temperaturę otoczenia.
rodzaj chłodzenia silnika.

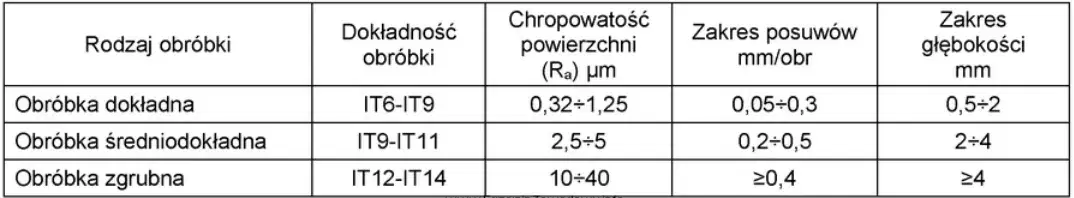

Na podstawie przedstawionych danych katalogowych narzędzia skrawającego wskaż wartość głębokości warstwy skrawanej, którą należy ustawić w obrabiarce CNC dla obróbki zgrubnej.
0,5 mm
0,8 mm
2,0 mm
5,0 mm
W jakiej kolejności należy załączać styczniki, aby rozruch silnika indukcyjnego, pierścieniowego przebiegł łagodnie i bezpiecznie?
K1, K11, K12, K13
K11, K12, K13, K1
K13, K12, K11, K1
K1, K13, K12, K11
Którego czujnika należy użyć do monitorowania temperatury uzwojeń silnika elektrycznego?
Tensometru.
Warystora.
Hallotronu.
Termistora.
Ciągły pomiar wibracji silnika elektrycznego w układzie napędowym i analiza widma drgań pozwalają na wczesne wykrycie
zwarcia w uzwojeniach stojana lub wirnika.
przerwy w obwodzie zasilania silnika.
uszkodzenia łożysk.
pogorszenia się stanu izolacji uzwojeń stojana lub wirnika.
Które urządzenie zastosowano do badania instalacji sprężonego powietrza?
Kamerę termowizyjną.
Pirometr przenośny.
Detektor nieszczelności.
Endoskop cyfrowy.
Który typ kinematyki ma robot o kierunkach przemieszczenia elementów i przestrzeni roboczej przedstawionych na rysunku?
RRT
TTT
RRR
RTT
Którą zmianę należy wprowadzić w programie przedstawionym na rysunku, aby po wciśnięciu przycisku normalnie otwartego S1 wyjście Q timera zostało aktywowane i dezaktywowane 20 sekund po zwolnieniu przycisku S1?
Zmienić typ timera na TON z parametrem PT = 200.
Zmienić typ timera na TON z parametrem PT = 20.
Zmienić parametr PT na 200 bez zmiany typu timera.
Zmienić parametr ET na %VW20 bez zmiany typu timera.
Który z przebiegów przedstawia prawidłowe stany wyjścia Q0.1 dla stanów wejść I0.0 i I0.1, jeżeli zależność pomiędzy zmiennymi opisana jest programem?
A
B
C
D
Zgodnie ze schematem układu sterowania przedstawionym na rysunku w układzie należy zastosować dwa czujniki magnetyczne
NPN NO
PNP NC
PNP NO
NPN NC
Aby zmienić skok gwintu należy zmienić wartość liczbową przy literze adresowej
F (prędkość posuwu)
D (korektor narzędzia)
Q (promień wodzący)
T (wybór narzędzia)
W układzie zastosowano przycisk S1 (z samoczynnym powrotem, NO). Zwolnienie naciśniętego przycisku powinno uruchomić odmierzenie czasu 3 sekund. Który fragment programu zapewnia realizację opisanego działania?
A
B
C
D
Do pracy urządzenia przedstawionego na schemacie niezbędne jest zasilanie
pneumatyczne.
hydrauliczne.
elektryczne i hydrauliczne.
elektryczne i pneumatyczne.
Które przebiegi czasowe układu kombinacyjnego odpowiadają układowi kombinacyjnemu realizującemu funkcję
A
B
C
D
Elementy wykonane z tworzywa sztucznego wykrywa czujnik
pojemnościowy.
magnetyczny.
piezoelektryczny.
indukcyjny.
Jak często należy przeprowadzać przeglądy techniczne instalacji elektrycznych?
Raz na dwa lata.
Co najmniej raz w roku.
Regularnie, minimum co pięć lat.
Co trzy lata.
Jakie są najczęstsze przyczyny uszkodzeń przewodów w układzie elektrycznym?
Przeciążenie prądowe.
Wysoka temperatura otoczenia.
Wilgoć.
Wibracje.
