PAS CNC XII 2025-2026 (sesi 1)

Total questions: 41

Worksheet time: 54mins

Name
Class
Date
1.

Perintah gerak cepat tanpa

menyayat adalah fungsi perintah...

a)

G00

b)

G01

c)

G02

d)

G03

2.

Mesin frais CNC GSK 218 MC mempunyai 3 sumbu, yaitu

a)

N,G,X

b)

G,X,Y

c)

X,Y,Z

d)

Y,Z,F

3.

Pada mesin frais CNC GSK 218 MC sumbu untuk gerakan menyamping diberi kode ...

a)

Z

b)

X

c)

Y

d)

F

4.

Pada mesin frais CNC GSK 218 MC sumbu untuk gerakan melintang diberi kode ...

a)

X

b)

Z

c)

G

d)

Y

5.

Pada mesin frais CNC GSK 218 MC sumbu untuk gerakan vertikal diberi kode ...

a)

X

b)

G

c)

Y

d)

Z

6.

Perintah untuk memutar spindel searah jarum jam ditulis dengan kode...

a)

M00

b)

M03

c)

M05

d)

M06

7.

Perintah untuk menghentikan putaran spindel ditulis dengan kode...

a)

M00

b)

M03

c)

M05

d)

M06

8.

Perintah untuk mengawali pemograman absolute ditulis dengan kode...

a)

G90

b)

G91

c)

M90

d)

M91

9.

Perintah untuk mengawali pemograman incremental ditulis dengan kode...

a)

G90

b)

G91

c)

M90

d)

M91

10.

Jika diketahui diameter pisau 10mm dan kedalaman pemakanan 5mm, maka pemograman absolute dari A ke B adalah...

a)

G00 X50 Y0 Z-5

b)

G01 X50 Y0 Z-5

c)

G01 X50 Y0 Z5

d)

G01 X0 Y50 Z5

11.

Jika diketahui diameter pisau 10mm dan kedalaman pemakanan 5mm, maka pemograman absolute dari F ke G adalah...

a)

G00 X25 Y50 Z-5

b)

G01 X50 Y25 Z-5

c)

G01 X25 Y50 Z-5

d)

G01 X50 Y25 Z5

12.

Perkembangan teknologi komputer saat ini telah mengalami kemajuan yang amat pesat. Dalam hal ini komputer telah diaplikasikan ke dalam alat-alat mesin perkakas di antaranya Mesin Bubut, Mesin Frais, Mesin Skrap, Mesin Bor, dll. Hasil perpaduan teknologi komputer dan teknologi mekanik inilah yang selanjutnya dinamakan…

a)

Computer Numerically Call

b)

Computer Numerically Controlled

c)

Computer Notification Controlled

d)

Cad Numerically Controlled

13.

Apabila saat mesin CNC beroperasi terjadi bahaya yang bias menyebabkan kerusakan mesin atau benda kerja maka langkah yang tepat dilakukan adalah…

a)

mematikan panel listrik pada mesin

b)

memanggil instruktur

c)

memutar kunci pada posisi off

d)

menekan tombol emergency

14.

Penjelasan yang paling tepat dari fungsi kode G02 adalah...

a)

pergerakan alat potong melingkar berlawanan arah jarum jam

b)

pergerakan alat potong melingkar searah jarum jam

c)

benda kerja berputar melingkar searah jarum jam

d)

benda kerja berputar melingkar berlawanan arah jarum jam

15.

Sebuah benda kerja akan dikerjakan dengan mesin CNC milling menggunakan tool berdiameter 12 mm dan kecepatan putaran mesinnya 2000 rpm, maka berapa besar kecepatan potongnya ….

a)

75,36 m/menit

b)

7,536 m/ menit

c)

57,37 m/ menit

d)

753,6 m/ menit

16.

Berapa kecepatan potong pada mesin frais CNC jika diameter endmill Ø 16 mm dan kecepatan putar spindle sebesar 360 rpm….

a)

15,08 m/menit

b)

16,08 m/menit

c)

17,08 m/menit

d)

18,08 m/menit

17.

Bahan logam akan difrais dengan cutter berdiameter 40 mm, dan kecepatan potong yang dipakai 24 m/menit. Kecepatan putar mesin yang digunakan secara teoritis sebesar ….

a)

190, 08 putaran/menit

b)

191,08 putaran/menit

c)

192,08 putaran/menit

d)

193,08 putaran/menit

18.

Sebuah benda kerja akan di frais menggunakan mesin CNC 3A dengan endmill 24 mm dengan jumlah mata sayat 4 menggunakan kecepatan putaran mesin 750 putaran/menit dan besar pemakanan 0,02 mm/putaran. Berapakah besar kecepatan pemakanannya…

a)

30 mm/menit

b)

40 mm/menit

c)

50 mm/menit

d)

60 mm/menit

19.
Sebuah sistem yang mampu membuat/ menghasilkan program G-code dari program CAD adalah
a)
CAD
b)
CAM
c)
NC
d)
CNC
e)
Mastercam
20.
Menu untuk membuat geometri, kurva, surface dan drafting seperti Point, Line, Arc, Fillet, Spline, Curve, Rectangle adalah
a)
Create
b)
File
c)
Modify
d)
Xform
e)
Delete
21.

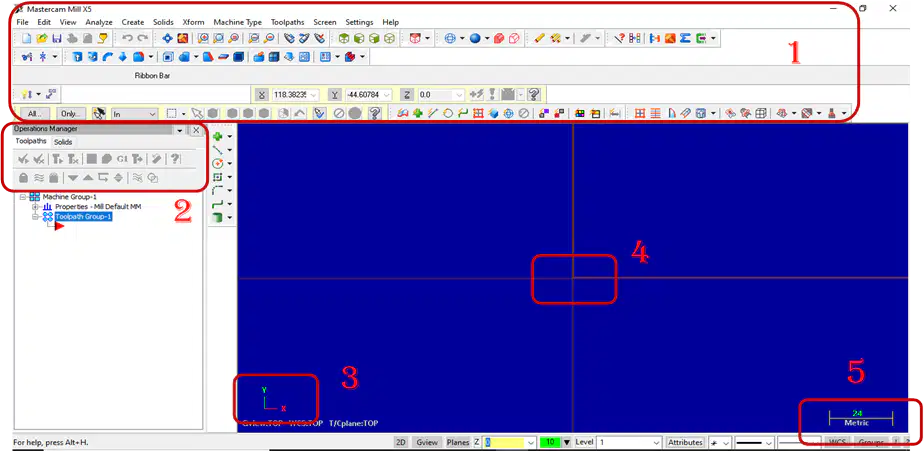

Perhatikan gambar. Yang ditunjukkan angka 3 merupakan…
a)
Menu utama
b)
Menu operation manage
c)
Sumbu koordinat
d)
Titik nol sumbu koordinat (origin)
e)
Satuan pengerjaan gambar
22.
Dalam pembuatan gambar Mastercam, icon yang digunakan pada desktop adalah
a)

Opsi 1

b)

Opsi 2

c)

Opsi 3

d)

Opsi 4

e)

Opsi 5

23.
Tombol pada keyboard untuk memunculkan yang ditunjukkan oleh angka 4 di atas adalah…
a)
Esc
b)
Ctrl + Z
c)
Alt + F9
d)
Ctrl + S
e)
fn +F9
24.

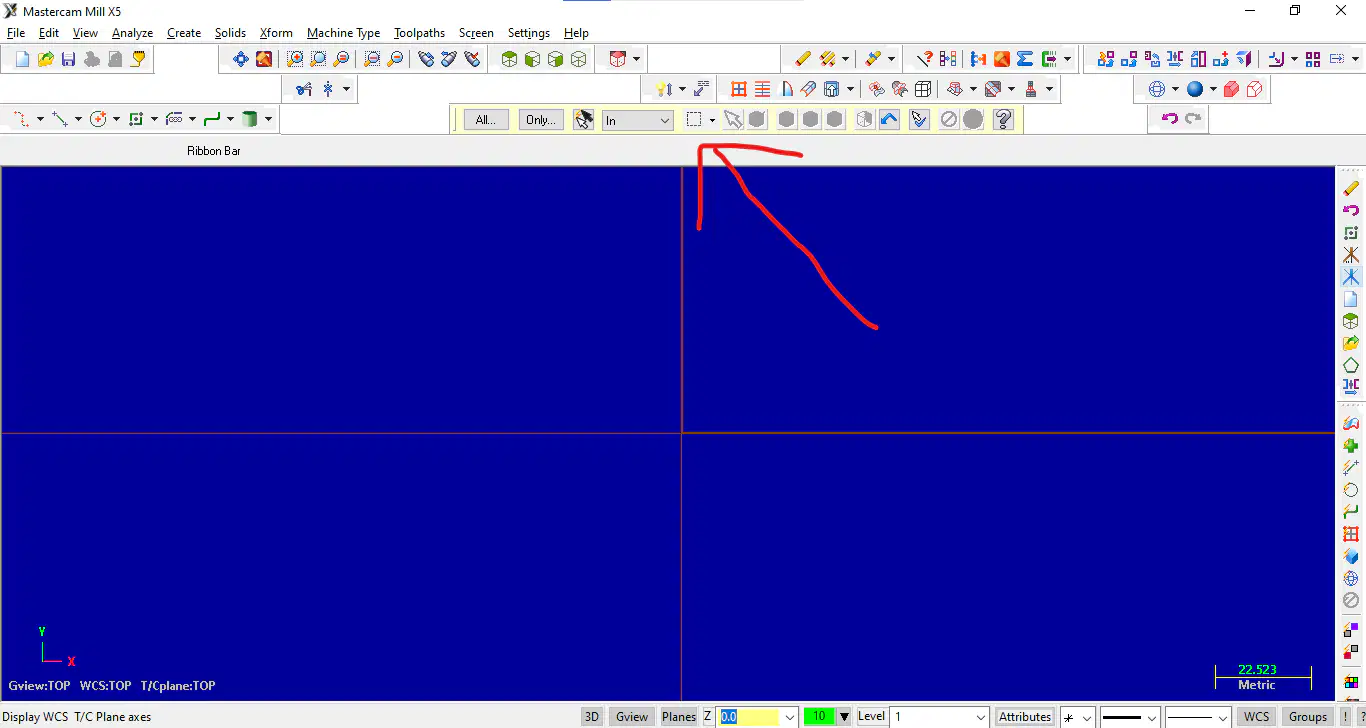

Setiap gambar yang akan disimpan dalam hardisk, maka icon pada toolbar yang paling tepat dipilih adalah
a)

Opsi 1

b)

Opsi 2

c)

Opsi 3

d)

Opsi 4

e)

Opsi 5

25.

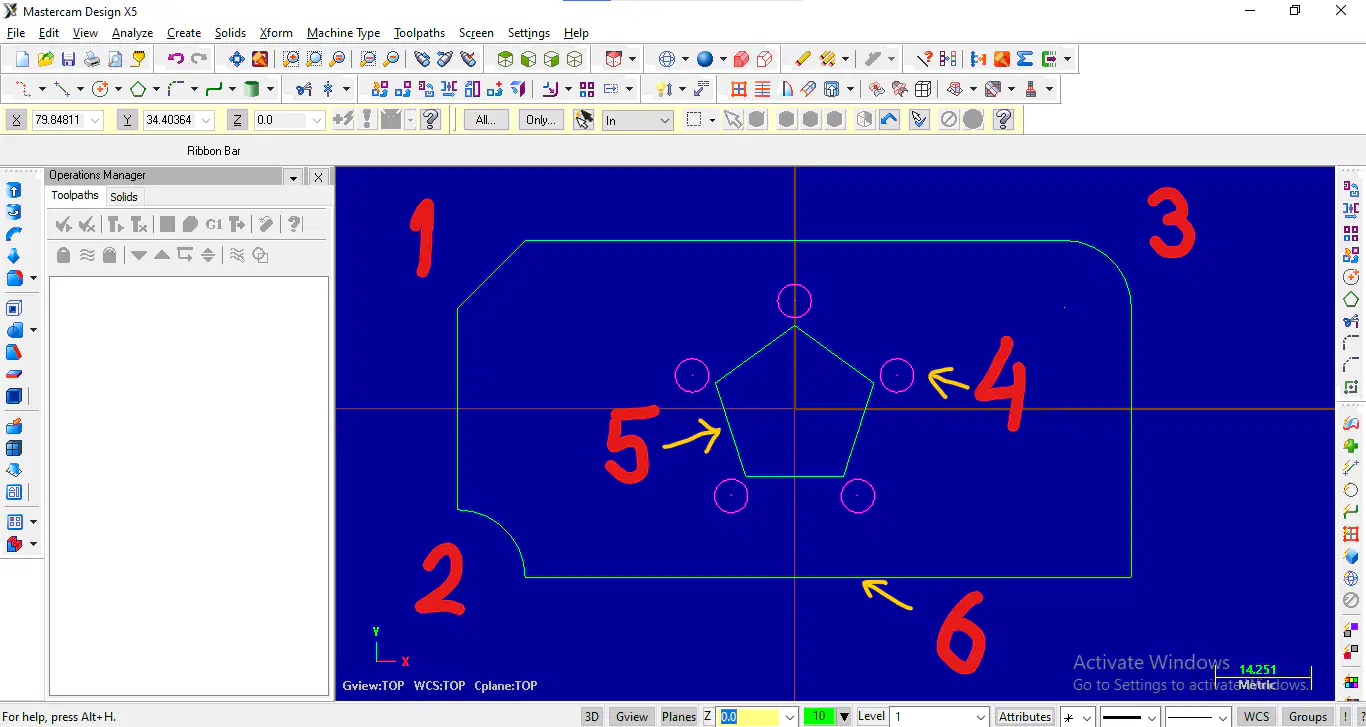

Dalam pembuatan pada no. 3 adalah dengan memilih perintah ….
a)
Fillet entities
b)
Chamfer entities
c)
Create Circle Center Point
d)
Create Arc 3 point
e)
Create Ellipse
26.
Dalam pembuatan pada no. 4 adalah dengan memilih perintah ….
a)
Dynamic Xform
b)
Xform Translate
c)
Xform Rotate
d)
Xform Mirror
e)
Xform Scale
27.
Dalam pembuatan pada no. 5 adalah dengan memilih perintah ….
a)
Fillet entities
b)
Chamfer entities
c)
Create Circle Center Point
d)
Create Arc 3 point
e)
Create Polygon
28.

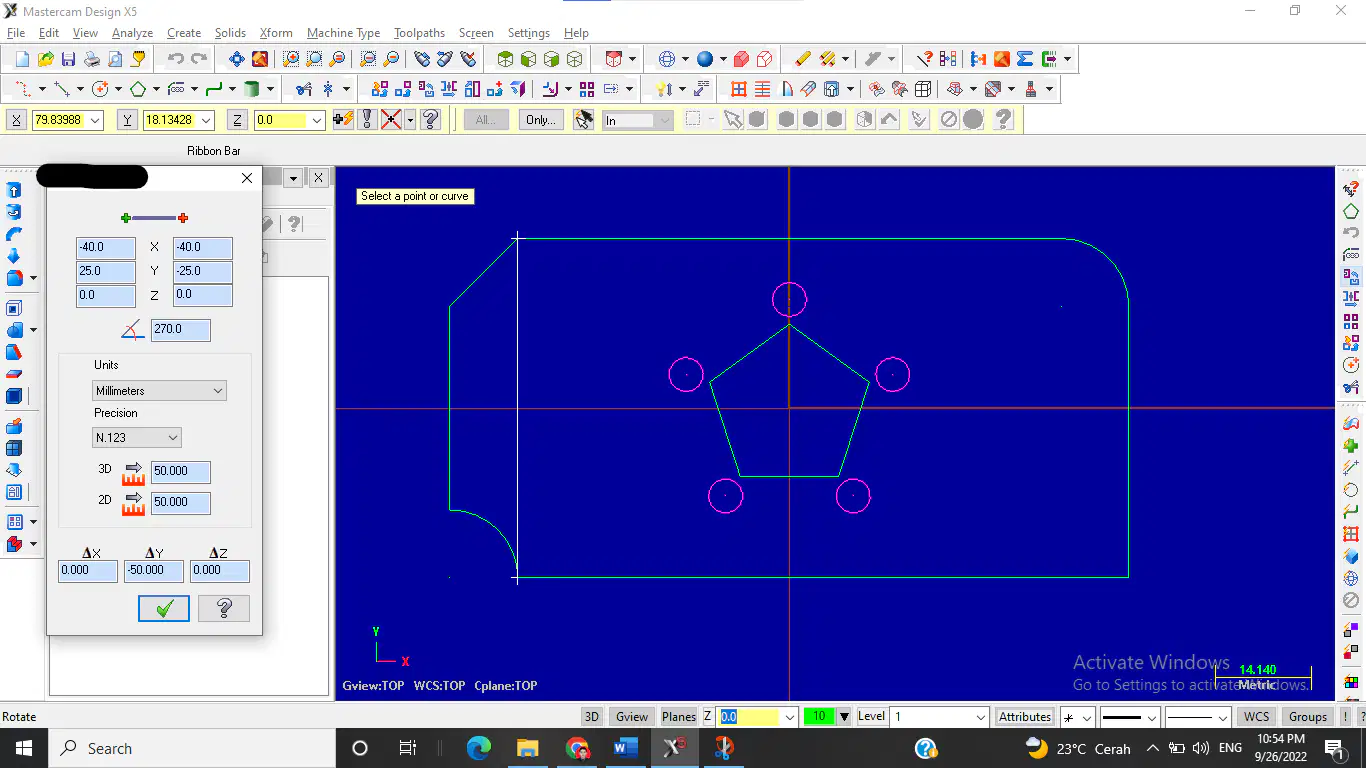

Untuk mengukur dimensi tinggi benda diatas yang paling tepat adalah dengan memilih perintah ….
a)
Create Line
b)
Dimension
c)
Analyze Position
d)
Analyze Distance
e)
Analyze Dynamic
29.
Untuk memotong garis yang berlebih seperti pada gambar adalah dengan memilih perintah ….
a)
Extend
b)
Trim
c)
Delete
d)
Save
e)
Cut
30.
Untuk memindahkan object seperti pada gambar adalah dengan memilih perintah ….
a)
Dynamic Xform
b)
Xform Translate
c)
Xform Rotate
d)
Xform Mirror
e)
Xform Scale
31.

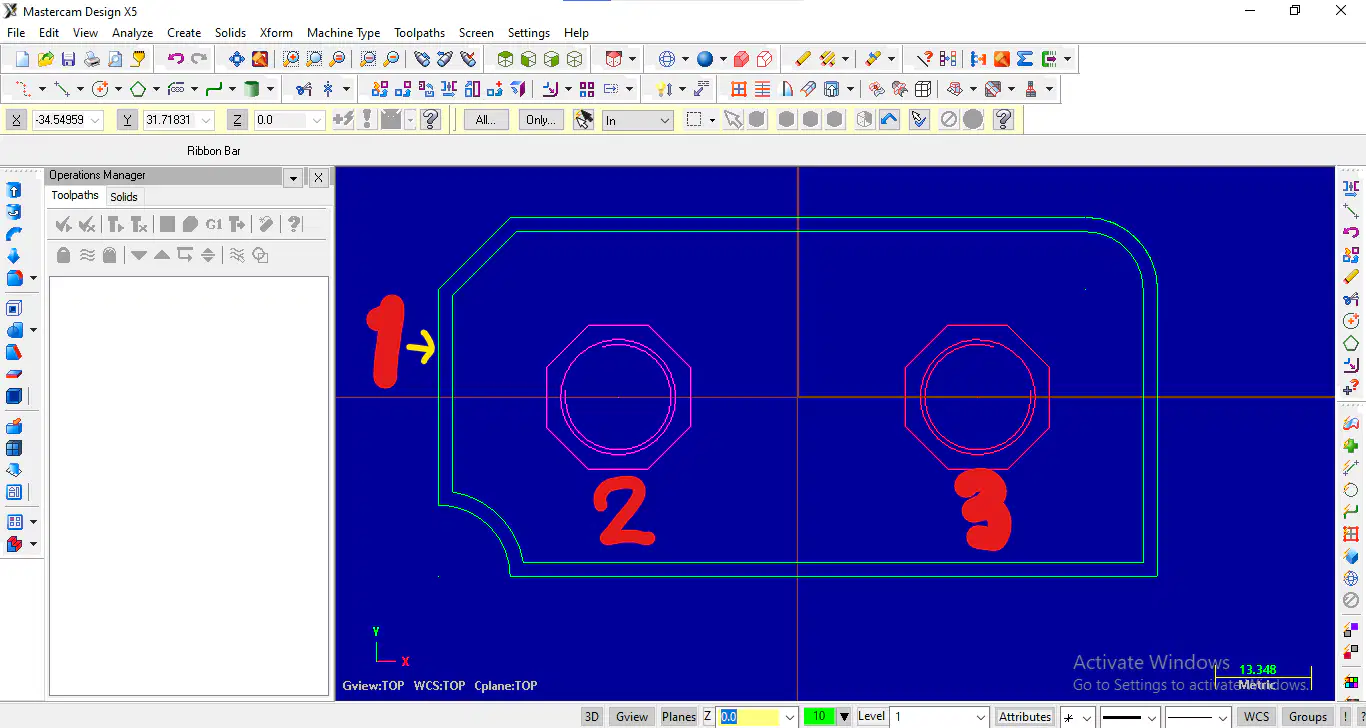

Untuk menduplikat garis dengan jarak yang diinginkan seperti pada object no. 1 adalah dengan memilih perintah ….
a)
Dynamic Xform
b)
Xform Translate
c)
Xform Rotate
d)
Xform Mirror
e)
Xform Offset
32.
Untuk menduplikat object 2 menjadi object 3 seperti pada gambar adalah dengan memilih perintah ….
a)
Dynamic Xform
b)
Xform Translate
c)
Xform Rotate
d)
Xform Mirror
e)
Xform Offset
33.
Untuk membuat object seperti pada gambar adalah dengan memilih perintah ….
a)
Create Line – Create Circle - Xform Rotate – Create Art Tangen
b)
Create Line – Create Circle - Create Ellipse - Xform Rotate – Create Art Tangen
c)
Create Line – Create Circle - Xform Rotate – Create Art Tangen - Trim
d)
Create Line – Create Circle – Create Rectangle – Trim - Xform Rotate – Create Art Tangen
e)
Create Rectangle – Create Circle - Xform Rotate – Create Art Tangen - Extend
34.

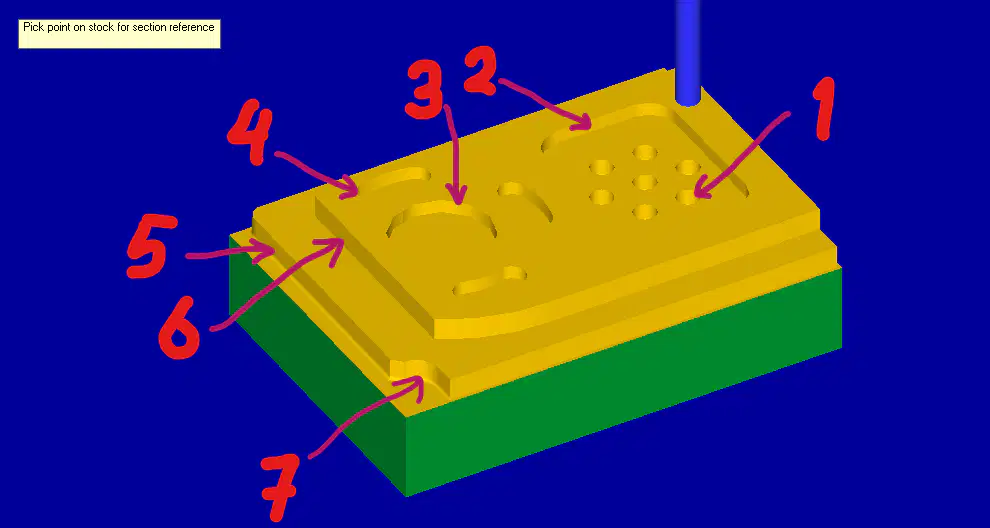

Toolpath pada proses pembuatan pada no. 3 adalah
a)
Contour
b)
Drill
c)
Pocket
d)
Face
e)
Engraving
35.
Toolpath pada proses pembuatan pada no. 7 adalah
a)
Contour
b)
Drill
c)
Pocket
d)
Face
e)
Engraving
36.
Untuk memilih jenis mesin CNC yang akan digunakan pada simulasi CNC adalah dengan memilih perintah
a)
Toolpath
b)
Machine Type
c)
Setting
d)
Configuration
e)
Customize
37.
Cara mengatasi sebagian toolbar yang hilang dan supaya lengkap kebali adalah dengan memilih perintah …
a)
Toolpath
b)
Machine Type
c)
Setting
d)
Configuration
e)
Customize
38.

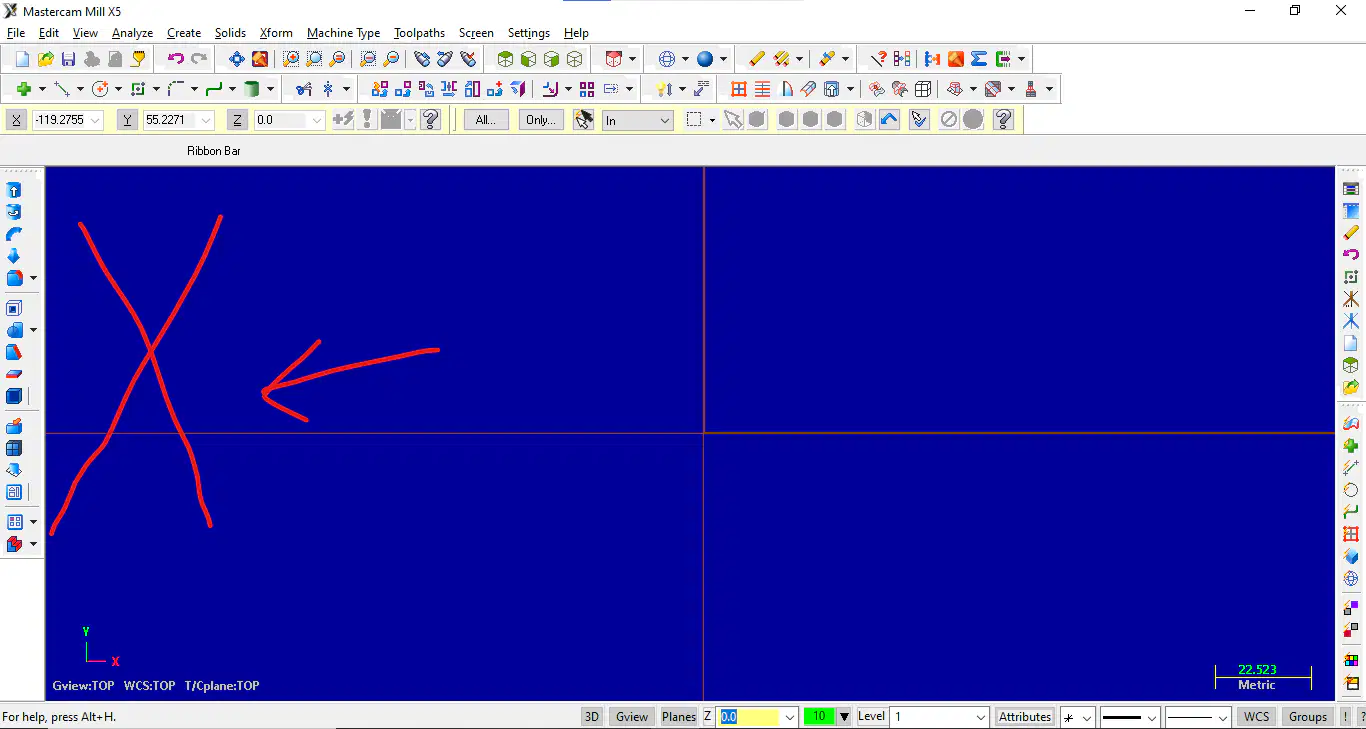

Jika toolbar tentang parameter pada gambar diatas hilang dan ingin memunculkannya kembali adalah dengan memilih perintah
a)
Toggle Multi - Threading Manager
b)
Setting
c)
Configuration
d)
Toggle Operation Manager
e)
Customize
39.
Bagian permukaan yang tidak termakan habis, biasanya tidak terinput dengan sempurna pada…
a)
Tool Setting
b)
Stock Setup
c)
Toolpath Type
d)
Cut Parameter
e)
Linking Parameter
40.
Untuk mengatur kedalaman pemakanan tool pada simulasi adalah dengan mengatur pada…
a)
Tool Setting
b)
Stock Setup
c)
Toolpath Type
d)
Cut Parameter
e)
Linking Parameter
41.

Sebelum melakukan pembuatan program atau toolpath pada produk CNC, hal yang harus dilakukan dalam menentukan ukuran bahan dasar benda kerja dengan cara memilih ...

a)

machine type

b)

stock setup

c)

tool setting

d)

customize
