WorksheetsTRY OUT PAS GANJIL PPL 2023
Total questions: 51
Worksheet time: 4hrs 15mins
Name
Class
Date
1.
Di bawah ini yang dimaksud pemeliharaan peralatan listrik secara running yaitu ...
a)
pemeliharaan yang dilakukan terhadap berbagai peralatan sebagai tindakan pencegahan terhadap kemungkinan kerusakan
b)
pemeliharaan yang dilakukan untuk memperbaiki peralatan dengan mengganti atau menyetel ulang sistem
c)
pemeliharaan yang dilakukan selama peralatan tersebut digunakan
d)
pemeliharaan yang dilakukan ketika peralatan tidak sedang digunakan
e)
pemeliharaan yang dilakukan selama 10 menit sebelum peralatan digunakan
2.

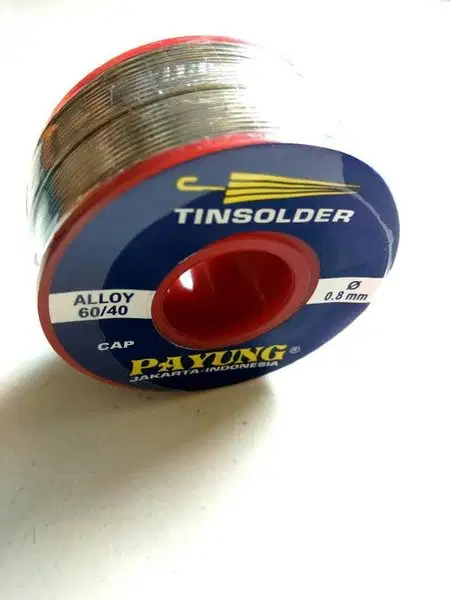

Berikut ini yang termasuk peralatan yang digunakan dalam pemeliharaan peralatan listrik adalah ...
a)
Option 1
b)
Option 2
c)
Option 3
d)
Option 4
e)
Option 5
3.
Di bawah ini termasuk peralatan listrik dengan pemanas adalah ...
a)
refrigator
b)
coffee maker
c)
televisi
d)
printer
e)
diffuser
4.
Tombol yang berfungsi sebagai pengatur panas pada setrika listrik disebut ...
a)
heater
b)
selector switch
c)
flatwork ironer
d)
stationer
e)
press
5.
Fungsi besi pemberat pada setrika yang umumnya dilengkapi lapisan teflon adalah ...
a)
antilengket
b)
antibakar
c)
pelicin
d)
penempel kain
e)
pelindung besi
6.
Lampu indikator perlatan listrik yang mati ditandai dengan warna ...
a)
merah
b)
hijau
c)
biru
d)
kuning
e)
hitam
7.
Haikal akan melakukan pemeriksaan kondisi thermostat pada setrika dengan pengatur panas otomatis. Pada pemeriksaan tersebut, diketahui thermostat dalam keadaan terputus. Hal yang harus dilakukan Haikal untuk mengatasi hal tersebut adalah ...
a)
menyambung ulang thermostat dengan cara melilitkannya
b)
menyambung ulang thermostat dengan menggunakan solder
c)
menambah jumlah thermostat pada setrika
d)
membuang thermostat tersebut dan menggantinya dengan yang baru
e)
menyambung thermostat dengan elemen pemanas
8.
Komponen mesin pemanggang roti yang terbuat dari bahan pelat, dilapisi chrome atau dicat menggunakan cat tahan panas adalah ...
a)
elemen pemanas
b)
dudukan roti
c)
pengatur panas
d)
rumah pelindung
e)
perlengkapan mekanik
9.
Daya yang digunakan pada pemanggang roti/toaster kecil adalah ...
a)
700 watt
b)
600 watt
c)
500 watt
d)
400 watt
e)
300 watt
10.
Proses menghangatkan nasi pada mesin rice cooker membutuhkan daya sebesar ...
a)
330 - 800 watt
b)
250 - 500 watt
c)
300 - 280 watt
d)
50 - 80 watt
e)
10 -50 watt
11.
Fungsi komponen dispenser yang berupa saluran air panas adalah ...
a)
tempat penyaluran air ke dalam tabung pendinginan atau blue water tap
b)
wadah penyaluran air kedalam tabung pemanas atau red water tap
c)
tempat pembuangan sis air yang tidak digunakan
d)
pengatur suhu air di dalam tangki air
e)
pengendali hidup dan mati dispenser
12.
Perubahan yang terjadi pada motor listrik adalah ...
a)
perubahan energi listrik menjadi energi kinetik
b)
perubahan energi listrik menjadi energi potensial
c)
perubahan energi listrik menjadi energi mekanik
d)
perubahan energi mekanik menjadi energi listrik
e)
perubahan energi kinetik menjadi energi listrik
13.
Motor listrik disebut "tenaga kerja" pada dunia industri karena menggunakan total beban dalam industri sebesar ...
a)
40%
b)
50%
c)
60%
d)
70%
e)
80%
14.
Pemasangan pada motor DC shunt adalah ...
a)
seri dengan kumparan armature
b)
seri dengan kumparan jangkar
c)
paralel dengan kumparan kawat
d)
paralel dengan kumparan jangkar
e)
paralel dengan kumparan armature
15.

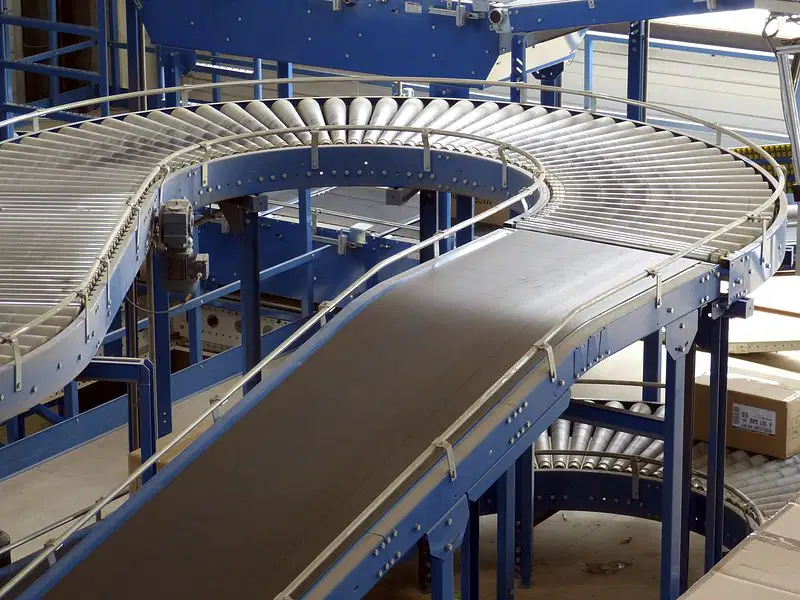

Berikut ini yang termasuk penerapan motor listrik adalah ...
a)
Option 1
b)
Option 2
c)
Option 3
d)
Option 4
e)
Option 5
16.
Elemen pemanas pada pengering rambut terbuat dari bahan ...
a)
kawat nikelin
b)
kawat tembaga
c)
lembaran besi
d)
alumunium
e)
kawat besi
17.
Arus liar yang menyebabkan panas pada motor DC dapat terhambat karena peran dari komponen ...
a)
rangka
b)
komutator
c)
sikat-sikat
d)
celah udara
e)
jangkar
18.
Komponen yang mengatur putaran pisau listrik adalah ...
a)
mesin
b)
motor
c)
sakelar atau tombol
d)
rail pembatas
e)
kumparan
19.
Konektor antara kabel dengan motor pada pengering rambut adalah ...
a)
kabel internal
b)
karbon brush
c)
brush
d)
elemen pemanas
e)
sakelar
20.
Pembersihan mata pisau listrik dapat menggunakan ...
a)
ampelas
b)
air sabun
c)
bearing
d)
baut
e)
sakelar
21.
Karakteristik motor DC seri adalah ...
a)
torsi awal tinggi
b)
torsi awal rendah
c)
kecepatan berubah-ubah
d)
lilitan paralel pada armatur
e)
gabungan antara lilitan seri dan paralel
22.
Energi listrik yang diperlukan pada motor listrik tipe AC berasal dari ...
a)
arus searah
b)
arus bolak-balik
c)
arus melintang
d)
arus berporos
e)
arus sejajar
23.
Perhatikan informasi berikut
(1) Aliran listrik masuk ke sakelar dan motor
(2) Motor menggerakkan mekanik melalui roda-roda gigi
(3) Switcher mengatur yang terhubung dengan salah satu cabang stator akan mengatur kecepatan sesuai pengaturan pada switcher
(4) Motor universal menjalankan proses pengadukan bahan dengan kecepatan yang tertentu sesuai dengan pengaturan
Langkah-langkah di atas merupakan cara kerja pada peralatan listrik yang menggunakan motor listrik berupa ...
a)
blender
b)
kipas angin
c)
mixer
d)
mesin cuci
e)
hair dryer
24.
Komponen kipas angin yang berfungsi sebagai tempat dudukan kipas dan rotor penggeraknya serta pelindung mesin kipas adalah ...
a)
dinamo
b)
baling-baling
c)
rumah motor
d)
cover mesin
e)
kapasitor
25.
Rendi sedang melakukan penggantian motor listrik pada mesin cuci. Ketika melakukan penggantian tersebut Rendi membawa jenis motor listrik dengan daya yang berbeda dari motor listrik sebelumnya. Oleh karena itu, Rendi memutuskan untuk menghentikan penggantian motor sementara dan mencari motor listrik baru dengan daya yang sama seperti sebelumnya. Tujuan dari tindakan yang dilakukan Rendi adalah ...
a)
mencegah kinerja motor agar tidak lebih berat
b)
memudahkan pemasangan motor listrik
c)
menghindari kemungkinan dinamo yang terbakar
d)
memperindah tampilan rangkaian mesin cuci
e)
melindungi motor listrik dari korosi yang mungkin terjadi akibat perbedaan daya
26.
Lemari es beroperasi dengan bantuan ...
a)
putaran koil yang menyedot kalor masuk
b)
putaran koil yang membuang kalor masuk
c)
putaran refrigator yang menyedot kalor masuk
d)
putaran refrigator yang membuang kalor masuk
e)
putaran koil yang mengubah menjadi energi mekanik
27.
Ruang pembeku pada kulkas yang berguna sebagai tempat penyimpanan bahan makanan beroperasi pada suhu ..... derajat celcius
a)
-18
b)
-15
c)
-5
d)
0
e)
5
28.
Berikut yang termasuk komponen fisik kulkas adalah ...
a)
rangka, pintu, dan rak
b)
rak, rangka, dan kompresor
c)
drain, evaporator, dan filter
d)
kompresor, evaporator, dan filter
e)
drain, pintu, dan filter
29.
Komponen kulkas yang akan memampatkan dan menggerakkan bahan pendingin ke seluruh sistem kulkas adalah ...
a)
kondensor
b)
evaporator
c)
blower
d)
kompresor
e)
refrigeran
30.
Tipe kondensor yang umumnya digunakan bersama dengan refrigeran freon skala kecil adalah ...
a)
air cooled
b)
water cooled
c)
shell and coil
d)
tube and tubes
e)
piston
31.
Kerusakan pada kompresor umumnya menyebabkan ...
a)
kulkas tidak dingin
b)
kulkas mati total
c)
dingin tidak merata
d)
dingin tidak maksimal
e)
lampu pada kulkas akan menyala terus menerus
32.
Pendingin ruangan dalam rumah atau mobil disebut ...
a)
air compression
b)
air conditioner
c)
air coolant
d)
air condensor
e)
air evaporator
33.
Zat yang digunakan sebagai bahan pendingin di dalam ruangan adalah ...
a)
fluida
b)
zat kimia
c)
air
d)
es slurry
e)
refrigeran
34.
Berikut ini syarat zat yang cocok untuk digunakan sebagai refrigeran adalah ...
a)
konduktivitas thermal rendah
b)
tekanan penguapan rendah
c)
tekanan pengembunan tinggi
d)
kalor laten rendah
e)
tidak beracun dan berbau
35.
Pada sistem refrigerasi terdapat perubahan refrigeran dari gas menjadi cair yang disebut proses ...
a)
evaporasi
b)
sublimasi
c)
kondensasi
d)
mencair
e)
mengkristal
36.
Komponen yang bertugas mengalirkan udara dingin melalui evaporator sehingga dapat masuk ke dalam ruangan adalah ...
a)
blower
b)
cooler
c)
receiver
d)
katup ekspansi
e)
kompresor
37.
Komponen yang bertugas sebagai penyimpanan sementara refrigeran adalah ...
a)
kondensor
b)
evaporator
c)
receiver/dryer
d)
katup ekspansi
e)
kompresor
38.
Pipa drain yang tersumbat dapat diperbaiki dengan cara flushing menggunakan ...
a)
nitrogen bertekanan
b)
amoniak bertekanan
c)
oksigen bertekanan
d)
hidrogen bertekanan
e)
helium bertekanan
39.
Perhatikan pernyataan berikut.
1) Persiapan pemasangan unit
2) Pemasangan unit indoor
3) Pemasangan unit outdoor
4) Instalasi pemipaan
5) Pemasangan sistem kelistrikan
6) Pemeriksaaan kebocoran
Langkah saat instalasi AC secara berurutan adalah
a)
1) - 2) - 3) -4) - 5) -6)
b)
1) - 3) - 4) -2) - 5) -6)
c)
1) - 2) - 3) -4) - 6) -5)
d)
1) - 2) - 3) -5) - 4) -6)
e)
1) - 3) - 2) -5) - 4) -6)
40.
Nilai minimal tahanan isolasi kumparan sebesar ....
a)
500 ohm/volt
b)
1000 ohm/volt
c)
1500 ohm/volt
d)
2000 ohm/volt
e)
2500 ohm/volt
41.
Pengaman dan pelindung komponen motor listrik merupakan fungsi dari ...
a)
stator
b)
rotor
c)
bearing
d)
housing motor
e)
kumparan
42.
Pengujian putaran motor listrik dapat diukur dengan menggunakan...
a)
megger
b)
tachometer
c)
mikrometer
d)
amperemeter
e)
voltmeter
43.
Pengujian diameter kawat kumparan pada motor listrik dapat diukur dengan menggunakan...
a)
megger
b)
tachometer
c)
mikrometer
d)
milimeter
e)
tang ampere
44.
Jumlah presentase bagian sikat arang yang harus menyentuh komutator adalah...
a)
40%
b)
50%
c)
60%
d)
70%
e)
80%
45.
Ketika pemeriksaan suatu motor listrik, teknisi menemukan suara lain seperti terjadi gangguan pada motor tersebut. Kemungkinan gangguan tersebut timbul dari komponen ...
a)
baut
b)
bearing
c)
kumparan
d)
komutator
e)
sikat arang
46.
Bahan pembuatan lilitan kumparan untuk membuat ukuranbesar kecilnya kepala lilitan (kumparan) agar dapat dimasukkan ke dalam alir-alur stator adalah ...
a)
pintal
b)
prespan
c)
mal
d)
kawat email
e)
pasak/baji
47.
Perhatikan gambar berikut!
Fungsi dari bahan tersebut dalam proses pembuatan lilitan kumparan motor adalah ...
a)
menyekat kumparan agar tahan terhadap suhu yang panas
b)
mengikat kumparan stator motor induksi
c)
mengikat kepala kumparan agar lebih tertata rapi dan lebih padat sehingga tidak mudah goyah
d)
menyambung antar kawat atau atntara kawat dengan kabel
e)
menghubungkan kawat kumparan menuju terminal motor
48.
Gambar berikut termasuk contoh sambungan terminal pada jenis rangkaian ...
a)
bintang
b)
segitiga
c)
searah
d)
star-delta
e)
gamma
49.
Karakteristik pemasangan kumparan secara langsung yaitu ...
a)
Pemasangan dimulai dari pelilitan kumparan yang paling kecil (bagian dalam) ke kumparan yang paling besar
b)
Pemasangan dilakukan menggunakan mal untuk membentuk kumparan yang lebih konsentris
c)
Jumlah lilitan dan diameter/luas penampang kawatnya disesuaikan dengan hasil pengukuran mal
d)
Pemasangan kumparan membutuhkan beberapa komponen tambahan berupa papn kayu atau triplek
e)
Kumparan di beri selongsong untuk memudahkan proses pengeluaran kumparan dari rangka motor
50.
Perhatikan pernyataan berikut.
1. motor dapat berputar dengan lancar
2. tidak terdapat gesekan antara rotor dan stator motor
3. tidak menimbulkan suara menyerupai gemuruh
4. bantalan atau leher dapat berputar tanpa koclak dan tidak seret serta tidak menimbulkan suara keras
5. motor tidak menimbulkan percikan bunga api
Pernyataan tersebut termasuk ciri-ciri dari kelayakan penggunaan motor berupa ...
a)
tahanan resistansi motor
b)
tahanan isolasi motor
c)
tegangan dan kuat arus listrik
d)
fluksi motor
e)
mekanisasi motor
51.
1. Sebutkan 1 contoh kerusakan yang terjadi pada rice cooker (yang berkaitan dengan kelistrikan) dan jelaskan cara penanganan kerusakan tersebut!
2. Jelaskan prinsip kerja dari penggunaan motor DC pada suatu hair dryer !
3. Kipas angin merupakan suatu peralatan yang banyak kita temui di rumah-rumah penduduk. Peralatan ini berfungsi untuk menimbulak hawa sejuk/dingin yang dikarenakan oleh hembusan angin yang dihasilkan. Namun terkadang kipas angin juga mengalami gangguan, seperti salah satunya adalah kipas angin berputar pelan. Uraikan langkah-langkah yang dapat kalian lakukan untuk mengatasi permasalahan tersebut !
4. Jelaskan cara memperbaiki AC yang tidak dingin !
5. Dalam pemasangan motor listrik, arus yang ditimbulkan cukup besar. Penggunaan arus lirtrik yang besar perlu diwaspadai karena dapat menimbulkan bahaya kelistrikan, berupa sengatan listrik, kebakaran, jatuh, hingga kematian. Uraikan upaya-upaya yang dapat dilakukan untuk mengantisipasi bahaya listrik tersebut !
4 lines
100 %
