WorksheetsRemed Mesin Otomotif XI TKR 2
Total questions: 50
Worksheet time: 17mins
Name
Class
Date
1.
Komponen dalam kendaraan ringan yang berfungsi sebagai ruang bakar adalah ....
a)
kepala silinder
b)
poros engkol
c)
blok silinder
d)
carter
e)
piston
2.
Komponen yang berfungsi sebagai pengatur naik turunnya piston adalah ....
a)
kepala silinder
b)
poros engkol
c)
blok silinder
d)
carter
e)
piston
3.
Ketika mesin bekerja, mesin akan membakar udara-bahan bakar. Pembakaran udara-bahan bakar ini menghasilkan gas buang yang dialirkan melalui ....
a)
injektor
b)
pompa injeksi
c)
intake manifold
d)
pompa vakum
e)
exhaust manifold
4.
Gambar di samping merupakan gambar dari komponen ....
a)
kepala silinder
b)
blok silinder
c)
piston
d)
poros engkol
e)
carter
5.
Komponen yang berfungsi untuk memompa aliran air pendinginan di dalam water jacket adalah ....
a)
linner
b)
crankshaft pulley
c)
water jacket
d)
water pump
e)
timing chain
6.
Komponen yang berfungsi mengatur pembukaan dan penutupan katup adalah ....
a)
camshaft
b)
push rod
c)
rocker arm
d)
valve spring
e)
valve
7.
Komponen yang berfungsi untuk mengatur kerapatan katup dengan dudukanya dan sebagai pengembali katup adalah ....
a)
camshaft
b)
push rod
c)
rocker arm
d)
valve spring
e)
valve
8.
Mesin bensin memerlukan percikan bunga api listrik untuk membakar bensin agar dapat bekerj Komponen mesin yang dapat menghasilkan percikan bunga api listrik adalah ....
a)
camshaft
b)
busi
c)
coil
d)
crankshaft
e)
distributor
9.
Gambar disamping merupakan gambar dari komponen ....
a)
injektor
b)
intake manifold
c)
exhaust manifold
d)
pompa injeksi
e)
pompa vakum
10.
Komponen yang menghubungkan antara piston dengan crankshaft adalah ....
a)
camshaft
b)
connecting rod
c)
crankshaft
d)
push rod
e)
timing chain
11.
Komponen yang memiliki fungsi membebaskan tekanan pada saat oil pump memiliki tekanan yang berlebihan adalah ....
a)
oil filter
b)
oil pump
c)
oil strainer
d)
relief valve
e)
oil pressure switch
12.
Komponen sistem pelumasan yang memiliki fungsi sebagai saklar untuk mengaktifkan lampu peringatan jika terjadi tekanan oli yang tidak tercukupi pada saat mesin menyala adalah ....
a)
oil filter
b)
oil pump
c)
oil strainer
d)
relief valve
e)
oil pressure switch
13.
Pompa oli yang memiliki drive dan driven rotor pada bagiannya merupakan pompa oli jenis ....
a)
gear
b)
rotor
c)
trochoid
d)
plunger
e)
pin
14.
Fungsi oli yang bekerja dengan cara melumasi bagian-bagian mesin yang presisi untuk mencegah terjadinya kebocoran gas atau blow by gas adalah fungsi dari ....
a)
pelumas
b)
pencegah karat
c)
pendingin
d)
perapat
e)
pembersih
15.
Sistem pelumasan yang melumasi mesin dengan cara mencampurkan pelumas ke dalam tangki bahan bakar adalah ....
a)
autolube
b)
tekan
c)
campur
d)
natural
e)
percik
16.
Sistem pelumasan yang memiliki pompa untuk mensirkulasikan pelumas ke seluruh area mesin merupakan sistem pelumasan ....
a)
autolube
b)
tekan
c)
campur
d)
natural
e)
percik
17.
Komponen yang berfungsi untuk menyaring kotoran dari oli sebelum oli dialirkan ke mesin adalah ....
a)
oil filter
b)
oil pump
c)
oil strainer
d)
relief valve
e)
oil pressure switch
18.
Merupakan komponen utama dalam sistem pelumasan mesin dan juga sebagai media pelumas mesin adalah ....
a)
coolant
b)
bahan bakar
c)
aquades
d)
freon
e)
oli
19.
Alat yang digunakan untuk pemeriksa kuantitas oli mesin adalah ....
a)
fuller gauge
b)
carter
c)
dipstik oli
d)
house
e)
indikator oli
20.
Alat yang digunakan untuk memeriksa celah sisi pada rotor adalah ....
a)
fuller gauge
b)
carter
c)
dipstik oli
d)
house
e)
indikator oli
21.
Berikut ini yang bukan termasuk komponen sistem pendinginan radiator adalah ....
a)
water jacket
b)
pompa
c)
sirip mesin
d)
termostat
e)
radiator
22.
Sebagai wadah atau ruang coolant pada sekeliling mesin adalah fungsi dari ....
a)
water jacket
b)
pompa
c)
sirip mesin
d)
termostat
e)
radiator
23.
Sebuah mekanisme katub yang bekerja ketika cairan pendingin mulai memanas disebut ....
a)
water jacket
b)
pompa
c)
sirip mesin
d)
termostat
e)
radiator
24.
Pada tutup radiator tertulis angka 0,9. Angka tersebut menyatakan tekanan pembukaan katup ....
a)
isap 0,9 bar
b)
tekan 0,9 bar
c)
hisap 0,9 bar di atas tekanan atmosfer
d)
tekan 0,9 bar di atas tekanan atmosfer
e)
tekan dan isap 0,9 bar
25.
Upper tank radiator berhubungan dengan ....
a)
water jacket
b)
lower tank
c)
reservoir
d)
termostat
e)
water pump
26.
Kemungkinan yang terjadi jika termostat rusak adalah ....
a)
mesin tidak menyala
b)
running awal lama
c)
tenaga berkurang
d)
coolant cepat habis
e)
overheating
27.
Nama komponen pada gambar berikut adalah ....
a)
radiator inlet hose
b)
radiator oulet hose
c)
by pas hose
d)
termostat
e)
water jacket
28.
Coolant yang panas akan mendidih dan menghasilkan uap, uap akan membuat tekanan meningkat di dalam radiator. Komponen yang befungsi untuk mengatur tekanan tersebut adalah ....
a)
termostat
b)
kipas radiator
c)
tutup radiator
d)
pompa radiator
e)
ECT
29.
Bagian radiator yang berfungsi untuk mengalirkan coolant adalah ....
a)
upper tank
b)
radiator pin
c)
lower tank
d)
radiator cap
e)
radiator core
30.
Alasan air tidak disarankan untuk digunakan sebagai cairan pendingin dalam jangka waktu lama adalah ....
a)
karena air mengandung racun
b)
karena air mudah mengembun
c)
karena air dapat mempercepat korosi
d)
karena air mudah berbusa
e)
karena air mudah terbakar
31.
Berikut ini yang termasuk fungsi utama dari sistem bahan bakar karburator, yaitu ....
a)
mencampur udara dan air
b)
mencampur air dan bahan bakar
c)
mencampur udara dan bahan bakar
d)
mencampur bahan bakar dan oli
e)
mencampur udara dan oli
32.
Pada sistem pompa bahan bakar in tank type letak pompa bahan bakar berada di ....
a)
luar tangki
b)
di atas tangki
c)
dalam tangki
d)
di bawah tangki
e)
di dalam karburator
33.
Komponen yang mengubah bensin menjadi uap bensin adalah ....
a)
filter
b)
karburator
c)
tangki bensin
d)
saluran bahan bakar
e)
pompa bahan bakar
34.
Pada gambar berikut, panah keluar menunju ke ....
a)
to fuel pump
b)
to carburator
c)
to filter
d)
to charcoal canister
e)
to injector
35.
Komponen tambahan pada karburator yang berfungsi untuk memutus aliran bahan bakar pada saat kendaraan diperlambat adalah ....
a)
economicer jet
b)
dashpot
c)
barrel
d)
anti dieselling
e)
deceleration fuel cut-off system
36.
Ada 2 jenis pompa bahan bakar yaitu ….
a)
membran & elektrik
b)
elektrik & turbin
c)
mekanik & elektrik
d)
membran & turbin
e)
rotor & turbin
37.
Ada 3 syarat terjadinya pembakaran pada mesin, yaitu ….
a)
oksigen, nitrogen dan nyala api
b)
bahan bakar, air dan nyala api
c)
bahan bakar, udara dan nyala api
d)
udara, nyala api dan kompresi
e)
bahan bakar, oksigen dan nyala api
38.
Bahan bakar akan tersimpan sementara pada karburator sebelum diproses untuk mengkabutkan bahan bakar. Letak bahan bakar berada pada ….
a)
main nozzle
b)
float chamber
c)
main jet
d)
air bleeder
e)
idle jet
39.
Apa yang terjadi bila penyetelan pelampung salah yang mengakibatkan permukaan bensin dalam ruang pelampung terlalu tinggi (tidak sesuai dengan standart yang ada)?
a)
menyebabkan pemborosan bahan bakar
b)
menyebabkan pembakaran terlalu besar
c)
menyebabkan kompresi tinggi
d)
menyababkan campuran menjadi kaya
e)
menyebabkan campuran menjadi miskin
40.
Prinsip kerja karburator menggunakan asas debit aliran fluid Aliran udara akan mengalir lebih cepat ketika melalui saluran udara yang menyempit. Semakin cepat aliran udara, maka semakin rendah tekanan udara pada saluran tersebut sehingga semakin banyak cairan bahan bakar yang keluar. Asas aliran debit fluida yang demikian dikenal juga sebagai ….
a)
hukum archimedes
b)
hukum kirchoff
c)
hukum boyle
d)
hukum bernauli
e)
hukum faraday
41.
Dilihat dari gambar berikut, needle valve berfungsi sebagai …. aliran bahan bakar ke ruang pelampung.
a)
Katup
b)
Jalur
c)
Jalan
d)
Penerus
e)
Aliran

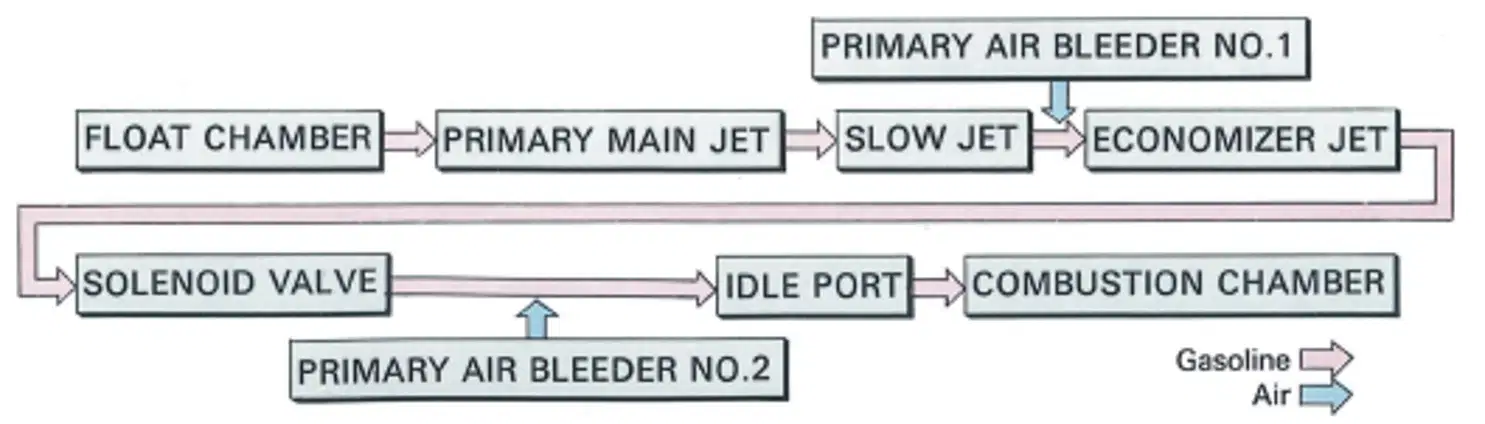

42.
Dilihat dari skema aliran bahan bakar berikut, pada bagan primary air bleeder no.1 dan primary air bleeder no.2, yang dimasukan kesistem adalah ….
a)
bahan bakar
b)
oksigen
c)
air
d)
nitrogen
e)
udara
43.
Gambar berikut merupakan komponen pengatur campuran udara dan bahan bakar. Apa nama komponen tersebut?
a)
Idle Screw
b)
Air Bleeder
c)
Economizer jet
d)
Main jet
e)
Solonoide Valve

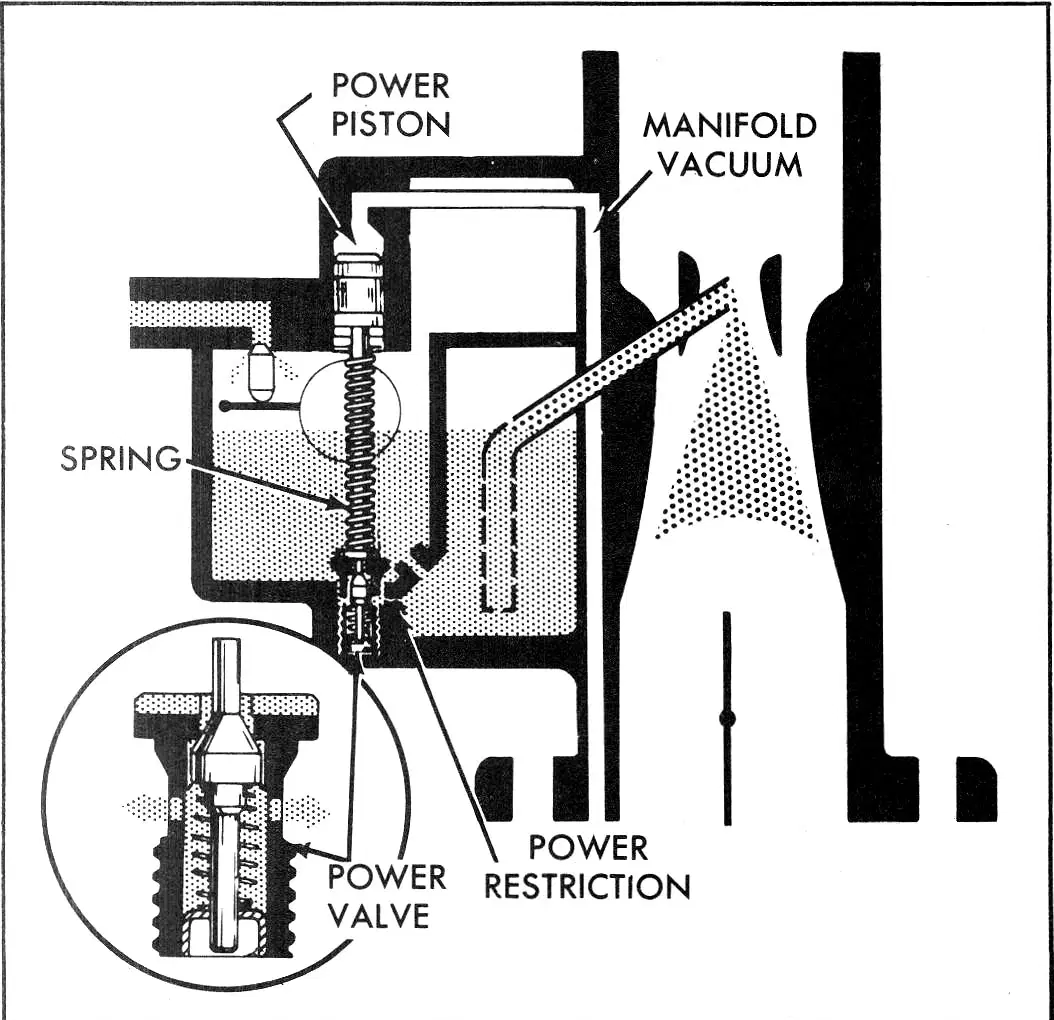

44.
Gambar berikut menunjukan salah satu sistem karburator, yaitu ….
a)
Power system
b)
Acceleration system
c)
Idle system
d)
Choke system
e)
High speed system
45.
Untuk membuka sedikit katup chooke setelah mesin hidup agar campuran udara dan bahan bakar tidak terlalu kaya setelah mesin hidup. Merupakan fungsi dari ….
a)
Throttle Positioner
b)
Choke breaker
c)
Unloader
d)
Chooke opener
e)
Fast Idle Mechanism

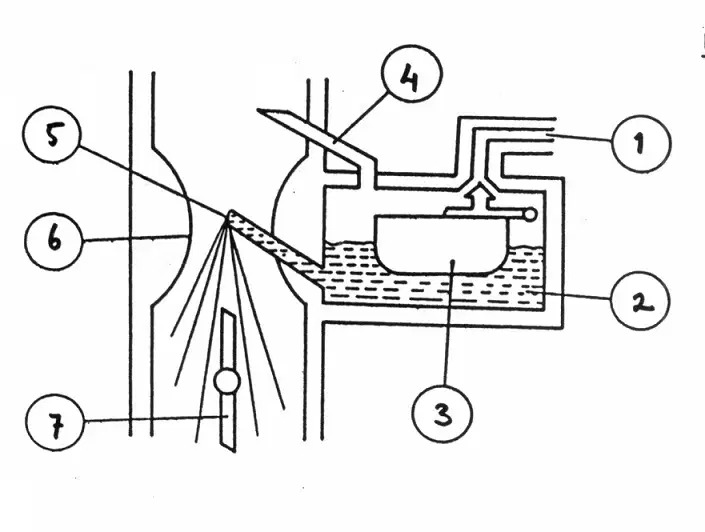

46.
Pada gambar berikut, yang ditunjukan pada nomor 7 adalah ....
a)
Float chamber
b)
Throttle valve
c)
Venturi
d)
Air bleeder
e)
Fuel line
47.
Pemeriksaan pada gambar berikut adalah pemeriksaan kebocoran radiator, dikatakan radiator baik bila tekanan ....
a)
1,0 kg/ cm2
b)
1,1 kg / cm2
c)
1,2 kg / cm2
d)
1.3 Kg/ cm2
e)
1,4 kg / cm2
48.
Untuk perawatan sistem pelumasan, oli adalah komponen teratur yang wajib diganti. Berapa Km jarak tempuh pergantian oli pada kendaraan ringan?
a)
5.000 Km
b)
7.000 Km
c)
10.000 Km
d)
15.000 Km
e)
20.000 Km
49.
Untuk mengatasi perbedaan tinggi permukaan bahan bakar akibat goncangan, tanki bahan bakar dilengkapi dengan ....
a)
Regulators
b)
Resistors
c)
Conductors
d)
Distributor
e)
Sparator
50.
Sistem Akselerasi pada karburator bekerja pada saat ....
a)
Beban kendaraan bertambah tiba tiba
b)
Penambahan percepatan tiba tiba
c)
Bahan bakar tidak mengalir
d)
Ruang pelampung tersumbat
e)
Pompa bahan bakar tidak berfungsi
