WorksheetsMàquines i mecanismes
Total questions: 36
Worksheet time: 13mins
Una màquina és un conjunt de .......... que ens ajuda a fer un treball
o transformar una forma d’energia en una altra tipus d’energia.
màquines
parts
forces
mecanismes
Aquesta màquina ...
escalfa els aliments que posem al seu interior
transformar una forma d’energia en una altra
no és una màquina
transforma energia en moviment
No és una màquina
No és una part d'una màquina
estructura
element
motor
mecanisme
Part de la màquina que controla el seu funcionament ...
motor
estructura
mecanismes
dispositiu de control
Transforma moviment en energia
Quants d'aquests objectes són màquines simples?
got, rellotge, palanca, cadira, politja, bicicleta, pla inclinat, polispast
1
2
3
4
Mira el triangle del treball ...
Quina fórmula és correcta?
W = F / d
F = W · d
d = W · F
W = F · d
Unitats del SI del treball són ...
W
J
N
no té unitats
TIPUS DE PALANCA ...
NO és una PALANCA
Palanca: PRIMER GRAU
Palanca: SEGON GRAU
Palanca: TERCER GRAU
TIPUS DE PALANCA ...
NO és una PALANCA
Palanca: PRIMER GRAU
Palanca: SEGON GRAU
Palanca: TERCER GRAU
LLEI DE LA PALANCA
F · d1 = R · d2
Què vol dir la R?
RESISTÈNCIA
RESISTIVITAT
RES
ROTACIÓ

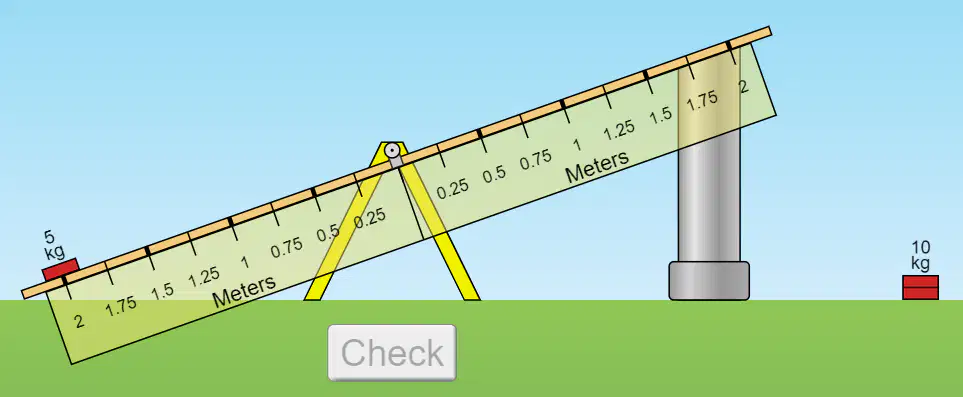

Si la resistència pesa 5kg i està a 2 metres del fulcre, a quina distància he de posar la força de 10kg per aconseguir l'equilibri?
A 2 metres
A 1 metre
A 1,5 metres
A 0,5 metres
Una politja és equivalent a una palanca de ...
No és equivalent a una PALANCA
de PRIMER GRAU
de SEGON GRAU
de TERCER GRAU
L'avantatge mecànic d'una politja és ...
1
2
0,5
4
Aquest objecte és ...
És una politja
És un polispast de 8 politges mòbils
És un polispast de 2 politges fixes
És un polispast de 4 politges mòbils
En aquest polispast calculem la força amb la fórmula
F = R / 2n
on la n és ...
nombre de politges
avantatge mecànic
nombre de politges mòbils
nombre de politges fixes
Aquesta màquina simple rep el nom de ...
palanca
politja
polispast
pla inclinat
Si pujo l'objecte pel pla inclinat i ho comparo amb pujar-lo de forma vertical ... faré
MATEIX TREBALL
I
MENYS FORÇA
MENYS TREBALL
I
MÉS FORÇA
MATEIX TREBALL
I
MATEIXA FORÇA
MÉS TREBALL
I
MENYS FORÇA
A la fórmula de la força en un pla inclinat ...
la L és?
alçada del pla inclinat
força
longitud del pla inclinat
resistència
A la fórmula de la força en un pla inclinat ...
la h és?
alçada del pla inclinat
força
longitud del pla inclinat
resistència
La roda vermella correspon a ...
l'eix conduït
l'eix motriu
relació de transmissió
freqüència de rotació
Es tracta d'un mecanisme de ...
engranatge
corretja
cadena
transformació de moviment
Es tracta d'un sistema ...
reductor
unitari
multiplicador invers
multiplicador
Es tracta d'un mecanisme de ...
engranatge
corretja
cadena
transformació de moviment
Es tracta d'un mecanisme de ...
engranatge
corretja
cadena
transformació de moviment
Es tracta d'un mecanisme de ...
transmissió
transformació
circular en lineal
transformació
circular en lineal alternatiu
per al càlcul de la relació de transmissió en engranatges, participen els paràmetres z1 i z2 que corresponen a ...
diàmetre dels engranatges
nombre d'engranatges
volum dels engranatges
nombre de dents dels engranatges
Aquest tipus de compàs, anomenat de precisió o bigotera, inclou un mecanisme de ...
cargol - femella
biela - manovella
lleva
pinyó - cremallera
Es tracta d'un mecanisme de ...
Transmissió
Transformació
Aquesta porta de pàrquing inclou un mecanisme de ...
cargol - femella
biela - manovella
lleva
pinyó - cremallera
Aquest mecanisme és de ...
transmissió
transformació
circular a lineal
transformació
circular a lineal alternatiu
Aquesta animació correspon a un mecanisme de ...
cargol - femella
biela - manovella
lleva
pinyó - cremallera
Aquest mecanisme és de ...
transmissió
transformació
circular a lineal alternatiu
transformació
circular a lineal
Aquesta animació correspon a un mecanisme de ...
cargol - femella
creu de malta
lleva
pinyó - cremallera
Aquesta animació correspon a un mecanisme que transforma ...
moviment circular continu
en
moviment circular discontinu
moviment circular discontinu
en
moviment circular continu
moviment circular continu
en
moviment lineal
moviment lineal
en
moviment circular discontinu
