Free Printable CN10-OnTapCK1-24.25

1.

Tờ giấy có kích thước 841 x 594 (mm) là khổ giấy nào

a)

A2

b)

A1

c)

A3

d)

A4

2.

Khổ giấy A3 có kích thước nào là đúng

a)

297 x 210

b)

420 x 297

c)

1189 x 841

d)

841 x 594

3.

Khi vẽ khung viền của tờ giấy vẽ, ta vẽ cách các mép giấy 10mm, trong đó có một bên lấy vào 20 mm đó là

a)

mép bên trái

b)

mép bên phải

c)

mép bên trên

d)

mép bên dưới

4.

Khung tên được đặt ở vị trí nào trên tờ giấy vẽ

a)

góc trên bên phải

b)

góc dưới bên phải

c)

góc trên bên trái

d)

góc dưới bên trái

5.

Trong các tỉ lệ sau, tỉ lệ nào không dùng

a)

1:3

b)

1:2

c)

1:50

d)

1:10

6.

Trong các tỉ lệ sau đây tỉ lệ nào là phóng to

a)

1:10

b)

2:1

c)

1:1

d)

1:20

7.

Trong các tỉ lệ sau đây tỉ lệ nào là thu nhỏ

a)

1:10

b)

2:1

c)

1:1

d)

50:1

8.

Trong các tỉ lệ sau đây tỉ lệ nào là giữ nguyên

a)

1:10

b)

2:1

c)

1:1

d)

50:1

9.

Khi vẽ đường bao thấy, cạnh thấy ta dùng loại nét vẽ nào

a)

liền mảnh

b)

liền đậm

c)

đứt mảnh

d)

gạch chấm mảnh

10.

Khi vẽ cạnh bị che khuất ta dùng loại nét vẽ nào

a)

liền mảnh

b)

liền đậm

c)

đứt mảnh

d)

gạch chấm mảnh

11.

Khi vẽ đường đối xứng (trục, tâm) ta dùng nét vẽ nào

a)

liền mảnh

b)

lượn sóng

c)

đứt mảnh

d)

gạch chấm mảnh

12.

Khi vẽ đường giới hạn hình cắt với hình chiếu ta dùng nét vẽ nào

a)

liền mảnh

b)

liền đậm

c)

đứt mảnh

d)

lượn sóng mảnh

13.

Khi vẽ đường kích thước, đường gióng, đường gạch mặt cắt ta dùng nét vẽ nào

a)

liền mảnh

b)

liền đậm

c)

đứt mảnh

d)

gạch chấm mảnh

14.

Theo tiêu chuẩn vẽ kĩ thuật, đơn vị đo qui định dùng trong bản vẽ là đơn vị nào

a)

cm

b)

inch

c)

m

d)

mm

15.

Chọn cách đặt các hình chiếu đúng với phương pháp chiếu góc thứ nhất mà em đã học

a)

b)

c)

d)

16.

Quan sát các hình bên dưới, những hình nào ghi kích thước không đúng qui định.

a)

b)

c)

d)

17.

Quan sát các hình bên dưới, những hình nào ghi kích thước không đúng qui định.

a)

b)

c)

d)

18.

Chọn ý đúng. Hình cắt mặt cắt dùng để thể hiện …… của vật thể

a)

Hình dạng

b)

Kích thước

c)

Cấu tạo bên trong

d)

Khối 3d

19.

Hình cắt sử dụng một mặt phẳng cắt để cắt toàn bộ vật thể được gọi là

a)

Hình cắt bán phần

b)

Hình cắt cục bộ

c)

hình cắt toàn bộ

d)

hình cắt góc

20.

Hình biểu diễn với một nửa là hình chiếu, một nửa đối xứng kia là hình cắt được gọi là

a)

Hình cắt bán phần

b)

Hình cắt cục bộ

c)

Hình cắt toàn bộ

d)

Hình cắt góc

21.

Hình biểu diễn một phần của vật thể dưới dạng hình cắt, được ghép với hình chiếu của phần còn lại bằng nét lượn sóng mảnh được gọi là

a)

Hình cắt bán phần

b)

Hình cắt góc

c)

Hình cắt toàn bộ

d)

Hình cắt cục bộ

22.

Trong 7 bước vẽ hình chiếu trục đo, ‘vẽ các tia song song với Oy’ là bước thứ mấy

a)

bước 3

b)

bước 5

c)

bước 4

d)

bước 1

23.

Trong 7 bước vẽ hình chiếu trục đo, ‘Vẽ hình chiếu đứng lên mặt xOz’ là bước thứ mấy

a)

bước 3

b)

bước 1

c)

bước 6

d)

bước 2

24.

Trong 7 bước vẽ hình chiếu trục đo, ‘Trên các tia song song xác định chiều dài’ là bước thứ mấy

a)

bước 3

b)

bước 5

c)

bước 4

d)

bước 6

25.

Đặt góc: xOy = O₁ ; yOz = O₂ ; zOx = O₃ . Các góc trục đo của hình chiếu trục đo vuông góc đều là

a)

O₁ = 90⁰

O₂ = O₃ = 135⁰

b)

O₁ = O₂ = O₃ = 120⁰

c)

O₁ = O₂ = 135⁰

O₃ = 90⁰

d)

O₁ = O₃ = 135⁰

O₂ = 90⁰

26.

Đặt góc: xOy = O₁ ; yOz = O₂ ; zOx = O₃ . Các góc trục đo của hình chiếu trục đo xiên góc cân là

a)

O₁ = 90⁰

O₂ = O₃ = 135⁰

b)

O₁ = O₂ = O₃ = 120⁰

c)

O₁= O₂ = 135⁰

O₃ = 90⁰

d)

O₁ = O₃ = 135⁰

O₂ = 90⁰

27.

Hệ số biến dạng p, q, r theo các trục Ox, Oy, Oz của hình chiếu trục đo vuông góc đều là

A. p = q = r = 1 B. p = r = 1; q = 0,5 C. p = 0,5; q = r = 1 D. p = q = 1; r = 0,5

a)

A

b)

B

c)

C

d)

D

28.

Hệ số biến dạng p, q, r theo các trục Ox, Oy, Oz của hình chiếu trục đo xiên góc cân là

A. p = q = r = 1 B. p = r = 1; q = 0,5 C. p = 0,5; q = r = 1 D. p = q = 1; r = 0,5

a)

A

b)

B

c)

C

d)

D

29.

Chọn những kết nối đúng

a)

A - 3

b)

B - 2

c)

C - 3

d)

B - 1

30.

Chọn những kết nối đúng

a)

A - 1

b)

B - 3

c)

C - 1

d)

B - 2

31.

Chọn những kết nối đúng

a)

1 - hình chiếu đứng

b)

2 - hình chiếu bằng

c)

3 - hình chiếu đứng

d)

1 - hình chiếu cạnh

32.

Chọn đúng hình chiếu bằng

a)

b)

c)

33.

Chọn đúng hình chiếu đứng

a)

b)

c)

34.

Chọn đúng hình chiếu cạnh

a)

b)

c)

35.

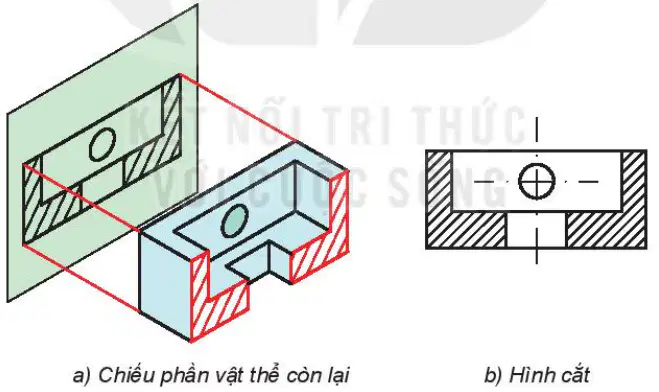

Đây là loại hình cắt nào?

a)

hình cắt toàn bộ

b)

hinh cắt bán phần

c)

hình cắt góc

d)

hình cắt cục bộ

36.

Đây là loại hình cắt nào?

a)

hình cắt toàn bộ

b)

hinh cắt bán phần

c)

hình cắt góc

d)

hình cắt cục bộ

37.

Chọn những kết nối đúng

a)

hướng A - tạo ra hình chiếu đứng

b)

hướng B - tạo ra hình chiếu đứng

c)

hướng C - tạo ra hình chiếu bằng

d)

Hướng A - Tạo ra hình chiếu cạnh

38.

Chọn những kết nối đúng

a)

A - 1

b)

A - 2

c)

A - 3

d)

C - 1

39.

Chọn kết nối đúng

a)

B - 1

b)

B - 2

c)

B - 3

d)

C - 2

40.

Tờ giấy vẽ có kích thước 297 x 210 là khổ giấy nào?

a)

A2

b)

A3

c)

A4

d)

A1

41.

nối các hình bên trái với tên hình chiếu cho đúng

42.

Nối các hình vào đúng vị trí các ô trên giấy vẽ

43.

mặt nào là mp hình chiếu đứng

a)

P1

b)

P2

c)

P3

44.

mặt nào là mp hình chiếu bằng

a)

P1

b)

P2

c)

P3

45.

mặt nào là mp hình chiếu cạnh

a)

P1

b)

P2

c)

P3

46.

Hình nào không bị xoay

a)

hình A

b)

hình B

c)

hình C

d)

cả ba hình đều bị xoay

47.

Hình nào bị xoay 90 độ về phía dưới

a)

hình A

b)

hình B

c)

hình C

d)

không hình nào bị

48.

Hình nào bị xoay 90 độ về phía bên phải

a)

hình A

b)

hình B

c)

hình C

d)

không hình nào bị

49.

nối lại cho đúng

50.

Nối lại tạo liên kết đúng

51.

p, q, r là kí hiệu của hệ số biến dạng theo từng trục đo hãy nối lại tạo liên kết đúng

52.

Đọc bản vẽ hình bên gồm có hình chiếu đứng và hình chiếu cạnh.

Hãy nhập vào con số đúng : chiều cao của đế hình chữ nhật là bao nhiêu

(a)

53.

Đọc bản vẽ hình bên gồm có hình chiếu đứng và hình chiếu cạnh.

Hãy nhập vào con số đúng : chiều cao của khối trụ trên đế

(a)

54.

Đọc bản vẽ hình bên gồm có hình chiếu đứng và hình chiếu cạnh.

Hãy nhập vào con số đúng : có một lỗ bị khoan thủng đường kính 15, hỏi chiều cao của lỗ khoan này là bao nhiêu

(a)

55.

nhập con số, cho biết chữ V bị khoét xuống bao nhiêu

(a)

CN10-OnTapCK1-24.25

Total questions: 55

Worksheet time: 38mins
