Worksheetspk scania
Total questions: 40
Worksheet time: 20mins
Cabin yang terpasang pada scania P 360 CB6x6EHZ adalah type :
CP 16
CP 14
CR 14
CR 16
Arti huruf P pada Kode P360CB6x6EHZ adalah :
Tipe cabin menggunakan tipe Roof top liner
Tipe cabin menggunakan tipe Torpedo.
Tipe cabin menggunakan tipe Pretty
Tipe cabin menggunakan tipe Royal
Pada engine scania DC 13 108 W01, arti DC adalah ?
Diesel Engine , turbocharged.
Diesel Engine, turbocharged and liquid cooled charge cooler.
Diesel engine, turbocharged with air-cooled charge air cooler and turbocompounding
Diesel Engine, turbocharged and air cooled charge cooler.
Angka “360” pada P360CB6x6EHZ menunjukkan :
Engine Displacement
Diameter Cylinder Liner
Power Code
Torque Index
Pada PDE fuel system, terdapat komponen yang berfungsi membatasi tekanan fuel yaitu :
Pilihan jawaban
Regulator Valve
Main Relief Valve
Safety Valve
Overflow Valve
Kompenen pada cooling system yang melepas tekanan ketika terjadi over pressure sebesar 1,2 Bar adalah :
Pressure Limiting Valve
Safety Valve
Delivery Valve
Vacum Valve
PDE injector terbagi menjadi 3 bagian kecuali :
Pilihan jawaban
Valve Section
Injector Section
Pump Section
Feed Element

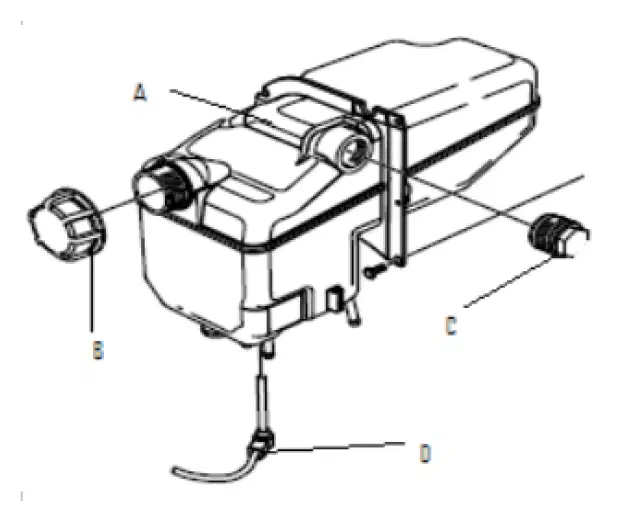

Dari gambar diatas bagian C adalah component :
Safety valve
Vacum valve
Delivery valve
Level sensor
Firing Order dari engine DC12 / DC13 adalah :
1-6-2-5-3-4
1-5-3-6-4-2
1-5-3-6-2-4
1-5-2-6-4-3
Electronic Control Unit yang bekerja mengatur kerja engine adalah :
GMS
COO
APS
EMS
Electronic Control Unit yang bekerja mengatur sistem Air pressure adalah :
GMS
COO
APS
EMS
Unit Scania menggunkan Clutch K432 20, Arti angka “43” adalah :
Development Variant
Torque Transmiting Capacity
Number of Friction Surface
Diameter Disc
Power path urutan tenaga yang diteruskan dari Engine ke Gearbox adalah :
Flywheel - Clutch Cover - Disc Clutch - Input Shaft
Flywheel - Clutch Cover - Input Shaft - Disc Clutch
Flywheel - Disc Clutch - Input Shaft - Clutch Cover
Flywheel - Disc Clutch - Clutch Cover - Input Shaft
Pada unit Scania yang menggunakan Manual Clutch Control untuk membantu kerja operator meringankan injakan pedal clutch mengunakan :
ECA
Opticruise
Master Cylinder
Servo Clutch
Alat yang digunakan untuk mengukur tingkat keausan dari Disc Clutch adalah :
Filler Gauge
Jangka Sorong
Wear Gauge
Dial Gauge
Apa fungsi A lebih besar dari B pada cross sectional area gambar di atas :
Tidak berfungsi apa apa
Mencegah Hydraulic Lock
Start Tilting
Tampungan Oli
Terdapat satu Electronic Control Unit yang berfungsi menerima informasi dari Electronic Control Unit lain dan mengirimkan informasi ke Electronic Control Unit lainya lagi yaitu :
Coordinator
Climate Control
Control Unit Visibility
Body Work System
Pada automatic slack adjuster brake ada wear indicator, bagaimana cara membacanya :
Jika indicator point sudah berputar sejauh 180 derajat dari tanda, maka saatnya penggantian lining brake
Jika indicator point sudah berputar sejauh 360 derajat dari tanda, maka saatnya penggantian lining brake
Jika indicator sudah berputar jauh 90 derajat dari point mark slack adjuster, hal itu menunjukkan bahwa lining brake sudah mengalami limit worn
Bila pointer indicator sudah berputar sejauh 45 derajat dari tanda slack adjuster, itu menunjukkan lining brake sudah limit worn
Gambar di atas adalah symbol dari komponen :
Air Dryer
Quick Release valve
Compressor
Relay Valve
Move upwards phase
Work phase
Relief phase
Move downward phase
Component ini berfungsi membuka aliran udara secara cepat sehingga memungkinkan udara didalam chamber brake cepat terbuang pada saat parking brake difungsikan adalah:
Quick release valve
Relay valve
Quick drop valve
Double check valve
Pada gambar multi-leaf spring construction di atas, komponen nomor 4 adalah
Spring leaf
First leaf eye
Spring bushing
Safety eye
Terjadi bogie worn out, jika kondisi normal yang harus di lakukan penggantian adalah :
Slide bearing
Support shaft
Torque Rod
Spring bearing
Pada saat melakukan repair upper torque rod, pemasangan rubber bushing seperti pada gambar di atas berapa derajat kemiringan “X“
X = 1 derajat
X = 15 derajat
X = 10 derajat
X = 5 derajat
Berfungsi sebagai tempat kedudukan Rear spring pada bogie adalah
Spring bearing
Bogie bracket shaft
Spring perch
Spring seat
Yang dimaksud dengan parabolic spring suspension adalah :
Gabungan dua hingga empat spring leaf yang mempunyai panjang dan lebar yang sama
Susunan beberapa lembar daun spring yang mempunyai panjang berbeda
Susunan beberapa lembar spring yang mempunyai lebar berbeda
Gabungan beberapa spring yang mempunyai perbedaan lebar dan panjangnya
Mekanisme valve pada engine DC12 adalah?
OHV
Wet type
Dry type
OHC
Posisi dari fuel pump pada DC12 adalah?
Belakang kiri EG
Belakang kanan EG
Depan kanan EG
Depan kiri EG
Berikut ini merupakan sensor pada engine, kecuali…?
Charge air pressure sensor.
Engine coolant temperature sensor.
Fuel pressure sensor
Cooling fan rotation sensor.
Mekanisme perpindahan gigi pada transmisi GR905 adalah?
Sliding mesh
Constant mesh
Synchromesh
Disk and clutch
Untuk memposisi transmisi ke low range pada GRSO905 adalah?
Ring gear ditahan terhadap housing.
Ring gear ditahan terhadap ring gear.
Sun gear ditahan terhadap housing
Sun gear ditahan terhadap housing
Tipe steering pump TAS 85 adalah?
Internal gear pump
Vane pump
Piston pump
Variable displacement pump.
Tekanan pengereman saat kondisi normal adalah?
6 Bar-13 bar
10.0-11.0 Bar
13-14 Bar.
8.5-10 Bar

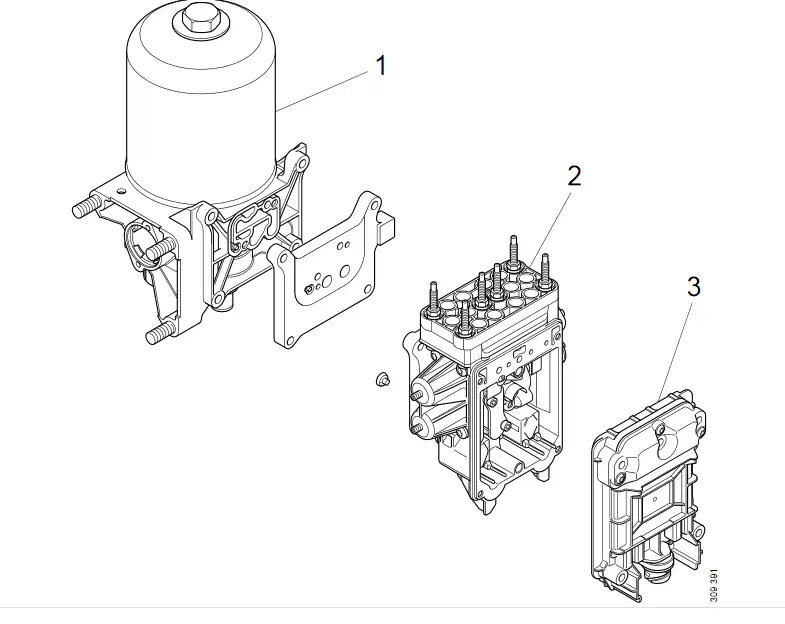

Apakah nama komponen 2 di bawan ini?
Air dryer housing
Circuit protection valve
Control unit
Axle modulator
Kemiringan garis tengah king pin terhadap garis tegak lurus ground dilihat dari samping unit adalah?
Toe-in
King Pin Inclination
Caster
Camber
Kemiringan garis tengah king pin terhadap garis tegak lurus ground dilihat dari sisi depan unit adalah?
Camber
Toe-in
King Pin Inclination
Caster
Untuk menghindari force yang berlebihan pada chamber brake ketika spring brake dan service
brake aktif bersamaan adalah
Relay valve
Foot brake valve
Four way protecting valve
Two way valve
Untuk menjaga axle angle (sudut kemiringan axle terhadap garis vertical) pada rear axle
terpasang komponen?
Seat spring
Buffer
support shaft
Torque rod
Type front axle pada unit P360CB6x6EHZ adalah
AMD 835
RB901
AMD901
RBP835
pada unit P360 ukuran brake shoe front axle adalah
10"
9"
8"
7"
