WorksheetsSISTEM AC
Total questions: 30
Worksheet time: 23mins
Saat mengalir dari kompresor menuju kondensor, zat pendingin AC dalam kondisi…..
dingin dan berbentuk cair
bertekanan tinggi dan berbentuk gas
dingin dan berbentuk gas
bertekanan tinggi dan bebentuk cair
Panas dan berbentuk cair
Pernyataan yang tidak tepat tentang fungsi sistem AC (air conditioner) mobil adalah...
Mengotrol temperatur
Mengontrol kelembaban
Memurnikan temperatur
Mengontrol sirkulasi udara
Memurnikan udara (Purification)
Komponen ini berfungsi untuk menampung sementara freon yang mengalir dan memisahkan kandungan air dalam sistem. Ini dinamakan….
Kompresor
Evaporator
Kondensor
Receiver Dryer
Katup ekspansi
Pada sistem AC Kondisi Refrigrant yang terjadi antara kondensor dan Receiver Dryer adalah...
Bertekanan rendah, temperatur rendah, berbentuk gas
Bertekanan tinggi, temperatur tinggi, berbentuk cair
Bertekanan tinggi, bertemperatur tinggi, berbentuk gas
Bertekanan rendah, temperatur rendah , berbentuk cair
Bertekanan tinggi, temperatur rendah, berbentuk gas
Panas udara yang ada di sekeliling diserap sehingga udara menjadi dingin merupakan fungsi dari….
Kondensor
Expansion valve
Evaporator
Kompresor
Kipas Blower
Ketika pengendara menghidupkan sistem AC, maka akan keluar hembusan udara dingin dari kisi-kisi pada kabin kendaraan, hembusan yang keluar dari kisi-kisi tersebut dihembuskan oleh .....
Kipas Pendingin
Kipas Blower
Udara Luar
Ventilator
Kompresor
Perhatikan gambar berikut ini :
Fungsi komponen yang ditunjukkan pada gambar disamping adalah ....
Menghubung dan melepas putaran mesin
Menyaring uap air
Mengkabutkan refrigeran
Menghambuskan hawa dingin
Menyerap panas refreigeran
Perhatikan gambar berikut ini :
Fungsi komponen yang ditunjukkan pada gambar disamping adalah ....
Menghubungkan dan melepas putaran mesin
Menyaring uap air
Mengkabutkan refrigeran
Menghembuskan hawa dingin
Menyerap panas refrigeran
Perhatikan gambar berikut ini :
Fungsi komponen yang ditunjukkan pada gambar disamping adalah ....
Menghubung dan melepas puteran mesin
Menyaring uap air
Mengkabutkan refrigeran
Menghambuskan hawa dingin
Menyerap panas refreigeran
Perhatikan gambar berikut ini :
Fungsi komponen yang ditunjukkan pada gambar disamping adalah ....
Menghubung dan melepas puteran mesin
Menyaring uap air
Mengkabutkan refrigeran
Menghembuskan hawa dingin
Menyerap panas refrigeran
Refrigerant setelah dikompresikan tekanan dan suhunya menjadi naik. Setelah suhu naik kemudian diteruskan untuk dirubah bentuk, yang semula bentuk gas menjadi cair. Pada komponen apa perubahan bentuk dari gas menjadi cair tersebut ....
Kompresor
Receiver dryer
Evaporator
Kondensor
Ekspansion valve
Kompresor AC yang menggunakan piston yang bekerja pada kedua sisinya adalah model ...
Double piston
Woble plate
Variable Stroke
Swash Plate
Scroll
Komponen berikut ini yang dialiri refrigeran dengan tekanan tinggi pada sistem AC, Kecuali :
Kompresor
Kondensor
Receiver dryer
Ekspansion valve
Evaporator

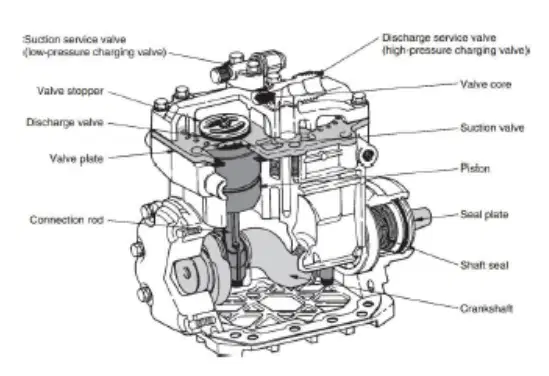

Kompresor AC pada gambar dibawah ini merupakan jenis kompresor ....
Double piston
Woble plate
Variable Stroke
Swash Plate
Scroll
Kompresor AC pada gambar dibawah ini merupakan jenis kompresor ....
Double piston
Woble plate
Variable Stroke
Swash Plate
Scroll
Untuk mengakomodasi kompresor tidak selamanya ikut berputar terus menerus selama mesin hidup maka diperlukan komponen untuk memutuskan dan menghubungkan putaran yaitu ….
Puli Kompresor
Poros
Kopling Magnet
Termostat
Relay Kompresor
Kompresor model scroll memiliki komponen utama scrol yang diletakkan pada silinder.. apakah yang dimaksud dengan scroll?
Menggunakan piston yang bekerja pada kedua sisinya
Pengontrolan langkah dilakukan oleh kontrol valve
Konstruksi berbentuk spiral seperti obat nyamuk bakar
Memiliki 5 piston, yang dihubungkan dengan cam rotor melalui connecting rod
Kompresor dengan sebuah rotor yang dipasang 3 vane
Pada pekerjaan sistem AC setelah kevakuman tercapai Kedua keran Manifold Gauge Ditutup ternyata tekanan pada jarum turun. Hal ini disebabkan ….
Ada selang yang bocor
Freon kurang
Kompresor rusak
itu kondisi normal
tekanan pompa vakum kurang
Seorang mekanik melakukan pemeriksaan sistem AC mobil dengan cara mengamati sight glass atau kaca pengintai saat AC beroperasi. Hasil pengamatan terlihat (terdapat banyak gelembung gelembung). Apa yang terjadi?
Jumlah refrigerant kurang
Jumlah refrigeran berlebih
Receiver dryer tersumbat
Jumlah refrigeran cukup
Tekanan kompresor lemah
Seorang pengendara meminta ke mekanik bengkel untuk melakukan penambahan refrigerant. Tetapi saat dilakukan pengecekan oleh mekanik tersebut kondisi masih normal, tetapi pengendara masih saja ingin menambah refrigerannya, apa yang akan terjadi ...
AC menjadi tidak dingin
Kompresor cepat rusak
AC menjadi sangat dingin
Kopling magnet cepat rusak
akan terjadi kebocoran sistem AC
Pada sebuah kendaraan dilakukan pengukuran tekanan refrigerant seperti pada gambar disamping. Hasil dari pengukuran tersebut menunjukkan tekanan rendah sebesar 35 Psi dan tekanan tinggi 230 Psi. Hal ini menunjukan bahwa ...
Tekanan refrigerant sesuai dengan spesifikasi
Jumlah pengisian refrigeran terlalu banyak
Jumlah pengisian refrigeran terlalu sedikit
Tekanan kompresor melebihi dari spesifikasi
Kompresor mengalami kerusakan
Pada saat system AC diisi dengan freon secara penuh, kemudian setelah dilakukan pengecekan tekanan hasilnya mengalami penurunan. Kemungkinan yang terjadi adalah ...
Ada kerusakan pada magnetic cluth
Ada kerusakan pada kompresor
Kerusakan pada kipas pendingin
Terjadi kesalahan pengisian
Ada kerukan pada Ekspansion valve
Persyaratan keselamatan kerja pada saat penggantian komponen sistem AC mobil, persyaratan keselamatan kerja diantaranya adalah memakai...
Kaca mata dan sarung tangan
Rainwear
Safety shoes
Helm
Pelindung telinga
Perhatikan gambar berikut ini :
Gambar disamping merupakan penampilan pada kaca pengintai/ sight glass. Gambar C menunjukkan bahwa carian freon didalam sistem AC adalah ...
Kurang
Tidak memadai
Tepat
Kosong
Berlebih
Apa kira-kira penyebab apabila dalam melakukan pengisian refrigerant hasil menunjukkan kedua tekanan tekanan rendah dan tekanan tinggi terlalu tinggi ....
Jumlah refrigerant tidak mencukupi
Refrigeran bocor
Refrigeran terlalu banyak
Kompresor AC cacat
Terdapat uap air dalam sistem AC
Komponen pengaman yang berperan untuk memutuskan arus listrik yang menuju kopling magnet apabila terjadi kondisi dimana tekanan refrigeran terlalu rendah dan terlalu tinggi adalah ....
Refrigeran pressure switch
Thermal protection switch
Aktuator mode
Heater control
Air mix door
Apa kira-kira penyebab apabila dalam melakukan pengisian refrigerant hasil menunjukkan kedua tekanan (tekanan rendah dan tekanan tinggi) terlalu rendah ....
Jumlah refrigeran tidak mencukupi
Kipas kondensor mati
Refrigeran terlalu banyak
Kompresor AC cacat
Terdapat uap air di dalam sistem AC
Apakah kemungkinan penyebab apabila pengukuran tekanan refrigerant menunjukkan tekanan rendah terlalu rendah dan tekanan tinggi terlalu tinggi ....
Jumlah refrigerant tidak mencukupi
Kipas kondensor mati
Refrigerant terlalu banyak
Kompresor rusak
Katup Ekspansi tersumbat

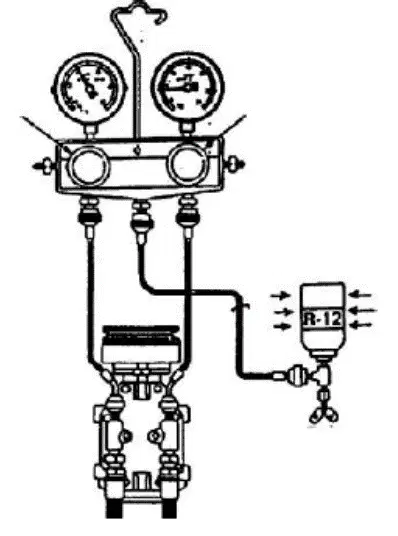

Seorang mekanik melakukan pengisian refrigeran seperti pada gambar, hal ini dilakukan pada :
Pengisian refrigeran lewat saluran tekanan tinggi, agar refrigran yang masuk berbentuk cair untuk menjaga agar kompresor tidak rusak
Pengisian refrigeran lewat saluran tekanan rendah, agar refrigran yang masuk berbentuk cair untuk menjaga agar kompresor tidak rusak
Pengisian refrigeran lewat saluran tekanan tinggi, agar refrigran yang masuk berbentuk gas untuk mendapatkan tekanan kerja yang diinginkan
Pengisian refrigeran lewat saluran tekanan rendah, agar refrigran yang masuk berbentuk gas untuk menjaga agar kompresor tidak rusak
Pengisian refrigeran lewat saluran tekanan rendah, agar refrigran yang masuk berbentuk gas untuk mendapatkan tekanan kerja yang diinginkan

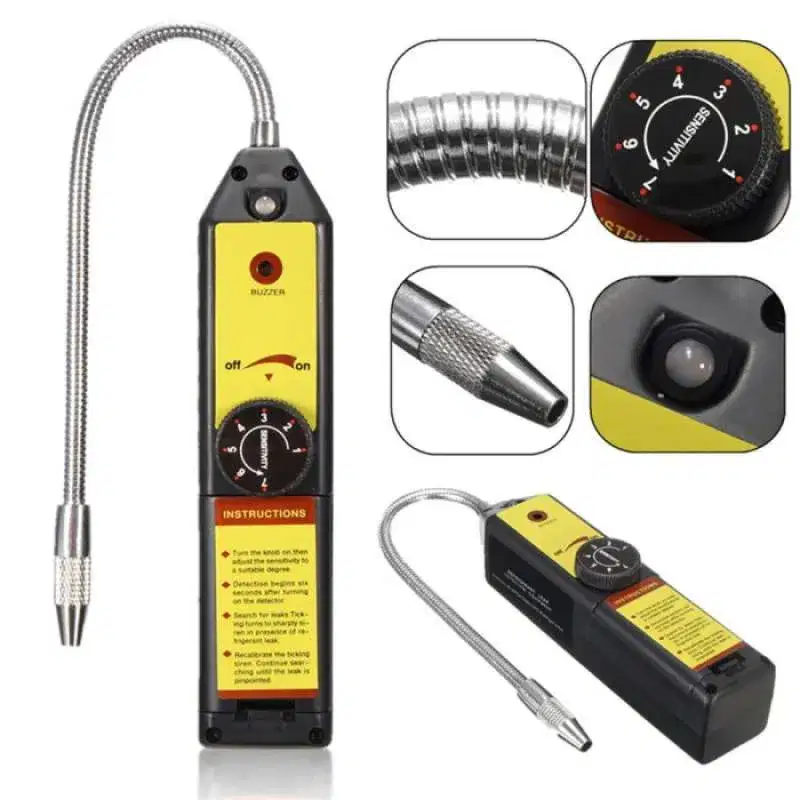

Alat diatas merupakan Leak Detector yang digunakan untuk .......
Mendeteksi kebocoran refrigeran
Mendeteksi tekanan refrigeran
Mendeteksi suhu kerja
Mendeteksi kerusakan sistem AC
Mendeteksi uap air dalam sistem AC
